উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Suntech |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | ল্যাটিস টাওয়ার |
ন্যূনতম চাহিদার পরিমাণ: | 1 টাওয়ার |
---|---|
মূল্য: | Negotiation |
প্যাকেজিং বিবরণ: | রপ্তানিকৃত পাত্রে |
ডেলিভারি সময়: | আমানতের 25-30 দিন পরে |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি বছর 100000 মেট্রিক টন/মেট্রিক টন |
পণ্যের নাম: | পাওয়ার ট্রান্সমিশন টাওয়ার | উপাদানের ধরন: | ইস্পাত Q355/Q255 |
---|---|---|---|
ভোল্টেজ গ্রেড: | 33KV-330KV | পৃষ্ঠতল: | গ্যালভানাইজড |
বাতাসের গতি: | 120KM/H | ব্যবহার: | বৈদ্যুতিক পাওয়ার ট্রান্সমিশন |
লক্ষণীয় করা: | 33KV ট্রান্সমিশন লাইন স্টিল ল্যাটিস টাওয়ার,গ্যালভানাইজড স্টিল ল্যাটিস টাওয়ার,গ্যালভানাইজড 33KV ট্রান্সমিশন লাইন স্টিল ল্যাটিস টাওয়ার |

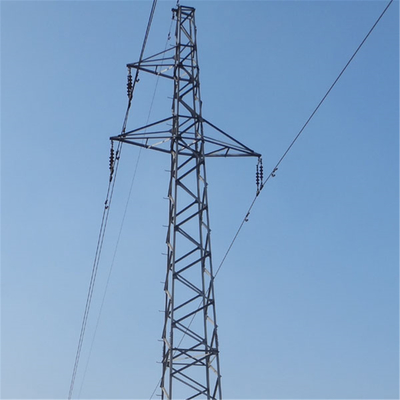

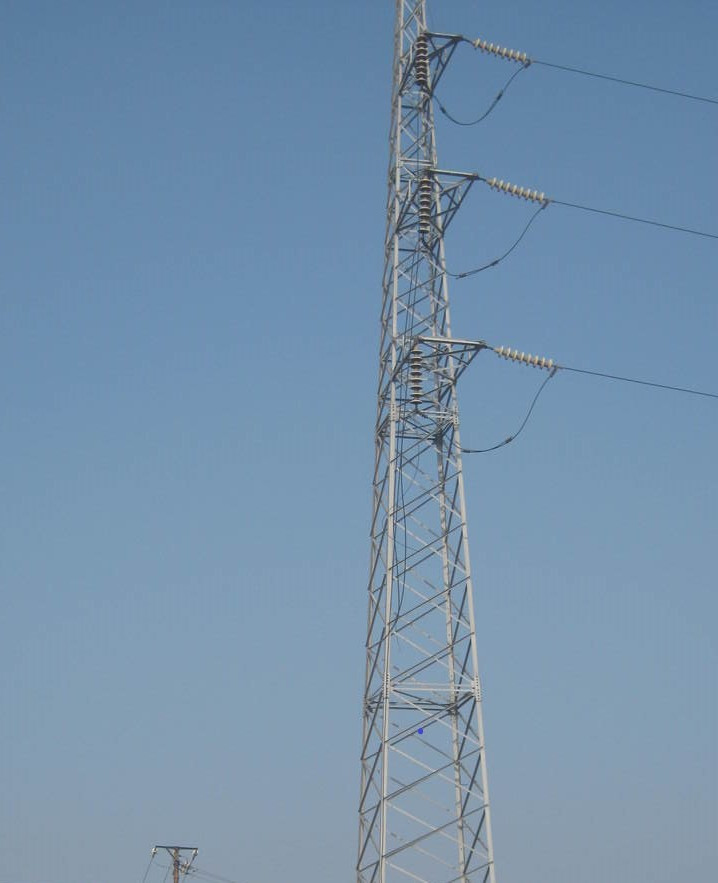

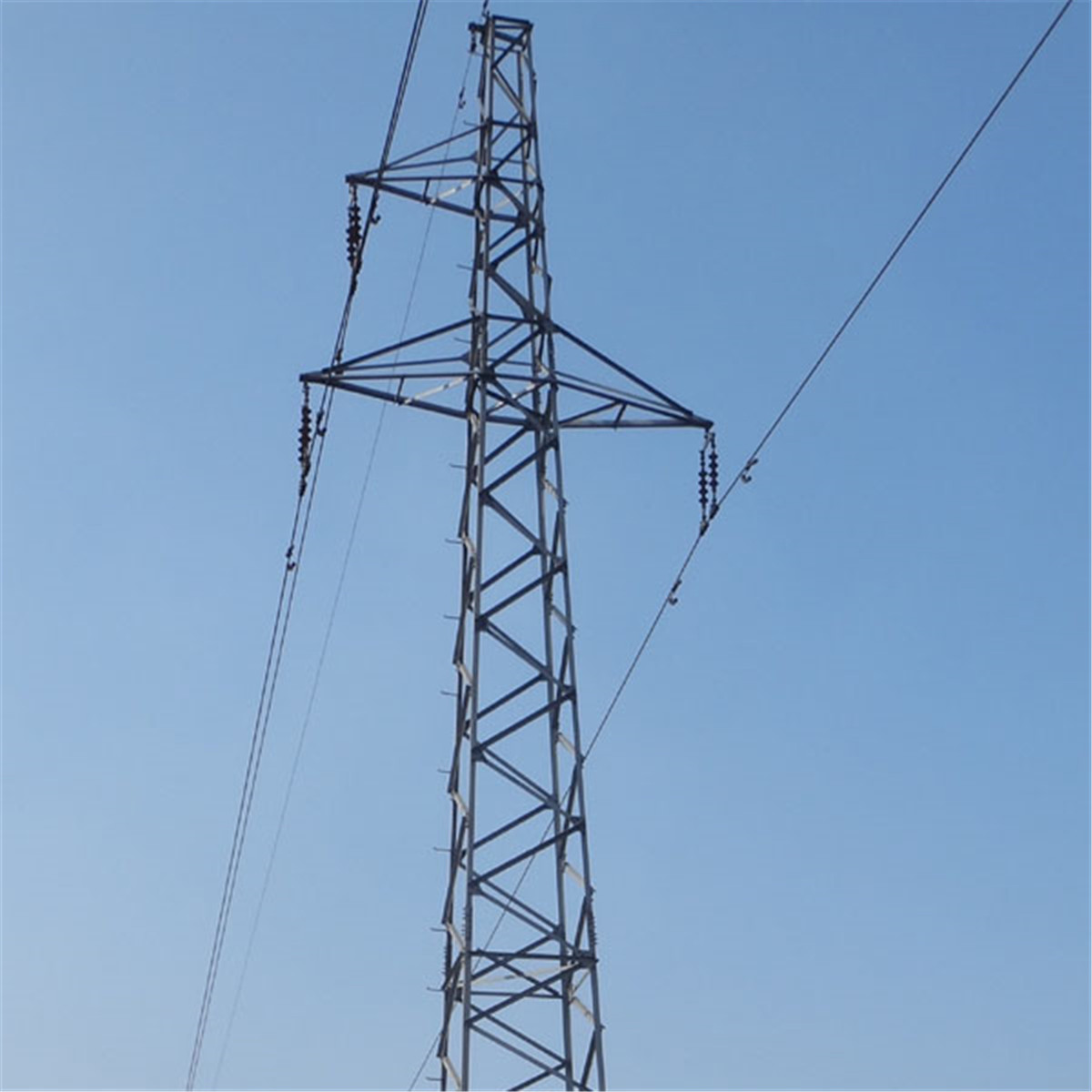

33KV গ্যালভানাইজড ইলেকট্রিক পাওয়ার ট্রান্সমিশন লাইন স্টিল ল্যাটিস টাওয়ার
ট্রান্সমিশন লাইন টাওয়ার হয় মনোপোলার বা বাইপোলার সিস্টেম।বাইপোলার সিস্টেমের সাথে, টাওয়ারের প্রতিটি পাশে একটি কন্ডাক্টর সহ একটি কন্ডাক্টর ব্যবস্থা ব্যবহার করা হয়।কিছু স্কিমে, গ্রাউন্ড কন্ডাক্টর ইলেক্ট্রোড লাইন বা গ্রাউন্ড রিটার্ন হিসাবে ব্যবহৃত হয়।এই ক্ষেত্রে, পাইলনের বৈদ্যুতিক রাসায়নিক ক্ষয় রোধ করার জন্য পাইলনগুলিতে সার্জ অ্যারেস্টর দিয়ে সজ্জিত ইনসুলেটরগুলির সাথে এটি ইনস্টল করতে হয়েছিল।গ্রাউন্ড রিটার্ন সহ একক-পোল সানটেক ট্রান্সমিশনের জন্য, শুধুমাত্র একটি কন্ডাক্টর সহ টাওয়ার ব্যবহার করা যেতে পারে।অনেক ক্ষেত্রে, তবে, টাওয়ারগুলি পরবর্তীতে দ্বি-মেরু ব্যবস্থায় রূপান্তরের জন্য ডিজাইন করা হয়েছে।এই ক্ষেত্রে, প্রায়শই টাওয়ারের উভয় পাশে কন্ডাক্টরগুলি যান্ত্রিক কারণে ইনস্টল করা হয়।দ্বিতীয় মেরুটির প্রয়োজন না হওয়া পর্যন্ত, এটি হয় ইলেক্ট্রোড লাইন হিসাবে ব্যবহৃত হয় বা ব্যবহৃত মেরুটির সাথে সমান্তরালভাবে যুক্ত হয়।পরবর্তী ক্ষেত্রে, কনভার্টার স্টেশন থেকে আর্থিং (গ্রাউন্ডিং) ইলেক্ট্রোড পর্যন্ত লাইনটি ভূগর্ভস্থ তারের মতো, পথের আলাদা ডানদিকে ওভারহেড লাইন হিসাবে বা গ্রাউন্ড কন্ডাক্টর ব্যবহার করে নির্মিত হয়।
কনভার্টার স্টেশন থেকে গ্রাউন্ডিং ইলেক্ট্রোডে পাওয়ার লাইন বহন করার জন্য কিছু সানটেক স্কিমে ইলেক্ট্রোড লাইন টাওয়ার ব্যবহার করা হয়।এগুলি 10-700 kV ভোল্টেজের লাইনের জন্য ব্যবহৃত কাঠামোর মতো, তবে সাধারণত শুধুমাত্র এক বা দুটি কন্ডাক্টর বহন করে।
প্রতিটি পাওয়ার ট্রান্সমিশন টাওয়ার, তার ধরন, আকার এবং আকৃতির উপর নির্ভর করে, বিভিন্ন অংশ, উপাদান এবং আনুষাঙ্গিকগুলির একটি সিরিজ অন্তর্ভুক্ত করে;প্রযুক্তি এবং উন্নত সফ্টওয়্যার ব্যবহার করে বিশদ ইঞ্জিনিয়ারিং গণনা সহ এবং গ্রাহকের আদেশ এবং চাহিদা অনুসারে।
সুনির্দিষ্ট তদন্ত, নিয়ন্ত্রণ এবং চূড়ান্ত অনুমোদনের পরে, পরিকল্পনাগুলি উত্পাদন ইউনিটে পাঠানো হয়;যেখানে প্রতিটি টুকরো খুব উন্নত CNC মেশিন দ্বারা কাটা, বাঁকানো বা/এবং পাঞ্চ করা হয়, এবং তারপর প্যাকেজিং, স্টোরেজ, ইনস্টলেশন সাইটে স্থানান্তর করার পর ক্ষয় থেকে স্টিলকে রক্ষা করার জন্য গ্যালভানাইজ করা হয়।
পণ্য | স্টিল স্ট্রাকচার টাওয়ার |
উচ্চতা | 5 মি থেকে 30 মি বা অন্যান্য উচ্চতা গ্রাহকের প্রয়োজন |
উপযুক্ত | ইলেকট্রিক পাওয়ার ডিস্ট্রিবিউশন ট্রান্সমিশন স্টিল টাওয়ার |
আকৃতি | কনয়েড, মাল্টি-পিরামিডাল, কলামনিফর্ম, বহুভুজ বা শঙ্কুযুক্ত |
উপাদান | সাধারণত Q345B/A572, সর্বনিম্ন ফলন শক্তি>=345n/mm2 Q235B/A36, সর্বনিম্ন ফলন শক্তি>=235n/mm2 পাশাপাশি Q460, ASTM573 GR65, GR50, SS400, SS490 থেকে ST52 পর্যন্ত হট রোল্ড কয়েল |
শক্তি | 2.5KN,5KN,8KN,10KN,12KN |
মাত্রার টরল্যান্স | +- 2% |
আলো ফিক্সচার অপটিক্যাল সমাবেশ | আইপি 65 |
ইলেক্ট্রোশক প্রতিরোধী প্রতিরক্ষামূলক গ্রেড | গ্রেড I |
আবরণ বিরোধী জারা কর্মক্ষমতা | ক্লাস II |
আলোর ফিক্সচারের কাজের পরিবেশ | -40 ºC~+45 ºC |
পৃষ্ঠ চিকিত্সা | ASTM A 123 অনুসরণ করে হট ডিপ গ্যালভানাইজড, কালার পলিয়েস্টার পাওয়ার বা ক্লায়েন্টের প্রয়োজনীয় অন্য কোনো স্ট্যান্ডার্ড |
খুঁটির জয়েন্ট | সন্নিবেশ মোড, অভ্যন্তরীণ ফ্ল্যাঞ্জ মোড, মুখোমুখি জয়েন্ট মোড |
খুঁটির নকশা | ৮ গ্রেডের ভূমিকম্পের বিপরীতে |
বাতাসের গতি | 160 কিমি/ঘন্টা |
ন্যূনতম ফলন শক্তি | 335mpa |
ন্যূনতম চূড়ান্ত প্রসার্য শক্তি | 400mpa |
সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি | 620mpa |
স্ট্যান্ডার্ড | ISO-9001 |
প্রতি বিভাগের দৈর্ঘ্য | 14 মিটারের মধ্যে একবার স্লিপ জয়েন্ট ছাড়া গঠন |
ঢালাই | আমরা ত্রুটি পরীক্ষা পাস করেছি। অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই ঢালাইকে আকৃতিতে সুন্দর করে তোলে ওয়েল্ডিং স্ট্যান্ডার্ড: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) D 1.1 |
পুরুত্ব | 1 মিমি থেকে 30 মিমি |
উৎপাদন প্রক্রিয়া | কাঁচামাল পরীক্ষা → কাটিংজ → ছাঁচনির্মাণ বা বাঁক → ওয়েলিডং (অনুদৈর্ঘ্য) → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডেবার → গ্যালভানাইজেশন বা পাউডার আবরণ , পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেড → প্যাকেজ |
প্যাকেজ | আমাদের খুঁটি উপরে এবং নীচে ম্যাট বা খড়ের বেল দ্বারা স্বাভাবিক কভার হিসাবে, যাইহোক এছাড়াও ক্লায়েন্ট দ্বারা অনুসরণ করতে পারেন প্রয়োজনীয়, প্রতিটি 40HC বা OT লোড করতে পারে কতগুলি ছবি ক্লায়েন্টের উপর ভিত্তি করে গণনা করবে প্রকৃতপক্ষে স্পেসিফিকেশন এবং ডেটা। |
শৈলী | গ্রাহকের অনুরোধ অনুযায়ী আকার এবং শৈলী পরিবর্তনশীল |
