উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Suntech |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | স্টিল ল্যাটিস টাওয়ার |
ন্যূনতম চাহিদার পরিমাণ: | 1 টাওয়ার |
---|---|
মূল্য: | Negotiation |
প্যাকেজিং বিবরণ: | রপ্তানিকৃত পাত্রে |
ডেলিভারি সময়: | পেমেন্টের 35 দিন পরে |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 3000টন |
উপাদান: | সাধারণত Q345B/A572 | রঙ: | গ্রাহকের অনুরোধ |
---|---|---|---|
উচ্চতা: | 20---100মি | আবেদন: | বৈদ্যুতিক পাওয়ার ট্রান্সমিশন |
সারফেস ট্রিটমেন্ট: | গরম ডিআইপি গ্যালভানাইজেশন | শক্তি: | 2.5KN,5KN,8KN,10KN,12KN |
লক্ষণীয় করা: | 500KV পাওয়ার ট্রান্সমিশন লাইন টাওয়ার,130KV পাওয়ার ট্রান্সমিশন লাইন টাওয়ার,33KV ল্যাটিস স্টিল টাওয়ার |

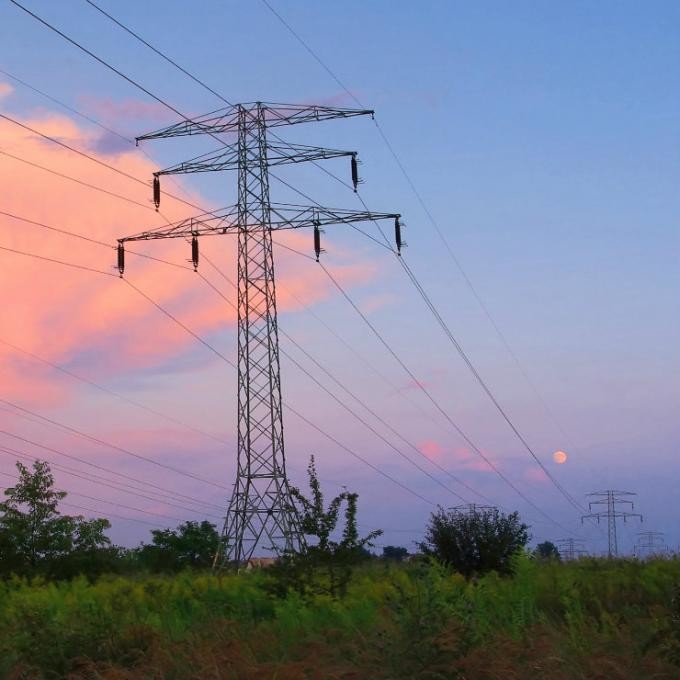

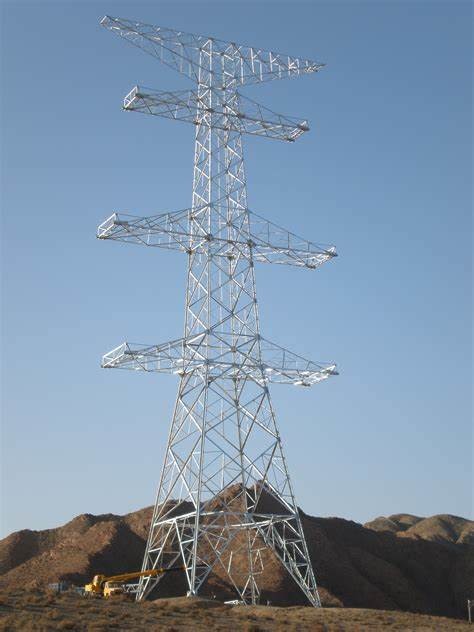

33kv 130kv 500kv ল্যাটিস স্টিল টাওয়ার পাওয়ার ট্রান্সমিশন লাইন
ট্রান্সমিশন লাইন টাওয়ার হয় মনোপোলার বা বাইপোলার সিস্টেম।বাইপোলার সিস্টেমের সাথে, টাওয়ারের প্রতিটি পাশে একটি কন্ডাক্টর সহ একটি কন্ডাক্টর ব্যবস্থা ব্যবহার করা হয়।কিছু স্কিমে, গ্রাউন্ড কন্ডাক্টর ইলেক্ট্রোড লাইন বা গ্রাউন্ড রিটার্ন হিসাবে ব্যবহৃত হয়।এই ক্ষেত্রে, পাইলনের বৈদ্যুতিক রাসায়নিক ক্ষয় রোধ করার জন্য পাইলনগুলিতে সার্জ অ্যারেস্টর দিয়ে সজ্জিত ইনসুলেটরগুলির সাথে এটি ইনস্টল করতে হয়েছিল।গ্রাউন্ড রিটার্ন সহ একক-পোল সানটেক ট্রান্সমিশনের জন্য, শুধুমাত্র একটি কন্ডাক্টর সহ টাওয়ার ব্যবহার করা যেতে পারে।অনেক ক্ষেত্রে, তবে, টাওয়ারগুলি পরবর্তীতে দ্বি-মেরু ব্যবস্থায় রূপান্তরের জন্য ডিজাইন করা হয়েছে।এই ক্ষেত্রে, প্রায়শই টাওয়ারের উভয় পাশে কন্ডাক্টরগুলি যান্ত্রিক কারণে ইনস্টল করা হয়।দ্বিতীয় মেরুটির প্রয়োজন না হওয়া পর্যন্ত, এটি হয় ইলেক্ট্রোড লাইন হিসাবে ব্যবহৃত হয় বা ব্যবহৃত মেরুটির সাথে সমান্তরালভাবে যুক্ত হয়।পরবর্তী ক্ষেত্রে, কনভার্টার স্টেশন থেকে আর্থিং (গ্রাউন্ডিং) ইলেক্ট্রোড পর্যন্ত লাইনটি ভূগর্ভস্থ তারের মতো, পথের আলাদা ডানদিকে ওভারহেড লাইন হিসাবে বা গ্রাউন্ড কন্ডাক্টর ব্যবহার করে নির্মিত হয়।
কনভার্টার স্টেশন থেকে গ্রাউন্ডিং ইলেক্ট্রোডে পাওয়ার লাইন বহন করার জন্য কিছু সানটেক স্কিমে ইলেক্ট্রোড লাইন টাওয়ার ব্যবহার করা হয়।এগুলি 10-100 kV ভোল্টেজ সহ লাইনের জন্য ব্যবহৃত কাঠামোর মতো, তবে সাধারণত শুধুমাত্র এক বা দুটি কন্ডাক্টর বহন করে।
এসি ট্রান্সমিশন টাওয়ারগুলি সম্পূর্ণ oTransmission লাইনে রূপান্তরিত হতে পারে টাওয়ার হয় মনোপোলার বা বাইপোলার সিস্টেম।বাইপোলার সিস্টেমের সাথে, টাওয়ারের প্রতিটি পাশে একটি কন্ডাক্টর সহ একটি কন্ডাক্টর ব্যবস্থা ব্যবহার করা হয়।কিছু স্কিমে, গ্রাউন্ড কন্ডাক্টর ইলেক্ট্রোড লাইন বা গ্রাউন্ড রিটার্ন হিসাবে ব্যবহৃত হয়।এই ক্ষেত্রে, পাইলনের বৈদ্যুতিক রাসায়নিক ক্ষয় রোধ করার জন্য পাইলনগুলিতে সার্জ অ্যারেস্টর দিয়ে সজ্জিত ইনসুলেটরগুলির সাথে এটি ইনস্টল করতে হয়েছিল।গ্রাউন্ড রিটার্ন সহ একক-পোল সানটেক ট্রান্সমিশনের জন্য, শুধুমাত্র একটি কন্ডাক্টর সহ টাওয়ার ব্যবহার করা যেতে পারে।অনেক ক্ষেত্রে, তবে, টাওয়ারগুলি পরবর্তীতে দ্বি-মেরু ব্যবস্থায় রূপান্তরের জন্য ডিজাইন করা হয়েছে।এই ক্ষেত্রে, প্রায়শই টাওয়ারের উভয় পাশে কন্ডাক্টরগুলি যান্ত্রিক কারণে ইনস্টল করা হয়।দ্বিতীয় মেরুটির প্রয়োজন না হওয়া পর্যন্ত, এটি হয় ইলেক্ট্রোড লাইন হিসাবে ব্যবহৃত হয় বা ব্যবহৃত মেরুটির সাথে সমান্তরালভাবে যুক্ত হয়।পরবর্তী ক্ষেত্রে, কনভার্টার স্টেশন থেকে আর্থিং (গ্রাউন্ডিং) ইলেক্ট্রোড পর্যন্ত লাইনটি ভূগর্ভস্থ তারের মতো, পথের আলাদা ডানদিকে ওভারহেড লাইন হিসাবে বা গ্রাউন্ড কন্ডাক্টর ব্যবহার করে নির্মিত হয়।
কনভার্টার স্টেশন থেকে গ্রাউন্ডিং ইলেক্ট্রোডে পাওয়ার লাইন বহন করার জন্য কিছু সানটেক স্কিমে ইলেক্ট্রোড লাইন টাওয়ার ব্যবহার করা হয়।এগুলি 10-100 kV ভোল্টেজ সহ লাইনের জন্য ব্যবহৃত কাঠামোর মতো, তবে সাধারণত শুধুমাত্র এক বা দুটি কন্ডাক্টর বহন করে।
আইটেম নাম | ডিজাইন তৈরি উচ্চ ভোল্টেজ গ্যালভানাইজড কনিক্যাল ইলেকট্রিক পাওয়ার ডিস্ট্রিবিউশন ট্রান্সমিশন লাইন টাওয়ার |
টাইপ | স্টিল টিউবুলার টাওয়ার, কমিউনিকেশন টাওয়ার, লাইটিং রড টাওয়ার, রেডিও এবং টেলিভিশন টাওয়ার, বিদ্যুতায়িত রেলওয়ে কাঠামো, সাবস্টেশন আর্কিটেকচার টেলিকমিউনিকেশন টাওয়ার |
উপাদান | সাধারণত Q345B/A572, সর্বনিম্ন ফলন শক্তি ≥ 345 N/mm² |
Q235B/A36, সর্বনিম্ন ফলন শক্তি ≥ 235 N/mm² | |
সেইসাথে ASTM A572 GR65, GR50, SS400, বা ক্লায়েন্ট দ্বারা প্রয়োজনীয় অন্য কোনো স্ট্যান্ডার্ড থেকে হট রোল্ড কয়েল। | |
পাওয়ার ক্যাপাসিটি | 10~1000KV |
ঢালাই | ঢালাই AWS D1.1 মান মেনে চলে। |
CO2 ঢালাই বা নিমজ্জিত আর্ক স্বয়ংক্রিয় পদ্ধতি | |
কোনো ফিসার, দাগ, ওভারল্যাপ, স্তর বা অন্যান্য ত্রুটি নেই | |
অভ্যন্তরীণ এবং বাহ্যিক ঢালাই মেরুটিকে আরও সুন্দর করে তোলে | |
গ্রাহকদের ঢালাই অন্য কোন প্রয়োজনীয়তা প্রয়োজন হলে, আমরা আপনার অনুরোধ হিসাবে সমন্বয় করতে পারেন | |
গ্যালভানাইজেশন | চাইনিজ স্ট্যান্ডার্ড GB/T 13912-2002 এবং আমেরিকান স্ট্যান্ডার্ড ASTM A123 অনুযায়ী হট ডিপ গ্যালভানাইজেশন;অথবা ক্লায়েন্ট দ্বারা প্রয়োজনীয় অন্য কোন মান. |
জয়েন্ট | সন্নিবেশ মোড, ফ্ল্যাঞ্জ মোড সহ জয়েন্ট। |
পেইন্টিং | ক্লায়েন্টদের অনুরোধ অনুযায়ী |
জীবনকাল | 25 বছরেরও বেশি সময় ধরে, এটি ইনস্টল করার পরিবেশ অনুযায়ী |
সার্টিফিকেট | ISO9001-2008, 500kV এবং 800kv স্টিল টিউবুলার টাওয়ার এবং ট্রান্সমিশন লাইন টাওয়ারের টেস্ট রিপোর্ট |
মোড়ক | গ্রাহকের প্রয়োজন অনুযায়ী |
উচ্চতা | 10-105 মি |
বাতাসের চাপ | 210কিমি/ঘন্টা |
ক্ষমতা | 5000 টন/মাস |
