উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Suntech |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | ল্যাটিস টাওয়ার |
ন্যূনতম চাহিদার পরিমাণ: | 1 টাওয়ার |
---|---|
মূল্য: | Get the latest prices |
প্যাকেজিং বিবরণ: | রপ্তানিকৃত পাত্রে |
ডেলিভারি সময়: | জমা দেওয়ার 30-35 দিন পরে |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | প্রতি বছর 900000 মেট্রিক টন/মেট্রিক টন |
উপাদানের ধরন: | ইস্পাত Q355/Q255 | আবেদন: | ট্রান্সমিশন লাইন টাওয়ার |
---|---|---|---|
পৃষ্ঠতল: | হট ডিপ গ্যালভানাইজড | বাতাসের গতি: | 120 কিমি/ঘ |
ব্যবহার: | নির্মাণ সাইট | আজীবন: | 30 বছরেরও বেশি |
লক্ষণীয় করা: | 132KV ল্যাটিস স্টিল টাওয়ার,HDG ল্যাটিস স্টিল টাওয়ার,132KV পাওয়ার ট্রান্সমিশন লাইন টাওয়ার |

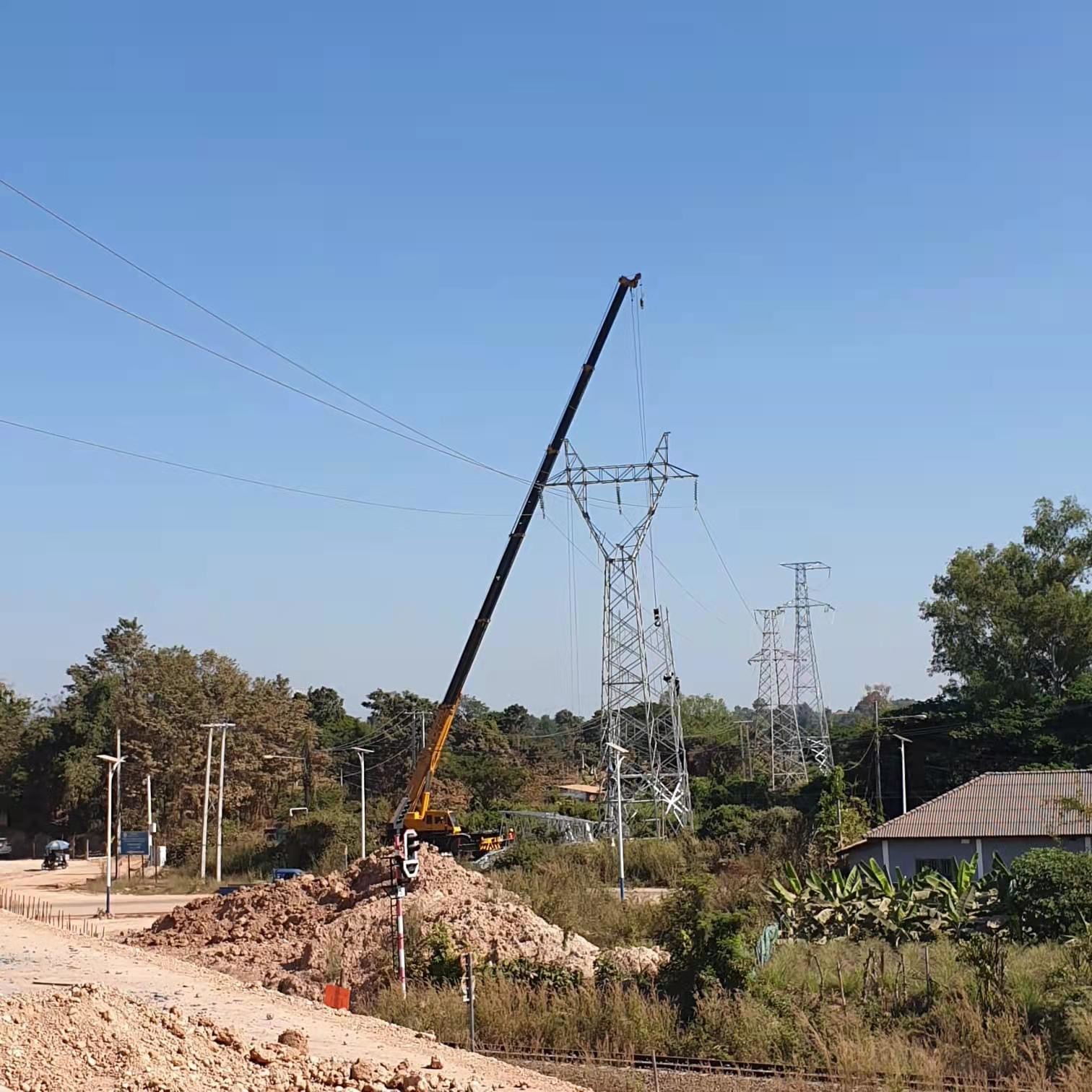

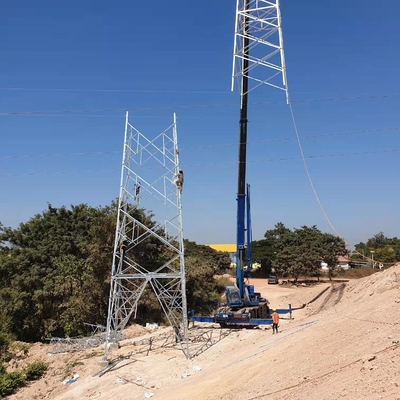

132KV ট্রান্সমিশন লাইন ল্যাটিস স্টিল টাওয়ার ইরেকশন কনস্ট্রাকশন পাওয়ার সাইট
ট্রান্সমিশন লাইন টাওয়ার হয় মনোপোলার বা বাইপোলার সিস্টেম।বাইপোলার সিস্টেমের সাথে, টাওয়ারের প্রতিটি পাশে একটি কন্ডাক্টর সহ একটি কন্ডাক্টর ব্যবস্থা ব্যবহার করা হয়।কিছু স্কিমে, গ্রাউন্ড কন্ডাক্টর ইলেক্ট্রোড লাইন বা গ্রাউন্ড রিটার্ন হিসাবে ব্যবহৃত হয়।এই ক্ষেত্রে, পাইলনের বৈদ্যুতিক রাসায়নিক ক্ষয় রোধ করার জন্য পাইলনগুলিতে সার্জ অ্যারেস্টর দিয়ে সজ্জিত ইনসুলেটরগুলির সাথে এটি ইনস্টল করতে হয়েছিল।গ্রাউন্ড রিটার্ন সহ একক-পোল সানটেক ট্রান্সমিশনের জন্য, শুধুমাত্র একটি কন্ডাক্টর সহ টাওয়ার ব্যবহার করা যেতে পারে।অনেক ক্ষেত্রে, তবে, টাওয়ারগুলি পরবর্তীতে দ্বি-মেরু ব্যবস্থায় রূপান্তরের জন্য ডিজাইন করা হয়েছে।এই ক্ষেত্রে, প্রায়শই টাওয়ারের উভয় পাশে কন্ডাক্টরগুলি যান্ত্রিক কারণে ইনস্টল করা হয়।দ্বিতীয় মেরুটির প্রয়োজন না হওয়া পর্যন্ত, এটি হয় ইলেক্ট্রোড লাইন হিসাবে ব্যবহৃত হয় বা ব্যবহৃত মেরুটির সাথে সমান্তরালভাবে যুক্ত হয়।পরবর্তী ক্ষেত্রে, কনভার্টার স্টেশন থেকে আর্থিং (গ্রাউন্ডিং) ইলেক্ট্রোড পর্যন্ত লাইনটি ভূগর্ভস্থ তারের মতো, পথের আলাদা ডানদিকে ওভারহেড লাইন হিসাবে বা গ্রাউন্ড কন্ডাক্টর ব্যবহার করে নির্মিত হয়।
কনভার্টার স্টেশন থেকে গ্রাউন্ডিং ইলেক্ট্রোডে পাওয়ার লাইন বহন করার জন্য কিছু সানটেক স্কিমে ইলেক্ট্রোড লাইন টাওয়ার ব্যবহার করা হয়।এগুলি 10-100 kV ভোল্টেজ সহ লাইনের জন্য ব্যবহৃত কাঠামোর মতো, তবে সাধারণত শুধুমাত্র এক বা দুটি কন্ডাক্টর বহন করে।
কন্ডাক্টর লোড, ভারসাম্যহীন কন্ডাক্টর, বাতাস এবং যেকোনো দিকে বরফের কারণে টাওয়ারগুলি স্ব-সমর্থক এবং সমস্ত শক্তিকে প্রতিরোধ করতে সক্ষম হতে পারে।এই ধরনের টাওয়ারগুলির প্রায়শই আনুমানিক বর্গাকার ঘাঁটি থাকে এবং সাধারণত মাটির সাথে চারটি বিন্দুর যোগাযোগ থাকে।
একটি আধা-নমনীয় টাওয়ার ডিজাইন করা হয়েছে যাতে এটি ওভারহেড গ্রাউন্ডিং তার ব্যবহার করে যান্ত্রিক লোড সংলগ্ন কাঠামোতে স্থানান্তর করতে পারে, যদি একটি ফেজ কন্ডাকটর ভেঙে যায় এবং কাঠামোটি ভারসাম্যহীন লোডের সাপেক্ষে হয়।এই ধরনের অতিরিক্ত-উচ্চ ভোল্টেজের ক্ষেত্রে উপযোগী, যেখানে ফেজ কন্ডাক্টর বান্ডিল করা হয় (প্রতি ফেজে দুই বা তার বেশি তার)।একটি বিপর্যয়কর দুর্ঘটনা বা ঝড় বাদ দিলে তাদের সকলের একবারে ভেঙে যাওয়ার সম্ভাবনা নেই।
একটি গাইড মাস্টের একটি খুব ছোট পায়ের ছাপ থাকে এবং কাঠামো এবং কন্ডাক্টর থেকে ভারসাম্যহীন টেনশন লোডকে সমর্থন করার জন্য টানতে গাই তারের উপর নির্ভর করে।একটি guyed টাওয়ার একটি V আকারে তৈরি করা যেতে পারে, যা ওজন এবং খরচ বাঁচায়।
পণ্য | স্টিল স্ট্রাকচার টাওয়ার |
উচ্চতা | 5 মি থেকে 100 মি বা অন্যান্য উচ্চতা গ্রাহকের প্রয়োজন |
উপযুক্ত | ইলেকট্রিক পাওয়ার ডিস্ট্রিবিউশন ট্রান্সমিশন স্টিল টাওয়ার |
আকৃতি | কনয়েড, মাল্টি-পিরামিডাল, কলামনিফর্ম, বহুভুজ বা শঙ্কুযুক্ত |
উপাদান | সাধারণত Q345B/A572, সর্বনিম্ন ফলন শক্তি>=345n/mm2 |
Q235B/A36, সর্বনিম্ন ফলন শক্তি>=235n/mm2 | |
পাশাপাশি Q460, ASTM573 GR65, GR50, SS400, SS490 থেকে ST52 পর্যন্ত হট রোল্ড কয়েল | |
শক্তি | 2.5KN,5KN,8KN,10KN,12KN |
মাত্রার টরল্যান্স | -0.02 |
আলো ফিক্সচার অপটিক্যাল সমাবেশ | আইপি 65 |
ইলেক্ট্রোশক প্রতিরোধী প্রতিরক্ষামূলক গ্রেড | গ্রেড I |
আবরণ বিরোধী জারা কর্মক্ষমতা | ক্লাস II |
আলোর ফিক্সচারের কাজের পরিবেশ | -40 ºC~+45 ºC |
পৃষ্ঠ চিকিত্সা | ASTM A 123 অনুসরণ করে হট ডিপ গ্যালভানাইজড, কালার পলিয়েস্টার পাওয়ার বা ক্লায়েন্টের প্রয়োজনীয় অন্য কোনো স্ট্যান্ডার্ড |
খুঁটির জয়েন্ট | সন্নিবেশ মোড, অভ্যন্তরীণ ফ্ল্যাঞ্জ মোড, মুখোমুখি জয়েন্ট মোড |
খুঁটির নকশা | ৮ গ্রেডের ভূমিকম্পের বিপরীতে |
বাতাসের গতি | 160 কিমি/ঘন্টা |
ন্যূনতম ফলন শক্তি | 335mpa |
ন্যূনতম চূড়ান্ত প্রসার্য শক্তি | 400mpa |
সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি | 620mpa |
স্ট্যান্ডার্ড | ISO-9001 |
প্রতি বিভাগের দৈর্ঘ্য | 14m মধ্যে একবার স্লিপ জয়েন্ট ছাড়া গঠন |
