উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Suntech |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | ইস্পাত টাওয়ার |
ন্যূনতম চাহিদার পরিমাণ: | 1 টাওয়ার |
---|---|
মূল্য: | Get the latest prices |
প্যাকেজিং বিবরণ: | রপ্তানিকৃত পাত্রে |
ডেলিভারি সময়: | আমানতের 35 দিন পরে |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | প্রতি বছর 100000 মেট্রিক টন/মেট্রিক টন |
নাম: | ল্যাটিস টাওয়ার | Material Type: | Steel Q355/Q255 |
---|---|---|---|
Usage: | Steel Transmission Tower | আবেদন: | ট্রান্সমিশন লাইন টাওয়ার |
ভোল্টেজ গ্রেড: | 10KV থেকে 800KV | Wind Speed: | 120KM/H |
লক্ষণীয় করা: | 230kv ল্যাটিস স্টিল টাওয়ার,ASTM123 ল্যাটিস স্টিল টাওয়ার,400kv ট্রান্সমিশন লাইন টাওয়ার |

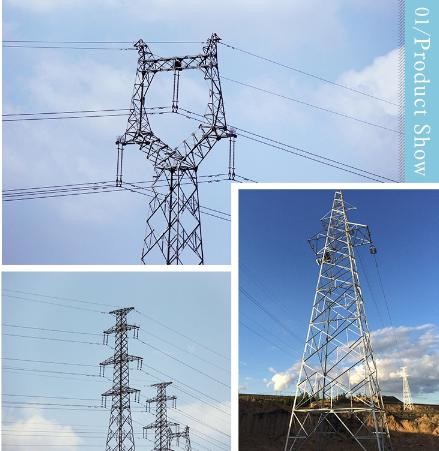

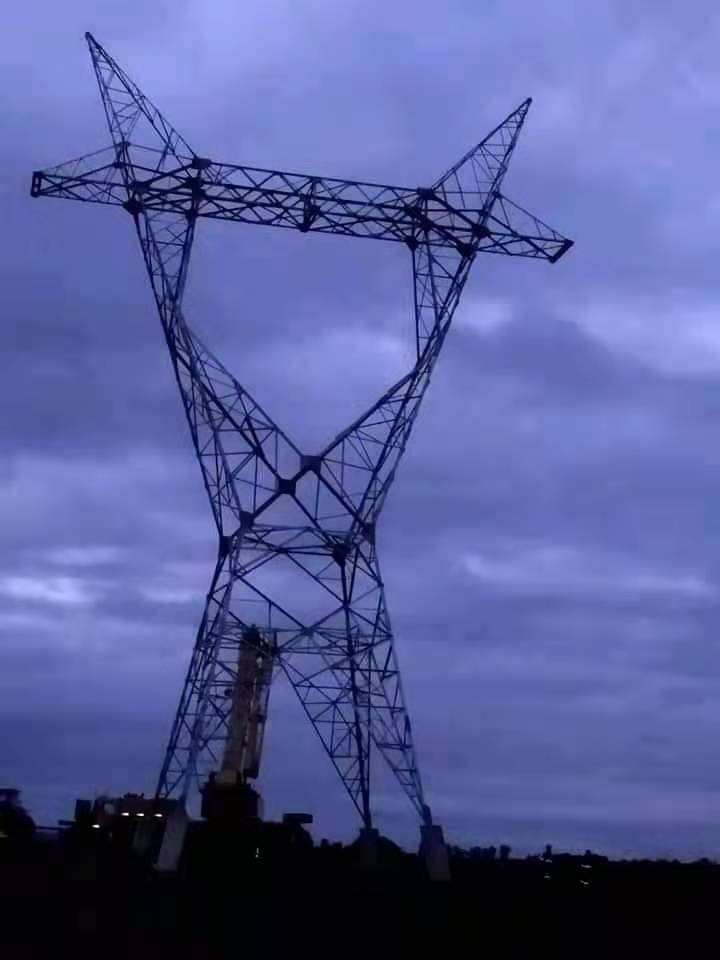

ASTM123 230kv ল্যাটিস স্টিল টাওয়ারের ওভারহেড 400 Kv ট্রান্সমিশন লাইন টাওয়ার
দ্রুত বিস্তারিত:
বৈদ্যুতিক শক্তি 230kv টাওয়ার ওভারহেড 400 kv ট্রান্সমিশন লাইন টাওয়ার ইস্পাত বৈদ্যুতিক খুঁটি 30m
পণ্যের বর্ণনা
বৈদ্যুতিক শক্তি 230kv টাওয়ার ওভারহেড 400 kv ট্রান্সমিশন লাইন টাওয়ার ইস্পাত বৈদ্যুতিক খুঁটি 30m | |
স্পেসিফিকেশন:
পণ্য বৈশিষ্ট্য:
ঐতিহ্যগত ট্রান্সমিশন লাইন সরঞ্জাম হিসাবে, কোণ ইস্পাত টাওয়ারের ক্ষেত্রটি ব্যাপকভাবে ব্যবহৃত হয়, ডিজাইন কোডের বৈশিষ্ট্য, নৈপুণ্য পরিপক্ক, বিভিন্ন দূরত্বে, বিভিন্ন ভোল্টেজ স্তর সুবিধা এবং সাধারণ প্রযোজ্যতা দেখাচ্ছে
পাওয়ার ট্রান্সমিশন লাইন টাওয়ারের ডিজাইন নির্ভর করে, কন্ডাকটরের ধরন এবং আর্থ-ওয়্যার, উইন্ড জোন, বিচ্যুতি কোণ এবং উপাদান স্পেসিফিকেশন।এই টাওয়ারগুলিকে জারা থেকে ইস্পাত রক্ষা করার জন্য গ্যালভানাইজ করা হয়।গ্যালভানাইজিং আবরণের বেধ টাওয়ারের অবস্থানের আবহাওয়ার উপর নির্ভর করে।
ইস্পাত জিrades
অ্যাঙ্গেল স্টিল: চাইনিজ স্টিল Q345B, যা ASTM A572 GR50 এর সমান
অন্যান্য জাল, ব্রেসিং এবং স্ট্রেস প্লেট এবং অ্যাঙ্গেল স্টিল নয়: চাইনিজ Q2230B, যা ASTM A36 এর মতো
প্লেট: চাইনিজ স্টিল Q345B, যা ASTM A572 GR50 এর সমান
বোল্ট: চাইনিজ গ্রেড 6.8 এবং 8.8, যা ASTM A394 এর মতো
ক) কোণের মাত্রা এবং সহনশীলতা GB/T1591-1994 অনুযায়ী
খ) GB/T 13912-2002 অনুযায়ী হট ডিপ গ্যালভানাইজেশন, যা ASTM A 123 এর মতো
গ) ঢালাই AWS D1.1 বা CWB মান অনুযায়ী কর্মক্ষমতা হবে
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: পাওয়ার ট্রান্সমিশন সরঞ্জাম / বৈদ্যুতিক ট্রান্সমিশন লাইন অ্যাঙ্গেল আয়রন টাওয়ার গ্রেড: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
এখানে আমাদের ট্রান্সমিশন টাওয়ারের জন্য বানোয়াট প্রক্রিয়া;যাইহোক, উভয় পক্ষকে অবশ্যই সমস্ত অঙ্কন নিয়ে আলোচনা করতে হবে এবং সমস্ত দোকানের অঙ্কন, প্রযুক্তিগত স্পেসিফিকেশন এবং কোন মানটি মেনে চলতে হবে তা নিশ্চিত করতে হবে।ব্যাপক উত্পাদনের আগে, আমাদের অবশ্যই আমাদের ক্লায়েন্টের কাছ থেকে সমস্ত স্বাক্ষরিত অনুমোদিত দোকানের অঙ্কন এবং প্রযুক্তিগত নথিগুলি গ্রহণ করতে হবে।
ঠিকাদার দ্বারা প্রস্তুতকৃত এবং প্রকৌশলী দ্বারা অনুমোদিত বিশদ অঙ্কনগুলির সাথে আমাদের তৈরি করা হবে কঠোরভাবে।দোকান সমাবেশ এবং পরীক্ষার অনুমোদনের পর ফেব্রিকেশন শুরু হবে।
শিয়ারিং | উত্তর: শিয়ারিং এবং কাটা সাবধানে সঞ্চালিত হবে এবং কাজটির সমস্ত অংশ যা সমাপ্তির পরে দেখা যাবে তা সুন্দরভাবে শেষ করতে হবে।ম্যানুয়ালি নির্দেশিত কাটিং টর্চ ব্যবহার করা যাবে না। B: 13 (বা 12) মিমি পুরু সমস্ত উপাদান ঠান্ডা করাত বা মেশিন শিখা কাটা হতে হবে। C: 13 মিমি বা তার কম উপাদান বেধের জন্য ক্রপিং বা শিয়ারিং অনুমোদিত হবে। উচ্চ ফলন ইস্পাত শিখা কাটা অংশ উপর কাটিয়া শিখা পাস করে একটি সামান্য preheat অপারেশন দ্বারা পূর্বে হবে. সমস্ত শিখা কাটা প্রান্ত মাটি পরিষ্কার হতে হবে. |
নমন | আমাদের কোম্পানী নমন মেশিন owed.আরও, আমরা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী গরম বাঁক বা ঠান্ডা নমন সহ টাওয়ারগুলি তৈরি করতে পারি। |
ঢালাই | প্রকৌশলীর কাছ থেকে পূর্বানুমতি প্রাপ্ত না হলে কোন ঢালাই করা যাবে না। কন্ডাক্টর, শিল্ড ওয়্যার, ইনসুলেটর বা সংশ্লিষ্ট অ্যাসেম্বলি বা বন্ধনীর জন্য টাওয়ার সংযুক্তি পয়েন্টে ঢালাইয়ের অনুমতি দেওয়া হবে না |
সাব-পাঞ্চিং | 10 মিমি পুরুত্বের কম স্ট্রাকচারাল স্টিলের সমস্ত গর্ত সম্পূর্ণ আকারে পাঞ্চ করা যেতে পারে যদি না অনুমোদিত অঙ্কনে উল্লেখ করা হয়।ড্রইংয়ে ড্রিল করা ছিদ্র হিসাবে দেখানো ছিদ্র এবং স্ট্রাকচারাল স্টিলের 10 মিমি বা তার বেশি পুরুত্বের সমস্ত ছিদ্র এবং ক্রস-আর্মের টান মেম্বারগুলিকে ড্রিল করা বা সাব-পাঞ্চ করা এবং রিমেড করা উচিত। সমস্ত গর্ত পরিষ্কার কাটা এবং ছেঁড়া বা ন্যাকড়া প্রান্ত ছাড়া হতে হবে.রিমিং বা ড্রিলিং এর ফলে সমস্ত burrs মুছে ফেলা হবে.সমস্ত ছিদ্র নলাকার এবং সদস্যের লম্ব হতে হবে। গর্তের বিকৃতি এড়াতে যেখানে প্রয়োজন সেখানে বাঁকের বিন্দুর কাছাকাছি গর্তগুলি বাঁকানোর পরে তৈরি করা উচিত। |
ঘুষি | পূর্ণ আকারে ঘুষি দেওয়ার জন্য, পাঞ্চের ব্যাস বোল্টের নামমাত্র ব্যাসের চেয়ে 1.0 মিমি বড় হতে হবে এবং ডাইটির ব্যাস পাঞ্চের ব্যাসের চেয়ে 1.5 মিমি বেশি হবে না।সাব-পাঞ্চিংয়ের জন্য, পাঞ্চের ব্যাস বোল্টের নামমাত্র ব্যাসের চেয়ে 4 মিমি ছোট হতে হবে এবং ডাইয়ের ব্যাস পাঞ্চের ব্যাসের চেয়ে 2 মিমি বেশি বড় হবে না।রিমেড কাজের জন্য সাব-পাঞ্চিং এমন হতে হবে যে রিমিংয়ের পরে গর্তের পরিধিতে কোনও পাঞ্চ পৃষ্ঠ দেখা যাবে না। |
গর্তের আকার | যেখানে গর্তগুলি পুনরায় তৈরি বা ড্রিল করা হয়, সেখানে সমাপ্ত গর্তের ব্যাস বল্টুর নামমাত্র ব্যাস প্লাস 1.0 মিমি থেকে বেশি হবে না। |
গ্যালভানাইজিং | GB/T 13912-2002 বা ASTM স্পেসিফিকেশন A 123-এর সর্বশেষ সংশোধন অনুসারে তৈরির পরে সমস্ত উপাদান হট-ডিপ গ্যালভানাইজ করা হবে। খালি দাগ বা অন্যান্য আবরণ ত্রুটির কারণে প্রত্যাখ্যান করা উপাদানগুলি হয় ছিনতাই করা হবে এবং পুনরায় গ্যালভানাইজ করা হবে, অথবা আনকোটেড অঞ্চলগুলিকে একটি অনুমোদিত পদ্ধতিতে পুনরায় কোট করা হবে। গ্যালভানাইজিং প্রক্রিয়া দ্বারা বিকৃত করা সমস্ত প্লেট এবং আকারগুলি পুনরায় রোল বা চাপ দিয়ে সোজা করা হবে।উপাদানটি হাতুড়ি বা অন্যথায় এমনভাবে সোজা করা যাবে না যা প্রতিরক্ষামূলক আবরণকে ক্ষতিগ্রস্ত করবে। ঠিকাদারের প্ল্যান্টের বাইরে গ্যালভানাইজিং করা হলে ইঞ্জিনিয়ারের কাছ থেকে অনুমোদন নেওয়া হবে। সমস্ত গ্যালভানাইজড স্টিলের কাজগুলিকে গ্যালভানাইজ করার পরে অবিলম্বে অনুমোদিত সমাধান ব্যবহার করে সাদা স্টোরেজ দাগের বিরুদ্ধে সুরক্ষিত করা হবে। |
মোড়ক | আমাদের পণ্যটি বেশ কয়েকটি বান্ডিলে প্যাক করা হবে যার ওজন 2 ~ 3 MT বা আপনার প্রয়োজন অনুসারে। |
গরম চোবান গ্যালভানাইজিং |
স্ট্যান্ডার্ড | ইস্পাত বেধ/মিমি |
আবরণ মানে বেধ/μm |
ধাতব উপাদান |
বিষয়বস্তু |
মেরু খাদ, ক্রস অস্ত্র & bolted অন আনুষাঙ্গিক |
ASTM A123/ A123M-15 AS/ NZS 4680 |
>6 | 85 | Mn | 0.25%-0.40% |
<3-6 | 70 | ||||
1.5-3 | 55 | কু | <0.15% | ||
<1.5 | 55 | ||||
বোল্ট, বাদাম এবং ওয়াশার | GB/T 5267.3-2008 | _____ | ≥ 54 | পৃ | <0.025% |
(ISO 10684-2004) | |||||
ফাউন্ডেশন বোল্ট |
ASTM A153/ A153M-09 |
_____ | ≥ 54 | এস | <0.03% |
