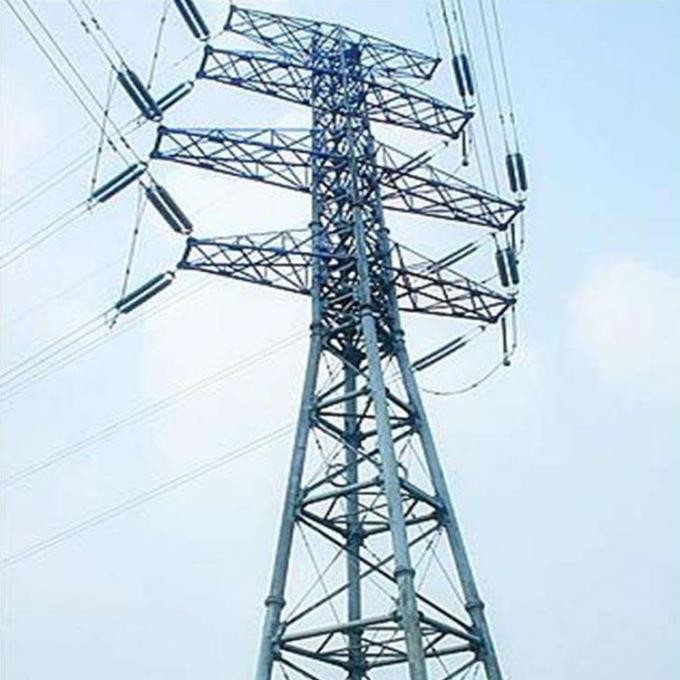

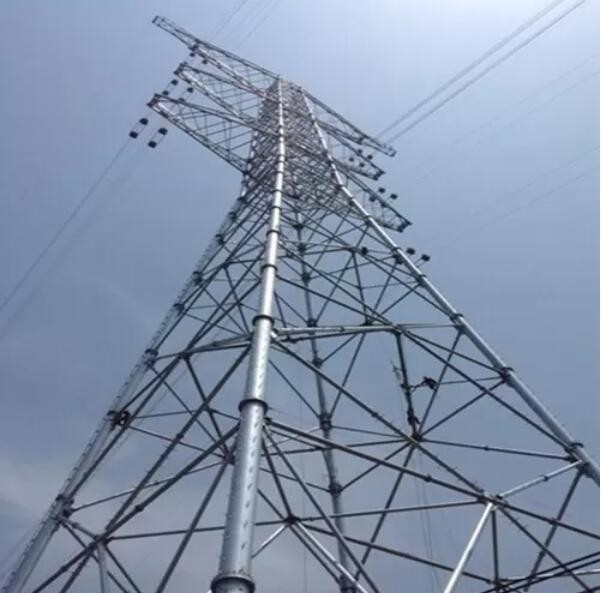

ট্রান্সমিশন লাইন মাস্ট গ্যালভানাইজড স্টিল ল্যাটিস টিউবুলার গাই ওয়্যার গাইড টাওয়ার
ইস্পাত টিউব টাওয়ার কাঠামোর আপেক্ষিক প্রযুক্তিগত এবং অর্থনৈতিক সুবিধা রয়েছে এবং এটি বড় লোড বহনকারী ট্রান্সমিশন টাওয়ারগুলির জন্য উপযুক্ত।
অ্যাপ্লিকেশন:
চীনে, ইস্পাত পাইপ প্রোফাইলগুলি একই টাওয়ারে 500kV ডাবল-সার্কিট টাওয়ার এবং চার-পাস টাওয়ারগুলিতেও ব্যবহার করা হয়েছে, যা এর ভাল কার্যকারিতা এবং সুবিধাগুলি দেখায়।ইস্পাত পাইপ টাওয়ার গঠনটি এর অসামান্য ক্রস-সেকশন কঠোরতা, ভাল ক্রস-সেকশন ফোর্স বৈশিষ্ট্য, সরল বল এবং সুন্দর চেহারার কারণে বিভিন্ন ভোল্টেজ স্তরের সাথে লাইনে ভালভাবে বিকশিত হয়েছে।বিশেষ করে বড়-স্প্যান স্ট্রাকচার এবং আরবান পাওয়ার গ্রিড টাওয়ার স্ট্রাকচারে।
স্পেসিফিকেশন:
ট্রান্সমিশন লাইন ইস্পাত টাওয়ার এবং সাবস্টেশন কাঠামো- পণ্যের বিবরণ এবং প্রধান পরামিতি
| না. |
বর্ণনা |
বিস্তারিত স্পেসিফিকেশন এবং প্রধান নকশা পরামিতি |
| 1 |
ডিজাইন কোড |
1. চীনা জাতীয় মান:
কDL/T 5154-2002 ওভারহেড ট্রান্সমিশন লাইনের টাওয়ার এবং পোল স্ট্রাকচারের ডিজাইনের প্রযুক্তিগত নিয়ন্ত্রণ
খ.DL/T 5219-2005 ওভারহেড ট্রান্সমিশন লাইনের ফাউন্ডেশন ডিজাইন করার জন্য প্রযুক্তিগত নিয়ন্ত্রণ
2. আমেরিকান স্ট্যান্ডার্ড:
কASCE 10-97-2000 ল্যাটিসড স্টিল ট্রান্সমিশন স্ট্রাকচারের ডিজাইন
খ.ACI 318-02 স্ট্রাকচার কংক্রিটের জন্য বিল্ডিং কোডের প্রয়োজনীয়তা
|
| 2 |
ডিজাইন সফটওয়্যার |
PLS এবং MS টাওয়ার, SAP2000, AutoCAD, STW, TWsolid, SLCAD ইত্যাদি |
| 3 |
ডিজাইন লোড হচ্ছে |
বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা প্রয়োজনীয়তা এবং স্পেসিফিকেশন অনুযায়ী। |
| 4 |
লোড পরীক্ষা/ধ্বংসাত্মক পরীক্ষা |
প্রয়োজনে আমরা সরকারী কর্তৃপক্ষ দ্বারা এটির ব্যবস্থা করতে পারি এবং এই ধরনের পরীক্ষার খরচ টাওয়ারের মূল্য থেকে আলাদা। |
| 5 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ট্রান্সমিশন লাইন |
| 6 |
হট-ডিপ গ্যালভানাইজেশন |
ISO 1461-2009, ASTM A123 |
| 7 |
ইস্পাত গ্রেড |
1. উচ্চ শক্তি কম খাদ কাঠামোগত ইস্পাত: Q420B যা ASTM Gr60 এর সমতুল্য
2. উচ্চ শক্তি কম খাদ স্ট্রাকচারাল স্টিল: Q355B যা ASTM Gr50 বা S355JR এর সমতুল্য
3. কার্বন স্ট্রাকচারাল স্টিল: Q235B যা ASTM A36 বা S235JR এর সমতুল্য
|
| 8 |
Bolts এবং বাদাম |
চীনা, ISO এবং DIN উভয় স্ট্যান্ডার্ডের জন্য প্রধানত ISO 898 গ্রেড 6.8 এবং 8.8 বোল্ট |
| 9 |
টাওয়ারের ধরন |
কৌণিক টাওয়ার, টিউবুলার টাওয়ার, গাইড মাস্ট, মনোপোল টাওয়ার |
| 10 |
টাওয়ারের ধরন |
সাসপেনশন টাওয়ার, টেনশন টাওয়ার, ডেড টাওয়ার, সাবস্টেশন স্ট্রাকচার |
| 11 |
ওয়ারেন্টি |
টাওয়ার কাঠামো: 30 বছর |
| 12 |
রিটার্ন পিরিয়ড |
50 বছর |
| 13 |
পরিবহন |
আমরা বিশ্বের বৃহত্তম বন্দরের খুব কাছাকাছি যা সমুদ্র পরিবহনের জন্য আমাদের সুবিধা। |
| 14 |
মান নিয়ন্ত্রণ |
ISO 9001 সিস্টেম অনুসরণ করুন এবং পরিমাণ এবং গুণমান উভয়ের জন্য কাঁচামাল, প্রোটোটাইপ সমাবেশ পরীক্ষা, গ্যালভানাইজেশন পরীক্ষা এবং প্রি-শিপমেন্ট পরিদর্শনের জন্য কঠোরভাবে QC পরিদর্শন করুন
আমরা প্রথম গুণমান এবং 100% পরিদর্শন অনুপাত ব্যবহার করি।
|
ইস্পাত টিউব টাওয়ার আমাদের কারখানার একটি ঐতিহ্যগত উচ্চতর পণ্য।বিশেষ করে স্ব-উন্নত মাল্টি-স্টেশন ফ্ল্যাঞ্জ প্রক্রিয়াকরণ সিস্টেম প্রতিটি কাজের অংশের জন্য জ্যামিতিক সহনশীলতার নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করেছে।এই ধরনের একটি প্রক্রিয়ার জন্য ধন্যবাদ, 190 মিটার উচ্চ Huangpu বড় ক্রসিং ইস্পাত টিউব টাওয়ার একটি জাতীয় মানের প্রকল্প হিসাবে মূল্যায়ন করা হয়েছিল।আমাদের কারখানায় 2400-টন নমন মেশিন, লাইন কাটিং মেশিন, স্টিচ ওয়েল্ডিং মেশিন এবং CNC প্লাজমা কাটিং মেশিনের মতো উন্নত সরঞ্জাম সরবরাহ করা হয়।এই সরঞ্জামগুলির সাহায্যে, এটি বহুভুজ এবং বৃত্তাকার আকারে সমান-ব্যাসের টিউব এবং শঙ্কু-আকৃতির টিউব তৈরি করতে সক্ষম।সিএনসি সেলাই ঢালাই মেশিন ইস্পাত টিউবের জন্য স্টিচ ঢালাইয়ের এককালীন ছাঁচনির্মাণ উপলব্ধি করতে পারে এবং ওয়েল্ডিং লাইন একক ঢালাইয়ের মাধ্যমে দ্বিগুণ আকারের ছাঁচনির্মাণ অর্জন করতে পারে।আমাদের কারখানার উৎপাদন ক্ষমতা এবং পণ্যের মানের জন্য অত্যন্ত নিশ্চিত করা হয়েছে।
ইস্পাত টিউবুলার টাওয়ারের সদস্যরা কম বাতাসের চাপ, বড় ক্রস-সেকশন বাঁকানো অনমনীয়তা, সরল গঠন এবং স্পষ্ট বল ট্রান্সমিশন সহ্য করে, যা উপাদানটির ভারবহন কর্মক্ষমতাকে সম্পূর্ণ প্লে দিতে পারে।একদিকে, এটি টাওয়ারের ওজন কমাতে পারে এবং ভিত্তি শক্তি কমাতে পারে;অন্যদিকে, এটি চরম বাড়াতে সাহায্য করতে পারে।পরিস্থিতিতে প্রাকৃতিক দুর্যোগ প্রতিহত করার ক্ষমতা।যখন শক্তি এবং স্থিতিশীলতা গণনার প্রয়োজনীয়তা পূরণ করা হয়, একটি অপেক্ষাকৃত ছোট বায়ুচাপ শরীরের আকার সহগ সহ একটি ইস্পাত পাইপ টাওয়ার ব্যবহার টাওয়ার বডিতে বাতাসের ভার উল্লেখযোগ্যভাবে হ্রাস করতে পারে।
ভোল্টেজ: পাওয়ার ট্রান্সমিশন ইকুইপমেন্ট/ইলেকট্রিক ট্রান্সমিশন লাইন অ্যাঙ্গেল আয়রন টাওয়ার স্টিল টিউবুলার টাওয়ার
ভোল্টেজ গ্রেড:35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
উৎপাদন প্রক্রিয়া
এখানে আমাদের ট্রান্সমিশন টাওয়ারের জন্য বানোয়াট প্রক্রিয়া;যাইহোক, উভয় পক্ষকে অবশ্যই সমস্ত অঙ্কন নিয়ে আলোচনা করতে হবে এবং সমস্ত দোকানের অঙ্কন, প্রযুক্তিগত স্পেসিফিকেশন এবং কোন মানটি মেনে চলতে হবে তা নিশ্চিত করতে হবে।ব্যাপক উত্পাদনের আগে, আমাদের অবশ্যই আমাদের ক্লায়েন্টের কাছ থেকে সমস্ত স্বাক্ষরিত অনুমোদিত দোকানের অঙ্কন এবং প্রযুক্তিগত নথিগুলি গ্রহণ করতে হবে।
ঠিকাদার দ্বারা প্রস্তুতকৃত এবং প্রকৌশলী দ্বারা অনুমোদিত বিশদ অঙ্কনগুলির সাথে আমাদের তৈরি করা হবে কঠোরভাবে।দোকান সমাবেশ এবং পরীক্ষার অনুমোদনের পর ফেব্রিকেশন শুরু হবে।
|
গরম চোবান
গ্যালভানাইজিং
|
স্ট্যান্ডার্ড |
ইস্পাত বেধ/মিমি |
আবরণ মানে
বেধ/μm
|
ধাতব
উপাদান
|
বিষয়বস্তু |
|
মেরু খাদ, ক্রস
অস্ত্র & bolted অন
আনুষাঙ্গিক
|
ASTM A123 |
>6 |
85 |
Mn |
0.25%-0.40% |
| <3-6 |
70 |
| 1.5-3 |
55 |
কু |
<0.15% |
| <1.5 |
55 |
| বোল্ট, বাদাম এবং ওয়াশার |
GB/T 5267.3-2008 |
_____ |
≥ 54 |
পৃ |
<0.025% |
| (ISO 10684-2004) |
| ফাউন্ডেশন বোল্ট |
ASTM A153/
A153M-09
|
_____ |
≥ 54 |
এস |
<0.03% |
