উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Suntech |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | অ্যাঙ্গেল স্টিল কমিউনিকেশন রেডিও ওয়াইফাই জিএসএম টাওয়ার |
ন্যূনতম চাহিদার পরিমাণ: | 1 টাওয়ার |
---|---|
মূল্য: | Negotiation |
প্যাকেজিং বিবরণ: | রপ্তানিকৃত পাত্রে |
ডেলিভারি সময়: | জমা দেওয়ার 30-35 দিন পরে |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি বছর 3000 সেট |
পণ্যের নাম: | ইস্পাত টাওয়ার | উপাদান: | ইস্পাত Q235B/Q345B/Q420 |
---|---|---|---|
ব্যবহার: | বিদ্যুৎ বিতরণ | বেসিক বাতাসের গতি: | 120KM/H |
আজীবন: | 25-30 বছর | সারফেস ট্রিটমেন্ট: | হট ডিপ গ্যালভানাইজড |
লক্ষণীয় করা: | astm a123 অ্যাঙ্গেল স্টিল টাওয়ার,ওয়াইফাই অ্যাঙ্গেল স্টিল টাওয়ার,astm a123 টেলিকমিউনিকেশন স্টিল টাওয়ার |

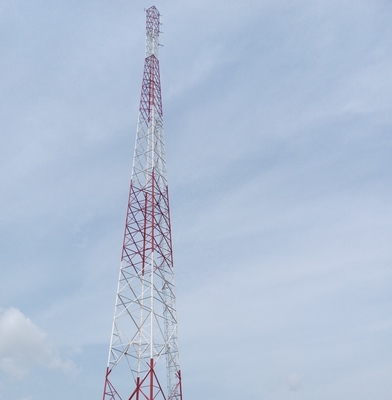

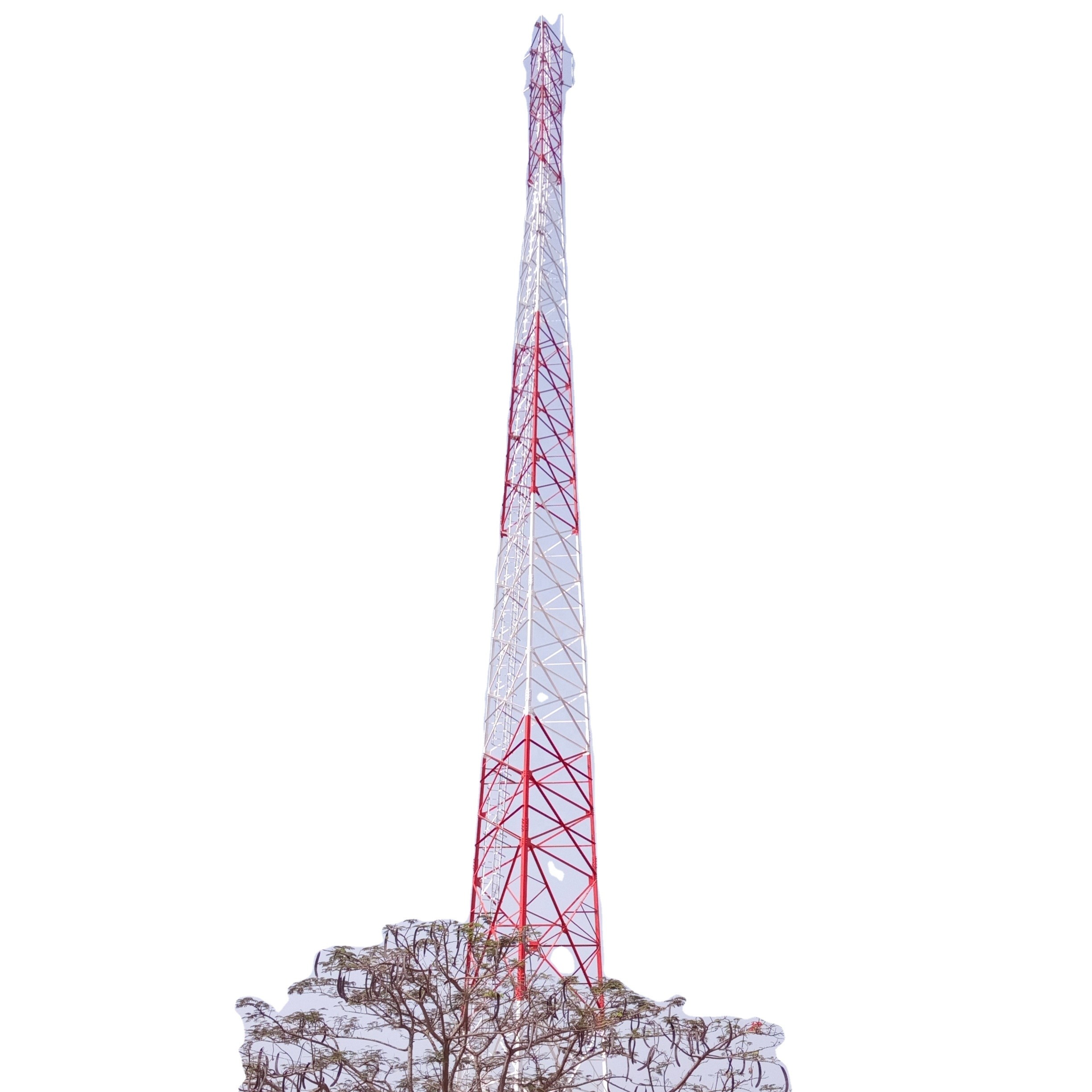

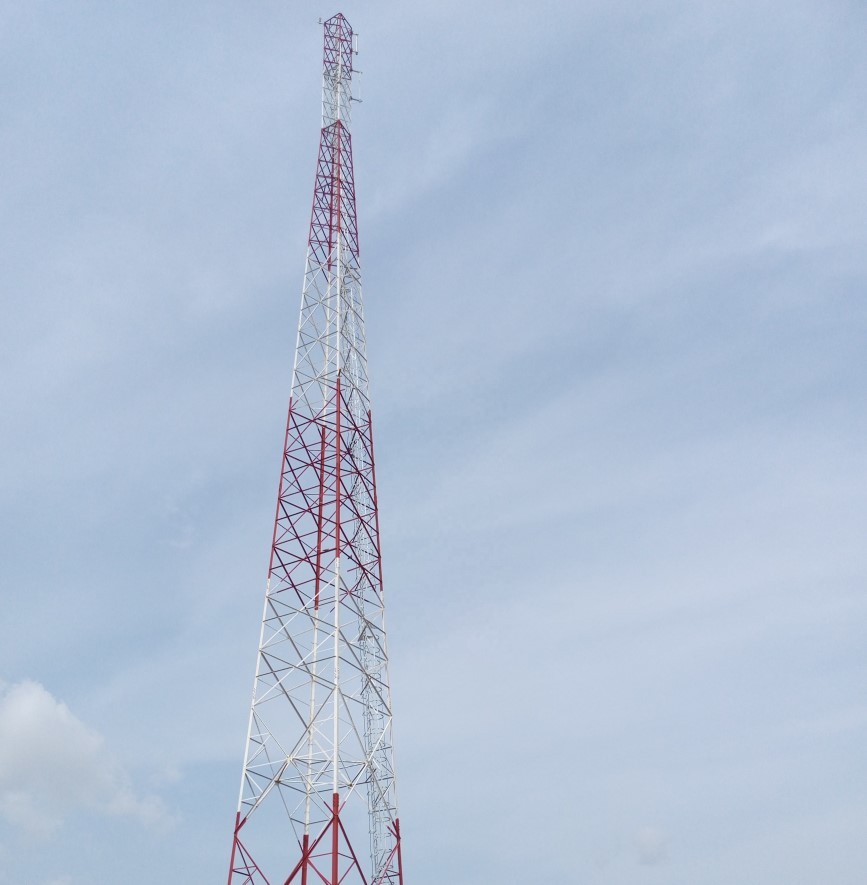

টাওয়ার 4 লেগড গ্যালভানাইজড অ্যাঙ্গেল স্টিল কমিউনিকেশন রেডিও ওয়াইফাই জিএসএম টাওয়ার
টেলিকম স্ট্রাকচার ইরেকশন গাইড
টাওয়ার স্ট্রাকচার ইরেকশন সম্পর্কে আপনার কোন প্রশ্ন থাকলে, দয়া করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন, আমরা আপনাকে ধাপে ধাপে টাওয়ার স্ট্রাকচার কিভাবে খাড়া করতে হয় তা গাইড করতে পারি, আমরা টাওয়ার স্ট্রাকচার ইরেকশন অ্যাসেম্বলি ড্রয়িং এবং অ্যাসেম্বলি নির্দেশনাও তৈরি করতে পারি। তাই এটি আপনাকে সাহায্য করবে। আউট অন টাওয়ার গঠন সহজে ইমারত
গঠন বিশ্লেষণ এবং গণনা
আমরা ব্যতিক্রমী কাঠামোগত বিশ্লেষণ সেবা প্রদান.একটি কাঠামোগত বিশ্লেষণ কেবল একটি চাক্ষুষ পরিদর্শনের চেয়ে গভীরে যায়।চাক্ষুষ পরিদর্শন
একটি টাওয়ারের একটি টাওয়ারের শারীরিক অবস্থা যেমন মরিচা পড়া, ঢালাইয়ের ফাটল, বাঁকানো সদস্য ইত্যাদি দেখাবে তবে এটি একটি টাওয়ার কিনা তা দেখাবে না
এটা সমর্থন করছে লোড দ্বারা overstressed.একটি স্ট্রাকচারাল অ্যানালাইসিস স্ট্রেসের জন্য গাণিতিক প্রকৌশল সূত্র ব্যবহার করে, চাপের মধ্যে থাকা বিভিন্ন উপকরণের পরিচিত আচরণ সহ, টাওয়ারের কোনো একটি বিন্দু নিরাপদ সীমার বাইরে চাপযুক্ত কিনা তা নির্ধারণ করতে।অত্যাধুনিক কম্পিউটার সফ্টওয়্যার ব্যবহার করে, আমরা যে কোনও ইস্পাত কাঠামোর একটি গাণিতিক মডেল তৈরি করতে পারি এবং টাওয়ারের শত শত পয়েন্টে দ্রুত চাপ নির্ধারণ করতে পারি।
ইস্পাত মেরুতে 26 বছরেরও বেশি অভিজ্ঞতার সাথে, আমরা বিপুল পরিমাণে তৈরি এবং রপ্তানি করেছি
20m থেকে 40m পর্যন্ত হট ডিপ গ্যালভানাইজড এবং/অথবা স্টিল অ্যান্টেনা মাইক্রোওয়েভ কমিউনিকেশন মনোপোল যা
বিশ্বের সংকেত ট্রান্সমিশন শিল্প উন্নয়নের জন্য পরিষেবা। আমরা সম্পূর্ণ উত্পাদন লাইন আছে
এবং মেশিন, এবং উচ্চ দক্ষতা সহ দক্ষ কর্মী যা আমাদের 10 টন বা 5 সেট তৈরি করতে পারে
বিদ্যুতের খুঁটি প্রতিদিন।একটি দ্রুত উত্পাদন সময়কাল এবং বিতরণ সময়সূচী আমাদের ক্লায়েন্ট আরো আছে নিশ্চিত
তাদের বাজারে সুস্পষ্ট সুবিধা।
স্টিল অ্যান্টেনা মাইক্রোওয়েভ কমিউনিকেশন মনোপোল উচ্চ মানের হট রোল্ড স্টিল প্লেট দ্বারা তৈরি
যা খুঁটির মাত্রা অনুযায়ী ট্র্যাপিজয়েডে বাঁকানো হয়েছিল, তারপর ওয়েল্ডিং, গ্রাইন্ডিং, হট ডিপ গ্যালভানাইজড
এবং নিম্নলিখিত শো হিসাবে বিতরণের জন্য প্যাকিং:
1. একক-টিউব টাওয়ারকে সাধারণত 2-5টি বিভাগে ভাগ করা হয়, যা প্লাগ বা ফ্ল্যাঞ্জ দ্বারা সংযুক্ত থাকে।
2. একক-টিউব টাওয়ারের ক্রস বিভাগটি বৃত্তাকার বা বহুভুজ, টাওয়ারের মূল অংশটি টেপারড,
এবং উপরের ব্যাস ছোট এবং ব্যাস বড়।
3. একক-টিউব টাওয়ারের গায়ে একটি অ্যান্টেনা ইনস্টলেশন প্ল্যাটফর্ম রয়েছে।টাওয়ারে একটি পেরেক-ক্লাইম্বিং আছে
উপরের এবং নীচের টাওয়ারে কাজ করার জন্য কর্মী।কর্মীদের সুরক্ষার জন্য টাওয়ারটিতে সুরক্ষা সুরক্ষা ডিভাইস রয়েছে।
4. একক-টিউব টাওয়ারের মই দুটি আকারে স্থাপন করা যেতে পারে: বাইরের মই এবং ভিতরের মই।
5. একক-টিউব টাওয়ারে একটি ছোট পায়ের ছাপ, সাধারণ টাওয়ারের কাঠামো এবং সংক্ষিপ্ত নির্মাণকাল রয়েছে, যা করতে পারে
জমি সম্পদ এবং খরচ সংরক্ষণ, এবং বিশেষ করে শহর নির্মাণের জন্য উপযুক্ত.
না. | বর্ণনা | বিস্তারিত স্পেসিফিকেশন এবং প্রধান নকশা পরামিতি |
1 | ডিজাইন কোড | ANSI/TIA222G, ইউরোপিয়ান স্ট্যান্ডার্ড এবং অন্যান্য |
2 | ডিজাইন লোড হচ্ছে | 1. বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা নির্দিষ্ট অনুযায়ী অ্যান্টেনা লোড এলাকা। |
2. ক্লায়েন্টদের দ্বারা অনুরোধ অনুযায়ী বায়ু গতি. | ||
3. ডিফ্লেকশন এবং টুইস্ট অ্যাঙ্গেল, এক্সপোজার বিভাগ, ক্লায়েন্টদের দ্বারা নির্দিষ্ট অনুযায়ী টপোগ্রাফিক বিভাগ। | ||
4 | কাঠামোর শ্রেণীবিভাগ | ২ |
5 | হট-ডিপ গ্যালভানাইজেশন | ISO 1461 2009, ASTM A123 |
6 | ইস্পাত গ্রেড | 1. উচ্চ শক্তি কম খাদ কাঠামোগত ইস্পাত: Q420B যা ASTM Gr60 এর সমতুল্য |
2. উচ্চ শক্তি কম খাদ স্ট্রাকচারাল স্টিল: Q345B যা ASTM Gr50 বা S355JR এর সমতুল্য | ||
3. কার্বন স্ট্রাকচারাল স্টিল: Q235B যা ASTM A36 বা S235JR এর সমতুল্য | ||
7 | Bolts এবং বাদাম | প্রধানত ISO 898 গ্রেড 6.8 এবং 8.8 বোল্ট |
8 | ভিত্তি | 50KPa, 100KPa, 150KPa মাটি বহন ক্ষমতা প্রধানত। |
9 | টাওয়ারের ধরন | 1. 3 লেগ স্ব-সমর্থিত কৌণিক টাওয়ার |
2. 3 লেগ স্ব-সমর্থিত টিউবুলার টাওয়ার | ||
3. 4 লেগ স্ব-সমর্থিত কৌণিক টাওয়ার | ||
4. 4 লেগ স্ব-সমর্থিত টিউবুলার টাওয়ার | ||
5. গাইড মাস্ট | ||
6. মনোপোল টাওয়ার | ||
7. ছদ্মবেশী টাওয়ার: পাম গাছ, পাইন গাছ, নারকেল এবং অন্যান্য গাছ | ||
8. RDS টাওয়ার: দ্রুত স্থাপনা সাইট/টাওয়ার | ||
9. ছাদের টাওয়ার | ||
10. স্মার্ট খুঁটি | ||
10 | ওয়ারেন্টি | 1. টাওয়ার কাঠামো: 10 বছর |
2. ছদ্মবেশী টাওয়ার | ||
কছাল: 10 বছর | ||
খ.শাখা এবং পাতা: 3 বছর | ||
11 | রিটার্ন পিরিয়ড | 50 বছর |
12 | আনুষাঙ্গিক | 1. পেইন্ট কিটস (ICAO মান): জল ভিত্তিক অ্যাক্রিলিক অ্যান্টিকোরোসিভ পেইন্ট যার মধ্যে প্রাইমার, আন্তর্জাতিক কমলা/লাল এবং আইভরি হোয়াইট রয়েছে |
2. এভিয়েশন লাইট: 48V/220V ডাবল লাইট এবং সিঙ্গেল লাইট এবং সোলার লাইট | ||
3. লাইটনিং সিস্টেম: 70mm2 G/Y কপার ক্যাবল ডাউন কন্ডাক্টর বা ক্ল্যাম্প সহ 25x3mm তামার ফ্ল্যাট টেপ এবং তামার প্রলিপ্ত স্টিলের বাসবার বা ক্লায়েন্টদের দ্বারা নির্দিষ্ট করা অনুযায়ী লাইটনিং রড। | ||
4. আর্থিং সিস্টেম: আর্থিং রড তামা পরিহিত স্টিল স্ট্র্যান্ড তার এবং লাগ ইত্যাদি সহ বা ক্লায়েন্টদের দ্বারা নির্দিষ্ট অনুযায়ী। | ||
5. ক্লায়েন্টদের দ্বারা নির্দিষ্ট অনুযায়ী ACDB | ||
6. বেড়া: রেজার তার এবং গেট সহ প্যালিসেড বেড়া এবং তারের জালের বেড়া। | ||
7. পতন গ্রেপ্তার সিস্টেম: GB এবং CE শংসাপত্র পতন গ্রেপ্তার সিস্টেম. | ||
8. অপটিক্যাল ফাইবার কেবল: ক্লায়েন্ট দ্বারা নির্দিষ্ট অনুযায়ী | ||
9. জেনারেটর: ক্লায়েন্ট দ্বারা নির্দিষ্ট অনুযায়ী | ||
10. ক্যানোপি এবং জেনারেটর খাঁচা: ক্লায়েন্টদের দ্বারা নির্দিষ্ট অনুযায়ী |
ব্যক্তি যোগাযোগ: Peter
টেল: 86-13958364836
