উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Suntech Power |
সাক্ষ্যদান: | ISO9001,CCC |
মডেল নম্বার: | ACSR |
ন্যূনতম চাহিদার পরিমাণ: | 3000 মি |
---|---|
মূল্য: | Get the newest price |
প্যাকেজিং বিবরণ: | ইরো-কাঠের ড্রাম |
ডেলিভারি সময়: | 10-15 কর্মদিবস |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 3000টন/মাস |
নাম: | কম ভোল্টেজ বৈদ্যুতিক পাওয়ার তারের | মূল: | মাল্টি-কোর |
---|---|---|---|
আবেদন: | ওভারহেড ট্রান্সমিশন এবং বিতরণ | উপাদান: | অ্যালুমিনিয়াম ইস্পাত কন্ডাকটর |
ব্যবহার: | উচ্চ প্রসার্য ইস্পাত স্ট্র্যান্ড | স্ট্যান্ডার্ড: | BS IEC ASTM DIN |
লক্ষণীয় করা: | অ্যালুমিনিয়াম কন্ডাক্টর অ্যালয় রিইনফোর্সড কন্ডাক্টর,ইলেকট্রিক ট্রান্সমিশন বেয়ার কন্ডাক্টর ক্যাবল,স্টিল স্ট্র্যান্ড ACAR কন্ডাক্টর |

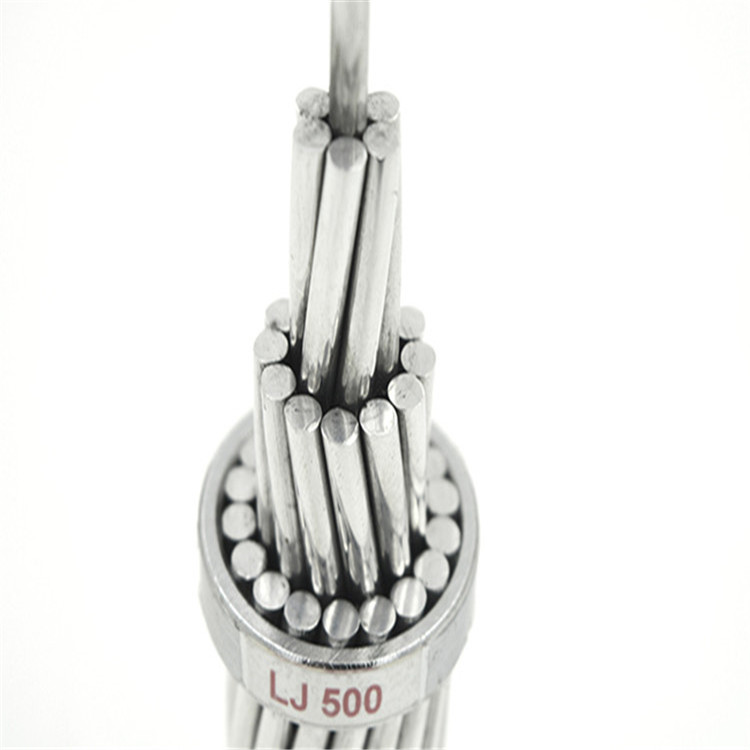

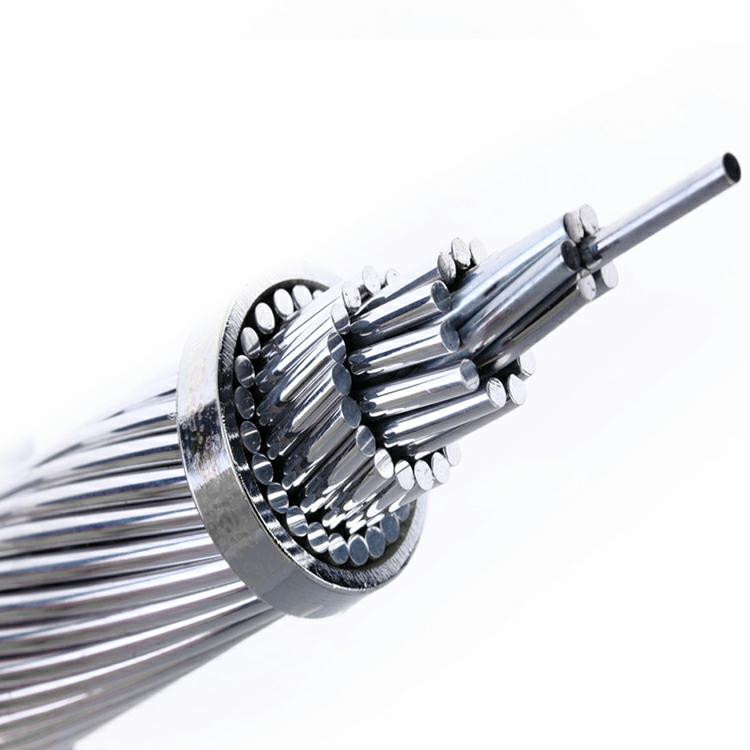

অ্যালুমিনিয়াম কন্ডাক্টর অ্যালয় রিইনফোর্সড ACAR কন্ডাক্টর ইলেকট্রিক ট্রান্সমিশন তার
1. পণ্য বিবরণ
অ্যালুমিনিয়াম কন্ডাক্টর অ্যালয় রিইনফোর্সড (ACAR) উচ্চ শক্তি অ্যালুমিনিয়াম -ম্যাগনেসিয়াম -সিলিকন (AlMgSi) অ্যালয় কোরে অ্যালুমিনিয়াম 1350 এর ঘনীভূতভাবে আটকে থাকা তারের দ্বারা গঠিত হয়।অ্যালুমিনিয়াম 1350 এবং AlMgSi খাদের তারের সংখ্যা তারের নকশার উপর নির্ভর করে।যদিও সাধারণ নকশায় AlMgSi অ্যালয় স্ট্র্যান্ডের একটি স্ট্রেন্ডেড কোর রয়েছে, কিছু নির্দিষ্ট তারের নির্মাণে, AlMgSi অ্যালয় স্ট্র্যান্ডের তারগুলি অ্যালুমিনিয়াম 1350 স্ট্র্যান্ড জুড়ে স্তরগুলিতে বিতরণ করা যেতে পারে।
ACAR একটি সমতুল্য ACSR, AAC বা AAAC এর তুলনায় একটি ভাল যান্ত্রিক এবং বৈদ্যুতিক বৈশিষ্ট্য পেয়েছে।যান্ত্রিক এবং বৈদ্যুতিক বৈশিষ্ট্যগুলির মধ্যে একটি খুব ভাল ভারসাম্য তাই ACAR কে সেরা পছন্দ করে তোলে যেখানে প্রশস্ততা, শক্তি এবং হালকা ওজন লাইন ডিজাইনের প্রধান বিবেচ্য।এই কন্ডাক্টরগুলি ওভারহেড ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনে ব্যাপকভাবে ব্যবহৃত হয়।
মিডাল অ-ফেরতযোগ্য কাঠের/ইস্পাত রিল বা ফেরতযোগ্য ইস্পাত রিলে ACAR তৈরি ও সরবরাহ করতে পারে।
স্ট্যান্ডার্ড BS 215 এর উপর ভিত্তি করে ACSR প্রযুক্তিগত বৈশিষ্ট্য
সাঙ্কেতিক নাম | নামমাত্রঅ্যালুমিনিয়ামএলাকা | স্ট্র্যান্ডিং এবং তারের ব্যাস | এর বিভাগীয় এলাকাঅ্যালুমিনিয়াম | মোট বিভাগীয় এলাকা | প্রায়.সামগ্রিক ব্যাস | প্রায়.ভর | 20 এ DC প্রতিরোধের গণনা করা হয়েছেoগ | গণনা করা ব্রেকিং লোড | |
আল | ইস্পাত | ||||||||
মিমি2 | না./মিমি | মিমি2 | মিমি2 | মিমি | কেজি/কিমি | ওম/কিমি | kN | ||
খরগোশ | 50 | ৬/৩.৩৫ | ১/৩.৩৫ | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
কুকুর | 100 | ৬/৪.৭২ | ৭/১.৫৭ | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
নেকড়ে | 150 | 30/2.59 | ৭/২.৫৯ | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | ৬৯.২ |
ডিঙ্গো | 150 | 18/3.35 | ১/৩.৩৫ | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | ৭/২.৭৯ | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
জেব্রা | 400 | 54/3.18 | ৭/৩.১৮ | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
স্ট্যান্ডার্ড ASTM B 232 এর উপর ভিত্তি করে ACSR প্রযুক্তিগত বৈশিষ্ট্য
সাঙ্কেতিক নাম |
নামমাত্র AWG/MCM |
স্ট্র্যান্ডিং এবং তারের ব্যাস | অ্যালুমিনিয়ামের বিভাগীয় এলাকা | মোট বিভাগীয় এলাকা | প্রায়.সামগ্রিক ব্যাস | প্রায়.ভর | 20 এ DC প্রতিরোধের গণনা করা হয়েছেoগ | গণনা করা ব্রেকিং লোড | |
আল | ইস্পাত | ||||||||
না./মিমি | মিমি2 | মিমি2 | মিমি | কেজি/কিমি | Ω/কিমি | kN | |||
তুরস্ক | 6 | ৬/১.৬৮ | 1/1.68 | 13.29 | 15.48 | ৫.০৪ | 54 | 2.1586 | 5.24 |
রাজহাঁস | 4 | ৬/২.১২ | 1/2.12 | 21.16 | 24.71 | ৬.৩৬ | 85 | 1.3557 | ৮.৩২ |
চড়ুই | 2 | ৬/২.৬৭ | 1/2.67 | 33.61 | 39.22 | ৮.০১ | 136 | 0.8535 | 12.7 |
রবিন | 1 | ৬/৩.০ | 1/3.0 | 42.39 | ৪৯.৪৯ | 9.0 | 171 | 0.6767 | 15.85 |
কাক | 1/0 | ৬/৩.৩৭ | 1/3.37 | 53.48 | ৬২.৩৮ | 10.11 | 216 | 0.5364 | 19.32 |
কোয়েল | 2/0 | ৬/৩.৭৮ | ১/৩.৭৮ | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
2.আবেদন
ACSR, AAC, AAAC, ASCSR এবং ACAR কন্ডাক্টর বিভিন্ন ভোল্টেজ স্তর সহ পাওয়ার ট্রান্সমিশন লাইনে ব্যাপকভাবে ব্যবহৃত হয়।যেহেতু তাদের সাধারণ কাঠামো, সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ, লাইনের জন্য কম খরচ, বৃহৎ সঞ্চালন ক্ষমতা এবং নদী ও উপত্যকা জুড়ে বায়বীয় লাইন স্থাপনের জন্যও উপযুক্ত।
3.মানক
মিডাল দ্বারা নির্মিত ACAR ASTM, AS, BS, CSA, DIN, IEC, NFC, SS-ইত্যাদির মতো সমস্ত আন্তর্জাতিক মানের প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে
4. বৈশিষ্ট্য
প্যাকেজিং এবং শিপিং
গ্রাহকদের জন্য বিভিন্ন প্যাকেজ চয়ন করুন!
আমাদের বৈদ্যুতিক তারের রপ্তানি প্যাকিং বিশেষভাবে পণ্যের গুণমান নিশ্চিত করার জন্য তৈরি করা হয় না পরিবহণের সময় প্রভাবিত হয়।আমাদের বৈদ্যুতিক তারটি প্যাকিংয়ের জন্য বৈদ্যুতিক তারের চাকা ব্যবহার করছে, টিতিনিচাকা সব ইস্পাত, ইস্পাত ফ্রেম এবং fumigated কাঠ, বা fumigated কাঠের ক্ষেত্রে হতে পারে.আমরা তারের বিভিন্ন দৈর্ঘ্যের জন্য বিভিন্ন প্যাকিং ব্যবহার করছি, নিশ্চিত করার জন্য যে ডেলিভারির সময় কোন সমস্যা হবে না পণ্য
1. যদি চাকার ব্যাস 2 এর বেশি হয় মিটার, আমরা পণ্যগুলি প্যাক করার জন্য সমস্ত ইস্পাত চাকা ব্যবহার করছি
2. যদি চাকার ব্যাস 1.4 মিটার থেকে 1.8 মিটারের মধ্যে হয়, তাহলে আমরা ইস্পাত ফ্রেম এবং ফিউমিগেটেড ব্যবহার করছি পণ্য প্যাক করার জন্য কাঠ।
3. চাকার ব্যাস 1.4 মিটারের কম হলে, আমরা পণ্যগুলি প্যাক করার জন্য ধূমায়িত কাঠের চাকা ব্যবহার করব
4. বৈদ্যুতিক তার এবং অল্প পরিমাণে তারের প্যাকিংয়ের জন্য, আমরা ফিউমিগেটেড কাঠের বাক্স ব্যবহার করব প্যাক করার জন্য.
