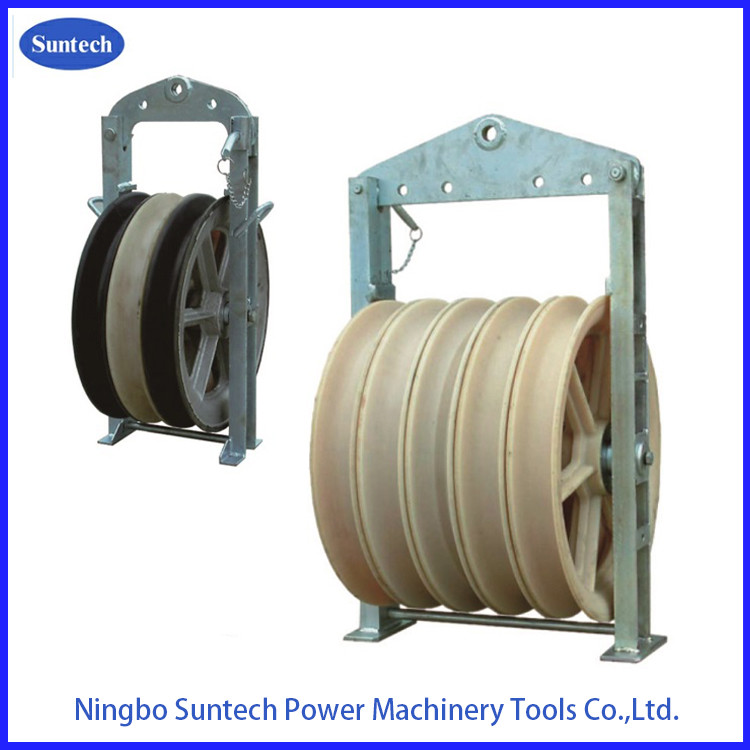

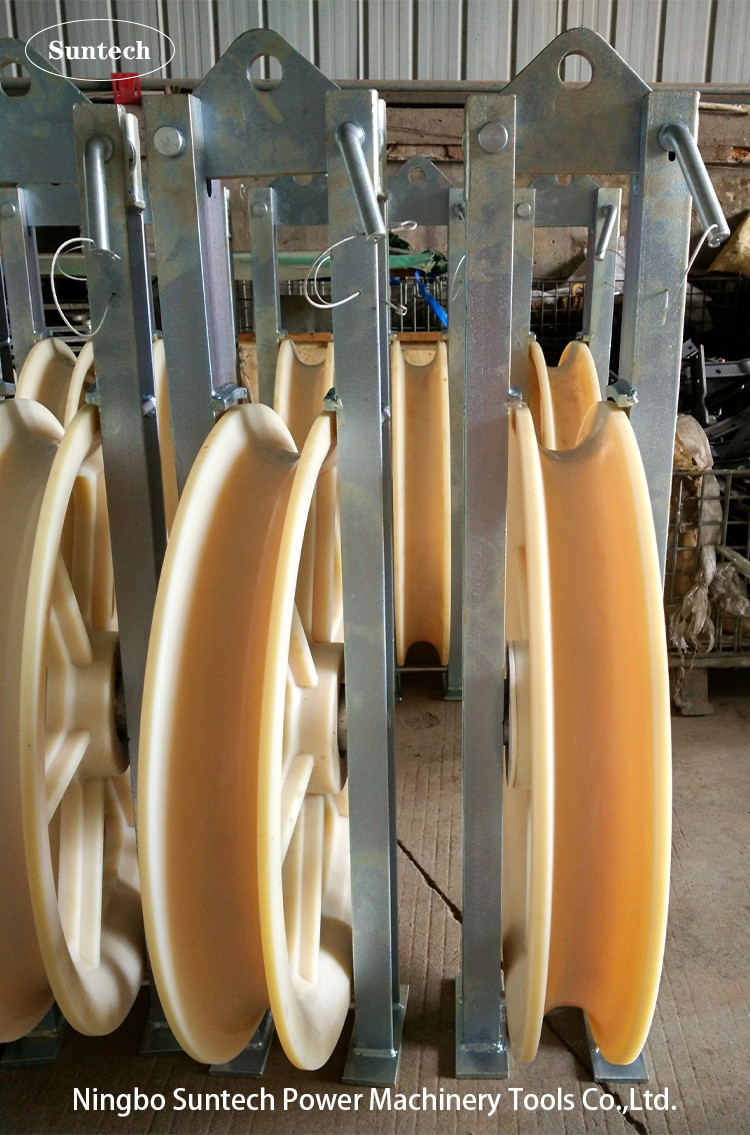

660X100 মিমি নাইলন হুইলস বন্ডেলড ওভারহেড কন্ডাক্টর স্ট্রিংিং ব্লক ট্রান্সমিশন লাইন জন্য

660X100mm একক নাইলন হুইল ব্যান্ডেলড ওভারহেড কন্ডাক্টর স্ট্রিং ব্লক


এই 660 * 100mm বড় ব্যাসার্ধের স্ট্রিং ব্লকটি Φ660 × Φ560 × 100 (মিমি) এর মাত্রা (বাইরের ব্যাসার্ধ × গ্রুভ নীচের ব্যাসার্ধ × স্কেভ প্রস্থ) রয়েছে। স্বাভাবিক পরিস্থিতিতে,এর সর্বোচ্চ উপযুক্ত কন্ডাক্টর হল ACSR500, যার মানে আমাদের কন্ডাক্টিং তারের অ্যালুমিনিয়ামের সর্বাধিক ক্রস সেকশন 500 বর্গ মিমি। সর্বাধিক ব্যাসার্ধ যা স্কিভটি অতিক্রম করে 75mm।স্বাভাবিক পরিস্থিতিতে, সর্বোচ্চ স্প্লাইসিং স্লিভ প্রটেক্টর মডেল J500B হয়। এই স্ট্রিং ব্লক একক sheave, তিন sheaves, পাঁচ sheaves এবং সাত sheaves অনুযায়ী বিভক্ত করা যেতে পারে.সংশ্লিষ্টভাবে, স্ট্রিং ব্লকটি দিয়ে যাওয়া কন্ডাক্টরদের সংখ্যা হলঃ একক কন্ডাক্টর, ডাবল বান্ডেল কন্ডাক্টর, চারটি বান্ডেল কন্ডাক্টর এবং ছয়টি বান্ডেল কন্ডাক্টর।স্কিভ উপাদান অনুযায়ী, এটি এমসি নাইলন উপাদান, অ্যালুমিনিয়াম খাদ উপাদান, নাইলন sheave লেপা রাবার এবং অ্যালুমিনিয়াম sheave লেপা রাবার বিভক্ত করা যেতে পারে। মধ্যবর্তী sheave এছাড়াও ইস্পাত sheave হতে পারে।
স্ট্রিংিং ব্লকের এমসি নাইলন স্লেভেরও 110 মিমি চাকা প্রস্থ রয়েছে। সাধারণ পরিস্থিতিতে,এর সর্বোচ্চ উপযুক্ত কন্ডাক্টরটি এসিএসআর 630,যার মানে আমাদের চালক তারের অ্যালুমিনিয়ামের সর্বোচ্চ ক্রস সেকশন ৬৩০ বর্গ মিমি. সর্বাধিক ব্যাসার্ধ যা sheave মাধ্যমে পাস 85mm হয়. স্বাভাবিক পরিস্থিতিতে সর্বোচ্চ Splicing Sleeve Protector মডেল J630B হয়
