উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001:2008 |
মডেল নম্বার: | CQSB(J)-12kVA/60kV |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 1-2 সপ্তাহ |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 ~ 15 কাজের দিন |
ব্যবহৃত ক্ষেত্র: | বৈদ্যুতিক পরীক্ষা যন্ত্রপাতি | আবেদন: | এসি উচ্চ ভোল্টেজ পরীক্ষা এবং ফুটো বর্তমান পরিমাপ |
---|---|---|---|
সুবিধা: | বড় পাওয়ার আউটপুট, পোর্টেবল, লাইটার | পরীক্ষা বস্তু: | 10kV সুইচ ক্যাবিনেট উইথস্ট্যান্ড ভোল্টেজ টেস্ট, ডিসচার্জ গ্যাপ ডিসচার্জ ভোল্টেজ, লাইটনিং অ্যারেস্টার |
ক্ষমতার বিপরিতে: | 12kVA | অপারেশন ঘন্টা: | রেট ক্যাপাসিটি থেকে ৫ মিনিট কম সময় ধরে অবিচ্ছিন্নভাবে কাজ করুন। |
লক্ষণীয় করা: | এসি প্রতিরোধ ভোল্টেজ পরীক্ষক,12 কেভিএ প্রতিরোধ ভোল্টেজ টেস্ট সরঞ্জাম,পোর্টেবল প্রতিরোধ ভোল্টেজ পরীক্ষক |

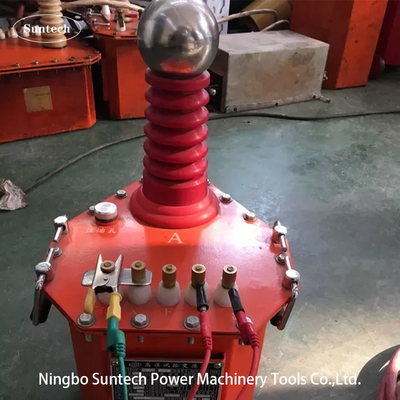

পাওয়ার ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ পরীক্ষার সরঞ্জাম
1প্রধান বৈশিষ্ট্য
সিকিউএসবি সিরিজের উচ্চ-ভোল্টেজ পরীক্ষার ট্রান্সফরমারগুলির ছোট আকার, হালকা ওজন এবং শক্তিশালী বহুমুখিতা বৈশিষ্ট্য রয়েছে।বিভিন্ন বড় এবং ছোট উচ্চ-ভোল্টেজ পরীক্ষার চেম্বার (স্টেশন) এ ব্যাপকভাবে ব্যবহৃত সরঞ্জাম ছাড়াও, তারা সাইটে বিভিন্ন উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নতা পরীক্ষার জন্য আরো উপযুক্ত। পরীক্ষা কনসোল একসাথে একটি শক্তি ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ সম্পূর্ণ পরীক্ষা ডিভাইস গঠন।
2প্রয়োগের ক্ষেত্র
পাওয়ার সিস্টেম অপারেটিং সরঞ্জামগুলির জন্য এসি প্রতিরোধ ভোল্টেজ পরীক্ষা, বিচ্ছিন্নতা সরঞ্জামগুলির জন্য বিচ্ছিন্নতা পারফরম্যান্স পরীক্ষা সম্পাদন করুন এবং 60 কেভি পাওয়ার ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ পরীক্ষার প্রয়োজনীয়তা পূরণ করুন।সরঞ্জাম এই সেট প্রধানত 10kV সুইচওয়্যার প্রতিরোধ ভোল্টেজ পরীক্ষা জন্য ব্যবহৃত হয়, স্রাব ফাঁক স্রাব ভোল্টেজ, এবং বজ্রপাতকারী এসি রেফারেন্স ভোল্টেজ পরীক্ষা এবং গ্রামীণ বিতরণ নেটওয়ার্ক ট্রান্সফরমার পরীক্ষা, ইত্যাদি।
3. ব্যবহারের শর্তাবলী
1) উচ্চতাঃ ≤১০০০ মিটার
2) পরিবেষ্টিত তাপমাত্রাঃ -20°C+50°C
3) আপেক্ষিক বায়ু আর্দ্রতাঃ ≤ 80%, কোন ঘনীভবন নেই
4) ভূমিকম্প প্রতিরোধেরঃ ≤8
5) স্থল অনুভূমিক ত্বরণ 3.0m/s2, স্থল উল্লম্ব ত্বরণ 1.5m/s2
6) পাওয়ার সাপ্লাই ভোল্টেজের তরঙ্গরূপ একটি প্রকৃত সাইন তরঙ্গ এবং তরঙ্গরূপ বিকৃতি হার 3% এর কম
7) একটি নির্ভরযোগ্য গ্রাউন্ডিং পয়েন্ট সেট করুন, গ্রাউন্ডিং প্রতিরোধের <0.5Ω
8) ইনস্টলেশনের স্থানঃ অভ্যন্তরীণ এবং বহিরঙ্গন
4. প্রযুক্তিগত মান অনুসরণ
GB 50150-2016 বৈদ্যুতিক সরঞ্জাম ইনস্টলেশন ইঞ্জিনিয়ারিং বৈদ্যুতিক সরঞ্জাম হস্তান্তর পরীক্ষার মান
Q/CSG1205019-2018 পাওয়ার সরঞ্জাম হস্তান্তর গ্রহণের নিয়মাবলী
উচ্চ ভোল্টেজ পরীক্ষাগারের জন্য GB 26861-2011 বৈদ্যুতিক শক্তি নিরাপত্তা কাজের নিয়মের অংশ
DL 5009.3-2013 বৈদ্যুতিক শক্তি নির্মাণের জন্য নিরাপত্তা কাজ নিয়ম অংশ 3: সাবস্টেশন
JB/T9641 পরীক্ষার ট্রান্সফরমার
GB10229 রিঅ্যাক্টর
GB1094.1GB1094.5 পাওয়ার ট্রান্সফরমার
জিবি/টি।311.১ উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন সরঞ্জামগুলির বিচ্ছিন্নতা এবং সমন্বয়
GB/T16927.1 হাই ভোল্টেজ টেস্ট টেকনোলজি পার্ট ওয়ান সাধারণ পরীক্ষার প্রয়োজনীয়তা
GB/T16927.2 হাই ভোল্টেজ টেস্ট টেকনোলজি পার্ট ২ পরিমাপ সিস্টেম
GB7328 ট্রান্সফরমার এবং রিঅ্যাক্টরগুলির শব্দ স্তর পরিমাপ
GB/T509 পাওয়ার ট্রান্সফরমার টেস্ট গাইড
GB4208 আবরণ সুরক্ষা স্তর
GB/T191 প্যাকেজিং, স্টোরেজ এবং পরিবহন গ্রাফিকাল মার্ক
DL/T 848.2 উচ্চ ভোল্টেজ পরীক্ষার সরঞ্জামগুলির জন্য সাধারণ প্রযুক্তিগত শর্তাবলী পার্ট 2: পাওয়ার ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ পরীক্ষার সরঞ্জাম
GB5273 ট্রান্সফরমার, উচ্চ-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি এবং বুশিং এর টার্মিনাল
GB/T11920 বিদ্যুৎকেন্দ্রের বৈদ্যুতিক অংশগুলির কেন্দ্রীয় নিয়ন্ত্রণ ডিভাইসের জন্য সাধারণ প্রযুক্তিগত শর্তাবলী
আইইসি ৬০-১ উচ্চ ভোল্টেজ পরীক্ষার প্রযুক্তি
DL/T 846.1 উচ্চ ভোল্টেজ পরীক্ষার সরঞ্জামগুলির জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা পার্ট 1: উচ্চ ভোল্টেজ ডিভাইডার পরিমাপ সিস্টেম
5. সরঞ্জাম সম্পূর্ণ সেট গঠন
1) inflatable এসি পরীক্ষা ট্রান্সফরমার CQSB ((J) -12kVA/60kV/0.2kV 1 সেট
2) 1 কনসোল (ভোল্টেজ নিয়ন্ত্রক সহ) TC-12kVA/0.22kV
3) সুরক্ষা বর্তমান সীমাবদ্ধ প্রতিরোধক BHR- 0.2A/0.6kΩ 1 পিসি
6. সামগ্রিক প্রযুক্তিগত পরামিতি
১) নামমাত্র ক্ষমতাঃ ১২ কেভিএ;
২) কাজের শক্তি সরবরাহঃ ২২০ ভোল্ট;
3) কাজের ফ্রিকোয়েন্সিঃ 50Hz;
৪) নামমাত্র আউটপুট ভোল্টেজঃ ৬০ কেভি (এসি);
5) নামমাত্র আউটপুট বর্তমানঃ 0.2A
6) নিরোধক স্তরঃ নামমাত্র ভোল্টেজের 1.1 গুণ লোডের অধীনে 10 মিনিটের জন্য রাখা, সমস্ত অংশ স্বাভাবিক;
7) তরঙ্গের আকৃতিঃ সাইনস তরঙ্গ
৮) তরঙ্গের বিকৃতিঃ <৩%
9) চলার সময়ঃ নামমাত্র ক্ষমতা অধীনে 5 মিনিট অবিচ্ছিন্ন কাজ;
10) তাপমাত্রা বৃদ্ধিঃ নামমাত্র অপারেশন অবস্থার অধীনে প্রতিটি উপাদান তাপমাত্রা বৃদ্ধি ≤ 65K হয়;
11) উচ্চ ভোল্টেজ স্থিতিশীলতা, ছোট এলোমেলো ওঠানামা, ≤1% যখন পাওয়ার সাপ্লাই ভোল্টেজ ±10% পরিবর্তন হয়
12) পরীক্ষার ট্রান্সফরমার এবং কনসোল পৃথক কাঠামো
13) সরঞ্জামের ব্যবহারের সময়কালঃ ১০ বছরের বেশি;
