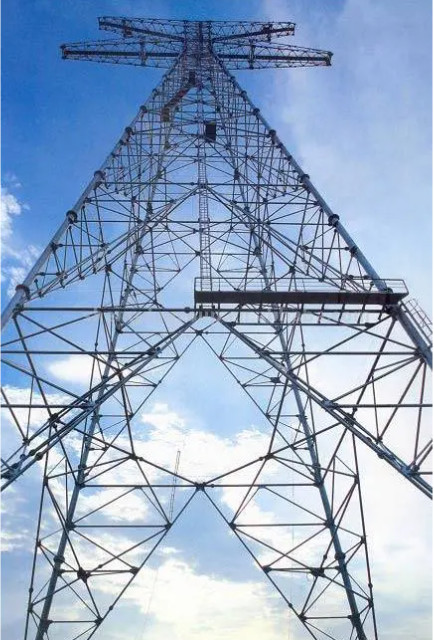

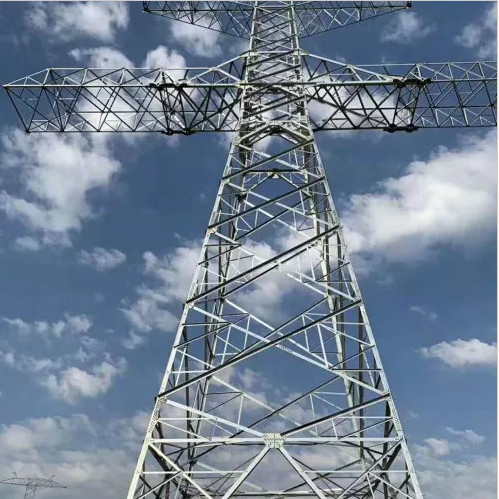

বৈদ্যুতিক ট্রান্সমিশন লাইনের জন্য এইচডিজি অ্যাঙ্গার স্টিল ল্যাটিস টাওয়ার

হট ডিপ গ্যালভানাইজেশন কৌণিক ল্যাটিস স্টিল টাওয়ার বৈদ্যুতিক ট্রান্সমিশন লাইন টাওয়ার

ট্রান্সমিশন লাইন টাওয়ার হয় মনোপোলার বা বাইপোলার সিস্টেম।বাইপোলার সিস্টেমের সাথে, টাওয়ারের প্রতিটি পাশে একটি কন্ডাক্টর সহ একটি কন্ডাক্টর ব্যবস্থা ব্যবহার করা হয়।কিছু স্কিমে, গ্রাউন্ড কন্ডাক্টর ইলেক্ট্রোড লাইন বা গ্রাউন্ড রিটার্ন হিসাবে ব্যবহৃত হয়।এই ক্ষেত্রে, পাইলনের বৈদ্যুতিক রাসায়নিক ক্ষয় রোধ করার জন্য পাইলনগুলিতে সার্জ অ্যারেস্টর দিয়ে সজ্জিত ইনসুলেটরগুলির সাথে এটি ইনস্টল করতে হয়েছিল।গ্রাউন্ড রিটার্ন সহ একক-পোল সানটেক ট্রান্সমিশনের জন্য, শুধুমাত্র একটি কন্ডাক্টর সহ টাওয়ার ব্যবহার করা যেতে পারে।অনেক ক্ষেত্রে, তবে, টাওয়ারগুলি পরবর্তীতে দ্বি-মেরু ব্যবস্থায় রূপান্তরের জন্য ডিজাইন করা হয়েছে।এই ক্ষেত্রে, প্রায়শই টাওয়ারের উভয় পাশে কন্ডাক্টরগুলি যান্ত্রিক কারণে ইনস্টল করা হয়।দ্বিতীয় মেরুটির প্রয়োজন না হওয়া পর্যন্ত, এটি হয় ইলেক্ট্রোড লাইন হিসাবে ব্যবহৃত হয় বা ব্যবহৃত মেরুটির সাথে সমান্তরালভাবে যুক্ত হয়।পরবর্তী ক্ষেত্রে, কনভার্টার স্টেশন থেকে আর্থিং (গ্রাউন্ডিং) ইলেক্ট্রোড পর্যন্ত লাইনটি ভূগর্ভস্থ তারের মতো, পথের আলাদা ডানদিকে ওভারহেড লাইন হিসাবে বা গ্রাউন্ড কন্ডাক্টর ব্যবহার করে নির্মিত হয়।

কন্ডাক্টর লোড, ভারসাম্যহীন কন্ডাক্টর, বাতাস এবং যেকোনো দিকে বরফের কারণে টাওয়ারগুলি স্ব-সমর্থক এবং সমস্ত শক্তিকে প্রতিরোধ করতে সক্ষম হতে পারে।এই ধরনের টাওয়ারগুলির প্রায়শই আনুমানিক বর্গাকার ঘাঁটি থাকে এবং সাধারণত মাটির সাথে চারটি বিন্দুর যোগাযোগ থাকে।

একটি আধা-নমনীয় টাওয়ার ডিজাইন করা হয়েছে যাতে এটি ওভারহেড গ্রাউন্ডিং তার ব্যবহার করে যান্ত্রিক লোড সংলগ্ন কাঠামোতে স্থানান্তর করতে পারে, যদি একটি ফেজ কন্ডাকটর ভেঙে যায় এবং কাঠামোটি ভারসাম্যহীন লোডের সাপেক্ষে হয়।এই ধরনের অতিরিক্ত-উচ্চ ভোল্টেজের ক্ষেত্রে উপযোগী, যেখানে ফেজ কন্ডাক্টর বান্ডিল করা হয় (প্রতি ফেজে দুই বা তার বেশি তার)।একটি বিপর্যয়কর দুর্ঘটনা বা ঝড় বাদ দিলে তাদের সকলের একবারে ভেঙে যাওয়ার সম্ভাবনা নেই।

একটি গাইড মাস্টের একটি খুব ছোট পায়ের ছাপ থাকে এবং কাঠামো এবং কন্ডাক্টর থেকে ভারসাম্যহীন টেনশন লোডকে সমর্থন করার জন্য টানতে গাই তারের উপর নির্ভর করে।একটি guyed টাওয়ার একটি V আকারে তৈরি করা যেতে পারে, যা ওজন এবং খরচ বাঁচায়।
