কারখানা গ্যালভানাইজড স্টিল মনোপোল মাইক্রোওয়েভ অ্যান্টেনা রেডিও টাওয়ার
সানটেক পাওয়ার গ্রুপচীনের বৃহত্তম প্রকিউরমেন্ট, ইঞ্জিনিয়ারিং এবং কন্ট্রাক্টিং গ্রুপ কোম্পানিগুলির মধ্যে একটি। আমাদের গ্রুপ শাখা কোম্পানি এবং কারখানা ইতিমধ্যেই 26 বছরেরও বেশি সময় ধরে বৈদ্যুতিক শক্তির ক্ষেত্রে নিযুক্ত রয়েছে।
এসটিল স্ট্রাকচার ইন্ডাস্ট্রি বিশেষ করে ইস্পাত টাওয়ার এবং সম্পর্কিত পণ্য যার মধ্যে রয়েছে পাওয়ার টাওয়ার এবং সাবস্টেশন স্ট্রাকচার, টেলিকমিউনিকেশন টাওয়ার এবং টেলিকম সাইটের সম্পর্কিত পণ্য, রাস্তার আলোর খুঁটি ইত্যাদি।

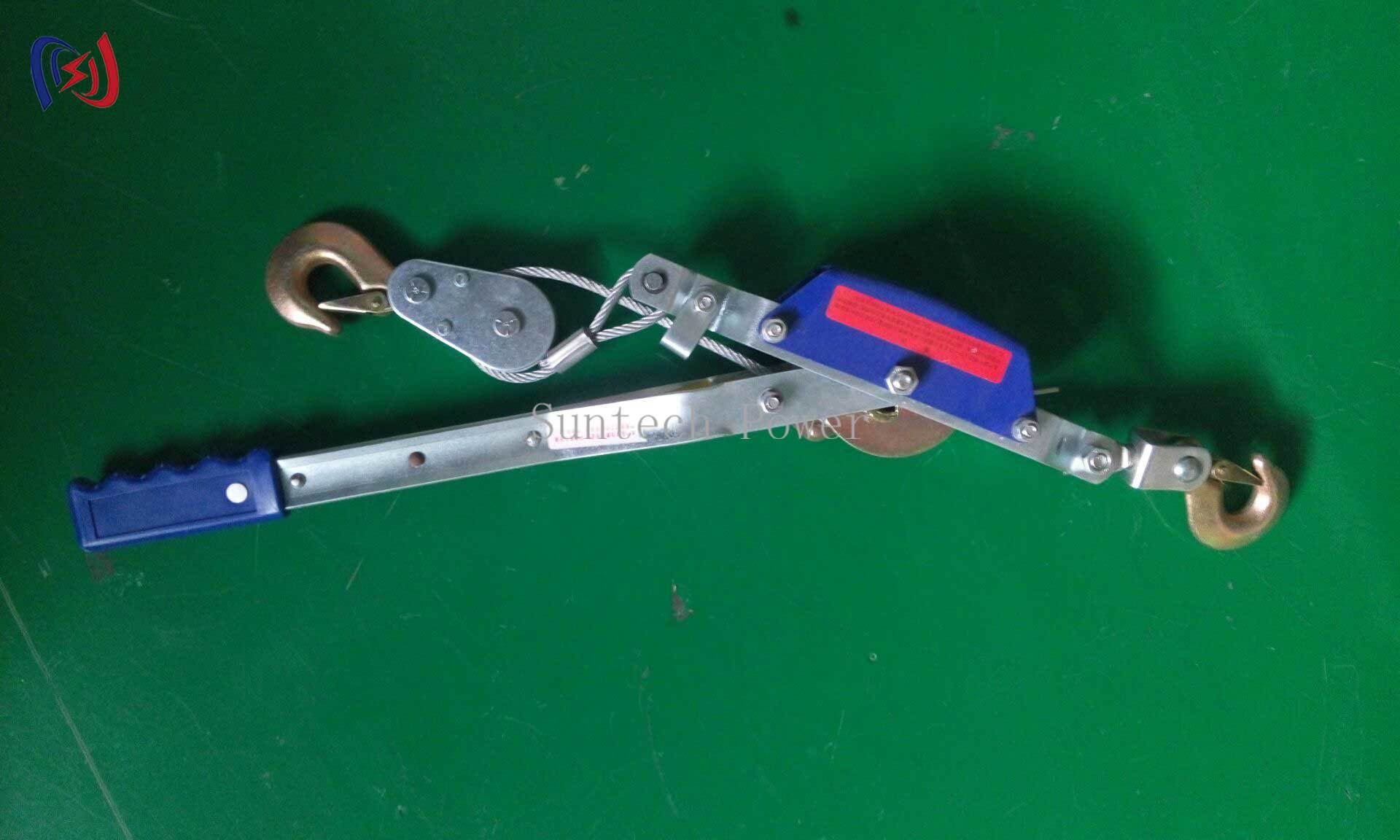

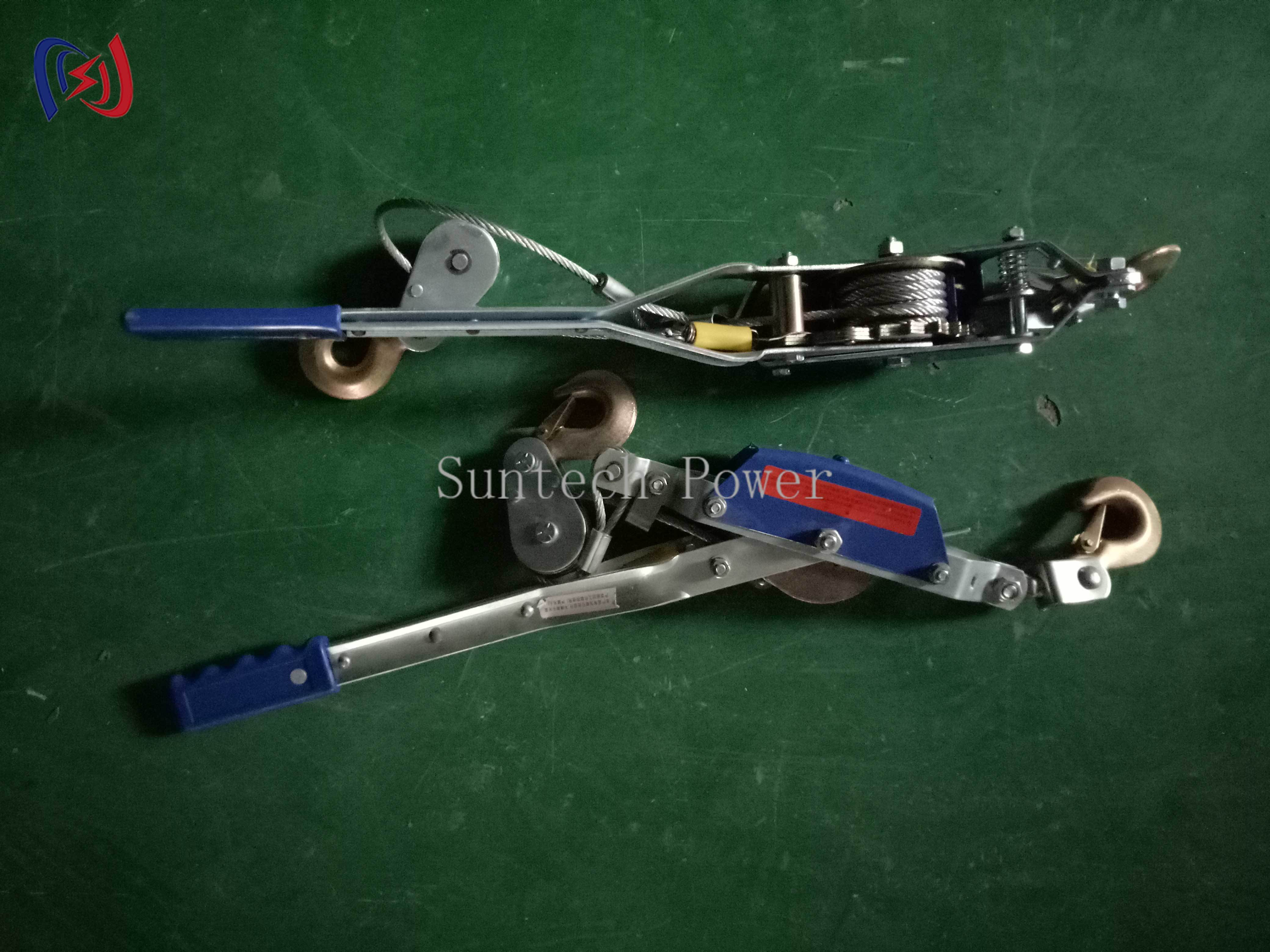

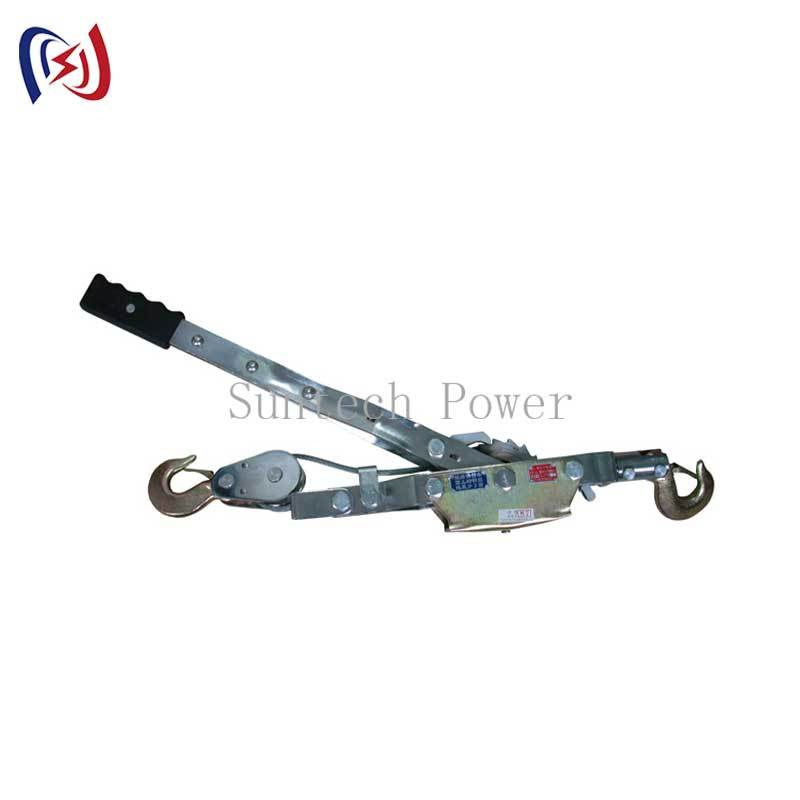

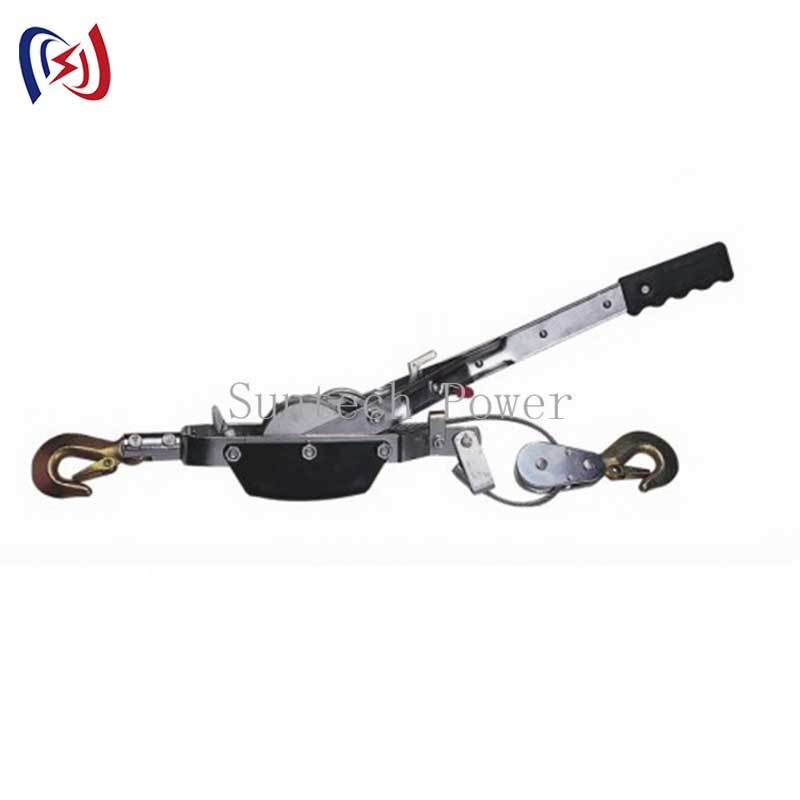

ট্রান্সমিশন লাইন স্ট্রিংিং টুলস এবং ইকুইপমেন্ট, আন্ডারগ্রাউড ক্যাবল টানিং টুলস ইনকডেড স্ট্রিংিং ব্লক, হোয়েস্টিং ট্যাকল, ক্যাবল রোলার, কন্ডাক্টর গ্রিপার, গ্যাসোলিন চালিত উইঞ্চ, হাইড্রোলিক পুলার টেনশনার, জিন পোলস, ইন্সপেকশন ট্রলি এবং অন্যান্য রেটিংমেশিন
শক্তিচইটিংস,tর্যান্সমিশনinsulatorsএবং Wires এবংগসক্ষমসাসপেনশন ইনসুলেটর, গ্লাস ইনসুলেটর, পোর্সেলিন ইনসুলেটর, অ্যালুমিনিয়াম কন্ডাকটর স্টিল রিইনফোর্সড, সমস্ত অ্যালুমিনিয়াম অ্যালয় কন্ডাক্টর, অ্যালুমিনিয়াম পরিহিত স্টিল স্ট্র্যান্ড, এরিয়াল বাউন্ডেড কেবল, পাওয়ার ক্যাবল, হোল্ডিং ক্ল্যাম্প, পুলি সহ ক্ল্যাম্প টানানো, আর্চ প্লেট, কানেক্টর পাইপ এবং রেটযুক্ত।

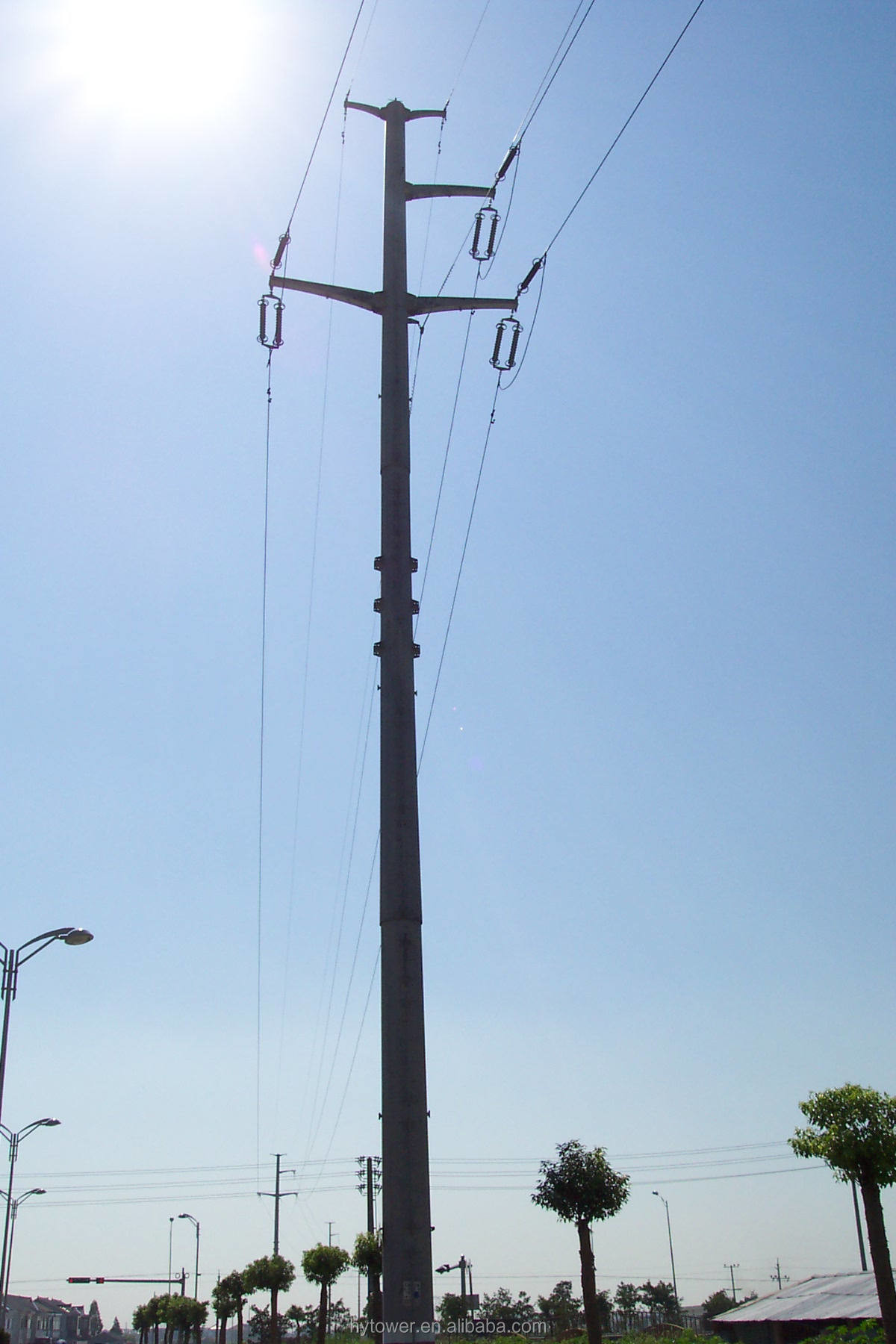

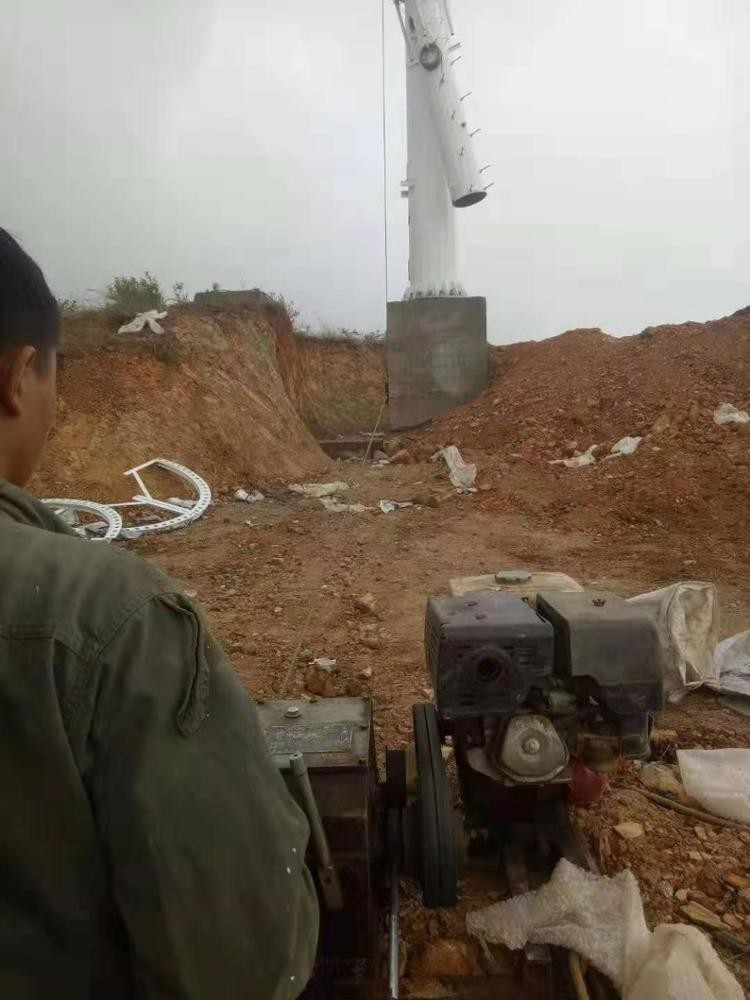

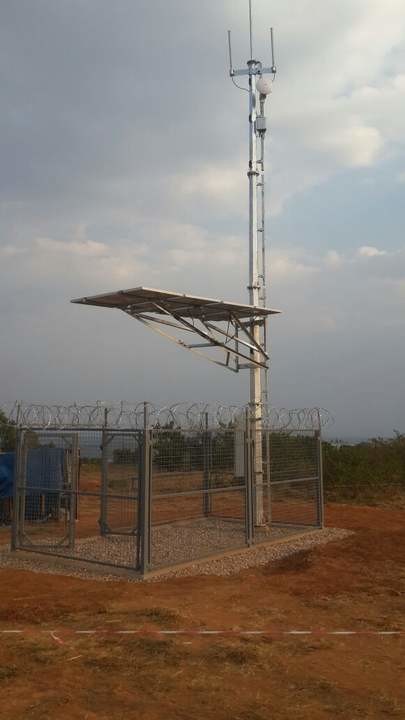

মনোপোল টাওয়ার
একক টিউব টাওয়ার যাকে মনোপোল টাওয়ারও বলা হয়, এটি একটি সাধারণভাবে ব্যবহৃত প্রকার, সুন্দর চেহারা সহ,
9 থেকে 18 বর্গ মিটারের একটি ছোট এলাকা জুড়ে, খরচ - কার্যকর, এবং বেশিরভাগ দ্বারা গৃহীত হয়
নির্মাণ.টাওয়ার বডি আরও যুক্তিসঙ্গত বিভাগ গ্রহণ করে, যা উচ্চ শক্তির মাধ্যমে সংযুক্ত
বল্টুএটিতে সহজ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং এটি বিভিন্ন জটিল ক্ষেত্র সাইটের সাথে মানিয়ে নিতে পারে।
গাইড টাওয়ার
Guyed টাওয়ার একটি অভিনব চেহারা আছে, এবং এর সবচেয়ে বড় বৈশিষ্ট্য ইস্পাত গাই তার ব্যবহার করে শক্তিশালী করা হয়.
Guyed টাওয়ার হল একটি সাধারণ ধরনের যোগাযোগ টাওয়ার যা লাভজনক এবং ব্যবহারিক।এটা হালকা এবং
অন্যদের তুলনায় সস্তা।এটি ভৌগলিক বিস্তৃত এলাকার জন্য খুবই উপযুক্ত।
স্ব-সহায়ক টাওয়ার
স্ব-সহায়ক টাওয়ার সাধারণত 4leg টাওয়ারের 3leg হয় এবং এর উপাদান হল স্টিল পাইপ বা অ্যাঙ্গেল স্টিল।জন্য
সংযোগ, টিউবুলার টাওয়ার ফ্ল্যাঞ্জ দ্বারা সংযুক্ত, এবং কোণ ইস্পাত টাওয়ার বাদাম এবং বোল্ট দ্বারা সংযুক্ত।
ট্রাnsmission লাইন ইস্পাত টাওয়ার এবং সাবস্টেশন কাঠামো- পণ্যের বিবরণ এবং প্রধান পরামিতি
| না. |
বর্ণনা |
বিস্তারিত স্পেসিফিকেশন এবং প্রধান নকশা পরামিতি |
| 1 |
ডিজাইন কোড |
1. চীনা জাতীয় মান
কDL/T 5154-2002 ওভারহেড ট্রান্সমিশন লাইনের টাওয়ার এবং পোল স্ট্রাকচারের ডিজাইনের প্রযুক্তিগত নিয়ন্ত্রণ
খ.DL/T 5219-2005 ওভারহেড ট্রান্সমিশন লাইনের ফাউন্ডেশন ডিজাইন করার জন্য প্রযুক্তিগত নিয়ন্ত্রণ
2. আমেরিকান স্ট্যান্ডার্ড:
কASCE 10-97-2000 ল্যাটিসড স্টিল ট্রান্সমিশন স্ট্রাকচারের ডিজাইন
খ.ACI 318-02 স্ট্রাকচার কংক্রিটের জন্য বিল্ডিং কোডের প্রয়োজনীয়তা
|
| 2 |
ডিজাইন সফটওয়্যার |
PLS এবং MS টাওয়ার, SAP2000, AutoCAD, STW, TWsolid, SLCAD ইত্যাদি |
| 3 |
ডিজাইন লোড হচ্ছে |
বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা প্রয়োজনীয়তা এবং স্পেসিফিকেশন অনুযায়ী। |
| 4 |
লোড পরীক্ষা/ধ্বংসাত্মক পরীক্ষা |
প্রয়োজনে আমরা সরকারী কর্তৃপক্ষ দ্বারা এটির ব্যবস্থা করতে পারি এবং এই ধরনের পরীক্ষার খরচ টাওয়ারের মূল্য থেকে আলাদা। |
| 5 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ট্রান্সমিশন লাইন |
| 6 |
হট-ডিপ গ্যালভানাইজেশন |
ISO 1461-2009, ASTM A123 |
| 7 |
ইস্পাত গ্রেড |
1. উচ্চ শক্তি কম খাদ কাঠামোগত ইস্পাত: Q420B যা ASTM Gr60 এর সমতুল্য
2. উচ্চ শক্তি কম খাদ স্ট্রাকচারাল স্টিল: Q355B যা ASTM Gr50 বা S355JR এর সমতুল্য
3. কার্বন স্ট্রাকচারাল স্টিল: Q235B যা ASTM A36 বা S235JR এর সমতুল্য
|
| 8 |
Bolts এবং বাদাম |
চীনা, ISO এবং DIN উভয় স্ট্যান্ডার্ডের জন্য প্রধানত ISO 898 গ্রেড 6.8 এবং 8.8 বোল্ট |
| 9 |
টাওয়ারের ধরন |
কৌণিক টাওয়ার, টিউবুলার টাওয়ার, গাইড মাস্ট, মনোপোল টাওয়ার |
| 10 |
টাওয়ারের ধরন |
সাসপেনশন টাওয়ার, টেনশন টাওয়ার, ডেড টাওয়ার, সাবস্টেশন স্ট্রাকচার |
| 11 |
ওয়ারেন্টি |
টাওয়ার কাঠামো: 10 বছর |
| 12 |
রিটার্ন পিরিয়ড |
50 বছর |
| 13 |
পরিবহন |
আমরা বিশ্বের বৃহত্তম বন্দরের খুব কাছাকাছি যা সমুদ্র পরিবহনের জন্য আমাদের সুবিধা। |
| 14 |
মান নিয়ন্ত্রণ |
ISO 9001 সিস্টেম অনুসরণ করুন এবং পরিমাণ এবং গুণমান উভয়ের জন্য কাঁচামাল, প্রোটোটাইপ সমাবেশ পরীক্ষা, গ্যালভানাইজেশন পরীক্ষা এবং প্রি-শিপমেন্ট পরিদর্শনের জন্য কঠোরভাবে QC পরিদর্শন করুন
আমরা প্রথম গুণমান এবং 100% পরিদর্শন অনুপাত ব্যবহার করি।
|
প্রধান বৈশিষ্ট্য
1. আমরা ক্লায়েন্ট প্রয়োজনীয় অঙ্কন উপর পণ্য বেস সরবরাহ করতে পারেন, কিন্তু কোনো ধরনের জন্য নকশা সরবরাহ করতে পারেন
বাতির খুঁটি, বৈদ্যুতিক খুঁটি, রাস্তার আলোর খুঁটি, উঁচু মাস্টের খুঁটি, বাগানের আলোর খুঁটি, আউটডোর আলো
, আউটডোর আলোর খুঁটি, পতাকা খুঁটি, ট্রাফিক আলোর খুঁটি, আলো, রাস্তার আলোর খুঁটি।
2. উপাদান: Q235 থেকে Q460, ASTM573 GR65, GR50, SS400, SS490, ST52-3 সমতুল্য হট রোল্ড কয়েল
মানক উপকরণ
3. চুক্তি: হট ডিপ গ্যালভানাইজড অনুসরণ করে ASTM A 123 বা ক্লায়েন্ট দ্বারা প্রয়োজনীয় অন্য কোনো মান।
4. প্যাকিং: প্লাস্টিক বুলবেল, ম্যাট এবং স্ট্র বেল বা নিম্নলিখিত ক্লায়েন্ট প্রয়োজন
5. দৈর্ঘ্য: একবার গঠনের 16 মিটারের মধ্যে (একক বিভাগ)
6. বেধ: 1 মিমি থেকে 25 মিমি পর্যন্ত
7. আকৃতি: বহুভুজ (6-পার্শ্ব, 8-পার্শ্ব, 12-পার্শ্ব, 16-পাশ) বৃত্তাকার টেপারড।
8. 110KV থেকে 220kv
9. সহজ ইনস্টল এবং রক্ষণাবেক্ষণ.
