বন্ধনী সহ টেলিযোগাযোগের জন্য হালকা উচ্চ ইস্পাত গ্যালভানাইজড মাস্ট টাওয়ার পোল
4 পায়ের বর্গক্ষেত্র টেলিকম জালি কৌণিক টাওয়ার বৈশিষ্ট্য:
কোণ ইস্পাত টাওয়ারের ভাল অনমনীয়তা রয়েছে, বেসের অনুভূমিক স্থানচ্যুতির জন্য উচ্চ প্রয়োজনীয়তার জন্য উপযুক্ত
স্টেশনসহজ গঠন, সহজ প্রক্রিয়াকরণ, কারখানা উৎপাদনের জন্য সুবিধাজনক।সাধারণত উচ্চ টাওয়ার টাইপ,
প্রয়োজনীয়তা পূরণের জন্য উপযুক্ত।বড় উত্তোলন সরঞ্জামগুলিতে আবেদন করার দরকার নেই, ইনস্টলেশন সুবিধাজনক।
গ্রামীণ এবং শহরতলির এলাকার জন্য প্রযোজ্য যা খোলা, চেহারার প্রয়োজনীয়তার উপর নিম্ন এলাকা।
প্রস্তুতকারক সরবরাহকৃত স্ব-সহায়ক 3 পায়ের টেলিকম স্টিল টিউব টাওয়ারটি স্টিলের টিউব দিয়ে তৈরি, ডিজাইন করা হয়েছে
একটি টিউবুলার বেস প্যাটার্ন। যোগাযোগ টাওয়ারটি মাঝারি থেকে ভারী বোঝার জন্য অপ্টিমাইজ করা হয়েছে যা এর জন্য ব্যবহৃত হয়
স্ট্যান্ডার্ড সেলুলার সাইট।3 লেগ টিউবুলার উচ্চ মানের 60 মি টেলিকমিউনিকেশন স্টিল টাওয়ার সজ্জিত করা যেতে পারে
কাজ বা বিশ্রামের প্ল্যাটফর্ম, অ্যান্টেনা মাউন্ট, নিরাপত্তা ডিভাইস, বাধা আলোর মতো বিভিন্ন জিনিসপত্র সহ,
বাজ সুরক্ষা কিট এবং আরও অনেক কিছু।সমস্ত আনুষাঙ্গিক যে কোন পছন্দসই উচ্চতা এবং অভিযোজনে ইনস্টল করা যেতে পারে
গ্রাহকের স্পেসিফিকেশন অনুযায়ী।
ট্রাnsmission লাইন ইস্পাত টাওয়ার এবং সাবস্টেশন কাঠামো- পণ্যের বিবরণ এবং প্রধান পরামিতি
| না. |
বর্ণনা |
বিস্তারিত স্পেসিফিকেশন এবং প্রধান নকশা পরামিতি |
| 1 |
ডিজাইন কোড |
1. চীনা জাতীয় মান
কDL/T 5154-2002 ওভারহেড ট্রান্সমিশন লাইনের টাওয়ার এবং পোল স্ট্রাকচারের ডিজাইনের প্রযুক্তিগত নিয়ন্ত্রণ
খ.DL/T 5219-2005 ওভারহেড ট্রান্সমিশন লাইনের ফাউন্ডেশন ডিজাইন করার জন্য প্রযুক্তিগত নিয়ন্ত্রণ
2. আমেরিকান স্ট্যান্ডার্ড:
কASCE 10-97-2000 ল্যাটিসড স্টিল ট্রান্সমিশন স্ট্রাকচারের ডিজাইন
খ.ACI 318-02 স্ট্রাকচার কংক্রিটের জন্য বিল্ডিং কোডের প্রয়োজনীয়তা
|
| 2 |
ডিজাইন সফটওয়্যার |
PLS এবং MS টাওয়ার, SAP2000, AutoCAD, STW, TWsolid, SLCAD ইত্যাদি |
| 3 |
ডিজাইন লোড হচ্ছে |
বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা প্রয়োজনীয়তা এবং স্পেসিফিকেশন অনুযায়ী। |
| 4 |
লোড পরীক্ষা/ধ্বংসাত্মক পরীক্ষা |
প্রয়োজনে আমরা সরকারী কর্তৃপক্ষ দ্বারা এটির ব্যবস্থা করতে পারি এবং এই ধরনের পরীক্ষার খরচ টাওয়ারের মূল্য থেকে আলাদা। |
| 5 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ট্রান্সমিশন লাইন |
| 6 |
হট-ডিপ গ্যালভানাইজেশন |
ISO 1461-2009, ASTM A123 |
| 7 |
ইস্পাত গ্রেড |
1. উচ্চ শক্তি কম খাদ কাঠামোগত ইস্পাত: Q420B যা ASTM Gr60 এর সমতুল্য
2. উচ্চ শক্তি কম খাদ স্ট্রাকচারাল স্টিল: Q355B যা ASTM Gr50 বা S355JR এর সমতুল্য
3. কার্বন স্ট্রাকচারাল স্টিল: Q235B যা ASTM A36 বা S235JR এর সমতুল্য
|
| 8 |
Bolts এবং বাদাম |
চীনা, ISO এবং DIN উভয় স্ট্যান্ডার্ডের জন্য প্রধানত ISO 898 গ্রেড 6.8 এবং 8.8 বোল্ট |
| 9 |
টাওয়ারের ধরন |
কৌণিক টাওয়ার, টিউবুলার টাওয়ার, গাইড মাস্ট, মনোপোল টাওয়ার |
| 10 |
টাওয়ারের ধরন |
সাসপেনশন টাওয়ার, টেনশন টাওয়ার, ডেড টাওয়ার, সাবস্টেশন স্ট্রাকচার |
| 11 |
ওয়ারেন্টি |
টাওয়ার কাঠামো: 10 বছর |
| 12 |
রিটার্ন পিরিয়ড |
50 বছর |
| 13 |
পরিবহন |
আমরা বিশ্বের বৃহত্তম বন্দরের খুব কাছাকাছি যা সমুদ্র পরিবহনের জন্য আমাদের সুবিধা। |
| 14 |
মান নিয়ন্ত্রণ |
ISO 9001 সিস্টেম অনুসরণ করুন এবং পরিমাণ এবং গুণমান উভয়ের জন্য কাঁচামাল, প্রোটোটাইপ সমাবেশ পরীক্ষা, গ্যালভানাইজেশন পরীক্ষা এবং প্রি-শিপমেন্ট পরিদর্শনের জন্য কঠোরভাবে QC পরিদর্শন করুন
আমরা প্রথম গুণমান এবং 100% পরিদর্শন অনুপাত ব্যবহার করি।
|
সানটেক পাওয়ার গ্রুপচীনের বৃহত্তম প্রকিউরমেন্ট, ইঞ্জিনিয়ারিং এবং কন্ট্রাক্টিং গ্রুপ কোম্পানিগুলির মধ্যে একটি। আমাদের গ্রুপ শাখা কোম্পানি এবং কারখানা ইতিমধ্যেই 26 বছরেরও বেশি সময় ধরে বৈদ্যুতিক শক্তির ক্ষেত্রে নিযুক্ত রয়েছে।
এসটিল স্ট্রাকচার ইন্ডাস্ট্রি বিশেষ করে ইস্পাত টাওয়ার এবং সম্পর্কিত পণ্য যার মধ্যে রয়েছে পাওয়ার টাওয়ার এবং সাবস্টেশন স্ট্রাকচার, টেলিকমিউনিকেশন টাওয়ার এবং টেলিকম সাইটের সম্পর্কিত পণ্য, রাস্তার আলোর খুঁটি ইত্যাদি।

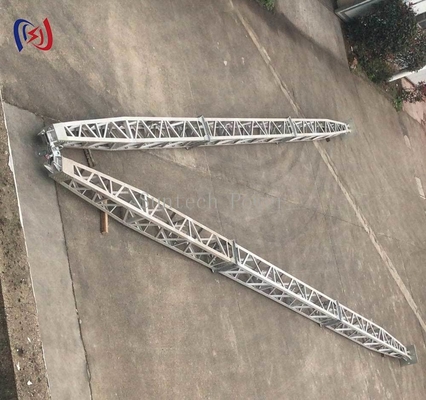

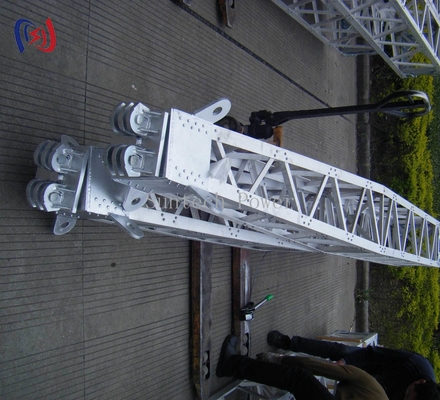

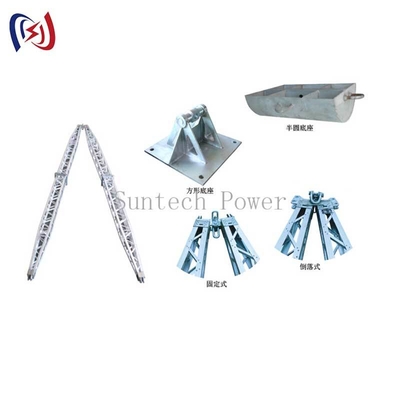

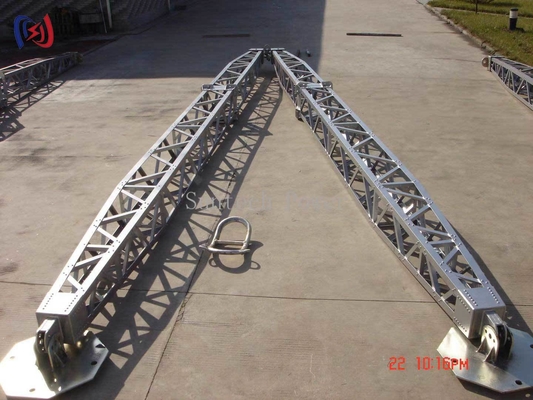

ট্রান্সমিশন লাইন স্ট্রিংিং টুলস এবং ইকুইপমেন্ট, আন্ডারগ্রাউড ক্যাবল টানিং টুলস ইনকডেড স্ট্রিংিং ব্লক, হোয়েস্টিং ট্যাকল, ক্যাবল রোলার, কন্ডাক্টর গ্রিপার, গ্যাসোলিন চালিত উইঞ্চ, হাইড্রোলিক পুলার টেনশনার, জিন পোলস, ইন্সপেকশন ট্রলি এবং অন্যান্য রেটিংমেশিন
শক্তিচইটিংস,tর্যান্সমিশনinsulatorsএবং Wires এবংগসক্ষমসাসপেনশন ইনসুলেটর, গ্লাস ইনসুলেটর, পোর্সেলিন ইনসুলেটর, অ্যালুমিনিয়াম কন্ডাকটর স্টিল রিইনফোর্সড, সমস্ত অ্যালুমিনিয়াম অ্যালয় কন্ডাক্টর, অ্যালুমিনিয়াম পরিহিত স্টিল স্ট্র্যান্ড, এরিয়াল বাউন্ডেড কেবল, পাওয়ার ক্যাবল, হোল্ডিং ক্ল্যাম্প, পুলি সহ ক্ল্যাম্প টানানো, আর্চ প্লেট, কানেক্টর পাইপ এবং রেটযুক্ত।
প্রধান বৈশিষ্ট্য
1. আমরা ক্লায়েন্ট প্রয়োজনীয় অঙ্কন উপর পণ্য বেস সরবরাহ করতে পারেন, কিন্তু কোনো ধরনের জন্য নকশা সরবরাহ করতে পারেন
বাতির খুঁটি, বৈদ্যুতিক খুঁটি, রাস্তার আলোর খুঁটি, উঁচু মাস্টের খুঁটি, বাগানের আলোর খুঁটি, আউটডোর আলো
, আউটডোর আলোর খুঁটি, পতাকা খুঁটি, ট্রাফিক আলোর খুঁটি, আলো, রাস্তার আলোর খুঁটি।
2. উপাদান: Q235 থেকে Q460, ASTM573 GR65, GR50, SS400, SS490, ST52-3 সমতুল্য হট রোল্ড কয়েল
মানক উপকরণ
3. চুক্তি: হট ডিপ গ্যালভানাইজড অনুসরণ করে ASTM A 123 বা ক্লায়েন্ট দ্বারা প্রয়োজনীয় অন্য কোনো মান।
4. প্যাকিং: প্লাস্টিক বুলবেল, ম্যাট এবং স্ট্র বেল বা নিম্নলিখিত ক্লায়েন্ট প্রয়োজন
5. দৈর্ঘ্য: একবার গঠনের 16 মিটারের মধ্যে (একক বিভাগ)
6. বেধ: 1 মিমি থেকে 25 মিমি পর্যন্ত
7. আকৃতি: বহুভুজ (6-পার্শ্ব, 8-পার্শ্ব, 12-পার্শ্ব, 16-পাশ) বৃত্তাকার টেপারড।
8. 110KV থেকে 220kv
9. সহজ ইনস্টল এবং রক্ষণাবেক্ষণ.
