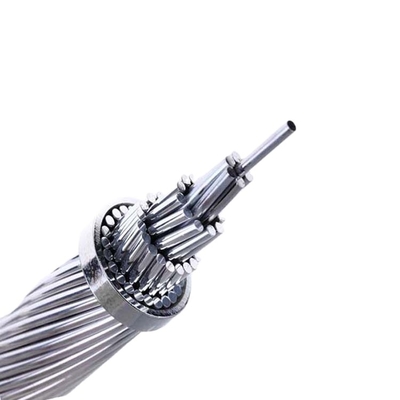

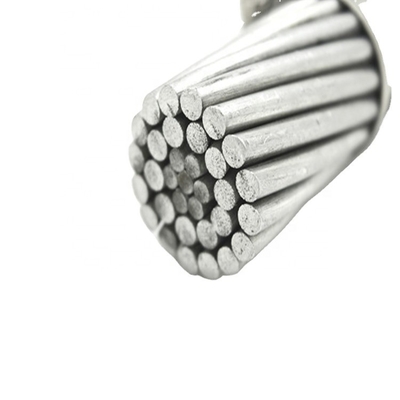

397.5 Ibis ACSR কেবল কি?
অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড (ACSR), যা বেয়ার অ্যালুমিনিয়াম কন্ডাক্টর নামেও পরিচিত, ট্রান্সমিশনের জন্য বহুল ব্যবহৃত কন্ডাক্টরগুলির মধ্যে একটি।397.5 MCM Ibis ACSR কেবলটিতে উচ্চ শক্তির ইস্পাত কোরের উপর আটকে থাকা অ্যালুমিনিয়াম তারের এক বা একাধিক স্তর থাকে যা প্রয়োজনের উপর নির্ভর করে একক বা একাধিক স্ট্র্যান্ড হতে পারে।অ্যাপ্লিকেশানের জন্য উপযুক্ত বর্তমান বহন ক্ষমতা এবং যান্ত্রিক শক্তি প্রাপ্ত করার জন্য আল এবং ইস্পাত তারের বিভিন্ন স্ট্র্যান্ডিং সংমিশ্রণ হতে পারে।
397.5 MCM Ibis ACSR কেবলের স্পেসিফিকেশন কি?
আকার (AWG বা KCM): 397.5
স্ট্র্যান্ডিং (AL/STL): 25/7
ব্যাস ইঞ্চি: অ্যালুমিনিয়াম: 0.1236
ব্যাস ইঞ্চি: ইস্পাত: 0.0961
ব্যাস ইঞ্চি: ইস্পাত কোর: 0.2882
ব্যাস ইঞ্চি: কেবল ওডি: 0.783
ওজন lb/1000FT: অ্যালুমিনিয়াম: 374.7
ওজন lb/1000FT: ইস্পাত: 171.9
ওজন পাউন্ড/1000FT: মোট: 546.6
বিষয়বস্তু %: অ্যালুমিনিয়াম: 68.53
বিষয়বস্তু %: ইস্পাত: 31.47
রেট ব্রেকিং স্ট্রেন্থ (lbs.): 16,300
OHMS/1000ft: 20ºC এ DC: 0.0428
OHMS/1000ft: 75ºC এ AC: 0.052
প্রশস্ততা: 587 Amps
397.5 Ibis ACSR কেবলের প্রয়োগ কী?
397.5 Ibis ACSR কেবল কাঠের খুঁটি, ট্রান্সমিশন টাওয়ার এবং অন্যান্য কাঠামোর সমস্ত ব্যবহারিক স্প্যানে ব্যবহারের জন্য উপযুক্ত।অ্যাপ্লিকেশনগুলি দীর্ঘ, অতিরিক্ত উচ্চ ভোল্টেজ (EHV) ট্রান্সমিশন লাইন থেকে শুরু করে ব্যক্তিগত প্রাঙ্গনে বিতরণ বা ব্যবহার ভোল্টেজের সাব-সার্ভিস স্প্যান পর্যন্ত।
ACSR (অ্যালুমিনিয়াম কন্ডাকটর স্টিল রিইনফোর্সড) কন্ডাক্টরের অর্থনীতি, নির্ভরযোগ্যতা এবং শক্তি থেকে ওজন অনুপাতের কারণে একটি দীর্ঘ পরিষেবা রেকর্ড রয়েছে।ইস্পাত কোরের শক্তির সাথে মিলিত হালকা ওজন এবং অ্যালুমিনিয়ামের উচ্চ পরিবাহিতা যেকোন বিকল্পের তুলনায় উচ্চ উত্তেজনা, কম ঝিমঝিম এবং দীর্ঘ স্প্যান সক্ষম করে।
397.5 Ibis ACSR কেবলের মান কী?
ASTM B-230 অ্যালুমিনিয়াম তার, বৈদ্যুতিক উদ্দেশ্যে 1350-H19
ASTM B-231 অ্যালুমিনিয়াম কন্ডাক্টর, ঘনকেন্দ্রিক আটকে আছে
ASTM B-232 অ্যালুমিনিয়াম কন্ডাক্টর, এককেন্দ্রিক লেয়ার স্ট্রেন্ডেড, প্রলিপ্ত স্টিল রিইনফোর্সড (ACSR)
ASTM B-341 অ্যালুমিনিয়াম কন্ডাক্টরের জন্য অ্যালুমিনিয়াম প্রলিপ্ত স্টিল কোর ওয়্যার, স্টিল রিইনফোর্সড (ACSR/AZ)
অ্যালুমিনিয়াম কন্ডাক্টর, স্টিল রিইনফোর্সড (ACSR) এর জন্য ASTM B-498 জিঙ্ক লেপযুক্ত ইস্পাত কোর তার
কানাডিয়ান স্ট্যান্ডার্ডে ACSR কন্ডাক্টর
| সাঙ্কেতিক নাম |
মোট এলাকা |
স্ট্র্যান্ডিং এবং ব্যাস |
আনুমানিক সামগ্রিক ব্যাস |
রৈখিক ভর |
রেট প্রসার্য শক্তি |
20 ℃ Ω/কিমিতে সর্বাধিক DC প্রতিরোধ |
কাটেন্ট রেটিং |
| |
অ্যালুমিনিয়াম |
ইস্পাত |
মোট |
অ্যালুমিনিয়াম |
ইস্পাত |
অ্যালুমিনিয়াম |
ইস্পাত |
মোট |
|
| |
মিমি 2 |
মিমি 2 |
মিমি 2 |
মিমি |
মিমি |
মিমি |
কেজি/কিমি |
কেজি/কিমি |
কেজি/কিমি |
daN |
|
ক |
| wren |
৮.৩৪ |
1.39 |
৯.৭৩ |
৬/১.৩৩ |
১/১.৩৩ |
৩.৯৯ |
22.9 |
10.8 |
৩৩.৭ |
308 |
3.43035 |
63 |
| ওয়ারব্লার |
10.59 |
1.34 |
11.93 |
6/1.5 |
1/1.50 |
4.5 |
29 |
14 |
43 |
420 |
2.7139 |
67 |
| তুরস্ক |
13.29 |
2.19 |
15.48 |
৬/১.৬৮ |
1/1.68 |
৫.০৪ |
37 |
17 |
54 |
524 |
2.1586 |
78 |
| রাজহাঁস |
21.16 |
3.55 |
24.71 |
৬/২.১২ |
1/2.12 |
৬.৩৬ |
58 |
27 |
85 |
832 |
1.3557 |
105 |
| স্বান্তে |
21.16 |
5.35 |
26.5 |
৭/১.৯৬ |
1/2.61 |
৬.৫৩ |
58 |
42 |
100 |
1053 |
1.3557 |
104 |
| গিলে ফেলা |
26.69 |
৪.৪৫ |
31.14 |
৬/২.৩৮ |
১/২.৩৮ |
7.14 |
73.3 |
34.6 |
107.9 |
1021 |
1.07124 |
126 |
| চড়ুই |
33.61 |
5.61 |
39.22 |
৬/২.৬৭ |
1/2.67 |
8.01 |
92 |
44 |
136 |
1270 |
0.8535 |
139 |
| স্প্যারেট |
33.61 |
৮.৫২ |
42.13 |
৭/২.৪৭ |
1/3.30 |
8.24 |
92 |
67 |
159 |
1611 |
0.8535 |
138 |
| রবিন |
42.39 |
7.1 |
৪৯.৪৯ |
৬/৩.০০ |
1/3.00 |
9 |
116 |
55 |
171 |
1585 |
0.6767 |
160 |
| কাক |
53.48 |
৮.৯ |
৬২.৩৮ |
৬/৩.৩৭ |
1/3.37 |
10.11 |
147 |
৬৯ |
216 |
1932 |
0.5364 |
183 |
| কোয়েল |
67.42 |
11.23 |
78.65 |
৬/৩.৭৮ |
১/৩.৭৮ |
11.34 |
185 |
৮৮ |
273 |
2362 |
0.4255 |
210 |
| কবুতর |
৮৫.০৩ |
14.19 |
99.22 |
৬/৪.২৫ |
১/৪.২৫ |
12.75 |
233 |
110 |
343 |
2941 |
0.3373 |
241 |
| পেঙ্গুইন |
107.23 |
17.87 |
125.1 |
৬/৪.৭৭ |
1/4.77 |
14.31 |
294 |
139 |
433 |
3706 |
0.2675 |
276 |
| ওয়াক্সউইং |
135.16 |
7.48 |
142.64 |
18/3.09 |
1/3.09 |
15.45 |
373 |
58 |
431 |
3027 |
0.2133 |
319 |
| তিতির |
135.16 |
22 |
157.16 |
26/2.57 |
৭/২.০০ |
16.28 |
374 |
172 |
546 |
5029 |
0.2143 |
323 |
| উটপাখি |
152 |
24.71 |
176.71 |
26/2.73 |
7/2.12 |
17.28 |
421 |
193 |
614 |
5652 |
0.1906 |
346 |
| মার্লিন |
170.45 |
৯.৪৮ |
179.93 |
18/3.47 |
১/৩.৪৭ |
17.35 |
470 |
74 |
544 |
3823 |
0.1691 |
364 |
| লিনেট |
170.45 |
27.81 |
198.26 |
26/2.89 |
৭/২.২৫ |
18.31 |
472 |
217 |
৬৮৯ |
6271 |
0.1699 |
371 |
| ওরিওল |
170.45 |
৩৯.৮১ |
210.26 |
30/2.69 |
৭/২.৬৯ |
18.83 |
473 |
311 |
784 |
7745 |
0.1704 |
372 |
| চিকাডি |
201.42 |
11. 16 |
212.58 |
18/3.77 |
১/৩.৭৭ |
18.85 |
555 |
87 |
642 |
4399 |
0.1431 |
403 |
| ব্রান্ট |
201.42 |
26.13 |
227.55 |
24/3.27 |
৭/২.১৮ |
19.61 |
558 |
204 |
762 |
6469 |
0.1438 |
405 |
| আইবিস |
201.42 |
32.77 |
234.19 |
26/3.14 |
৭/২.৪৪ |
19.88 |
558 |
256 |
814 |
7211 |
0.1438 |
403 |
| লার্ক |
201.42 |
46.97 |
248.39 |
30/2.92 |
৭/২.৯২ |
20.44 |
560 |
367 |
927 |
8869 |
0.1442 |
410 |
| চাতক |
241.68 |
13.42 |
255.1 |
18/4.12 |
1/4.14 |
20.7 |
৬৬৬ |
105 |
771 |
5216 |
0.1193 |
449 |
| ফ্লিকার |
241.68 |
31.29 |
272.97 |
24/3.58 |
৭/২.৩৯ |
21.49 |
670 |
245 |
915 |
7666 |
0.1199 |
454 |
| বাজপাখি |
241.68 |
৩৯.৪২ |
281.1 |
26/3.44 |
৭/২.৬৭ |
21.79 |
670 |
308 |
978 |
8665 |
0.1199 |
455 |
| মুরগি |
241.68 |
56.39 |
298.07 |
30/3.20 |
৭/৩.২০ |
22.4 |
671 |
441 |
1112 |
10534 |
0.1201 |
457 |
| অসপ্রে |
282 |
15.68 |
297.68 |
18/4.47 |
১/৪.৪৭ |
22.35 |
777 |
122 |
899 |
6088 |
0.1022 |
492 |
| প্যারাকিট |
282 |
36.58 |
318.58 |
24/3.87 |
৭/২.৫৮ |
23.22 |
781 |
286 |
1067 |
8822 |
0.1027 |
492 |
| ঘুঘু |
282 |
৪৫.৯৪ |
327.94 |
26/3.72 |
৭/২.৮৯ |
23.55 |
781 |
359 |
1140 |
10103 |
0.1027 |
499 |
| ঈগল |
282 |
65.81 |
347.81 |
30/3.46 |
৭/৩.৪৬ |
24.21 |
783 |
515 |
1298 |
13392 |
0.103 |
500 |
| ময়ূর |
306.58 |
৩৯.৭৪ |
346.32 |
24/4.03 |
৭/২.৬৯ |
24.2 |
849 |
311 |
1160 |
9588 |
0.0945 |
522 |
| স্কোয়াব |
306.58 |
৪৯.৯৪ |
356.52 |
26/3.87 |
৭/৩.০১ |
24.51 |
850 |
390 |
1240 |
10841 |
0.0945 |
523 |
| কাঠের হাঁস |
306.58 |
71.55 |
378.13 |
30/3.16 |
৭/৩.৬১ |
25.25 |
851 |
560 |
1411 |
12884 |
0.0947 |
523 |
| টিল |
306.58 |
৬৯.৮৭ |
376.45 |
30/3.61 |
19/2.16 |
25.24 |
851 |
548 |
1399 |
13359 |
0.0947 |
527 |
| কিংবার্ড |
322.26 |
17.9 |
340.16 |
18/4.78 |
1/4.78 |
23.88 |
889 |
139 |
1028 |
6956 |
০.০৮৯৪৫ |
530 |
| রুক |
322.26 |
41.81 |
364.07 |
24/4.14 |
৭/২.৭৬ |
24.84 |
893 |
326 |
1219 |
10083 |
০.০৮৯৮৯ |
537 |
| গ্রসবিক |
322.26 |
52.45 |
374.71 |
26/3.97 |
৭/৩.০৯ |
25.15 |
893 |
409 |
1302 |
11180 |
০.০৮৯৮৯ |
538 |
| স্কোটার |
322.26 |
75.22 |
394.48 |
30/3.70 |
৭/৩.৭০ |
25.88 |
895 |
589 |
1484 |
13544 |
0.09011 |
541 |
| ইগ্রেট |
322.26 |
73.55 |
395.81 |
30/3.70 |
19/2.22 |
25.9 |
894 |
576 |
1470 |
14055 |
0.09011 |
542 |
| সুইফট |
322.26 |
৮.৯৬ |
331.22 |
36/3.38 |
১/৩.৩৮ |
23.62 |
৮৮৮ |
70 |
958 |
6052 |
০.০৮৯৪৫ |
542 |
| ফ্লেমিংগো |
৩৩৭.৭৪ |
43.81 |
381.55 |
24/4.23 |
৭/২.৮২ |
25.4 |
936 |
342 |
1278 |
10566 |
০.০৮৫৭৭ |
552 |
| গ্যানেট |
৩৩৭.৭৪ |
55.03 |
392.77 |
26/4.07 |
৭/৩.১৬ |
25.76 |
936 |
429 |
1365 |
11733 |
০.০৮৫৭৭ |
618 |
| স্টিল্ট |
362.58 |
46.97 |
409.55 |
24/4.39 |
৭/২.৯২ |
26.31 |
1005 |
367 |
1372 |
11335 |
০.০৭৯৮৯ |
577 |
| স্টারলিং |
362.58 |
59.03 |
421.61 |
26/4.21 |
৭/৩.২৮ |
26.68 |
1005 |
461 |
1466 |
12591 |
০.০৭৯৮৯ |
578 |
| লাল গরূৎ |
362.58 |
৮২.৫৮ |
445.16 |
30/3.92 |
19/2.35 |
27.43 |
1006 |
647 |
1653 |
15394 |
০.০৮০০৯ |
581 |
| টার্ন |
402.84 |
27.87 |
430.71 |
45/3.38 |
৭/২.২৫ |
27.03 |
1116 |
217 |
1333 |
9737 |
0.07191 |
610 |
| কনডর |
402.84 |
52.19 |
455.03 |
54/3.08 |
৭/৩.০৮ |
27.72 |
1116 |
408 |
1524 |
12445 |
০.০৭৯১১ |
614 |
| কোকিল |
402.84 |
52.19 |
455.03 |
24/4.62 |
৭/৩.০৮ |
27.74 |
1116 |
408 |
1522 |
12394 |
0.07191 |
614 |
| ড্রেক |
402.84 |
65.51 |
468.45 |
26/4.44 |
৭/৩.৪৫ |
28.11 |
1116 |
518 |
1628 |
13992 |
0.07191 |
614 |
| কুট |
402.84 |
11.16 |
414 |
36/3.77 |
১/৩.৭৭ |
26.41 |
1110 |
৮৮ |
1198 |
7485 |
0.07156 |
614 |
| ম্যালার্ড |
402.84 |
91.87 |
484.71 |
৩০/৪.১৪ |
19/2.48 |
28.96 |
1119 |
719 |
1838 |
17118 |
0.07208 |
618 |
| রুডি |
456.06 |
31.54 |
487.6 |
45/3.59 |
৭/২.৪০ |
28.73 |
1263 |
247 |
1510 |
10931 |
0.06351 |
656 |
| ক্যানারি |
456.06 |
59.1 |
515.16 |
54/3.28 |
৭/৩.২৮ |
29.52 |
1263 |
461 |
1724 |
14095 |
0.06351 |
660 |
| রেল |
483.42 |
৩৩.৪২ |
516.84 |
45/3.70 |
৭/২.৪৭ |
29.61 |
1339 |
262 |
1601 |
11585 |
০.০৫৯৯২ |
679 |
| ক্যাটবার্ড |
483.42 |
13.42 |
496. 84 |
36/4.14 |
1/4.14 |
২৮.৯৫ |
1333 |
105 |
1438 |
8766 |
০.০৫৯৬২ |
679 |
| মৌলিক |
483.42 |
62.65 |
546. 07 |
54/3.38 |
৭/৩.৩৮ |
30.42 |
1339 |
490 |
1829 |
14936 |
০.০৫৯৯২ |
681 |
| অরটোলান |
523.68 |
36.19 |
559. 87 |
45/3.85 |
৭/২.৫৭ |
30.81 |
1451 |
283 |
1734 |
12310 |
০.০৫৩৩১ |
712 |
| টানাগার |
523.68 |
14.51 |
538.19 |
36/4.30 |
১/৪.৩০ |
30.12 |
1443 |
113 |
1556 |
9493 |
0.05504 |
710 |
| কার্লিউ |
523.68 |
67.87 |
591.55 |
54/3.52 |
৭/৩.৫২ |
31.68 |
1451 |
530 |
1981 |
16180 |
০.০৫৫৩১ |
715 |
| ব্লুজে |
563.93 |
৩৯.০৩ |
602.96 |
45/4.00 |
৭/২.৬৬ |
31.98 |
1563 |
385 |
1868 |
13263 |
0.05136 |
743 |
| ফিঞ্চ। |
563.93 |
71.55 |
635.48 |
54/3.65 |
19/2.19 |
32.85 |
1570 |
580 |
2130 |
17441 |
0.05161 |
746 |
| বান্টিং |
৬০৪.২৬ |
41.55 |
645.81 |
48/4.14 |
৭/২.৭৬ |
33.12 |
1674 |
327 |
2001 |
14179 |
০.০৪৭৯৩ |
772 |
| গ্র্যাকল |
৬০৪.২৬ |
76.58 |
680.84 |
54/3.77 |
19/2.27 |
33.97 |
1682 |
600 |
2282 |
18678 |
০.০৪৮১৭ |
773 |
| তিক্ত |
644.51 |
44.52 |
৬৮৯.০৩ |
45/4.27 |
৭/২.৮৫ |
34.17 |
1785 |
349 |
2134 |
15148 |
০.০৪৪৯৪ |
802 |
| তিতির |
644.51 |
৮১.৬৩ |
726.19 |
54/3.90 |
19/2.34 |
35.1 |
1795 |
638 |
2433 |
19400 |
০.০৪৫১৬ |
807 |
| স্কাইলার্ক |
644.51 |
17.87 |
৬৬২.৩৮ |
36/4.78 |
1/4.78 |
৩৩.৪২ |
1777 |
140 |
1917 |
11585 |
০.০৪৪৭২ |
810 |
| ডিপার |
৬৮৪.৮৪ |
47.1 |
731.94 |
45/4.40 |
৭/২.৯২ |
35.16 |
1898 |
368 |
2266 |
16070 |
0.0423 |
831 |
| মার্টিন |
৬৮৪.৮৪ |
৮৮.৭১ |
771.55 |
54/4.02 |
19/2.41 |
36.17 |
1906 |
679 |
2585 |
20605 |
0.0425 |
835 |
| ববোলিঙ্ক |
725.1 |
50.32 |
775.42 |
45/4.53 |
৭/৩.০২ |
36.24 |
2009 |
৩৯৩ |
2402 |
17071 |
০.০৩৯৯৪ |
859 |
| Plover |
725.1 |
91.87 |
816.97 |
54/4.14 |
19/2.48 |
37.24 |
2019 |
719 |
2738 |
21824 |
০.০৪০১৩ |
862 |
| নুথাচ |
765.35 |
52.9 |
818.25 |
45/4.65 |
৭/৩.১০ |
37.2 |
2120 |
414 |
2534 |
17789 |
০.০৩৭৮৪ |
886 |
| টিয়া পাখি |
765.35 |
৯৬.৮৪ |
862.19 |
54/4.25 |
19/2.55 |
38.25 |
2131 |
759 |
2890 |
23020 |
০.০৩৮০২ |
890 |
| ল্যাপিং |
805.68 |
55.48 |
861.16 |
45/4.77 |
৭/৩.১৮ |
38.16 |
2232 |
435 |
2667 |
18702 |
0.03595 |
911 |
| ফ্যালকন |
805.68 |
102.1 |
907.81 |
54/4.36 |
19/2.62 |
39.26 |
2243 |
799 |
3042 |
24255 |
০.০৩৬১৩ |
917 |
| চুকার |
902.7 |
73.51 |
902.72 |
84/3.70 |
19/2.22 |
40.7 |
2511 |
575 |
3086 |
22685 |
0.03245 |
975 |
| ব্লুবার্ড |
1092 |
৮৮.৮ |
1092.28 |
৮৪/৪.০৭ |
19/2.44 |
44.76 |
3036 |
697 |
3733 |
26830 |
0.02681 |
1180 |
| কিউই |
1100 |
47.5 |
1099.2 |
72/4.41 |
৭/২.৯৪ |
44.07 |
3057 |
370 |
3427 |
22160 |
0.02684 |
1180 |
| থ্র্যাসার |
1170.8 |
65.15 |
1170.8 |
76/4.43 |
19/2.09 |
৪৫.৯ |
3256 |
511 |
3767 |
25300 |
0.02478 |
1200 |
| গ্রাউস |
40.52 |
14.13 |
54.65 |
৮/২.৫৪ |
1/4.24 |
৯.৩২ |
112 |
110 |
222 |
2360 |
0.7115 |
155 |
| পেট্রেল |
51.61 |
30.06 |
৮১.৬৭ |
12/2.34 |
৭/২.৩৪ |
11.71 |
143 |
235 |
378 |
4715 |
0.5613 |
187 |
| মাইনোর্কা |
56.13 |
32.77 |
৮৮.৯ |
12/2.44 |
৭/২.৪৪ |
12.22 |
156 |
256 |
412 |
5125 |
0.5161 |
197 |
| লেগহর্ন |
68.19 |
৩৯.৮১ |
108 |
12/2.69 |
৭/২.৬৯ |
13.46 |
189 |
311 |
500 |
6170 |
0.4248 |
221 |
| গিনি |
80.58 |
46.97 |
127.55 |
12/2.92 |
৭/২.৯২ |
14.63 |
223 |
367 |
590 |
7255 |
0.3595 |
244 |
| ডটেরেল |
৮৯.৪৮ |
52.19 |
141.67 |
12/3.08 |
৭/৩.০৮ |
15.42 |
248 |
409 |
657 |
7850 |
0.3237 |
260 |
| ডর্কিং |
96.71 |
56.39 |
153.1 |
12/3.20 |
৭/৩.২০ |
16.03 |
268 |
441 |
709 |
8480 |
0.2995 |
272 |
| ব্রহ্মা |
102.97 |
91.87 |
194.84 |
16/2.86 |
19/2.48 |
18.14 |
285 |
722 |
1007 |
12880 |
0.2813 |
288 |
| আউক |
102.84 |
92.32 |
195.2 |
৮/৪.০৫ |
৭/২.২৫ |
14.83 |
282.7 |
217.3 |
500 |
8740 |
0.2789 |
276 |
| কোচিন |
107.1 |
৬২.৪৫ |
169.55 |
12/3.37 |
৭/৩.৩৭ |
16.84 |
297 |
488 |
765 |
9390 |
0.2705 |
287 |
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
