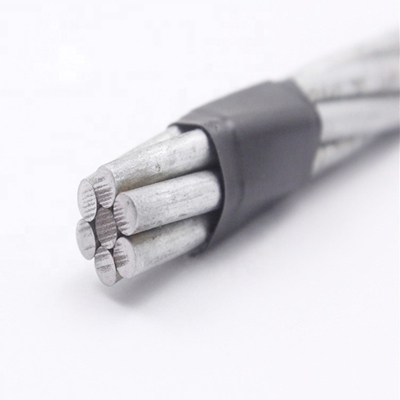

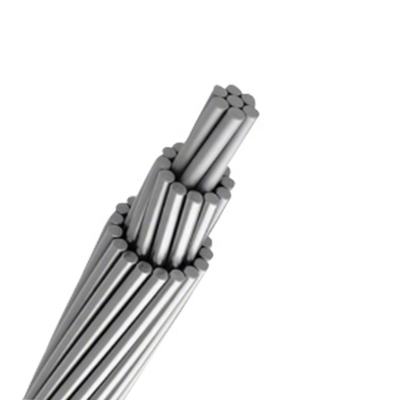

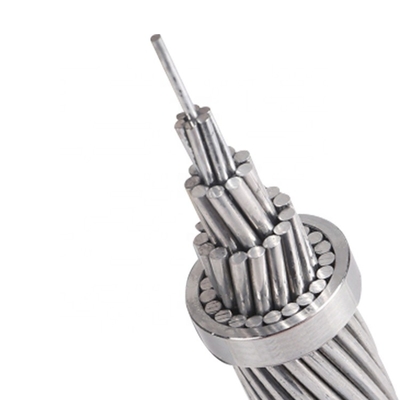

ওভারহেড পাওয়ার ট্রান্সমিশনের জন্য বেয়ার অ্যালুমিনিয়াম ACSR মুজ কন্ডাক্টর সলিড টাইপ

ACSR জেব্রা কন্ডাক্টর ACSR-BS215 এর অন্তর্গত।acsr মুজ কন্ডাক্টরের সাথে সাধারণ পয়েন্ট আছে।তারা সব 54 অ্যালুমিনিয়াম এবং 7 ইস্পাত গঠিত.কিন্তু অন্যান্য acsr জেব্রা কন্ডাকটর স্পেসিফিকেশন মুজ কন্ডাকটর থেকে সম্পূর্ণ আলাদা।অ্যালুমিনিয়াম এবং স্টিলের ব্যাস একই।তারা 3.18 মিমি।গণনা থেকে, আমরা জানতে পারি সামগ্রিক ব্যাস 28.62 মিমি।তারপর মোট বিভাগীয় ক্ষেত্রফল হল 484.50 mm2, এবং অ্যালুমিনিয়ামের বিভাগীয় ক্ষেত্রফল হল 428.90 mm2৷ওজনও একটি সাধারণ পরীক্ষা, মোট রৈখিক ভর 1621 কেজি/কিমি হওয়া উচিত।তাহলে এর গণনাকৃত ব্রেকিং লোড হল 13190 daN।যখন acsr জেব্রা কন্ডাক্টর কাজ করছে, বর্তমান রেটিং হল 635 A। 20 ℃ এ, গণনাকৃত DC রেজিস্ট্যান্স হল 0.0674 Ω/কিমি।



সাঙ্কেতিক নাম		acsr জেব্রা কন্ডাক্টর
নামমাত্র অ্যালুমিনিয়াম এলাকা মিমি 2		400
Stranding গঠন	আলনা.	54
	আলদিয়া।	3.18
	সেন্ট নং	7
	সেন্ট দিয়া	3.18
অ্যালুমিনিয়ামের বিভাগীয় এলাকা	মিমি 2	428.9
মোট বিভাগীয় এলাকা	মিমি 2	484.5
সামগ্রিক ব্যাস	মিমি	28.62
মোট	কেজি/কিমি	1621
গণনা ব্রেকিং লোড	daN	13190
20 ℃ এ DC প্রতিরোধের গণনা করুন	Ω/কিমি	0.0674



আমরা সবাই জানি, acsr জেব্রা কন্ডাক্টরের সহজ গঠন রয়েছে, যার অর্থ সহজ রক্ষণাবেক্ষণ।এবং অ্যালুমিনিয়াম হল acsr জেব্রা কন্ডাক্টরের প্রধান কাঁচামাল, তাই এটির তুলনামূলকভাবে কম দাম এবং বড় ট্রান্সমিশন ক্ষমতা রয়েছে।

আরও কি, acsr জেব্রা কন্ডাক্টর বিশেষ ভৌগলিক অবস্থা যেমন নদী এবং উপত্যকার পাড়ার জন্য সহজ হতে পারে।তাই এটি ওভারহেড ট্রান্সমিশনে ব্যাপকভাবে ব্যবহৃত হয়।এবং এই কন্ডাক্টরের উচ্চ প্রসার্য শক্তি এবং হালকা ওজনের কারণে, acsr জেব্রা কন্ডাক্টর কম সমর্থন সহ অতিরিক্ত-দীর্ঘ স্প্যানগুলি কভার করার জন্য উপযুক্ত।
