আবেদন:ট্রান্সমিশন লাইন এবং সাবস্টেশন সিস্টেম
ইনভার কন্ডাক্টর তৈরি হল এক ধরনের বিশেষ ওভারহেড কন্ডাক্টর যা উচ্চ-শক্তির অ্যালুমিনিয়াম-ক্ল্যাড ইনভার কোর এবং সুপার তাপ-প্রতিরোধী অ্যালুমিনিয়াম খাদ তারের সাথে আটকে থাকে।এটি "লো স্যাগ" তৈরি করতে ইনভার উপাদানের নিম্ন রৈখিক প্রসারণ গুণাঙ্কের সুবিধা নেয় এবং "বড়-ক্ষমতা" থাকার জন্য একটি তাপ-প্রতিরোধী অ্যালুমিনিয়াম খাদ ব্যবহার করে, মূল ট্রান্সমিশন লাইন এবং টাওয়ার সংস্থানগুলির সম্পূর্ণ ব্যবহার করে এবং স্থান সংরক্ষণ করে।এটিতে একই ব্যাস এবং একই স্যাগ সহ দ্বিগুণ ক্ষমতার বৈশিষ্ট্য রয়েছে, যা পিক সিজনে পাওয়ার ট্রান্সমিশন নিশ্চিত করতে পারে।
কন্ডাক্টরের ধরন:
- AAC-সমস্ত অ্যালুমিনিয়াম কন্ডাক্টর
- AAAC -সমস্ত অ্যালুমিনিয়াম খাদ কন্ডাক্টর
- ACSR- অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড
- ACSR/AW -অ্যালুমিনিয়াম কন্ডাক্টর অ্যালুমিনিয়াম ক্ল্যাড স্টিল রিইনফোর্সড
- ACAR-সমস্ত অ্যালুমিনিয়াম কন্ডাক্টর খাদ চাঙ্গা
- AACSR-অ্যালুমিনিয়াম খাদ কন্ডাক্টর ইস্পাত চাঙ্গা
- GSW-জিঙ্ক-কোটেড (গ্যালভানাইজড) ইস্পাত ওভারহেড গ্রাউন্ড ওয়্যার স্ট্র্যান্ড
- ACS-অ্যালুমিনিয়াম-পরিহিত ইস্পাত কন্ডাক্টর
6201AAAC প্রযুক্তিগত বৈশিষ্ট্য ASTM B399 এর উপর ভিত্তি করে
| সাঙ্কেতিক নাম |
এলাকা |
না./ব্যাস |
সামগ্রিক ব্যাস |
প্রায়.ভর |
গণনা ব্রেকিং লোড |
| নামমাত্র |
আসল |
| এমসিএম |
এমমি2 |
এনও./মিমি |
মিমি |
কেg/কিমি |
kN |
| আরকন |
30.58 |
15.48 |
৭/১.৬৮ |
৫.০৪ |
42.7 |
4.92 |
| আলটন |
48.69 |
24.71 |
7/2.12 |
৬.৩৫ |
68 |
7.84 |
| আমেস |
77.47 |
39.22 |
৭/২.৬৭ |
৮.০২ |
108 |
12.45 |
| আজুসা |
123.3 |
৬২.৩৮ |
৭/৩.৩৭ |
10.11 |
172 |
18.97 |
| আনাহেইম |
155.4 |
78.65 |
৭/৩.৭৮ |
11.35 |
217 |
23.93 |
| আমহার্স্ট |
195.7 |
99.22 |
৭/৪.২৫ |
12.75 |
273 |
30.18 |
| জোট |
246.9 |
125.1 |
৭/৪.৭৭ |
14.31 |
345 |
38.05 |
| বাট |
312.8 |
158.6 |
19/3.26 |
16.3 |
437 |
48.76 |
| কায়রো |
465.4 |
235.8 |
19/3.98 |
19.88 |
650 |
৬৯.৪৮ |
| দারিয়েন |
559.5 |
283.5 |
19/4.36 |
21.79 |
781 |
৮৩.৫২ |
| চকমকি |
740.8 |
375.3 |
37/3.59 |
25.16 |
1035 |
108.21 |

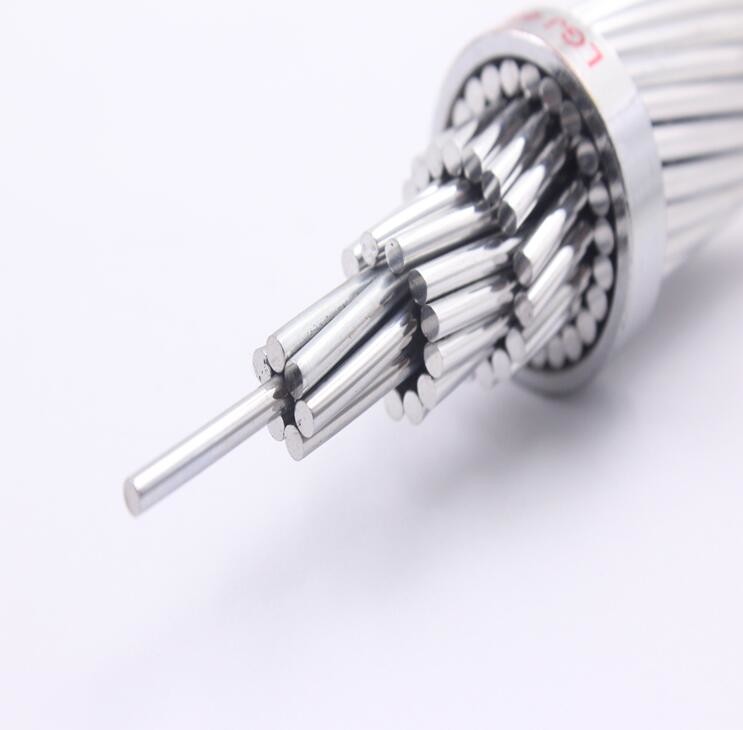

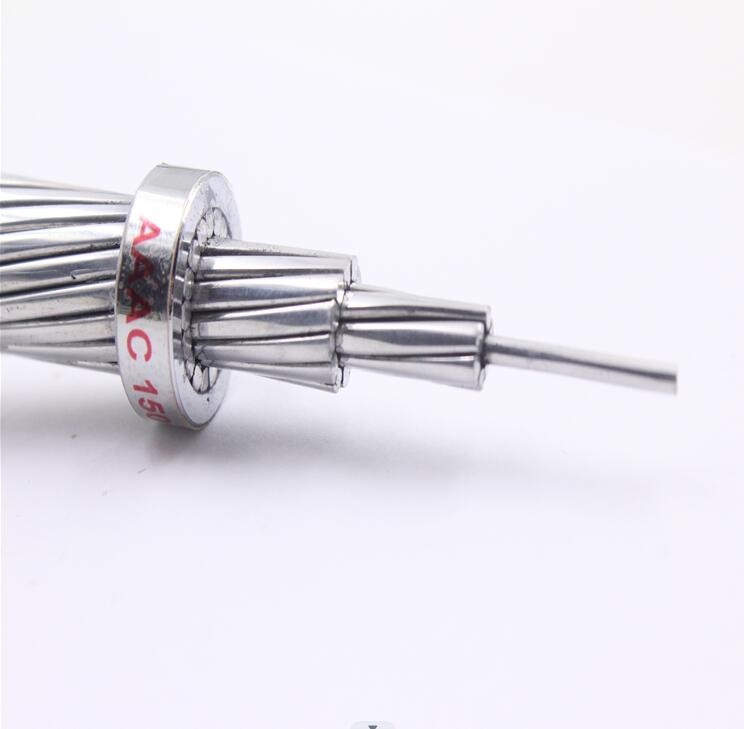

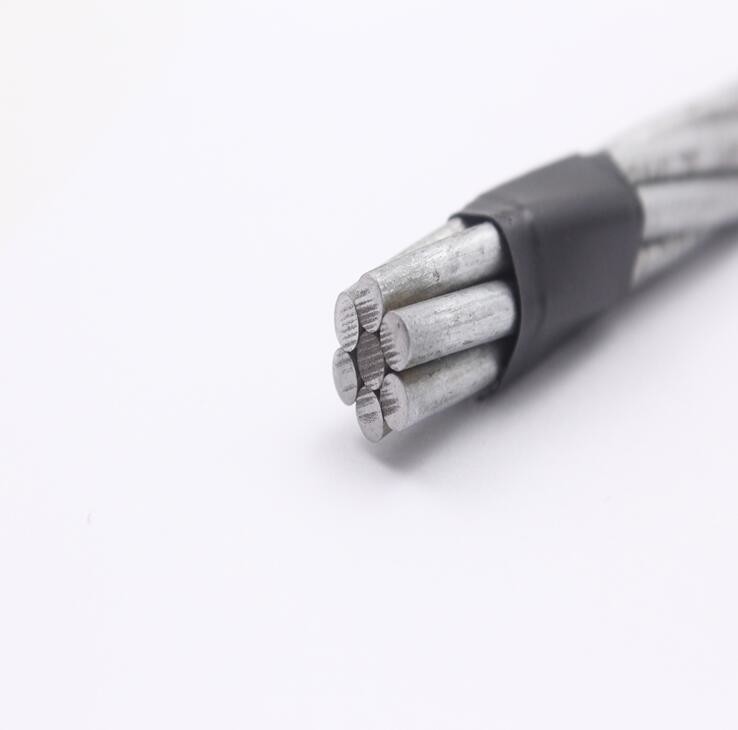

AAAC সমস্ত অ্যালুমিনিয়াম খাদ কন্ডাক্টর ASTM BA399
| এলাকা |
না./ব্যাস |
সামগ্রিক ব্যাস |
প্রায়.ভর |
গণনা ব্রেকিং লোড |
20oC এ সর্বোচ্চ DC প্রতিরোধ |
| নামমাত্র |
আসল |
| AWG/MCM |
এমমি2 |
এনও./মিমি |
মিমি |
কেg/কিমি |
kN |
ওহম/কিমি |
| 6 |
13.3 |
৭/১.৫৫ |
4.67 |
37 |
4.22 |
2.5199 |
| 4 |
21.15 |
৭/১.৯৬ |
৫.৮৯ |
58 |
৬.৭১ |
1.5824 |
| 2 |
৩৩.৬৩ |
৭/২.৪৭ |
7.42 |
93 |
10.68 |
0.9942 |
| 1/0 |
53.48 |
7/3.119 |
9.36 |
148 |
16.97 |
0.6256 |
| 2/0 |
67.42 |
৭/৩.৫ |
10.51 |
186 |
20.52 |
0.4959 |
| 3/0 |
৮৫.০৩ |
৭/৩.৯ |
11.8 |
234 |
25.86 |
0.3936 |
| 4/0 |
107.23 |
৭/৪.৪ |
13.26 |
296 |
32.63 |
0.3119 |
| 250 |
126.66 |
19/2.91 |
14.57 |
349 |
38.93 |
0.2642 |
| 300 |
152.1 |
19/3.19 |
16.97 |
419 |
46.77 |
0.2199 |
| 350 |
177.35 |
19/3.44 |
17.24 |
489 |
52.25 |
0.1887 |
| 400 |
202.71 |
19/3.68 |
18.43 |
559 |
59.74 |
0.1650 |
| 450 |
228 |
19/3.9 |
19.55 |
629 |
67.19 |
0.1467 |
| 500 |
253.35 |
19/4.12 |
20.6 |
698 |
74.64 |
0.1321 |
