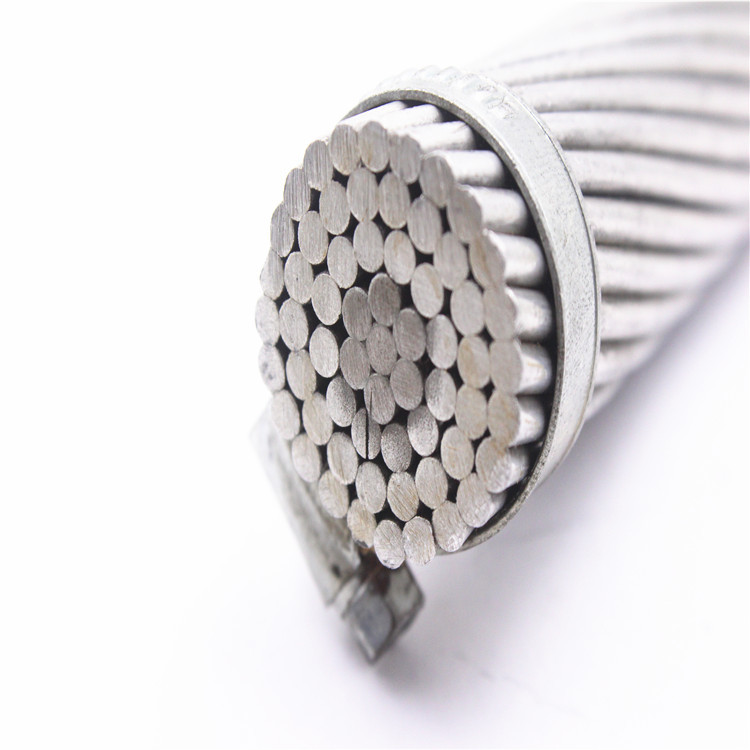

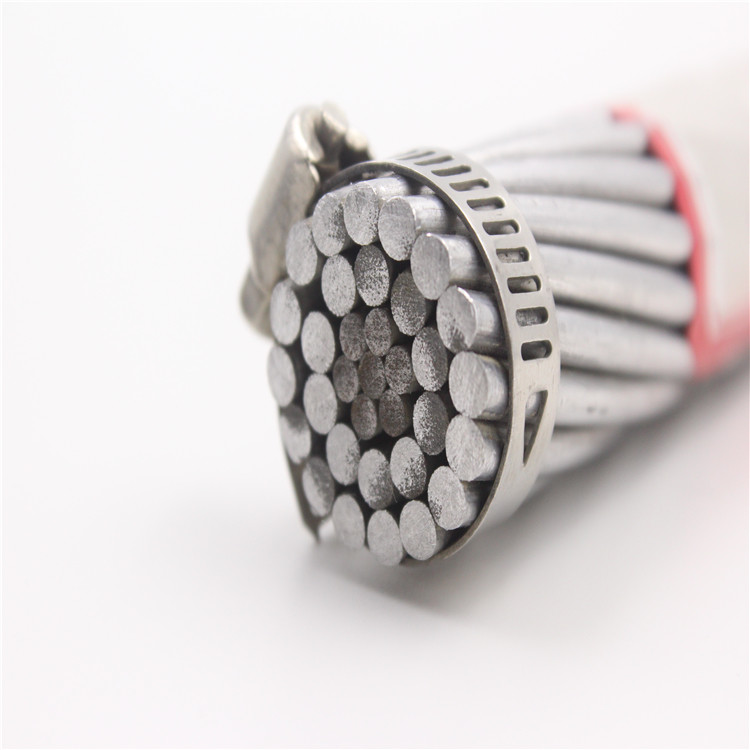

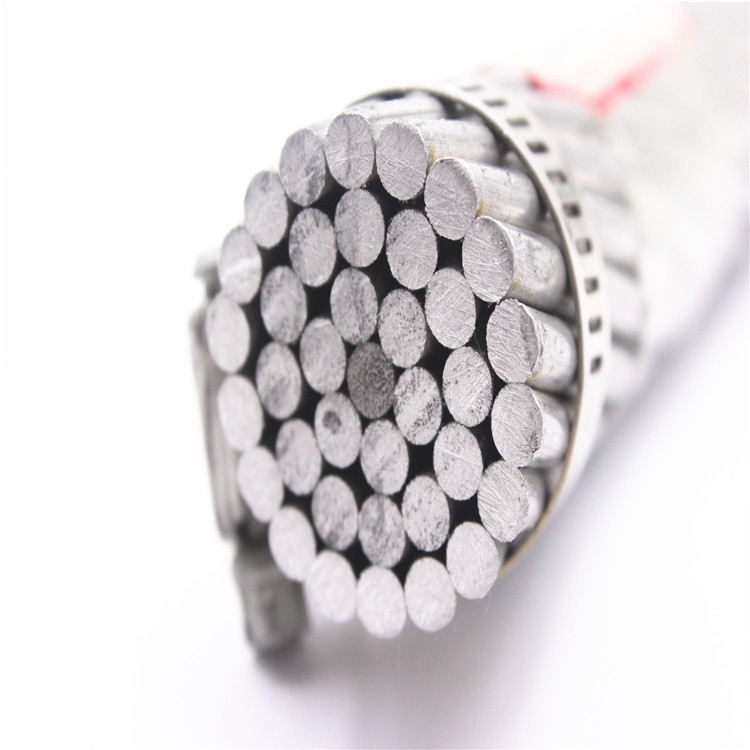

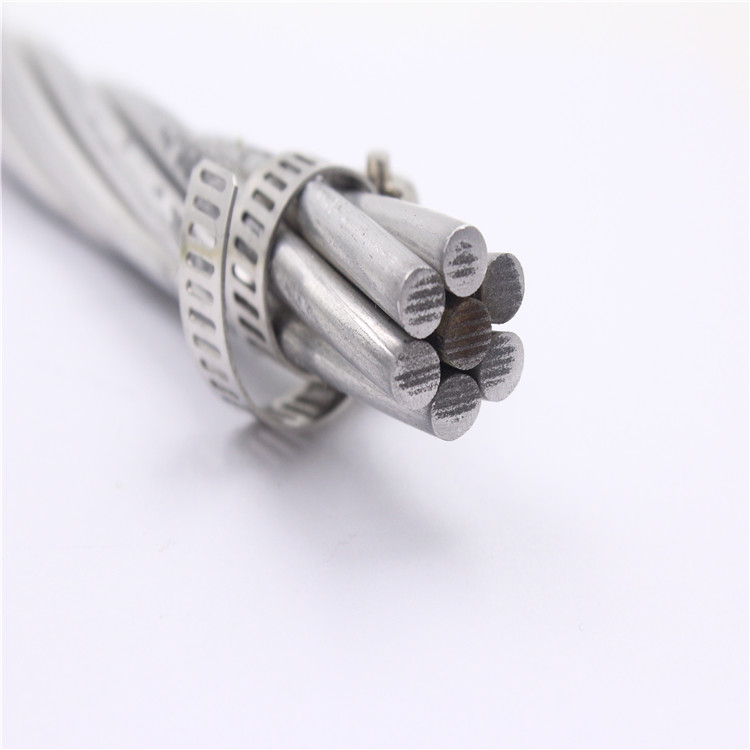

ACSR (অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড) গ্যালভানাইজড স্টিল কোর সমন্বিত তার, যা অ্যালুমিনিয়াম তারের এককেন্দ্রিক স্তর দ্বারা বেষ্টিত এবং প্রয়োজনে গ্রীস.
2.আবেদন
ACSR, AAC, AAAC, ASCSR এবং ACAR কন্ডাক্টর বিভিন্ন ভোল্টেজ স্তর সহ পাওয়ার ট্রান্সমিশন লাইনে ব্যাপকভাবে ব্যবহৃত হয়।যেহেতু তাদের সাধারণ কাঠামো, সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ, লাইনের জন্য কম খরচ, বৃহৎ সঞ্চালন ক্ষমতা এবং নদী ও উপত্যকা জুড়ে বায়বীয় লাইন স্থাপনের জন্যও উপযুক্ত।
স্ট্যান্ডার্ড BS 215 এর উপর ভিত্তি করে ACSR প্রযুক্তিগত বৈশিষ্ট্য
সাঙ্কেতিক নাম | নামমাত্রঅ্যালুমিনিয়ামএলাকা | স্ট্র্যান্ডিং এবং তারের ব্যাস | এর বিভাগীয় এলাকাঅ্যালুমিনিয়াম | মোট বিভাগীয় এলাকা | প্রায়.সামগ্রিক ব্যাস | প্রায়.ভর | 20 এ DC প্রতিরোধের গণনা করা হয়েছেoগ | গণনা করা ব্রেকিং লোড | |
আল | ইস্পাত | ||||||||
মিমি2 | না./মিমি | মিমি2 | মিমি2 | মিমি | কেজি/কিমি | ওম/কিমি | kN | ||
খরগোশ | 50 | ৬/৩.৩৫ | ১/৩.৩৫ | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
কুকুর | 100 | ৬/৪.৭২ | ৭/১.৫৭ | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
নেকড়ে | 150 | 30/2.59 | ৭/২.৫৯ | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | ৬৯.২ |
ডিঙ্গো | 150 | 18/3.35 | ১/৩.৩৫ | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | ৭/২.৭৯ | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
জেব্রা | 400 | 54/3.18 | ৭/৩.১৮ | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
স্ট্যান্ডার্ড ASTM B 232 এর উপর ভিত্তি করে ACSR প্রযুক্তিগত বৈশিষ্ট্য
সাঙ্কেতিক নাম |
নামমাত্র AWG/MCM |
স্ট্র্যান্ডিং এবং তারের ব্যাস | অ্যালুমিনিয়ামের বিভাগীয় এলাকা | মোট বিভাগীয় এলাকা | প্রায়.সামগ্রিক ব্যাস | প্রায়.ভর | 20 এ DC প্রতিরোধের গণনা করা হয়েছেoগ | গণনা করা ব্রেকিং লোড | |
আল | ইস্পাত | ||||||||
না./মিমি | মিমি2 | মিমি2 | মিমি | কেজি/কিমি | Ω/কিমি | kN | |||
তুরস্ক | 6 | ৬/১.৬৮ | 1/1.68 | 13.29 | 15.48 | ৫.০৪ | 54 | 2.1586 | 5.24 |
রাজহাঁস | 4 | ৬/২.১২ | 1/2.12 | 21.16 | 24.71 | ৬.৩৬ | 85 | 1.3557 | ৮.৩২ |
চড়ুই | 2 | ৬/২.৬৭ | 1/2.67 | 33.61 | 39.22 | ৮.০১ | 136 | 0.8535 | 12.7 |
রবিন | 1 | ৬/৩.০ | 1/3.0 | 42.39 | ৪৯.৪৯ | 9.0 | 171 | 0.6767 | 15.85 |
কাক | 1/0 | ৬/৩.৩৭ | 1/3.37 | 53.48 | ৬২.৩৮ | 10.11 | 216 | 0.5364 | 19.32 |
কোয়েল | 2/0 | ৬/৩.৭৮ | ১/৩.৭৮ | 67.42 | 78.65 | 11.34 | 273 | 0.4255 |
23.62 |
3.মানক
BS-215-2-70 ACSR
BS EN 50182:2001
ASTM B233/B232M-99
প্যাকেজিং এবং শিপিং
গ্রাহকদের জন্য বিভিন্ন প্যাকেজ চয়ন করুন!
ওভারহেড জন্যকন্ডাক্টর (AAC AAAC ACSR ACAR ACSR/AW),আমরা সাধারণত নিচের ছবি হিসাবে প্যাকেজ করার জন্য স্ট্যান্ডার্ড কাঠের ড্রাম ব্যবহার করি। আমরা গ্রাহকের প্রয়োজনীয়তা অনুসারে বিভিন্ন প্যাকেজ প্রকার ডিজাইন করতে পারি।
সেরা পরিষেবা!
1. কাস্টম পণ্যদ্রব্য:আমরা আপনার প্রয়োজন হিসাবে তারের করতে পারেন রঙ, আকার এবং তাই অন্তর্ভুক্ত. আমরা OEM / ODM অফার
2. নিজস্ব কারখানা:কাঁচামালের নির্ভরযোগ্য উৎস, আমরা আপনাকে কারখানার মূল্য দিতে পারি।
3. বিনামূল্যে নমুনা:বিনামূল্যে নমুনা প্রদানের জন্য, কিন্তু নমুনা মালবাহী গ্রাহকদের দ্বারা পরিশোধ করা আবশ্যক;
4. স্পিড ডেলিভারি:15-30 দিন, পেশাদার পরিবহন দল।
5. সব ধরনের পরীক্ষা:পেশাদার প্রযুক্তিগত সরঞ্জাম উচ্চ মানের নিশ্চিত করে।
6.Wঅ্যারেন্টি সময়কাল:বিনামূল্যে পণ্য ওয়ারেন্টি সময়কাল স্বাভাবিক 3-5 বছর।
