বৈশিষ্ট্য

বিশেষ উল্লেখ

নাম: হাইড্রোলিক টাইপ ক্যাবল রিল স্ট্যান্ড

মডেল: SI-5/SI-10/SI-10A/SI-16/SI-20/SI-30

রেট লোড: 50-300KN

প্রযোজ্য কেবল রিল ব্যাস: 2400-5000 মিমি

প্রযোজ্য কেবল রিল প্রস্থ: 1600-3100 মিমি

কোর গর্ত ব্যাস: 76-200 মিমি

ওজন: 172-600 কেজি

ফ্রেম উপাদান: উচ্চ-টেনসিল স্টিল

আবেদন: পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন তারের স্ট্রিংিং

বিশেষভাবে তুলে ধরা:

50-300KN নামমাত্র লোড হাইড্রোলিক তারের রিল স্ট্যান্ড

২৪০০-৫০০০মিমি ব্যাসের কন্ডাক্টর ড্রাম স্ট্যান্ড

উচ্চ-টান ইস্পাত ফ্রেম কেবল ড্রাম স্ট্যান্ড

মৌলিক তথ্য

উৎপত্তি স্থল: নিংবো, চীন

পরিচিতিমুলক নাম: Suntech

সাক্ষ্যদান: ISO 9001

মডেল নম্বার: সি

প্রদান

প্যাকেজিং বিবরণ: রপ্তানির জন্য ইস্পাত-বন্ধযুক্ত শক্তিবৃদ্ধি সহ পাতলা পাতলা কাঠের কেস

ডেলিভারি সময়: স্টকের জন্য 3-7 কার্যদিবস, বাল্ক অর্ডারের জন্য 15-25 দিন

পরিশোধের শর্ত: এল/সি, টি/টি

যোগানের ক্ষমতা: প্রতি মাসে 3000 পিস

গ্যালারী

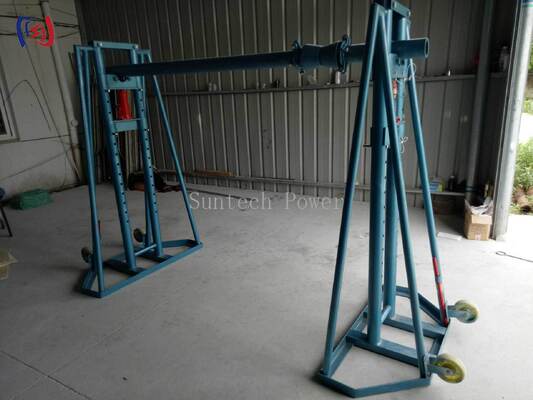

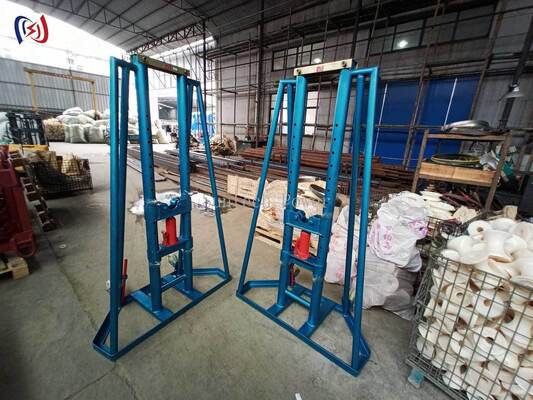

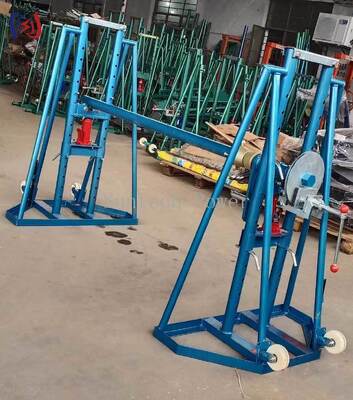

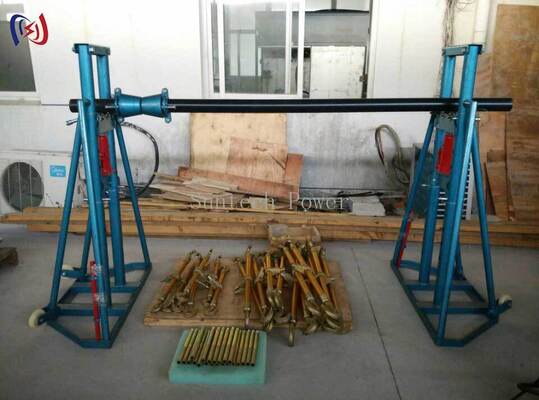

৫০-৩০০KN রেটযুক্ত লোড সহ হাইড্রোলিক কেবল রিল স্ট্যান্ড, ২৪০০-৫০০০মিমি ব্যাসের ড্রামের জন্য এবং উচ্চ-টান ইস্পাত ফ্রেম

পণ্যের বর্ণনা

ভারী পাওয়ার কেবল ড্রামগুলির নিরাপদ এবং দক্ষ হ্যান্ডলিংয়ের জন্য হাইড্রোলিক টাইপ কেবল রিল স্ট্যান্ড

হাইড্রোলিক টাইপ কেবল রিল স্ট্যান্ড হল একটি উদ্দেশ্য-নির্মিত উপাদান-হ্যান্ডলিং সমাধান যা একটি ম্যানুয়াল হাইড্রোলিক পাম্প ব্যবহার করে মাটি থেকে ভারী কেবল এবং কন্ডাক্টর ড্রামগুলিকে একটি নিরাপদ কাজের উচ্চতায় তোলে। একটি শক্তিশালী উচ্চ-টান ইস্পাত চ্যাসিসের উপর মাউন্ট করা এবং 50KN থেকে 300KN পর্যন্ত ছয়টি লোড রেটিংয়ে দেওয়া হয়েছে, এটি একটি একক অপারেটরকে 5000 মিমি ব্যাস পর্যন্ত ড্রামগুলি স্থাপন, উত্তোলন এবং পে আউট করতে দেয় যা অন্যথায় একটি ক্রেন এবং একটি সম্পূর্ণ ক্রুয়ের প্রয়োজন হবে।

প্রকৃত কেবল-স্ট্রিংিং কাজের উপর ভিত্তি করে প্রকৌশল

হাইড্রোলিক লিফট সিস্টেম: একটি শক্তিশালী হ্যান্ড পাম্প এবং সিলিন্ডার ন্যূনতম প্রচেষ্টায় ড্রামটিকে মাটি থেকে উপরে তোলে, ম্যানুয়াল উত্তোলন এবং রোলিং দূর করে যা সাইটে বেশিরভাগ পিঠ এবং পেষণের আঘাতের কারণ হয়।
নিয়ন্ত্রণযোগ্য বাহু 76 মিমি থেকে 200 মিমি পর্যন্ত ড্রাম কোর গর্তগুলি ধারণ করে এবং পে আউটের সময় ড্রামটিকে নিরাপদে লক করে।
ইন্টিগ্রেটেড ব্রেকিং সুনির্দিষ্ট ব্যাক-টেনশন প্রয়োগ করে যাতে কেবল স্ল্যাক, কিঙ্ক বা ওভাররান ছাড়াই সমানভাবে ফিড হয়।
ভারী-শুল্ক বায়ুসংক্রান্ত চাকা একজন ব্যক্তিকে অসম পৃষ্ঠের উপর দিয়ে একটি লোড করা স্ট্যান্ড সরাতে এবং এটিকে টানার দিকের সাথে সারিবদ্ধ করতে দেয়।
শক্তিশালী ফ্রেম: প্রতিটি স্ট্রেস পয়েন্টে ওয়েল্ডিং দ্বিগুণ করা হয় এবং প্রশস্ত, নিচু ক্র্যাডল সম্পূর্ণ রেট করা লোডের অধীনে ইউনিটটিকে স্থিতিশীল রাখে।

প্রযুক্তিগত স্পেসিফিকেশন

আইটেম নং.	মডেল	রেট করা লোড (KN)	রিল ব্যাস (মিমি)	রিল প্রস্থ (মিমি)	কোর গর্ত (মিমি)	ওজন (কেজি)
21346	SI-5	50	সর্বোচ্চ। 2400	সর্বোচ্চ। 1600	76-103	172
21347	SI-10	100	সর্বোচ্চ। 2700	সর্বোচ্চ। 1700	120-135	230
21348	SI-10A	100	সর্বোচ্চ। 3400	সর্বোচ্চ। 1900	120-135	230
21349	SI-16	160	সর্বোচ্চ। 4000	সর্বোচ্চ। 2500	125-200	325
21343	SI-20	200	সর্বোচ্চ। 4000	সর্বোচ্চ। 2500	135-160	450
21344	SI-30	300	সর্বোচ্চ। 5000	সর্বোচ্চ। 3100	160-200	600

গুণমান নিয়ন্ত্রণ এবং পরীক্ষা

ফ্রেম ওয়েল্ডিং একটি নথিভুক্ত পদ্ধতি অনুসরণ করে, এবং প্রতিটি চ্যাসিস পেইন্টিংয়ের আগে একটি জিগে বর্গাকারত্বের জন্য পরীক্ষা করা হয়। হাইড্রোলিক সিলিন্ডার এবং পাম্পগুলি চাপ-পরীক্ষিত হয়, এবং প্রতিটি সমাপ্ত ইউনিট প্যাক করার আগে একটি সম্পূর্ণ লিফট চক্রের মাধ্যমে কার্যকারিতা-পরীক্ষিত হয়। উত্পাদন ISO 9001 প্রত্যয়িত গুণমান ব্যবস্থাপনার অধীনে চলে, এবং প্রতিটি চালানের সাথে একটি ফ্যাক্টরি পরিদর্শন রেকর্ড সরবরাহ করা হয়।

সাধারণ অ্যাপ্লিকেশন

ওভারহেড ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইন স্ট্রিংিং
সাবস্টেশন এবং সুইচইয়ার্ড কেবল ইনস্টলেশন
ভূগর্ভস্থ এবং ডাক্ট কেবল পুলিং প্রকল্প
রেলওয়ে ক্যাটেনারি এবং টেলিকম ব্যাকবোন কাজ
শিল্প প্ল্যান্ট এবং উইন্ড-ফার্ম পাওয়ার ক্যাবলিং

কারখানা সমর্থন এবং ক্রেতা নিশ্চয়তা

কোনও ট্রেডিং-লেয়ার মার্ক-আপ ছাড়াই প্রস্তুতকারক-সরাসরি মূল্য
OEM এবং ODM কাস্টম লোড রেটিং, রঙ এবং ব্র্যান্ডিং সহ উপলব্ধ
অর্ডারের আগে প্রযুক্তিগত অঙ্কন এবং লোড গণনা সরবরাহ করা হয়
স্পেয়ার হাইড্রোলিক পাম্প, বাহু এবং চাকা স্টকে রাখা হয়
হাইড্রোলিক উপাদানগুলিতে 12-মাসের সীমিত ওয়ারেন্টি

আপনার ড্রামের ব্যাস, প্রস্থ, কোর গর্ত এবং প্রয়োজনীয় লোড রেটিং আমাদের বলুন, এবং আমাদের প্রকৌশলীরা সঠিক মডেলটি সুপারিশ করবেন এবং এক কার্যদিবসের মধ্যে একটি ফ্যাক্টরি-সরাসরি উদ্ধৃতি নিশ্চিত করবেন।
