টেলিকমিউনিকেশন মাস্ট গ্যালভানাইজড স্টিল ল্যাটিস টিউবুলার গাই ওয়্যার গাইড টাওয়ার
দ্রুত বিস্তারিত:
টেলিযোগাযোগ ত্রিভুজাকার মাস্ট ডিজাইন গ্যালভানাইজড স্টিল ল্যাটিস টিউবুলার গাই ওয়্যার গাইড টাওয়ার
ইস্পাত টিউব টাওয়ার কাঠামোর আপেক্ষিক প্রযুক্তিগত এবং অর্থনৈতিক সুবিধা রয়েছে এবং এটি বড় লোড বহনকারী ট্রান্সমিশন টাওয়ারগুলির জন্য উপযুক্ত।
অ্যাপ্লিকেশন:
চীনে, ইস্পাত পাইপ প্রোফাইলগুলি একই টাওয়ারে 500kV ডাবল-সার্কিট টাওয়ার এবং চার-পাস টাওয়ারগুলিতেও ব্যবহার করা হয়েছে, যা এর ভাল কার্যকারিতা এবং সুবিধাগুলি দেখায়।ইস্পাত পাইপ টাওয়ার গঠনটি এর অসামান্য ক্রস-সেকশন কঠোরতা, ভাল ক্রস-সেকশন ফোর্স বৈশিষ্ট্য, সরল বল এবং সুন্দর চেহারার কারণে বিভিন্ন ভোল্টেজ স্তরের সাথে লাইনে ভালভাবে বিকশিত হয়েছে।বিশেষ করে বড়-স্প্যান স্ট্রাকচার এবং আরবান পাওয়ার গ্রিড টাওয়ার স্ট্রাকচারে।
স্পেসিফিকেশন:
| না. |
বর্ণনা |
বিস্তারিত স্পেসিফিকেশন এবং প্রধান নকশা পরামিতি |
| 1 |
ডিজাইন কোড |
1. চীনা জাতীয় মান:
কDL/T 5154-2002 ওভারহেড ট্রান্সমিশন লাইনের টাওয়ার এবং পোল স্ট্রাকচারের ডিজাইনের প্রযুক্তিগত নিয়ন্ত্রণ
খ.DL/T 5219-2005 ওভারহেড ট্রান্সমিশন লাইনের ফাউন্ডেশন ডিজাইন করার জন্য প্রযুক্তিগত নিয়ন্ত্রণ
2. আমেরিকান স্ট্যান্ডার্ড:
কASCE 10-97-2000 ল্যাটিসড স্টিল ট্রান্সমিশন স্ট্রাকচারের ডিজাইন
খ.ACI 318-02 স্ট্রাকচার কংক্রিটের জন্য বিল্ডিং কোডের প্রয়োজনীয়তা
|
| 2 |
ডিজাইন সফটওয়্যার |
PLS এবং MS টাওয়ার, SAP2000, AutoCAD, STW, TWsolid, SLCAD ইত্যাদি |
| 3 |
ডিজাইন লোড হচ্ছে |
বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা প্রয়োজনীয়তা এবং স্পেসিফিকেশন অনুযায়ী। |
| 4 |
লোড পরীক্ষা/ধ্বংসাত্মক পরীক্ষা |
প্রয়োজনে আমরা সরকারী কর্তৃপক্ষ দ্বারা এটির ব্যবস্থা করতে পারি এবং এই ধরনের পরীক্ষার খরচ টাওয়ারের মূল্য থেকে আলাদা। |
| 5 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ট্রান্সমিশন লাইন |
| 6 |
হট-ডিপ গ্যালভানাইজেশন |
ISO 1461-2009, ASTM A123 |
| 7 |
ইস্পাত গ্রেড |
1. উচ্চ শক্তি কম খাদ কাঠামোগত ইস্পাত: Q420B যা ASTM Gr60 এর সমতুল্য
2. উচ্চ শক্তি কম খাদ স্ট্রাকচারাল স্টিল: Q355B যা ASTM Gr50 বা S355JR এর সমতুল্য
3. কার্বন স্ট্রাকচারাল স্টিল: Q235B যা ASTM A36 বা S235JR এর সমতুল্য
|
| 8 |
Bolts এবং বাদাম |
চীনা, ISO এবং DIN উভয় স্ট্যান্ডার্ডের জন্য প্রধানত ISO 898 গ্রেড 6.8 এবং 8.8 বোল্ট |
| 9 |
টাওয়ারের ধরন |
কৌণিক টাওয়ার, টিউবুলার টাওয়ার, গাইড মাস্ট, মনোপোল টাওয়ার |
| 10 |
টাওয়ারের ধরন |
সাসপেনশন টাওয়ার, টেনশন টাওয়ার, ডেড টাওয়ার, সাবস্টেশন স্ট্রাকচার |
| 11 |
ওয়ারেন্টি |
টাওয়ার কাঠামো: 10 বছর |
| 12 |
রিটার্ন পিরিয়ড |
50 বছর |
| 13 |
পরিবহন |
আমরা বিশ্বের বৃহত্তম বন্দরের খুব কাছাকাছি যা সমুদ্র পরিবহনের জন্য আমাদের সুবিধা। |
| 14 |
মান নিয়ন্ত্রণ |
ISO 9001 সিস্টেম অনুসরণ করুন এবং পরিমাণ এবং গুণমান উভয়ের জন্য কাঁচামাল, প্রোটোটাইপ সমাবেশ পরীক্ষা, গ্যালভানাইজেশন পরীক্ষা এবং প্রি-শিপমেন্ট পরিদর্শনের জন্য কঠোরভাবে QC পরিদর্শন করুন
আমরা প্রথম গুণমান এবং 100% পরিদর্শন অনুপাত ব্যবহার করি।
|
মনোপোল টাওয়ার
একক টিউব টাওয়ার যাকে মনোপোল টাওয়ারও বলা হয়, এটি একটি সাধারণত ব্যবহৃত প্রকার, সুন্দর চেহারা সহ,
9 থেকে 18 বর্গ মিটারের একটি ছোট এলাকা জুড়ে, খরচ - কার্যকর, এবং অধিকাংশ দ্বারা গৃহীত হয়
নির্মাণ.টাওয়ার বডি আরও যুক্তিসঙ্গত বিভাগ গ্রহণ করে, যা উচ্চ শক্তির মাধ্যমে সংযুক্ত
বল্টুএটিতে সহজ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং এটি বিভিন্ন জটিল ক্ষেত্র সাইটের সাথে মানিয়ে নিতে পারে।
গাইড টাওয়ার
Guyed টাওয়ার একটি অভিনব চেহারা আছে, এবং এর সবচেয়ে বড় বৈশিষ্ট্য ইস্পাত গাই তার ব্যবহার করে শক্তিশালী করা হয়.
Guyed টাওয়ার হল একটি সাধারণ ধরনের যোগাযোগ টাওয়ার যা লাভজনক এবং ব্যবহারিক।এটা হালকা এবং
অন্যদের তুলনায় সস্তা।এটি ভৌগলিক বিস্তৃত এলাকার জন্য খুবই উপযুক্ত।

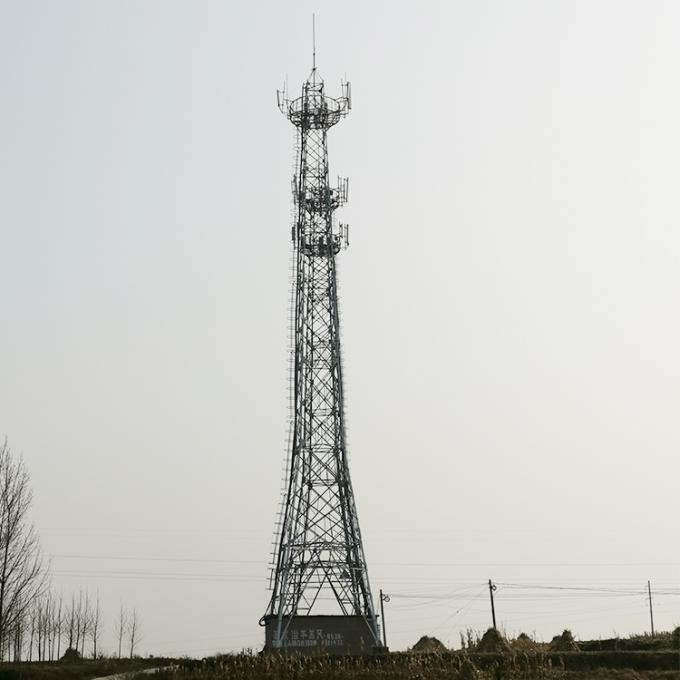

স্ব-সহায়ক টাওয়ার
স্ব-সহায়ক টাওয়ার সাধারণত 4leg টাওয়ারের 3leg হয় এবং এর উপাদান হল স্টিল পাইপ বা অ্যাঙ্গেল স্টিল।জন্য
সংযোগ, টিউবুলার টাওয়ার ফ্ল্যাঞ্জ দ্বারা সংযুক্ত, এবং কোণ ইস্পাত টাওয়ার বাদাম এবং বোল্ট দ্বারা সংযুক্ত।
বৈশিষ্ট্য:
1. বায়ু লোডের ছোট সহগ, শক্তিশালী বায়ু প্রতিরোধের।
2. জমি সম্পদ, সুবিধাজনক অবস্থান সংরক্ষণ করুন.
3. সুবিধাজনক পরিবহন এবং ইনস্টলেশন.
