টাওয়ার নির্মাণের জন্য ইনার-সাসপেন্ডেড ল্যাটিস জিন পোল LBNX-300A
ইনার-সাসপেন্ডেড ল্যাটিস জিন পোল হল পাওয়ার ট্রান্সমিশন টাওয়ার নির্মাণের জন্য একটি মডুলার লিফটিং মাস্ট। এটি টাওয়ার বডির ভিতরে স্থগিত থাকে, যা টাওয়ারের চারপাশের কাজের এলাকা পরিষ্কার রাখে। ল্যাটিস বিভাগগুলি 8 মিটার থেকে 18 মিটার পর্যন্ত কাজের উচ্চতা তৈরি করতে একসাথে বোল্ট করা হয় এবং প্রতিটি মডেলের জন্য উল্লম্ব লোড এবং সুরক্ষা ফ্যাক্টর ডেটা নীচে তালিকাভুক্ত করা হয়েছে।
ডিজাইন এবং গঠন
অভ্যন্তরীণ-স্থগিত নকশা: মাস্টটি টাওয়ার বডির ভিতরে রাখা হয়, চারপাশের কাজের এলাকা বাধাহীন থাকে।

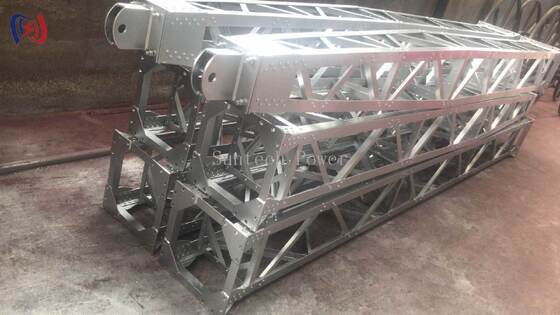

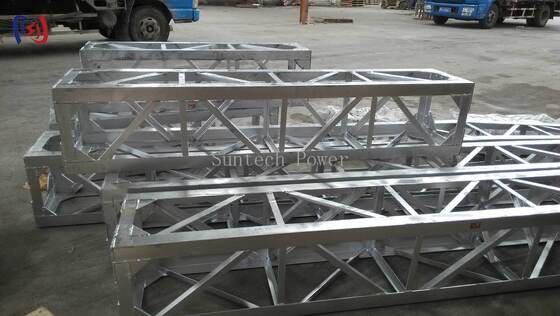

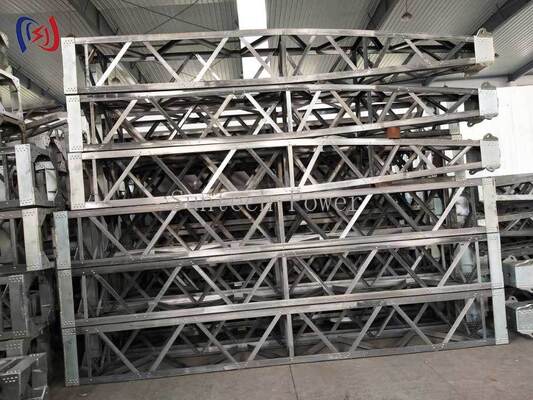

মডুলার ল্যাটিস বিভাগ: ইন্টারলকিং দৈর্ঘ্যগুলি প্রয়োজনীয় উচ্চতায় একত্রিত হয়।

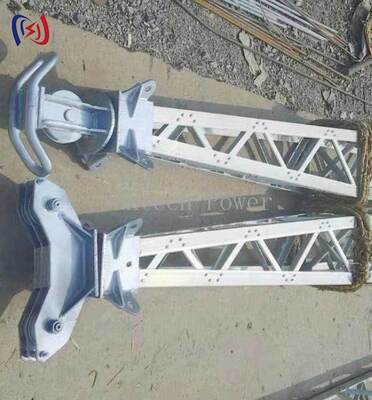

শক্তিশালী ইস্পাত জয়েন্ট: মাস্ট হেড এবং বেসে বোল্ট করা সংযোগ।
বর্গাকার ইস্পাত টিউব প্রধান অংশ: 50x50 মিমি প্রধান সদস্য 25x25 মিমি থেকে 30x30 মিমি আনুষাঙ্গিক সহ।
ক্ষয়-প্রতিরোধী আবরণ: বহিরঙ্গন সাইট ব্যবহারের জন্য উপযুক্ত।
প্রতিস্থাপনযোগ্য উপাদান: সহজ পরিদর্শন এবং পরিষেবা।
প্রযুক্তিগত বৈশিষ্ট্য
আইটেম নং।
মডেল
পরিসীমা (মি)
বিভাগ (মিমি)
প্রধান অংশ (মিমি)
আনুষঙ্গিক (মিমি)
উল্লম্ব লোড (KN)
সুরক্ষা ফ্যাক্টর
ওজন (কেজি/মি)
03131
LBNX-300A
8-16
300x300
50x50x4
25x25x3
13-38
2.5
10.5
03141
LBNX-300B
11-18
300x300
50x50x5
30x30x3
15-40
2.5
11.0
গুণমান নিয়ন্ত্রণ এবং পরীক্ষা
প্যাকিংয়ের আগে ল্যাটিস বিভাগ, জয়েন্ট এবং আনুষাঙ্গিকগুলি একত্রিত করা হয় এবং ফিট, সোজা এবং সংযোগের অখণ্ডতার জন্য পরীক্ষা করা হয়। প্রতিটি ব্যাচ তার উল্লিখিত বিভাগ আকার এবং কাজের পরিসীমার বিরুদ্ধে পরিদর্শন করা হয়। পণ্যগুলি ISO 9001 প্রত্যয়িত গুণমান ব্যবস্থাপনার অধীনে তৈরি করা হয় এবং প্রতিটি চালানের সাথে একটি পরিদর্শন রেকর্ড সরবরাহ করা হয়।
সাধারণ অ্যাপ্লিকেশন
ট্রান্সমিশন টাওয়ার সমাবেশ
সাবস্টেশন কাঠামো স্থাপন
অস্থায়ী উত্তোলন কার্যক্রম
জরুরী টাওয়ার মেরামত
সমাবেশ এবং ব্যবহার
সাইট প্রস্তুতি: কাজের এলাকা সমান করুন এবং মাটির অবস্থা যাচাই করুন।
সমাবেশ: লেবেলযুক্ত ল্যাটিস বিভাগগুলি যোগ করুন এবং সমস্ত সংযোগ সুরক্ষিত করুন।
অপারেশন: লোড পর্যবেক্ষণ করুন এবং কাজের অঞ্চল পরিষ্কার রাখুন।
বিচ্ছিন্নকরণ: সমাবেশের পদক্ষেপগুলি বিপরীত করুন এবং উপাদানগুলি একটি শুকনো জায়গায় সংরক্ষণ করুন।
কাস্টম উচ্চতা, বিভাগ এবং ব্র্যান্ডিং সহ OEM এবং ODM উপলব্ধ
টাওয়ারের উচ্চতা এবং লোডের উপর ভিত্তি করে মডেল নির্বাচন সমর্থন (8 মিটার থেকে 18 মিটার পরিসীমা)
অতিরিক্ত ল্যাটিস বিভাগ এবং আনুষাঙ্গিক উপলব্ধ
12-মাসের সীমিত ওয়ারেন্টি
আপনার টাওয়ারের উচ্চতা, কাজের পরিসীমা এবং লোড আমাদের বলুন, এবং আমাদের প্রকৌশলীরা এক কার্যদিবসের মধ্যে সঠিক জিন পোল মডেল এবং একটি ফ্যাক্টরি-ডাইরেক্ট কোটেশন নিশ্চিত করবেন।
