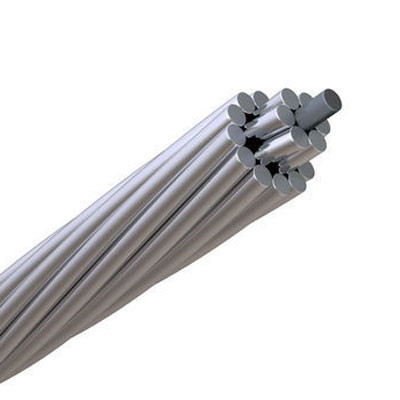

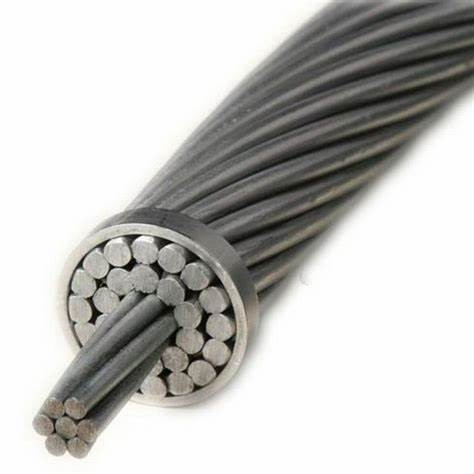

556.5 MCM ডোভ ACSR অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড
556.5 ডোভ ACSR কেবল কি?
অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড (ACSR), যা বেয়ার অ্যালুমিনিয়াম কন্ডাক্টর নামেও পরিচিত, ট্রান্সমিশনের জন্য বহুল ব্যবহৃত কন্ডাক্টরগুলির মধ্যে একটি।556.5 MCM ডোভ ACSR কেবলে উচ্চ শক্তির ইস্পাত কোরের উপর আটকে থাকা অ্যালুমিনিয়াম তারের এক বা একাধিক স্তর থাকে যা প্রয়োজনের উপর নির্ভর করে একক বা একাধিক স্ট্র্যান্ড হতে পারে।অ্যাপ্লিকেশানের জন্য উপযুক্ত বর্তমান বহন ক্ষমতা এবং যান্ত্রিক শক্তি প্রাপ্ত করার জন্য আল এবং ইস্পাত তারের বিভিন্ন স্ট্র্যান্ডিং সংমিশ্রণ হতে পারে।
556.5 MCM ডোভ ACSR কেবলের স্পেসিফিকেশন কি?
আকার (AWG বা MCM): 556.5
স্ট্র্যান্ডিং (AL/STL): 26/7
ব্যাস ইঞ্চি: অ্যালুমিনিয়াম: 0.1463
ব্যাস ইঞ্চি: ইস্পাত: 0.1138
ব্যাস ইঞ্চি: ইস্পাত কোর: 0.3414
ব্যাস ইঞ্চি: কেবল OD: 0.927
ওজন lb/1000FT: অ্যালুমিনিয়াম: 525.0
ওজন lb/1000FT: ইস্পাত: 241.0
ওজন পাউন্ড/1000FT: মোট: 766.0
বিষয়বস্তু %: অ্যালুমিনিয়াম: 68.53
বিষয়বস্তু %: ইস্পাত: 31.47
রেট ব্রেকিং স্ট্রেন্থ (lbs.): 22,500
OHMS/1000ft: 20ºC এ DC: 0.0306
OHMS/1000ft: 75ºC এ AC: 0.038
প্রশস্ততা: 726 Amps
556.5 ডোভ ACSR কেবলের প্রয়োগ কী?
556.5 ডোভ ACSR কেবল কাঠের খুঁটি, ট্রান্সমিশন টাওয়ার এবং অন্যান্য কাঠামোর সমস্ত ব্যবহারিক স্প্যানে ব্যবহারের জন্য উপযুক্ত।অ্যাপ্লিকেশনগুলি দীর্ঘ, অতিরিক্ত উচ্চ ভোল্টেজ (EHV) ট্রান্সমিশন লাইন থেকে শুরু করে ব্যক্তিগত প্রাঙ্গনে বিতরণ বা ব্যবহার ভোল্টেজের সাব-সার্ভিস স্প্যান পর্যন্ত।
ACSR (অ্যালুমিনিয়াম কন্ডাকটর স্টিল রিইনফোর্সড) কন্ডাক্টরের অর্থনীতি, নির্ভরযোগ্যতা এবং শক্তি থেকে ওজন অনুপাতের কারণে একটি দীর্ঘ পরিষেবা রেকর্ড রয়েছে।ইস্পাত কোরের শক্তির সাথে মিলিত হালকা ওজন এবং অ্যালুমিনিয়ামের উচ্চ পরিবাহিতা যেকোন বিকল্পের তুলনায় উচ্চ উত্তেজনা, কম ঝিমঝিম এবং দীর্ঘ স্প্যান সক্ষম করে।
556.5 ডোভ ACSR কেবলের মান কী?
ASTM B-230 অ্যালুমিনিয়াম তার, বৈদ্যুতিক উদ্দেশ্যে 1350-H19
ASTM B-231 অ্যালুমিনিয়াম কন্ডাক্টর, ঘনকেন্দ্রিক আটকে আছে
ASTM B-232 অ্যালুমিনিয়াম কন্ডাক্টর, এককেন্দ্রিক লেয়ার স্ট্রেন্ডেড, প্রলিপ্ত স্টিল রিইনফোর্সড (ACSR)
ASTM B-341 অ্যালুমিনিয়াম কন্ডাক্টরের জন্য অ্যালুমিনিয়াম প্রলিপ্ত স্টিল কোর ওয়্যার, স্টিল রিইনফোর্সড (ACSR/AZ)
অ্যালুমিনিয়াম কন্ডাক্টর, স্টিল রিইনফোর্সড (ACSR) এর জন্য ASTM B-498 জিঙ্ক লেপযুক্ত ইস্পাত কোর তার
কাঠবিড়ালি কন্ডাক্টর তালিকা বেছে নিন
| সাঙ্কেতিক নাম |
acsr কাঠবিড়ালী কন্ডাক্টর |
| নামমাত্র অ্যালুমিনিয়াম এলাকা মিমি 2 |
20 |
| Stranding গঠন |
আলনা. |
6 |
| আলদিয়া। |
2.11 |
| সেন্ট নং |
1 |
| সেন্ট দিয়া |
2.11 |
| অ্যালুমিনিয়ামের বিভাগীয় এলাকা |
মিমি 2 |
20.94 |
| মোট বিভাগীয় এলাকা |
মিমি 2 |
24.43 |
| সামগ্রিক ব্যাস |
মিমি |
৬.৩৩ |
| মোট |
কেজি/কিমি |
85 |
| গণনা ব্রেকিং লোড |
daN |
788 |
| 20 ℃ এ DC প্রতিরোধের গণনা করুন |
Ω/কিমি |
1.368 |
| এমনকি আপনি যদি |
ক |
109 |
