Name: 600 কেভি পিডি ফ্রি হাই ভোল্টেজ টেস্টার সিস্টেম, আংশিক নিষ্কাশন পরিমাপ সরঞ্জাম
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CQSB-300KVA/600KV
Price: 285,715.00 USD
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

পরীক্ষার নীতি: পাওয়ার ফ্রিকোয়েন্সি টেস্ট ট্রান্সফরমার সার্কিট

পরীক্ষার মান: আইইসি ৬০০৬০-১:2010

সর্বোচ্চ ধারণক্ষমতা: 300KVA

সর্বাধিক ভোল্টেজ: 600KV

ব্যবহার: এসি হাইপোট টেস্ট ইন দ্য ফ্যাক্টরি কোয়ালিটি ইন্সপেকশন ফর পাওয়ার ট্রান্সফরমার, গ্যাস-ইনসুলেটেড সুইচগ

উপাদান: কন্ট্রোল কনসোল, ভোল্টেজ রেগুলেটর, সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার, প্রোটেকশন রেজিস্ট্যান্স, এবং ভো

পরীক্ষার ফ্রিকোয়েন্সি: 50HZ বা 60HZ

কর্ম চক্র: ৬০মিনিট অথবা অর্ডার অনুযায়ী তৈরি

পরীক্ষার নির্ভুলতা: ১.০% এর কম নয়

আউটপুট তরঙ্গরূপ: বিশুদ্ধ সাইন ওয়েভ

নকশা বৈশিষ্ট্য: পিডি ফ্রি ডিজাইন, বিশুদ্ধ পাওয়ার ফ্রিকোয়েন্সি টেস্ট, সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার, সহজ ইনস্টল

বিশেষভাবে তুলে ধরা:

৬০০ কেভি হাই ভোল্টেজ টেস্টার সিস্টেম

পিডি ফ্রি হাই ভোল্টেজ টেস্টার সিস্টেম

পিডি ফ্রি পার্টিক্যাল ডিসচার্জ পরিমাপ সরঞ্জাম

মৌলিক তথ্য

উৎপত্তি স্থল: নিংবো, চীন

পরিচিতিমুলক নাম: Ningbo Suntech Power

সাক্ষ্যদান: ISO9001

মডেল নম্বার: CQSB-300KVA/600KV

প্রদান

প্যাকেজিং বিবরণ: ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন

ডেলিভারি সময়: ৪৫-৭৫ কার্যদিবস

পরিশোধের শর্ত: এল/সি, টি/টি

যোগানের ক্ষমতা: 5 ইউনিট/2 মাস

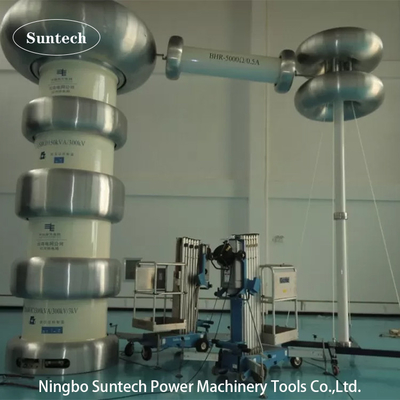

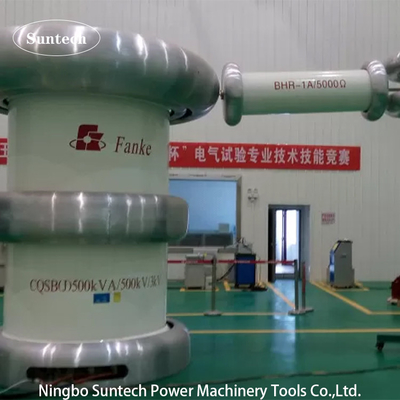

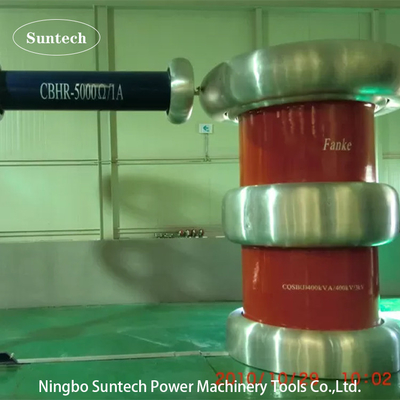

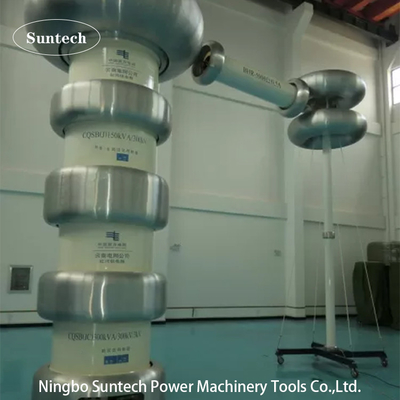

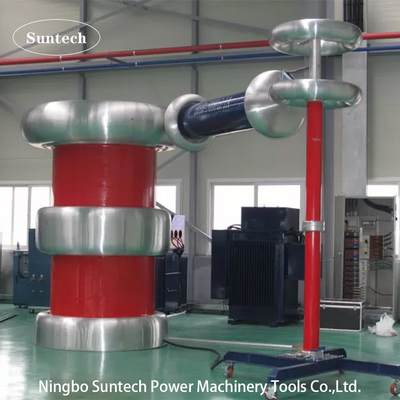

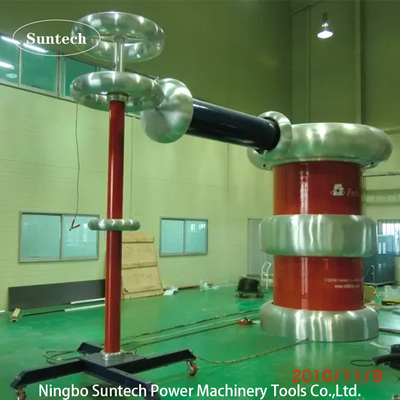

গ্যালারী

600 কেভি পিডি ফ্রি হাই ভোল্টেজ টেস্টার সিস্টেম, আংশিক নিষ্কাশন পরিমাপ সরঞ্জাম

পণ্যের বর্ণনা

পিডি ফ্রি এসি সিলিন্ডার টাইপ ট্রান্সফরমার সহ ভোল্টেজ টেস্ট সিস্টেম প্রতিরোধ, আংশিক নিষ্কাশন পরিমাপ

I. পণ্যের বর্ণনা এবং প্রয়োগ:

পিডি ফ্রি এসি প্রতিরোধ ভোল্টেজ টেস্ট সিস্টেমস উইথ সিলিন্ডার টাইপ ট্রান্সফরমারটি এইচভি পরীক্ষার হলের উচ্চ ভোল্টেজ বৈদ্যুতিক পণ্য এবং উপাদান যেমন এইচভি তারগুলি, পাওয়ার ট্রান্সফরমার,গ্যাস নিরোধক সুইচগার্ট, বুশিং, আটকান এবং বিচ্ছিন্নতা উপকরণ।

বিস্তৃত অ্যাপ্লিকেশন সুযোগের সাথে এটি সাধারণত উচ্চ ভোল্টেজ পণ্য মান পরিদর্শন রুটিন পরীক্ষার পরীক্ষায় প্রয়োগ করা যেতে পারে,যা পাওয়ার ফ্রিকোয়েন্সি এসি প্রতিরোধ ভোল্টেজ পরীক্ষা অন্তর্ভুক্ত করে,পিডি সনাক্তকরণ এবং ক্যাবলের দীর্ঘ সময়কালের পরীক্ষাএই সিস্টেমগুলি বিশেষ করে স্ট্যাটিল ভোল্টেজের প্রয়োজনের পরীক্ষার জন্য উপযুক্ত, এমনকি ভোল্টেজের অধীনে লোড পরিবর্তন হলেও (করোনা,ভিজা এবং দূষণ পরীক্ষা) অথবা যখন লোড ইন্ডাক্টিভ হয় (ইন্ডাক্টিভ ভোল্টেজ ট্রান্সফরমার). সিস্টেমের ভোল্টেজ বিভাজক PD সিগন্যালের সংযোগ টার্মিনাল আছে, 2 বা 4 চ্যানেল PD বিশ্লেষক (ঐচ্ছিক) দিয়ে সজ্জিত, পরীক্ষার বস্তুর জন্য PD সনাক্তকরণ উপলব্ধি করা যেতে পারে।

মডেল CQSB-300KVA/600KV দুটি স্ট্যাকযোগ্য সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার 600KV আউটপুট পরীক্ষার ভোল্টেজ এবং 0.5A পরীক্ষার বর্তমান সিরিজ সংযোগ আছে।

এখন পর্যন্ত, এই পরীক্ষার সেটটি বিভিন্ন ভোল্টেজ প্রতিরোধের পরীক্ষার অ্যাপ্লিকেশন অনুসারে অনেকগুলি বিভিন্ন সিরিয়ালাইজড মডেল গঠন করেছিল। অনুরূপ মডেলটি নিম্নলিখিত ধারাতে অন্যান্য সাধারণ মডেল দেখতে পারে।

II. প্রধান উপাদানঃ

এস এন	উপাদানগুলির নাম	প্রকার এবং স্পেসিফিকেশন	কুইটি।	প্রতিটি ওজন	প্রতিটি মাত্রা
1	কন্ট্রোল কনসোল	FKGB-300KVA	এক টুকরা	১৮০ কেজি	1200420820 মিমি
2	বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক ক্যাবিনেট	ডিটি-৩০০ কেভিএ	এক টুকরা	২৫০০ কেজি	110010501250 মিমি
3.1	প্রথমস্ট্যাকযোগ্য সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার	CQSB-600KVA/300KV	এক টুকরা	৩০০০ কেজি	D1200*H2800 মিমি
3.2	দ্বিতীয়স্ট্যাকযোগ্য সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার	CQSB-300KVA/300KV	এক টুকরা	২,৪০০ কেজি	D1200*H2500 মিমি
4	সুরক্ষা প্রতিরোধ	BHR-0.5A/600KV	১ টুকরা	১২০ কেজি	D380*L850mm
5	কপলিং ক্যাপাসিট্যান্স সহ ভোল্টেজ ডিভাইডার	TJF-600KV/500pF	১ সেট	২০০ কেজি	D320*H6000 মিমি
6	বিশেষ পরীক্ষার আনুষাঙ্গিক
দ্রষ্টব্যঃ বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে।

III. পরীক্ষার সংযোগ চিত্র (উদাহরণস্বরূপঃ মডেল CQSB-500KVA/500KV):

PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment 0
৪. প্রযুক্তিগত বৈশিষ্ট্য

50Hz বা 60Hz এ বিশুদ্ধ পাওয়ার ফ্রিকোয়েন্সি পরীক্ষা, আউটপুট ভোল্টেজ বিকৃতি (THD) খুব ছোট।
নিম্ন আংশিক স্রাব পরিমাপের প্রয়োজনীয়তা পূরণ করুন
পরীক্ষার হলে স্থান বাঁচানোর জন্য মডুলার কাঠামো
নিম্ন প্রতিবন্ধকতা, বিস্তৃত অ্যাপ্লিকেশন পরিসীমা
কম্পিউটার নিয়ন্ত্রিত পরিমাপ সিস্টেমের সাথে কাজ করা সহজ
কর্মী ও সরঞ্জামের নিরাপত্তা নিশ্চিত করার জন্য সম্পূর্ণ সুরক্ষা সার্কিট
অতিরিক্ত ও অস্থায়ী সুরক্ষা সংবেদনশীল ইলেকট্রনিক উপাদান
বিশেষ করে স্ট্যাবল ভোল্টেজ প্রয়োজন এমন পরীক্ষার জন্য উপযুক্ত, এমনকি যদি ভোল্টেজের অধীনে লোড পরিবর্তন হয় (করোনা, ভিজা এবং দূষণ পরীক্ষা) বা যখন লোড ইন্ডাক্টিভ হয় (ইন্ডাক্টিভ ভোল্টেজ ট্রান্সফরমার) ।

V. সাধারণ প্রযুক্তিগত তথ্যঃ

সিস্টেম পরীক্ষার মোডঃ সিলেন্ডার টাইপ ট্রান্সফরমার সহ পিডি ফ্রি এসি স্ট্যান্ড ভোল্টেজ টেস্ট সিস্টেম
সিস্টেম মডেলঃ CQSB-300KVA/600KV
ইনপুট পাওয়ার সাপ্লাইঃ ৩৮০±১০% ((এক-ফেজ),৫০Hz/৬০Hz
নামমাত্র আউটপুট ক্ষমতাঃ 300kVA
নামমাত্র আউটপুট ভোল্টেজঃ 300KV,600KV
সর্বোচ্চ পরীক্ষার ভোল্টেজঃ 600KV এর বেশি নয়
নামমাত্র আউটপুট বর্তমানঃ 0.5A
রেগ. ফ্রিকোয়েন্সি রেঞ্জঃ 50/60Hz
আউটপুট রেজোনেন্স ভোল্টেজ তরঙ্গরূপঃ খাঁটি সাইনস তরঙ্গ
তাপমাত্রা বৃদ্ধিঃ 60 মিনিটের নামমাত্র বর্তমানের অধীনে 65K এর কম;
গোলমালের মাত্রাঃ 65dB এর বেশি নয়
কাঠামোঃ তেল নিমজ্জিত, সিলিন্ডার টাইপ ডিজাইন

VI. অন্যান্য ঐচ্ছিক উপাদান

পাওয়ার সাপ্লাই গোলমাল ফিল্টার
ট্রিপল এবং পঞ্চম ফিল্টার
ক্ষতিপূরণ চুল্লি
অতিরিক্ত ভোল্টেজের জন্য বৈদ্যুতিন দ্রুত সুরক্ষা ডিভাইস
SF6 স্ট্যান্ডার্ড ক্যাপাসিটার
আংশিক স্রাব সনাক্তকারী

VII. অন্যান্য আদর্শ মডেল

1একক ট্রান্সফরমার প্রকার:

মডেল	নামমাত্র ক্ষমতা (কেভিএ)	LV ইনপুট সরবরাহ ((KV)	নামমাত্র আউটপুট ভোল্টেজ ((KV)	সিলিন্ডার ট্রান্সফরমারের মাত্রা D × H ((মিমি)	ওজন (কেজি)
CQSB-1.5KVA/50KV	1.5	0.22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0.38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0.38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0.6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0.6	150	φ১৪২০*১৬২০	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2. স্ট্যাকযোগ্য সিলিন্ডার ট্রান্সফরমার প্রকারঃ

মডেল	নামমাত্র ক্ষমতা (কেভিএ)	LV ইনপুট সরবরাহ ((KV)	নামমাত্র আউটপুট ভোল্টেজ ((KV)	সিলিন্ডার ট্রান্সফরমারের মাত্রা D × H ((মিমি)	ওজন (কেজি)
CQSB-10KVA/2*50KV	10	0.2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0.38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0.38	400	φ১৫৮০*৩৬৫০	2500
CQSB-150KVA/2*150KV	150	0.38	300	φ১৬০০*৩২০০	3980
CQSB-300KVA/2*150KV	300	0.38	300	φ১৬০০*৩৮০০	4280
CQSB-250KVA/2*250KV	250	0.38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0.6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0.6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
