ভূগর্ভস্থ ক্যাবল ত্রুটি দূরত্ব অবস্থানকারী, বিতরণ ক্যাবল ত্রুটি সনাক্তকারী 8 জি স্টোরেজ

ভূগর্ভস্থ ক্যাবল রুট এবং ক্যাবল ত্রুটি দূরত্বের অবস্থান, বিতরণ ক্যাবল ত্রুটি সনাক্তকারী

I. প্রয়োগ:

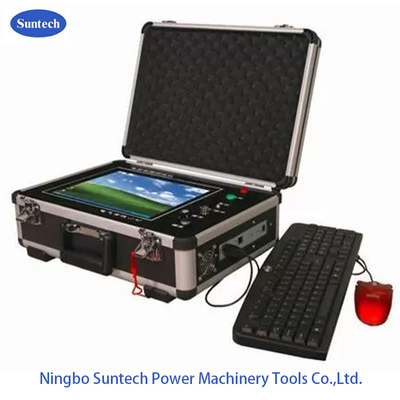

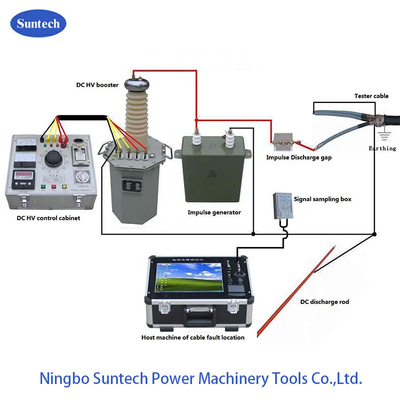

FKDL2000 ক্যাবল ত্রুটি দূরত্ব locator একটি ধরনের ইন্টিগ্রেটেড পরীক্ষার যন্ত্র, যা ত্রুটি সনাক্তকারী পরীক্ষা হোস্ট, ক্যাবল পথ ট্র্যাকিং সংকেত জেনারেটর,ক্যাবল ট্র্যাকিং সিগন্যাল রিসিভার এবং ক্যাবল ত্রুটি সনাক্তকারী, ইত্যাদি। হোস্ট মেশিন, ইন্টিগ্রেটেড কম্পিউটার, নিম্ন ভোল্টেজ পালস জেনারেটর এবং ডেটা প্রসেসর সহ,এটি ত্রুটি দূরত্ব পরীক্ষা এবং তারের দৈর্ঘ্য এবং তারের মধ্যে তরঙ্গ প্রসারণ গতি পরিমাপ করতে ব্যবহৃত হয়.30KHz এর ফ্রিকোয়েন্সি এবং 30V এর বিস্তৃতির শিখর সহ সাইন ওয়েভ সিগন্যালটি পাথ সিগন্যাল জেনারেটরের দ্বারা উত্পাদিত হয় তারের পথটি সন্ধান করতে ব্যবহৃত হয়। পাথ সিগন্যাল রিসিভারটি সিগন্যাল পথটি গ্রহণের জন্য ব্যবহৃত হয়,এবং তারের louding খুঁজে পেতে এবং তারের কবর গভীরতা অনুমান ব্যবহৃত. ত্রুটির সঠিক অবস্থান নির্ধারণের জন্য ত্রুটি সনাক্তকারী ব্যবহার করা হয়।সনাক্তকরণের উপায় তিনটি ধরনের আছেএলভি ইমপ্লাস পদ্ধতি, ইমপ্লাস এইচভি ফ্ল্যাশ-ওভার পদ্ধতি, একাধিক ইমপ্লাস পদ্ধতি। ঐচ্ছিক অংশটি ডিসি উচ্চ ভোল্টেজ বুস্টার এবং কন্ট্রোল ক্যাবিনেট,যা ক্ষতিগ্রস্ত এবং সহজেই মেরামতযোগ্য বিচ্ছিন্নতা বাড়ানোর জন্য একটি ব্রেকডাউন ভোল্টেজ সরবরাহের জন্য ব্যবহৃত হয় ।.

দ্যইন্টিগ্রেটেড পরীক্ষার যন্ত্রপাতিএটি 35KV এর নিচে বিভিন্ন ভোল্টেজ স্তরে ক্যাবল ত্রুটি পরীক্ষা করতে সক্ষম। এটি বিভিন্ন ক্যাবল বিভাগের ক্যাবল ত্রুটি পরীক্ষা করতে পারে, বিভিন্ন dielectric এবং বিভিন্ন ক্যাবল উপাদান।ওপেন সার্কিট ক্যাবল ত্রুটি পরীক্ষা করতে পারেন, শর্ট সার্কিট ক্যাবল ত্রুটি, কম প্রতিরোধের ক্যাবল ত্রুটি, উচ্চ প্রতিরোধের ফুটো ক্যাবল ত্রুটি এবং উচ্চ প্রতিরোধের ফ্ল্যাশ-ওভার ক্যাবল ত্রুটি।

II. প্রযুক্তিগত সূচকঃ

1, ত্রুটি পরিমাপ সিস্টেম

• বিভিন্ন ধরণের পাওয়ার ক্যাবল এবং কোঅক্সিয়াল যোগাযোগ ক্যাবল এবং টেলিফোন ক্যাবলের ওপেন সার্কিট বা শর্ট সার্কিট ত্রুটির পরীক্ষা করুন।
• পরীক্ষিত তারের শ্রেণীঃ 35KV এবং তার নিচে

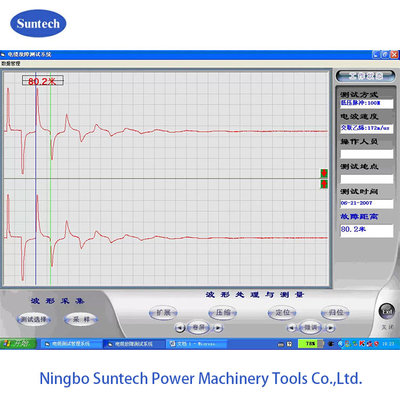

• যেসব তারের দৈর্ঘ্য জানা আছে সেগুলির মধ্যে রেডিও তরঙ্গের প্রসার গতি পরিমাপ করা।
• পরিমাপ দূরত্বঃ১৬ কিলোমিটারের বেশি
• সিস্টেমের ত্রুটিঃ ১ মিটারের কম
• নমুনা গ্রহণের ফ্রিকোয়েন্সিঃ ২৫ মেগাহার্টজ
• ন্যূনতম রেজোলিউশন:0.২ মিটার
• মৃত অঞ্চলঃ ১৬ মিটারের কম
• পাওয়ারঃ DC 12V
• ওজনঃ ৫ কেজি

2, ক্যাবল ট্র্যাকিং পাথ সিগন্যাল জেনারেটর অংশ

• সিগন্যাল আউটপুট ফ্রিকোয়েন্সিঃ ৩০ কেএইচজেড
• ওসিলেটিং পদ্ধতিঃচপিং
• পাওয়ার আউটপুটঃ 30W
• পাওয়ারঃ ২২০ ভি ± ১০%
• ওজনঃ ৪ কেজি

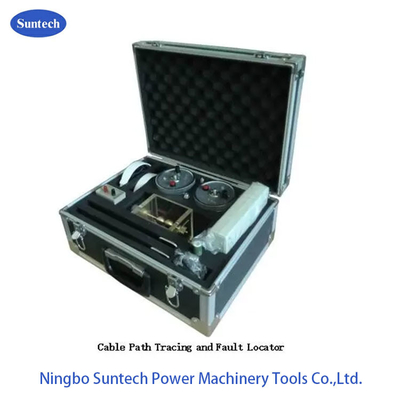

3, ক্যাবল ত্রুটি সনাক্তকারী অংশ

• পরিমাপ সংবেদনশীলতাঃ 50Ω এর অভ্যন্তরীণ প্রতিরোধের সাথে সিগন্যাল উত্স 300 Hz সিগন্যাল আউটপুট করে,যখন আউটপুট 2V হয় এবং সংকেত থেকে গোলমালের অনুপাত 20 এর চেয়ে ভাল হয়, তখন লোকেটারের ইনপুট সংকেত 10μv এর চেয়ে কম:1.
• ইনপুট প্রতিবন্ধকতাঃ ১.২KΩ এর বেশি
• 2×2000Ω এর ইয়ারফোন
• অপারেটিং ভোল্টেজঃ DC 9V±10%
• পরিবেষ্টিত তাপমাত্রাঃ-২০°C-৭০°C

4অন্যান্য প্রযুক্তিগত তথ্য

III. কনফিগারেশনঃ

• FKDL ক্যাবল ত্রুটি পরীক্ষা সিস্টেম (1 সেট)
• FKDL পথ সংকেত জেনারেটর (1 সেট)
• প্যাসেজ সিগন্যাল রিসিভার (১ টুকরা)
• এফকেডিএল ফ্যাক্ট লোকেটার (১ টুকরা)
• বর্তমান নমুনা সংগ্রহের ক্যাবিনেট (১ টুকরা)
• সঞ্চালন গোলাকার ফাঁক (1 সেট)
• ইয়ারফোন (২ টুকরা)
• ডিসি ইমপলস ক্যাপাসিটার (১টি সেট)
