270KVA পোর্টেবল এসি রেজোনেন্ট টেস্ট সিস্টেম ওভারভোল্টেজ সুরক্ষা

৩৫ কেভি ক্যাবল এবং ১১০ কেভি পাওয়ার সাবস্টেশন পরীক্ষার জন্য এসি রেজোন্যান্ট টেস্ট সিস্টেম

বৈশিষ্ট্যঃ

• ছোট আকারের, অপারেটিং জন্য বহনযোগ্য।
• পরীক্ষার তথ্য, অবস্থা এবং রিয়েল-টাইমে ধাপে ধাপে প্রদর্শনের জন্য স্ক্রিন
• নামমাত্র লোডে সামান্য তাপমাত্রা বৃদ্ধি পায়। শুকনো টাইপ ইপোক্সি কাস্ট, উচ্চ যান্ত্রিক শক্তি এবং ভাল নিরোধক ক্ষমতা।
• ২২০ ভোল্ট বা ৩৮০ ভোল্ট একক ফেজ পাওয়ার সোর্স অন সাইট সোর্সিংয়ের জন্য উপযুক্ত।
• বিভিন্ন ধরণের চুল্লি বহুমুখী ব্যবহারের জন্য অপশনাল।
• অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, আইপিএম এবং স্রাব সুরক্ষা ফাংশন সহ।
• পরীক্ষার ফলাফল মুদ্রণ করা যাবে।

I. পণ্যের ব্যবহার:

এই পরীক্ষার সেট মডেল CHX-270KVA/45KV, 270KV 10KV / 35KV শ্রেণীর সংক্ষিপ্ত XLPE তারের জন্য ডিজাইন করা হয়,পাওয়ার ট্রান্সফরমার, CB,CT / PT, বাসবার 110KV পাওয়ার সাবস্টেশন সঞ্চালনইন-সাইট এসিভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট সার্কিট প্রযুক্তির সাথে ভোল্টেজ পরীক্ষার প্রতিরোধ করুন; সর্বোচ্চ পরীক্ষার ভোল্টেজ 45KV,90KV,270KV এর বেশি নয়; পরীক্ষার ফ্রিকোয়েন্সিঃ 30-300Hz; কাজের চক্র 60minuts এর বেশি নয়.এটি গ্রাহকদের এসি ভোল্টেজ পরীক্ষার প্রতিরোধ করতে প্রতিরোধমূলক পরীক্ষা বা হস্তান্তর পরীক্ষা সম্পাদন করতে সহায়তা করতে পারে

সেটের পরীক্ষার পরিসীমা নিম্নরূপঃ ট্রান্সফরমার

1. 1000m 35kV/300mm2 তারের, পরীক্ষা ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষা ভোল্টেজ 52kV, পরীক্ষা সময় 5min।

2, 3000m 10kV/300mm2 তারের, পরীক্ষা ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষা ভোল্টেজ 22kV, পরীক্ষা সময় 5min।

3, 35kV/31500kVA প্রধান ট্রান্সফরমার, ক্যাপাসিটেন্স ≤ 0.015uF, পরীক্ষার ফ্রিকোয়েন্সি 40-300Hz, পরীক্ষার ভোল্টেজ 68kV, পরীক্ষার সময় 1min।

4, 110kV/50000kVA প্রধান ট্রান্সফরমার, ক্যাপাসিটেন্স ≤ 0.015uF, পরীক্ষার ফ্রিকোয়েন্সি 40-300Hz, পরীক্ষার ভোল্টেজ 160kV, পরীক্ষার সময় 1min।

4, CB,CT/PT, 110KV পাওয়ার সাবস্টেশনে বাসবার, পরীক্ষার ফ্রিকোয়েন্সি 40-300Hz, পরীক্ষার ভোল্টেজ 265 এর বেশি নয়, পরীক্ষার সময় 1 মিনিট।

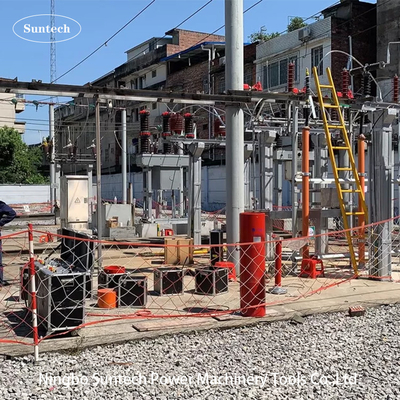

পুরো পরীক্ষার সেটটি একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সোর্স, উত্তেজনার ট্রান্সফরমার, 6 টি রিঅ্যাক্টর এবং উচ্চ ভোল্টেজ পরিমাপ ডিভাইডার ((ক্যাপাসিটিভ ভোল্টেজ ডিভাইডার) নিয়ে গঠিত।এই ধরনের পরীক্ষার সেট 35KV বা 110KV পাওয়ার সাবস্টেশন জন্য সবচেয়ে উপযুক্ত

II. সাধারণ প্রযুক্তিগত তথ্য

1. নামমাত্র ক্ষমতাঃ 270kVA;
2. ইনপুট পাওয়ারঃ তিন-ফেজ 380V ভোল্টেজ, ফ্রিকোয়েন্সি 50Hz;
3. নামমাত্র ভোল্টেজঃ ৪৫ কেভি; ২৭০ কেভি;
4. নামমাত্র স্রোতঃ ১ এ; ৬ এ;
5. কাজের ফ্রিকোয়েন্সিঃ ৩০-৩০০ হার্জ;
6. ডিভাইসের আউটপুট তরঙ্গরূপঃ সাইনস তরঙ্গ
7. তরঙ্গের আকৃতির বিকৃতি হারঃ আউটপুট ভোল্টেজের তরঙ্গ আকৃতির বিকৃতি হার ≤ ১%;
8. কাজের সময়ঃ নামমাত্র লোডের অধীনে 60 মিনিটের অবিচ্ছিন্ন অনুমোদিত; অতিরিক্ত চাপ 1.1 বার 1 মিনিট;
9. তাপমাত্রা বৃদ্ধিঃ নামমাত্র লোডের অধীনে 60 মিনিটের জন্য অবিচ্ছিন্ন অপারেশনের পরে তাপমাত্রা বৃদ্ধি ≤ 65K;
10. গুণমান ফ্যাক্টরঃ ডিভাইস নিজেই Q≥30 (f=45Hz);
11. সুরক্ষা ফাংশনঃ পরীক্ষিত পণ্যের জন্য অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং পরীক্ষার পণ্য ফ্ল্যাশওভার সুরক্ষা (বিস্তারিত তথ্যের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই বিভাগ দেখুন);
12. পরিমাপের নির্ভুলতাঃ সিস্টেমের কার্যকর মান ১।5;

III. প্রধান উপাদানঃ
