উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | CHX-810KVA/54KV,135KV |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 25 ~ 45 কাজের দিন |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 ইউনিট/2 মাস |
পরীক্ষার নীতি: | ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট | পরীক্ষামূলক বস্তু: | এসি ভোল্টেজ টেস্ট সহ্য করুন 52KV, 132KV এর নিচে |
---|---|---|---|
সর্বোচ্চ ধারণক্ষমতা: | 810KVA | সর্বোচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 54KV, 135KV |
নকশা বৈশিষ্ট্য: | পোর্টেবল টাইপ, হালকা একক পিস ওজন, অন-সাইট ইনস্টলেশন এবং পরীক্ষার জন্য বিশেষ | উপাদান: | ভি/এফ পাওয়ার সোর্স, এক্সাইটেশন ট্রান্সফরমার, লাইটার মডুলার টেস্ট রিঅ্যাক্টর এবং ভোল্টেজ ডিভাইডার |
পরীক্ষার ফ্রিকোয়েন্সি: | 30-300Hz | কর্ম চক্র: | 60 টাকশাল |
পরীক্ষার নির্ভুলতা: | 1.5% এর কম নয় | আউটপুট তরঙ্গরূপ: | ভাল সাইনস তরঙ্গ |
পরীক্ষার জন্য তারের দৈর্ঘ্য: | ৫ কিলোমিটার ৩৫ কেভি ক্যাবল, ১ কিলোমিটার ১৩২ কেভি ক্লাস | পরীক্ষার মান: | আইইসি ৬০০৬০-১ঃ২০১০;আইইসি ৬২২৭১-২০৩ঃ২০১১ জিআইএসের জন্য, আইইসি ৬০৮৪০ঃ২০১১ এক্সএলপিই তারের জন্য; |
লক্ষণীয় করা: | পোর্টেবল এসি প্রতিরোধ উচ্চ ভোল্টেজ পরীক্ষক,৮১০ কেভিএ হাই ভোল্টেজ টেস্ট কিট,১৩২ কেভি এইচভি ক্যাবল টেস্টিং সরঞ্জাম |

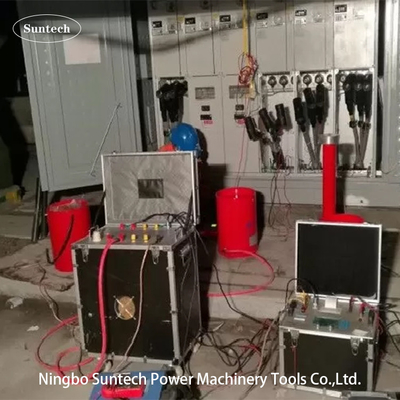

পোর্টেবল ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট প্রতিরোধ ভোল্টেজ টেস্ট সেট, 35KV এবং 132KV তারের পরীক্ষার জন্য
I. পণ্যের ব্যবহার:
এই পরীক্ষার সেট মডেল CHX-810KVA/54KV, 135KV 35KV এবং 110KV ক্লাস XLPE তারের জন্য ডিজাইন করা হয়ইন-সাইট এসিভেরিয়েবল ফ্রিকোয়েন্সি রেজনান্ট সার্কিট প্রযুক্তির সাথে ভোল্টেজ পরীক্ষার প্রতিরোধ করতে পারে; সর্বোচ্চ পরীক্ষার ভোল্টেজ 54KV বা 135KV এর বেশি নয়; পরীক্ষার ফ্রিকোয়েন্সিঃ 30-300Hz; কাজের চক্র 60minuts এর বেশি নয়।এটি গ্রাহকদের এসিতে প্রতিরোধমূলক পরীক্ষা বা হস্তান্তর পরীক্ষা করতে সহায়তা করতে পারে। এটি 5 কিলোমিটারের মধ্যে 35 কেভি এবং 1 কিলোমিটারের মধ্যে 132 কেভি শ্রেণীর এক্সএলপিই তারের জন্য ভোল্টেজ পরীক্ষা সহ্য করতে পারে।.
সেটের পরীক্ষার পরিসীমা নিম্নরূপঃ
1. 35kV/300mm2 তারের 5km, পরীক্ষিত ক্যাপাসিটেন্স ≤0.97uF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 52kV, পরীক্ষার সময় 60min।
2, 1কিলোমিটার132kV/630mm2 ক্যাবল, পরীক্ষিত ক্যাপাসিটেন্স ≤ 0.201uF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 128kV, পরীক্ষার সময় 60min।
II. সাধারণ প্রযুক্তিগত তথ্য
III. প্রধান উপাদানঃ
এস এন | উপাদানগুলির নাম | প্রকার এবং স্পেসিফিকেশন | কুইটি। | প্রতিটি ওজন | প্রতিটি মাত্রা |
1 | ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার | FKVF-30kW/380V | এক টুকরা | ৩৫ কেজি | ৪৮০*৪৮০*৫২০ মিমি |
2 | উত্তেজনার ট্রান্সফরমার | CQSB ((J) -30kVA/2.5KV,5KV | এক টুকরা | ১৩০ কেজি | 550*550*580 মিমি |
3 | এইচভি রেজোনেন্ট টেস্ট রিঅ্যাক্টর | CHX ((kf) -81kVA/27kV/34H | ১০ টুকরা | ৭৫ কেজি | D480*H520 মিমি |
4 | ক্যাপাসিটিভ ডিভাইডার | TRF-150kV/2000pF | ১ সেট | ৩০ কেজি | D200*H1250mm |
5 | বিশেষ পরীক্ষার আনুষাঙ্গিক | ১ সেট |
IV. পরীক্ষার নীতিঃ
VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স T: উত্তেজনার ট্রান্সফরমার
L: টেস্ট রিঅ্যাক্টর Cx: পরীক্ষিত সরঞ্জাম MOA1: বজ্ররোধক
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু))
V. প্রধান পরিমাপ এবং নিয়ন্ত্রণ সফটওয়্যার প্যানেলঃ
দ্রষ্টব্যঃ এই প্যারামিটার সেটিং জন্য পরীক্ষা শুরু করার আগে সফটওয়্যার প্যানেল
VI.অ্যাক্সেসরিজ
VII. অন্যান্য ঐচ্ছিক মডেল
1. জিআইএস-এর সাইট টেস্টের জন্য
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
CHX-135KVA/135KV | ২৭ কেভি*৫ | ১ এ | ১৩৫ কেভিএ | ৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য |
CHX-270KVA/135KV | ২৭ কেভি*৫ | ১ এ | ১৩৫ কেভিএ | ৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য |
CHX-216KVA/216KV | ২৭ কেভি*৮ | ১ এ | ২১৬ কেভিএ | 123KV এবং GIS এর নিচে |
CHX-270KVA/270KV | ২৭ কেভি*১০ | ১ এ | ২৭০ কেভিএ | ১৪৫ কেভি এবং জিআইএসের নিচে |
CHX-275KVA/275KV | ২৭৫ কিলোভোল্ট | ২ এ | ২৭৫ কেভিএ | 170KV এবং GIS এর নিচে |
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
2. 45 কেভি এক্সএলপিই ক্যাবলের সাইটে পরীক্ষার জন্য
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা | সর্বাধিক প্রয়োগ |
সিএইচএক্স-১০৮/৫৪ | ৫৪ কেভি | ২ এ | ১০৮ কেভিএ | 45kV ক্যাবল≤1km |
CHX-216/54 | ৫৪ কেভি | ৪ এ | ২১৬ কেভিএ | 45kV ক্যাবল≤2km |
CHX-324/54 | ৫৪ কেভি | ৬এ | ৩২৪ কেভিএ | 45kV ক্যাবল≤3km |
CHX-432/54 | ৫৪ কেভি | ৮ এ | ৪৩২ কেভিএ | 45kV ক্যাবল≤4km |
সিএইচএক্স-৫৪০/৫৪ | ৫৪ কেভি | ১০ এ | ৫৪০ কেভিএ | 45kV ক্যাবল≤5km |
সিএইচএক্স-১০৮০/৫৪ | ৫৪ কেভি | 20A | ১০৮০ কেভিএ | 45kV ক্যাবল≤10km |
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
3. 66KV XLPE ক্যাবলের জন্য সাইট টেস্টিং
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা | সর্বাধিক প্রয়োগ |
সিএইচএক্স-১৬০/৮০ | ৮০ কেভি | ২ এ | ১৬০ কেভিএ | ৬৬ কিলোভোল্টের ক্যাবল≤০.৫ কিমি |
সিএইচএক্স-৩২০/৮০ | ৮০ কেভি | ৪ এ | ৩২০ কেভিএ | 66kV ক্যাবল≤1km |
CHX-640/80 | ৮০ কেভি | ৮ এ | ৬৪০ কেভিএ | 66kV ক্যাবল≤2km |
সিএইচএক্স-৯৬০/৮০ | ৮০ কেভি | ১২ এ | ৯৬০ কেভিএ | 66kV ক্যাবল≤3km |
সিএইচএক্স-১২৮০/৮০ | ৮০ কেভি | ১৬ এ | ১২৮০ কেভিএ | 66kV ক্যাবল≤4km |
CHX-1600/80 | ৮০ কেভি | 20A | ১৬০০ কেভিএ | 66kV ক্যাবল≤5km |
CHX-3200/80 | ৮০ কেভি | ৪০এ | ৩২০০ কেভিএ | 66kV ক্যাবল≤10km |
CHX-9600/80 | ৮০ কেভি | ১২০ এ | ৯৬০০ কেভিএ | 66kV ক্যাবল≤20km |
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
এক্সএলপিই ক্যাবলের জন্য আইইসি 60840:2011 থেকে সাইটে বিচ্ছিন্নতা পরীক্ষার স্ট্যান্ডার্ড টেবিল
