নিংবো সানটেক পাওয়ার মেশিনারি টুলস কোং, লি.
ইলেকট্রিক পাওয়ার ফিল্ডের পেশাদার নির্মাতা এবং রপ্তানিকারক
 |
| উৎপত্তি স্থল: | নিংবো, চীন |
| পরিচিতিমুলক নাম: | Ningbo Suntech Power |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | CHX-275KVA/275KV |
| ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
| ডেলিভারি সময়: | 25 ~ 45 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 10 ইউনিট/2 মাস |
| পরীক্ষার নীতি: | ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট | ব্যবহার: | 275KV এর অধীনে AC সহ্য করে ভোল্টেজ পরীক্ষা |
|---|---|---|---|
| সর্বোচ্চ ধারণক্ষমতা: | 275kVA | সর্বোচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 275KV |
| নকশা বৈশিষ্ট্য: | পোর্টেবল টাইপ, হালকা একক পিস ওজন, অন-সাইট ইনস্টলেশন এবং পরীক্ষার জন্য বিশেষ | উপাদান: | ভি/এফ পাওয়ার সোর্স, এক্সাইটেশন ট্রান্সফরমার, লাইটার মডুলার টেস্ট রিঅ্যাক্টর এবং ভোল্টেজ ডিভাইডার |
| পরীক্ষার ফ্রিকোয়েন্সি: | 30-300Hz | কর্ম চক্র: | 60 টাকশাল |
| পরীক্ষার নির্ভুলতা: | 1.5% এর কম নয় | আউটপুট তরঙ্গরূপ: | ভাল সাইনস তরঙ্গ |
| বিশেষভাবে: | 132 কেভি জিআইএস এবং মাঝারি ভোল্টেজ তারের জন্য অন-সাইট পরীক্ষা | রিঅ্যাক্টর ব্যবহারের উপায়: | সিরিজে বা সমান্তরাল সংযোগে |
| পরীক্ষার মান: | আইইসি ৬০০৬০-১ঃ২০১০;আইইসি ৬২২৭১-২০৩ঃ২০১১ জিআইএসের জন্য, আইইসি ৬০৮৪০ঃ২০১১ এক্সএলপিই তারের জন্য; | ||
| লক্ষণীয় করা: | জিআইএস এসি রেজোনেন্ট টেস্ট সিস্টেম,১৩২ কেভি এসি রেজোনেন্ট টেস্ট সিস্টেম,এসি রেজোন্যান্ট টেস্ট সেট |
||

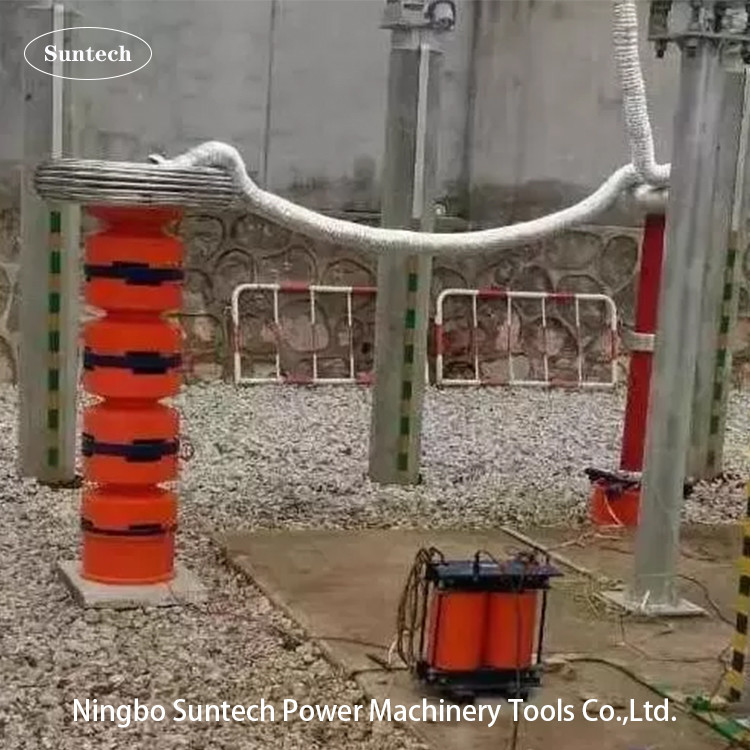

পোর্টেবল ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট প্রতিরোধ ভোল্টেজ টেস্ট সেট, 132KV জিআইএস পরীক্ষার জন্য
I. প্রয়োগ:
এই পরীক্ষার সেট মডেল CHX-275KVA/275KV 132KV এবং শ্রেণী GIS নীচে জন্য ডিজাইন করা হয়ইন-সাইট এসিভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট সার্কিট প্রযুক্তির সাথে ভোল্টেজ পরীক্ষার প্রতিরোধ করুন; সর্বোচ্চ পরীক্ষার ভোল্টেজ 275KV এর বেশি নয়; পরীক্ষার ফ্রিকোয়েন্সিঃ 30-300Hz; কাজের চক্র 60minuts এর বেশি নয়।
মডুলার পরীক্ষা চুল্লি মাধ্যমে সমান্তরালভাবে ব্যবহার করা হয়, পরীক্ষা সেট মডেলCHX-275KVA/275KVএছাড়াও নিম্নলিখিত এসি হাইপোটেস্ট করা যেতে পারেঃ
1মাঝারি ভোল্টেজের এক্সএলপিই ক্যাবলের জন্য 55 কেভি এবং 5 এ এর বেশি নয়, 45 কেভি এবং শ্রেণীর নীচে।
2. এনo মাঝারি ভোল্টেজের এক্সএলপিই ক্যাবলের জন্য 110 কেভি এবং 2 এ এর বেশি, যা 66 কেভি এবং তার নীচে শ্রেণীর।
3. এন০ ২৭৫ কেভি ও ১ এ এর বেশি মাঝারি ভোল্টেজ জিআইএসের জন্য, যেমন ১৩২ কেভি ~ ১৭০ কেভি এবং শ্রেণীর নীচে।
4. ৫৫ কেভি ও ৫ এ এর বেশি নয় ৪৫ থেকে ৫৫ হার্জেডের মধ্যে পাওয়ার মোটর বা জেনারেটরের জন্য
5মাঝারি ভোল্টেজ সুইচগার্ট এবং পাওয়ার ট্রান্সফরমার,১৩২ কিলোভোল্টের নিচে।
এখন পর্যন্ত, এই বহনযোগ্য ডিজাইন টেস্ট সেট অনেক গঠন করতে পারেনভিন্ন সিরিয়ালাইজড মডেলবিভিন্ন মিডিয়াম ভটজ অনুযায়ী, সিরিজ বা সমান্তরাল সংযোগে টেস্ট রিঅ্যাক্টরগুলির মাধ্যমে পরীক্ষার অ্যাপ্লিকেশন এবং প্রতিটি সেটে কনফিগারেশনের সংখ্যা সহ্য করতে পারে,অনুরূপ মডেলটি নিম্নলিখিত বাক্যে অন্য আদর্শ মডেল দেখতে পারে.
2প্রধান উপাদান:
| এস এন | উপাদানগুলির নাম | প্রকার এবং স্পেসিফিকেশন | কুইটি। | প্রতিটি ওজন | প্রতিটি মাত্রা |
| 1 | ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার | FKVF-20kW/380V | এক টুকরা | ২০ কেজি | ৪৪০*৩৬০*৩৬০ মিমি |
| 2 | উত্তেজনার ট্রান্সফরমার | CQSB ((J) -15kVA/15KV,3KV | এক টুকরা | ৫০ কেজি | 520*350*550 মিমি |
| 3 | এইচভি রেজোনেন্ট টেস্ট রিঅ্যাক্টর | CHX ((kf) -55kVA/55kV | ৫ টুকরা | ৬০ কেজি | D480*H520 মিমি |
| 4 | ক্যাপাসিটিভ ডিভাইডার | TRF-300kV/1000pF | ১ সেট | ৩৫ কেজি | D170*H1850 মিমি |
| 5 | বিশেষ পরীক্ষার আনুষাঙ্গিক | ১ সেট |
নোটঃ1৪৫-৬৫ হার্জ এর নিচে পাওয়ার মোটর, জেনারেটর এবং পাওয়ার ট্রান্সফরমার পরীক্ষা করার সময় লোড ক্যাপাসিটরটি ঐচ্ছিক হতে পারে।
2পরীক্ষামূলক রিঅ্যাক্টর 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV প্রতিটি টুকরা জন্য বিভিন্ন পরীক্ষিত বস্তুর সুযোগ বা গ্রাহকের requri অনুযায়ী উত্পাদিত করা যেতে পারে।
III. পরীক্ষার নীতিঃ
VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স T: উত্তেজনার ট্রান্সফরমার
L: টেস্ট রিঅ্যাক্টর Cx: পরীক্ষিত সরঞ্জাম MOA1: বজ্ররোধক
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু))
V.Test Wiring Schematic Diagram ((উদাহরণস্বরূপ) :
V. সাধারণ প্রযুক্তিগত তথ্যঃ
VI. প্রধান পরিমাপ এবং নিয়ন্ত্রণ সফটওয়্যার প্যানেলঃ
দ্রষ্টব্যঃ এই প্যারামিটার সেটিং জন্য পরীক্ষা শুরু করার আগে সফটওয়্যার প্যানেল
VII. ডেলিভারি কাঠের বাক্স প্যাকিং তালিকা
| কেস নং. | প্যাকেজড পণ্যের নাম | মডেল ও স্পেসিফিকেশন। | কাঠের বাক্সে পণ্যের পরিমাণ | কাঠের বাক্সের মাত্রা (সেমি) | মামলার মোট ওজন | মামলার নম্বর | মন্তব্য |
| ৬-১ | ভিএফ পাওয়ার সোর্স | FKVF-20kW | এক টুকরা | ৫৫*৪৭*৬০ | ৪৫ কেজি | 1 | |
| ৬-২ | উত্তেজনার ট্রান্সফরমার | CQSB ((J) -১৫ কেভিএ | এক টুকরা | ৬৭*৫১*৮৭ | ১১০ কেজি | 1 | |
| ৬-৩ | এইচভি রিঅ্যাক্টর | CHX ((kf) -55kVA/55kV | ৫ টুকরা | ১৪১*৯৮*৮২ | ৬১৯ কেজি | 1 | এক কেস প্যাকিং |
| আনুষাঙ্গিক বাক্স | পরীক্ষার ক্যাবল এবং ম্যানুয়াল সহ | ১ সেট | |||||
| ৬-৪ | ভোল্টেজ ডিভাইডার | TRF-300kV-1000pF | এক টুকরা | ১৭৮*৫৭*৫১ | ৮০ কেজি | 1 | |
| ৬-৫ | ডিভাইডার, রিঅ্যাক্টরের জন্য করোনা রিং | ১ সেট | ৯০*৯০*৯৪ | ৫৬ কেজি | 1 | এক কেস প্যাকিং | |
| ডিভাইডারের সমর্থনকারী বেস | এক টুকরা | ||||||
| ৬-৬ | রিঅ্যাক্টরের জন্য বিচ্ছিন্নতা সমর্থনকারী বেস | ২৮ কেভি,১৬৫ কেভি প্রতিটি | ২ টুকরা | ৬৩*৬৩*১২৩ | ৫২ কেজি | 1 | |
| মোট | ৯৬২ কেজি | 6 কাঠের কেস |
VIII.অ্যাক্সেসরিজ
IX. অন্যান্য ঐচ্ছিক মডেল
1. জিআইএস-এর সাইট টেস্টের জন্য
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
| CHX-135KVA/135KV | ২৭ কেভি*৫ | ১ এ | ১৩৫ কেভিএ | ৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য |
| CHX-270KVA/135KV | ২৭ কেভি*৫ | ১ এ | ১৩৫ কেভিএ | ৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য |
| CHX-216KVA/216KV | ২৭ কেভি*৮ | ১ এ | ২১৬ কেভিএ | 123KV এবং GIS এর নিচে |
| CHX-270KVA/270KV | ২৭ কেভি*১০ | ১ এ | ২৭০ কেভিএ | ১৪৫ কেভি এবং জিআইএসের নিচে |
| CHX-275KVA/275KV | ২৭৫ কিলোভোল্ট | ২ এ | ২৭৫ কেভিএ | 170KV এবং GIS এর নিচে |
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
2. 45 কেভি এক্সএলপিই ক্যাবলের সাইটে পরীক্ষার জন্য
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা | সর্বাধিক প্রয়োগ |
| সিএইচএক্স-১০৮/৫৪ | ৫৪ কেভি | ২ এ | ১০৮ কেভিএ | 45kV ক্যাবল≤1km |
| CHX-216/54 | ৫৪ কেভি | ৪ এ | ২১৬ কেভিএ | 45kV ক্যাবল≤2km |
| CHX-324/54 | ৫৪ কেভি | ৬এ | ৩২৪ কেভিএ | 45kV ক্যাবল≤3km |
| CHX-432/54 | ৫৪ কেভি | ৮ এ | ৪৩২ কেভিএ | 45kV ক্যাবল≤4km |
| সিএইচএক্স-৫৪০/৫৪ | ৫৪ কেভি | ১০ এ | ৫৪০ কেভিএ | 45kV ক্যাবল≤5km |
| সিএইচএক্স-১০৮০/৫৪ | ৫৪ কেভি | 20A | ১০৮০ কেভিএ | 45kV ক্যাবল≤10km |
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
3. 66KV XLPE ক্যাবলের জন্য সাইট টেস্টিং
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা | সর্বাধিক প্রয়োগ |
| সিএইচএক্স-১৬০/৮০ | ৮০ কেভি | ২ এ | ১৬০ কেভিএ | ৬৬ কিলোভোল্টের ক্যাবল≤০.৫ কিমি |
| সিএইচএক্স-৩২০/৮০ | ৮০ কেভি | ৪ এ | ৩২০ কেভিএ | 66kV ক্যাবল≤1km |
| CHX-640/80 | ৮০ কেভি | ৮ এ | ৬৪০ কেভিএ | 66kV ক্যাবল≤2km |
| সিএইচএক্স-৯৬০/৮০ | ৮০ কেভি | ১২ এ | ৯৬০ কেভিএ | 66kV ক্যাবল≤3km |
| সিএইচএক্স-১২৮০/৮০ | ৮০ কেভি | ১৬ এ | ১২৮০ কেভিএ | 66kV ক্যাবল≤4km |
| CHX-1600/80 | ৮০ কেভি | 20A | ১৬০০ কেভিএ | 66kV ক্যাবল≤5km |
| CHX-3200/80 | ৮০ কেভি | ৪০এ | ৩২০০ কেভিএ | 66kV ক্যাবল≤10km |
| CHX-9600/80 | ৮০ কেভি | ১২০ এ | ৯৬০০ কেভিএ | 66kV ক্যাবল≤20km |
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
এক্স. জিআইএসের জন্য আইইসি 62271-203:2011 থেকে সাইট আইসোলেশন টেস্ট স্ট্যান্ডার্ড টেবিল
এক্সএলপিই ক্যাবলের জন্য আইইসি 60840:2011 থেকে ইন-সাইট আইসোলেশন টেস্ট স্ট্যান্ডার্ড টেবিল
