উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | CHX ((f) -400kW-4500kVA/300kV;900kV |
ন্যূনতম চাহিদার পরিমাণ: | ১ সেট |
---|---|
মূল্য: | 142860USD-428570USD |
প্যাকেজিং বিবরণ: | কাঠের বাক্স |
ডেলিভারি সময়: | 6-12 মাস |
পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | 1 স্টেশন মাস |

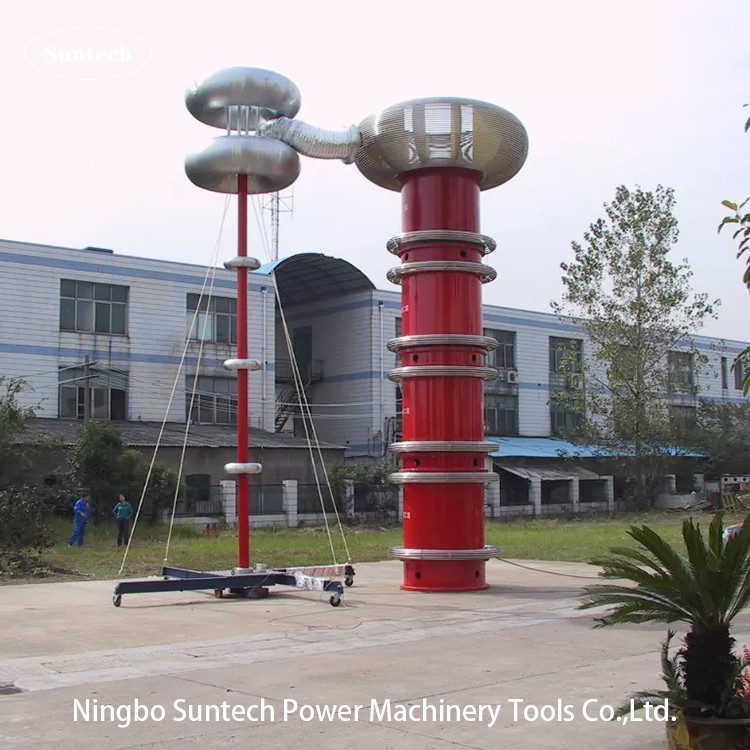

নাম: | সিরিজ রেজোনেন্স টেস্ট সিস্টেম | স্পেসিফিকেশন: | 400kW-4500kVA/300kV;900kV |
---|---|---|---|
সর্বোচ্চ ধারণক্ষমতা: | 4500KVA | পরীক্ষার ফ্রিকোয়েন্সি: | ২০ হার্জ ০৪০০ হার্জ |
রেট আউটপুট ভোল্টেজ: | ৯০০ কিলোভোল্ট | পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই এর রেটেড আউটপুট পাওয়ার: | 400 কিলোওয়াট |
অপারেশন ঘন্টা: | 60 মিনিট | আউটপুট ফ্রিকোয়েন্সি রেজোলিউশন: | 0.01Hz |
পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই ক্ষমতা: | ৪০০ কিলোওয়াট (পুশ-পুল লিনিয়ার এম্প্লিফিকেশন টাইপ) | সার্টিফিকেট: | ISO-9001 |
লক্ষণীয় করা: | ৪৫০০ কেভিএ রেজোনেন্স টেস্ট সেট,এসি হাই ভোল্টেজ রেজোন্যান্ট টেস্ট সেট |
পরীক্ষার সময় সরঞ্জাম ব্যবহার সম্পর্কিত টেবিল
সরঞ্জাম সমন্বয় পরীক্ষার বস্তু |
1500kVA/300kV/5A/200H
রিঅ্যাক্টর তিন বিভাগ |
উত্তেজনা ট্রান্সফরমার আউটপুট নির্বাচন
|
|
এসি 500kV এবং নীচে ভোল্টেজ পরীক্ষা সহ্য করুন, সাবস্টেশন সরঞ্জাম, ইত্যাদি, পরীক্ষার ভোল্টেজ 900kV
|
ক্যাপাসিট্যান্স ০.০৩ মাইক্রোফ্ল্যাট অতিক্রম করে না
|
সিরিজে তিনটি চুল্লি ব্যবহার করুন
|
৩৫ কিলোভোল্ট |
110kV/630mm2 ক্যাবল 2km, টেস্ট ভোল্টেজ 128kV
|
0.376μF
|
সমান্তরালভাবে তিনটি চুল্লি ব্যবহার করুন
|
৫ কিলোভোল্ট |
220kV/630mm2 ক্যাবল 2km, পরীক্ষার ভোল্টেজ 216kV
|
0.276μF |
সমান্তরালভাবে তিনটি চুল্লি ব্যবহার করুন
|
১০ কিলোভোল্ট |
110kV প্রধান ট্রান্সফরমার নিরপেক্ষ পয়েন্ট এসি সঙ্গে সামঞ্জস্যপূর্ণ ভোল্টেজ পরীক্ষা প্রতিরোধ, পরীক্ষা ভোল্টেজ 140kV
|
0.025μF |
রিঅ্যাক্টর ব্যবহার করে একক বিভাগ
|
৫ কেভি অথবা ১০ কেভি |
220kV প্রধান ট্রান্সফরমারের সাথে সামঞ্জস্যপূর্ণ নিরপেক্ষ পয়েন্ট এসি ভোল্টেজ পরীক্ষার প্রতিরোধ, পরীক্ষার ভোল্টেজ 160kV
|
0.025μF |
রিঅ্যাক্টর ব্যবহার করে একক বিভাগ
|
৫ কেভি অথবা ১০ কেভি |
110kV ভোল্টেজ স্তরের সাথে সামঞ্জস্যপূর্ণ জিআইএস ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ভোল্টেজ 270kV
|
0.03μF |
রিঅ্যাক্টর ব্যবহার করে একক বিভাগ
|
১০ কিলোভোল্ট |
220kV ভোল্টেজ স্তরের সাথে সামঞ্জস্যপূর্ণ জিআইএস ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ভোল্টেজ 495kV
|
0.03μF |
রিঅ্যাক্টর দুটি স্ট্রিং ব্যবহার করুন
|
২০ কিলোভোল্ট |
2সরঞ্জামের প্রধান প্রযুক্তিগত পরামিতি
সিস্টেমের প্রযুক্তিগত সূচক
নামমাত্র কাজের ইনপুট পাওয়ারঃ 380V±10% (তিন-ফেজ); 50Hz
ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাইয়ের নামমাত্র আউটপুট পাওয়ারঃ 400kW
নামমাত্র আউটপুট ক্ষমতাঃ 4500kVA
নামমাত্র আউটপুট ভোল্টেজঃ 900kV
আউটপুট ফেজ নম্বরঃ একক ফেজ
ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য পরিসীমাঃ 20Hz √ 400Hz, যখন ফ্রিকোয়েন্সি সেট পরিসীমা মধ্যে সামঞ্জস্য করা হয়, ভোল্টেজ ধ্রুবক আউটপুট হয়
আউটপুট ফ্রিকোয়েন্সি রেজোলিউশনঃ 0.01Hz
আউটপুট ফ্রিকোয়েন্সি অস্থিরতাঃ ≤0.05%
আউটপুট ভোল্টেজ তরঙ্গরূপ একটি সাইন তরঙ্গঃ তরঙ্গরূপ বিকৃতি হার ≤1.0%
চলার সময়ঃ নামমাত্র ক্ষমতা অধীনে 60 মিনিট অবিচ্ছিন্ন চলমান
আইসোলেশন স্তরঃ নামমাত্র ভোল্টেজের 1.1 গুণ কম 1 মিনিটের জন্য ভোল্টেজ সহ্য করুন
গুণমান ফ্যাক্টরঃ Q>60 (f=30Hz)
পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই ক্ষমতাঃ 400kW (পুশ-পুল লিনিয়ার এম্প্লিফায়ার)
3সিস্টেমের প্রধান কাজঃ
1) পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই একটি রৈখিক পাওয়ার এম্প্লিফায়ার সার্কিট গ্রহণ করে, যার একটি নিখুঁত সিনস তরঙ্গ আউটপুট এবং কম তরঙ্গরূপ বিকৃতি রয়েছে
2) স্বয়ংক্রিয় ভোল্টেজ স্থিতিশীলতা সমন্বয় ফাংশন সঙ্গে
3) নিরাপদ এবং নির্ভরযোগ্য। এই ডিভাইসে বিভিন্ন সুরক্ষা অন্তর্ভুক্ত করা হয়, যার মধ্যে রয়েছেঃ স্রাব ভাঙ্গন সুরক্ষা, ওভার ভোল্টেজ, ওভার বর্তমান সেটিং সুরক্ষা, আউটপুট শর্ট সার্কিট সুরক্ষা,বুট জিরো সুরক্ষা, ব্রিজ আর্ম এম্প্লিফায়ার সার্কিট সুরক্ষা, পাওয়ার কার্ভ সুরক্ষা ইত্যাদি। যখন কোনও ধরণের সুরক্ষা প্রদর্শিত হয়,ডিভাইসটি অবিলম্বে পরীক্ষার ভোল্টেজ আউটপুট ব্লক করে এবং পরীক্ষার কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য প্রধান সার্কিট পাওয়ার সাপ্লাই বন্ধ করে দেয়, পরীক্ষিত পণ্য এবং পরীক্ষার সিস্টেম
4) উচ্চ-ভোল্টেজ পরিমাপ সংকেতটি উচ্চ-ভোল্টেজ এবং নিম্ন-ভোল্টেজ সার্কিটগুলিকে সম্পূর্ণরূপে বিচ্ছিন্ন করতে অপটিক্যাল ফাইবার দ্বারা প্রেরণ করা হয়
৫) দুটি নিয়ন্ত্রণ মোডঃ স্বয়ংক্রিয়/মানুয়াল
6) 320 * 240 ডট তরল স্ফটিক প্রদর্শন এবং একাধিক ঘোরানো মাউস একটি বন্ধুত্বপূর্ণ মানুষ-মেশিন ইন্টারফেস, সহজ এবং দ্রুত অপারেশন এবং তারের প্রদান, এবং সত্যিই "শুধু এটি তাকান"
7) সিঙ্ক্রোন ভোল্টেজ, বর্তমান এবং ফ্রিকোয়েন্সি প্রদর্শন
8) আউটপুট ফ্রিকোয়েন্সি 20-300Hz পরিসীমা মধ্যে ক্রমাগত নিয়ন্ত্রিত হয়
9) আউটপুট ভোল্টেজ 0 ¢ 350V পরিসীমা মধ্যে ক্রমাগত নিয়ন্ত্রিত হয়
10) রেজোনেন্স সহ্য ভোল্টেজ পরীক্ষা ফাংশন সঙ্গে
11) স্বয়ংক্রিয় রেজোনেন্ট ফ্রিকোয়েন্সি অনুসন্ধান ফাংশন সঙ্গে, একাধিক স্বয়ংক্রিয় ফ্রিকোয়েন্সি sweeping ফ্রিকোয়েন্সি ব্যান্ড সেট করা যেতে পারে
4সিস্টেম ডিসপ্লে ফাংশনঃ
1) একটি বড় স্ক্রিন প্রদর্শনের সাথে এটি নির্দেশ করতে পারেঃ আউটপুট ভোল্টেজ, আউটপুট বর্তমান, ফ্রিকোয়েন্সি, পরিবেষ্টিত তাপমাত্রা, আউটপুট বায়ু তাপমাত্রা, পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই আউটপুট ভোল্টেজ তরঙ্গরূপ,তারিখ এবং সময়, কাউন্টডাউন সময়, ত্রুটির তথ্য ইত্যাদি;
2) এটি পরীক্ষার পরামিতি যেমন পরীক্ষার ভোল্টেজ এবং সময় সেট করার ফাংশন আছে;
5পণ্যের অন্যান্য বৈশিষ্ট্যঃ
1) ডিভাইসের তেল ভরা সরঞ্জাম তেল ফাঁস করে না।
2) ডিভাইসের সমস্ত ধাতব শেলগুলি মরিচা-প্রমাণ এবং অ্যান্টি-জারা চিকিত্সা, এবং লেপটি অভিন্ন এবং সুন্দর। প্রধান উপাদানগুলির স্টেইনলেস স্টিলের নাম প্লেট এবং টার্মিনাল চিহ্ন রয়েছে।
3) ডিভাইসটি অভ্যন্তরীণ এবং বহিরঙ্গন উভয় স্থানে সংরক্ষণ, একত্রিত এবং বিচ্ছিন্ন করা যেতে পারে; সুরক্ষা ফাংশন সম্পূর্ণ। প্রস্তুতকারক গ্যারান্টি দেয় যে নিয়ন্ত্রণ সরঞ্জাম, ট্রান্সফরমার, চুল্লি ইত্যাদিডিভাইসের 1.১ গুণ নামমাত্র ভোল্টেজ, এবং যদি পরীক্ষার সময় উচ্চ-ভোল্টেজ পার্শ্ব নমুনাটি মাটিতে ফ্ল্যাশওভার হয়,এটি ব্যক্তিগত আঘাতের কারণ হবে না এবং পরীক্ষার সরঞ্জামগুলি ক্ষতিকারক যান্ত্রিক এবং তাপীয় চাপ সৃষ্টি করবে না. বৈদ্যুতিক কর্মক্ষমতা ক্ষতিগ্রস্ত বা ক্ষতিগ্রস্ত হয়.
4) সরঞ্জাম প্রতিটি অংশ একটি নাম প্লেট আছে যা জাতীয় মান অনুযায়ী, শব্দ এবং চিহ্ন স্পষ্ট এবং টেকসই হয়,এবং নামের প্লেটটি পরিষ্কারভাবে দৃশ্যমান যখন সরঞ্জামটি স্বাভাবিকভাবে কাজ করছে.
