এসি স্ট্যান্ড ভোল্টেজ পরীক্ষার জন্য 35 কেভি 132 কেভি এইচভি তারের পরীক্ষার সরঞ্জাম

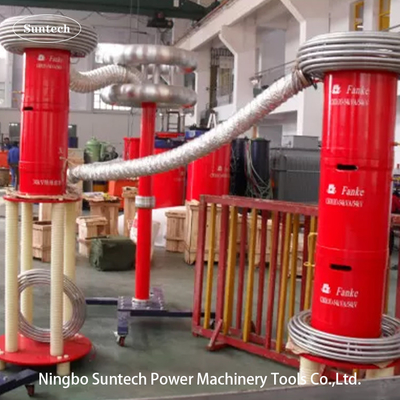

35KV /132KV Hv ক্যাবল টেস্টিং সরঞ্জাম 30-300Hz,Resonant Resist Voltage Test Set

বৈশিষ্ট্য
1এই প্রতিরোধ ভোল্টেজ সরঞ্জাম ছোট ভলিউম, হালকা ওজন এবং পোর্টেবল পরীক্ষা সিস্টেম আছে।
2. পাওয়ার সাপ্লাই 220V একক ফেজ পাওয়ার সাপ্লাই বা 380V একক পাওয়ার সাপ্লাই গ্রহণ করে, যা সাইটে পাওয়ার সংগ্রহের জন্য সুবিধাজনক।
3এই চুল্লিটি শুকনো ইপোক্সি ঢালাই ব্যবহার করে, যা সুন্দর এবং নির্ভরযোগ্য, সব ধরনের তারের জন্য উপযুক্ত।
4. নিম্ন হারমোনিক পেটেন্ট প্রযুক্তি দিয়ে সজ্জিত, 5% আন্তর্জাতিক মানের কম এবং প্রধান ট্রান্সফরমার, জেনারেটর এবং অন্যান্য সরঞ্জামগুলিকে উচ্চ ভোল্টেজ হারমোনিক ক্ষতি থেকে রক্ষা করুন।
5. আন্তর্জাতিক মান অনুযায়ী শিখর মান পর্যবেক্ষণ ফাংশন দিয়ে সজ্জিত, যা রিয়েল টাইমে উচ্চ ভোল্টেজ পরীক্ষা তরঙ্গ ফর্ম পর্যবেক্ষণ করতে পারেন।
6- পরিচালনা করা সহজ, বড় এলইডি স্ক্রিন।
7. এর নিজস্ব মাইক্রো প্রিন্টার দিয়ে, যেকোনো সময় পরীক্ষার তথ্য মুদ্রণ এবং সংরক্ষণ করুন।

প্রয়োগঃ
ক্যাবল ভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট সিস্টেম
জেনারেটরের ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ পরীক্ষার সরঞ্জাম;
সাবস্টেশন বৈদ্যুতিক সরঞ্জাম এসি প্রতিরোধ ভোল্টেজ পরীক্ষা সিস্টেম

I. পণ্যের ব্যবহার:

এই পরীক্ষার সেট মডেল CHX-810KVA/54KV, 135KV 35KV এবং 110KV ক্লাস XLPE তারের জন্য ডিজাইন করা হয়ইন-সাইট এসিভেরিয়েবল ফ্রিকোয়েন্সি রেজনান্ট সার্কিট প্রযুক্তির সাথে ভোল্টেজ পরীক্ষার প্রতিরোধ করতে পারে; সর্বোচ্চ পরীক্ষার ভোল্টেজ 54KV বা 135KV এর বেশি নয়; পরীক্ষার ফ্রিকোয়েন্সিঃ 30-300Hz; কাজের চক্র 60minuts এর বেশি নয়।এটি গ্রাহকদের এসিতে প্রতিরোধমূলক পরীক্ষা বা হস্তান্তর পরীক্ষা করতে সহায়তা করতে পারে। এটি 5 কিলোমিটারের মধ্যে 35 কেভি এবং 1 কিলোমিটারের মধ্যে 132 কেভি শ্রেণীর এক্সএলপিই তারের জন্য ভোল্টেজ পরীক্ষা সহ্য করতে পারে।.

সেটের পরীক্ষার পরিসীমা নিম্নরূপঃ

1. 35kV/300mm2 তারের 5km, পরীক্ষিত ক্যাপাসিটেন্স ≤0.97uF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 52kV, পরীক্ষার সময় 60min।

2, 1কিলোমিটার132kV/630mm2 ক্যাবল, পরীক্ষিত ক্যাপাসিটেন্স ≤ 0.201uF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 128kV, পরীক্ষার সময় 60min।

II. সাধারণ প্রযুক্তিগত তথ্য

1. নামমাত্র ক্ষমতাঃ 810kVA;
2. ইনপুট পাওয়ারঃ তিন-ফেজ 380V ভোল্টেজ, ফ্রিকোয়েন্সি 50Hz;
3. নামমাত্র ভোল্টেজঃ 54kV; 135kV;
4. নামমাত্র স্রোতঃ ১৫ এ; ৬ এ;
5. কাজের ফ্রিকোয়েন্সিঃ ৩০-৩০০ হার্জ;
6. ডিভাইসের আউটপুট তরঙ্গরূপঃ সাইনস তরঙ্গ
7. তরঙ্গের আকৃতির বিকৃতি হারঃ আউটপুট ভোল্টেজের তরঙ্গ আকৃতির বিকৃতি হার ≤ ১%;
8. কাজের সময়ঃ নামমাত্র লোডের অধীনে 60 মিনিটের অবিচ্ছিন্ন অনুমোদিত; অতিরিক্ত চাপ 1.1 বার 1 মিনিট;
9. তাপমাত্রা বৃদ্ধিঃ নামমাত্র লোডের অধীনে 60 মিনিটের জন্য অবিচ্ছিন্ন অপারেশনের পরে তাপমাত্রা বৃদ্ধি ≤ 65K;
10. গুণমান ফ্যাক্টরঃ ডিভাইস নিজেই Q≥30 (f=45Hz);
11. সুরক্ষা ফাংশনঃ পরীক্ষিত পণ্যের জন্য অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং পরীক্ষার পণ্য ফ্ল্যাশওভার সুরক্ষা (বিস্তারিত তথ্যের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই বিভাগ দেখুন);
12. পরিমাপের নির্ভুলতাঃ সিস্টেমের কার্যকর মান ১।5;

III. প্রধান উপাদানঃ
