উল্লম্ব এসি রেজোন্যান্ট টেস্ট সিস্টেম পরিবর্তনশীল ফ্রিকোয়েন্সি সহ এসি উচ্চ ভোল্টেজ পরীক্ষক

এসি রেজোনেন্ট টেস্ট সেট, উচ্চ ভোল্টেজ ক্যাবল টেস্টিং সরঞ্জাম, এসি প্রতিরোধ ভোল্টেজ টেস্ট সেট

I. প্রয়োগ:

এসি রেজোনেন্ট টেস্ট সেট হল উচ্চ ভোল্টেজ ক্যাবল পরীক্ষার সরঞ্জামগুলির একটি প্রকার যা প্রয়োগ করা প্রতিরোধ ভোল্টেজের জন্য, যা পরিবর্তনশীল ফ্রিকোয়েন্সি এবং পরিবর্তনশীল ইন্ডাক্ট্যান্স রেজোনেন্ট টেস্ট সিস্টেম হিসাবে শ্রেণিবদ্ধ করা যেতে পারে।প্রথমটি পরীক্ষার ফ্রিকোয়েন্সি নিয়ন্ত্রণ করে রেজোনেন্সের জন্য সুরক্ষিত হয় এবং দ্বিতীয়টি সামঞ্জস্যযোগ্য ইন্ডাক্ট্যান্স দ্বারা হয়বিভিন্ন নিয়ন্ত্রক মোড একই লক্ষ্যের দিকে পরিচালিত করে, অর্থাৎ পরীক্ষার বস্তুর উপর বড় ক্ষমতা আউটপুট ছোট ক্ষমতা পাওয়ার সরবরাহ ইনপুট দ্বারা প্রাপ্ত করা যেতে পারে।

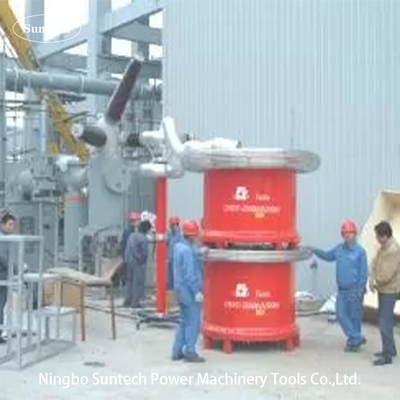

এক্সএলপিই এইচভি ক্যাবলের মতো বড় ক্ষমতা পরীক্ষার বস্তুর জন্য,এক্সএলপিই আইসোলেটিং ক্যাবলের জন্য গ্রহণযোগ্যতা পরীক্ষার জন্য পাওয়ার ফ্রিকোয়েন্সি বা অ্যাক্সেস পাওয়ার ফ্রিকোয়েন্সি এসি ভোল্টেজ প্রতিরোধের পরীক্ষার জন্য সবচেয়ে বড় অসুবিধাউদাহরণস্বরূপ, 0.188uF/km এর ধারণক্ষমতার সাথে 630mm2, 110kV XLPE ক্যাবল দেওয়া, প্রতিটি ক্যাবলের পরীক্ষার পরামিতি 2.9MVA/128kV/22।7A যদি তারের দৈর্ঘ্য 3km হয়. তারপর একটি উপসংহার আছে যে এটি ঐতিহ্যগত ভাবে ক্ষেত্র পরীক্ষা করা অসম্ভব. তবে, পরিবর্তনশীল ফ্রিকোয়েন্সি রেজোনেন্ট পরীক্ষা সিস্টেম, একদিকে পরীক্ষা ফ্রিকোয়েন্সি ড্রপ দ্বারা,এবং অন্যদিকে উচ্চ মানের ফ্যাক্টর (Q), ইনপুট পাওয়ার সাপ্লাইয়ের প্রয়োজনীয় ক্ষমতা পরীক্ষার পাওয়ারের 1/Q, সুতরাং পরীক্ষার সরঞ্জামগুলির ভলিউম এবং ওজন নাটকীয়ভাবে হ্রাস পাওয়া যায়, ক্ষেত্রের পরীক্ষার জন্য আদর্শ।

Fanke কোম্পানী পরীক্ষার সরঞ্জাম এই ধরনের উত্পাদন অভিজ্ঞতা অনেক বছর মালিক, কাস্টমাইজড ধরনের যেমন সরঞ্জাম অনুযায়ীবিভিন্ন গ্রাহকের পরীক্ষার প্রয়োজন, OEM পরিষেবা সহ। সেটগুলির উপাদানগুলি পৃথকভাবে অর্ডার করা যেতে পারে।

II. প্রধান উপাদানসমূহ ভেরিয়েবল ফ্রিকোয়েন্সি সহ এসি রেজোন্যান্ট টেস্ট সেট

1. আইসোলেশন ট্রান্সফরমার

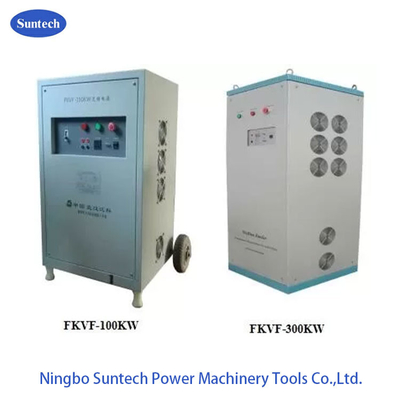

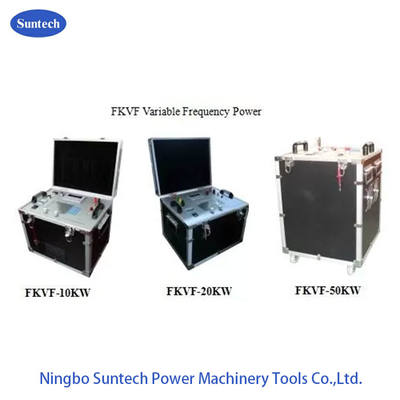

2. পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সোর্স

3উত্তেজনার ট্রান্সফরমার

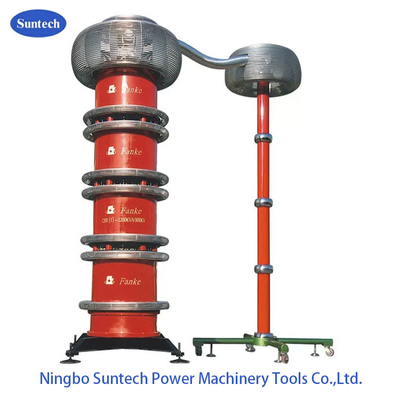

4. এইচভি টেস্ট রিঅ্যাক্টর গ্রুপ(রেজোনেন্ট ইন্ডাক্টর)

5ভোল্টেজ ডিভাইডার

6. ঐচ্ছিক অংশ

6.১ লোড ক্যাপাসিটর

6.২ এইচভি ডিম্পিং ব্লকিং ইন্ডাক্টর

নোটঃ
