উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | FKTF সিরিজ |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 25 ~ 30 কার্যদিবস |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 ইউনিট/1 মাস |
পরীক্ষার নীতি: | ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট | পরীক্ষামূলক বস্তু: | এসি 108KV এর নিচে ভোল্টেজ টেস্ট প্রতিরোধ |
---|---|---|---|
সর্বোচ্চ ধারণক্ষমতা: | OEM | সর্বোচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | OEM |
নকশা বৈশিষ্ট্য: | পোর্টেবল টাইপ | উপাদান: | ভি/এফ পাওয়ার সোর্স, এক্সাইটেশন ট্রান্সফরমার, লাইটার মডুলার টেস্ট রিঅ্যাক্টর এবং ভোল্টেজ ডিভাইডার |
পরীক্ষার ফ্রিকোয়েন্সি: | 30-300Hz | কর্ম চক্র: | 60 টাকশাল |
পরীক্ষা বস্তু: | ৩৫ কেভি ক্যাবল, ১০ কেভি ক্যাবল, ৩৫ কেভি পাওয়ার সাবস্টেশন | পরীক্ষার মান: | আইইসি ৬০০৬০-১ঃ২০১০;আইইসি ৬২২৭১-২০৩ঃ২০১১ জিআইএসের জন্য, আইইসি ৬০৮৪০ঃ২০১১ এক্সএলপিই তারের জন্য; |
লক্ষণীয় করা: | পোর্টেবল হাই ভোল্টেজ ক্যাবল পরীক্ষক 300Hz,হালকা ওজনের এমভি ক্যাবল পরীক্ষক |

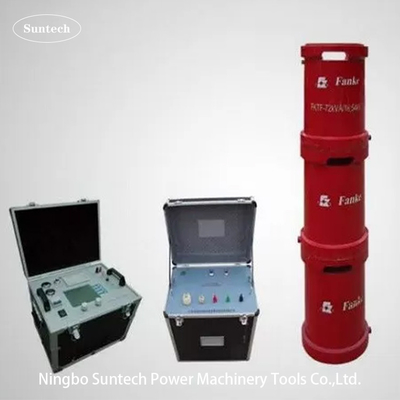

এমভি ক্যাবল এবং পাওয়ার সাবস্টেশন পরীক্ষার জন্য বহনযোগ্য ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট স্ট্যান্ড ভোল্টেজ টেস্ট সেট
I. পণ্যের ব্যবহার:
FKTF পোর্টেবল ভেরিয়েবল ফ্রিকোয়েন্সি সিরিজ রেজোনেন্স টেস্ট ডিভাইস প্রধানত 110kv এর নীচে বৈদ্যুতিক সরঞ্জাম এবং বৈদ্যুতিক সিস্টেমের জন্য এসি ভোল্টেজ পরীক্ষার লক্ষ্য।রিঅ্যাক্টর এবং উত্তেজনার ট্রান্সফরমার শুকনো টাইপ ইপোক্সি রজন ভরাট ব্যবহার করে, ছোট আকার এবং হালকা ওজন ক্ষেত্র চলন্ত জন্য সুবিধাজনক, সিরিজ বা সমান্তরাল রচনা পাওয়া যায় যা ট্রান্সফরমার, জিআইএস,ব্রেকার,পারস্পরিক ইন্ডাক্টর এবং বুশিং কিন্তু এছাড়াও 110kv নিচে তারের
II. প্রযোজ্য বিষয়
III. প্রধান উপাদান
VI. সাধারণ প্রযুক্তিগত তথ্য
V. প্রধান উপাদানঃ (উদাহরণস্বরূপ, FKTF-108KVA/27KV, 54KV, 108KV পরীক্ষার সেট)
এস এন | উপাদানগুলির নাম | প্রকার এবং স্পেসিফিকেশন | কুইটি। | প্রতিটি ওজন | প্রতিটি মাত্রা |
1 | ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার | FKVF-5kW/380V | এক টুকরা | ৩৫ কেজি | 450*450*500 মিমি |
2 | উত্তেজনার ট্রান্সফরমার | CQSB ((J) -5kVA/1.25KV,5KV | এক টুকরা | ৩৫ কেজি | ৪৫০*৩৫০*৪৫০ মিমি |
3 | এইচভি রেজোনেন্ট টেস্ট রিঅ্যাক্টর | CHX ((kf) -27kVA/27kV | ৪ টুকরা | ৪২ কেজি | D350*H400 মিমি |
4 | ক্যাপাসিটিভ ডিভাইডার | TRF-110kV/1000pF | ১ সেট | ১০ কেজি | D150*H850mm |
5 | বিশেষ পরীক্ষার আনুষাঙ্গিক | ১ সেট |
VI. পরীক্ষার মূলনীতি সংযোগঃ
VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স T: উত্তেজনার ট্রান্সফরমার
L: টেস্ট রিঅ্যাক্টর Cx: পরীক্ষিত সরঞ্জাম MOA1: বজ্ররোধক
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু))
৭. প্রধান পরিমাপ ও নিয়ন্ত্রণ সফটওয়্যার প্যানেলঃ
দ্রষ্টব্যঃ এই প্যারামিটার সেটিং জন্য পরীক্ষা শুরু করার আগে সফটওয়্যার প্যানেল
VIII.অ্যাক্সেসরিজ
IX. অন্যান্য ঐচ্ছিক মডেল
1. জিআইএস-এর সাইট টেস্টের জন্য
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
CHX-135KVA/135KV | ২৭ কেভি*৫ | ১ এ | ১৩৫ কেভিএ | ৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য |
CHX-270KVA/135KV | ২৭ কেভি*৫ | ১ এ | ১৩৫ কেভিএ | ৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য |
CHX-216KVA/216KV | ২৭ কেভি*৮ | ১ এ | ২১৬ কেভিএ | 123KV এবং GIS এর নিচে |
CHX-270KVA/270KV | ২৭ কেভি*১০ | ১ এ | ২৭০ কেভিএ | ১৪৫ কেভি এবং জিআইএসের নিচে |
CHX-275KVA/275KV | ২৭৫ কিলোভোল্ট | ২ এ | ২৭৫ কেভিএ | 170KV এবং GIS এর নিচে |
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
2. 45 কেভি এক্সএলপিই ক্যাবলের সাইটে পরীক্ষার জন্য
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা | সর্বাধিক প্রয়োগ |
সিএইচএক্স-১০৮/৫৪ | ৫৪ কেভি | ২ এ | ১০৮ কেভিএ | 45kV ক্যাবল≤1km |
CHX-216/54 | ৫৪ কেভি | ৪ এ | ২১৬ কেভিএ | 45kV ক্যাবল≤2km |
CHX-324/54 | ৫৪ কেভি | ৬এ | ৩২৪ কেভিএ | 45kV ক্যাবল≤3km |
CHX-432/54 | ৫৪ কেভি | ৮ এ | ৪৩২ কেভিএ | 45kV ক্যাবল≤4km |
সিএইচএক্স-৫৪০/৫৪ | ৫৪ কেভি | ১০ এ | ৫৪০ কেভিএ | 45kV ক্যাবল≤5km |
সিএইচএক্স-১০৮০/৫৪ | ৫৪ কেভি | 20A | ১০৮০ কেভিএ | 45kV ক্যাবল≤10km |
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
3. 66KV XLPE ক্যাবলের জন্য সাইট টেস্টিং
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা | সর্বাধিক প্রয়োগ |
সিএইচএক্স-১৬০/৮০ | ৮০ কেভি | ২ এ | ১৬০ কেভিএ | ৬৬ কিলোভোল্টের ক্যাবল≤০.৫ কিমি |
সিএইচএক্স-৩২০/৮০ | ৮০ কেভি | ৪ এ | ৩২০ কেভিএ | 66kV ক্যাবল≤1km |
CHX-640/80 | ৮০ কেভি | ৮ এ | ৬৪০ কেভিএ | 66kV ক্যাবল≤2km |
সিএইচএক্স-৯৬০/৮০ | ৮০ কেভি | ১২ এ | ৯৬০ কেভিএ | 66kV ক্যাবল≤3km |
সিএইচএক্স-১২৮০/৮০ | ৮০ কেভি | ১৬ এ | ১২৮০ কেভিএ | 66kV ক্যাবল≤4km |
CHX-1600/80 | ৮০ কেভি | 20A | ১৬০০ কেভিএ | 66kV ক্যাবল≤5km |
CHX-3200/80 | ৮০ কেভি | ৪০এ | ৩২০০ কেভিএ | 66kV ক্যাবল≤10km |
CHX-9600/80 | ৮০ কেভি | ১২০ এ | ৯৬০০ কেভিএ | 66kV ক্যাবল≤20km |
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
এক্সএলপিই ক্যাবলের জন্য আইইসি 60840:2011 থেকে ইন-সাইট আইসোলেশন টেস্ট স্ট্যান্ডার্ড টেবিল
