খুব নিম্ন ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ ক্যাবল টেস্টিং সরঞ্জাম Vlf ক্যাবল পরীক্ষক

পণ্যের বিবরণ:

উৎপত্তি স্থল:	নিংবো, চীন
পরিচিতিমুলক নাম:	Ningbo Suntech Power
সাক্ষ্যদান:	ISO9001
মডেল নম্বার:	VLF-80KV/0.1Hz

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	এক ইউনিট
মূল্য:	Negotiable
প্যাকেজিং বিবরণ:	ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন
ডেলিভারি সময়:	15-20 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	20 সেট / মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পরীক্ষার নীতি:	খুব কম ফ্রিকোয়েন্সি	ব্যবহার:	এসি ভোল্টেজ টেস্ট প্রতিরোধ করুন
পরীক্ষা বস্তু:	35KV এবং তার নীচে এবং জেনারেটর	উপাদান:	কন্ট্রোলার, এইচভি বুস্টার, ক্ষতিপূরণ ক্যাপাসিটর লোড
পরীক্ষার ফ্রিকোয়েন্সি:	0.1Hz, 0.05Hz, 0.02Hz	সর্বোচ্চ.পরীক্ষা ভোল্টেজ:	০-৮০ কেভি
সঠিকতা:	± (সম্পূর্ণ স্কেলের ৩% +০.৫ কেভি)	ম্যাক্স, কাজ করছি।:	৬০ মিনিট
লক্ষণীয় করা:	নিম্ন ফ্রিকোয়েন্সি ক্যাবল সনাক্তকারী 80KV , উচ্চ ভোল্টেজ ক্যাবল টেস্টিং সরঞ্জাম 0.02Hz , Vlf ক্যাবল টেস্টার

পণ্যের বিস্তারিত বর্ণনা

পরীক্ষার নীতিঃ	খুব কম ঘন ঘন	ব্যবহারঃ	এসি ভোল্টেজ টেস্ট প্রতিরোধ করুন
পরীক্ষার বস্তুঃ	৩৫ কেভি এবং তারের নিচে এবং জেনারেটর	উপাদানঃ	নিয়ামক, এইচভি বুস্টার, ক্ষতিপূরণ ক্যাপাসিটার লোড
পরীক্ষার ফ্রিকোয়েন্সিঃ	0.১হার্জ, ০.০৫হার্জ, ০.০২হার্জ	সর্বোচ্চ.পরীক্ষা ভোল্টেজঃ	০-৮০ কেভি
সঠিকতাঃ	± (সম্পূর্ণ স্কেলের ৩% +০.৫ কেভি)	ম্যাক্স. কাজ:	৬০ মিনিট
হাই লাইট:	ভূগর্ভস্থ ক্যাবল ডিটেক্টর , উচ্চ ভোল্টেজ ক্যাবল সনাক্তকারী

খুব নিম্ন ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ ক্যাবল টেস্টিং সরঞ্জাম, গ্রহণ পরীক্ষা সরঞ্জাম, VLF ক্যাবল পরীক্ষক

I. প্রয়োগ:

মডেল VLF-80KV/0.1Hz খুব কম ফ্রিকোয়েন্সি প্রযুক্তির সাথে সাইটে প্রতিরোধ ভোল্টেজ পরীক্ষা সম্পাদন করার জন্য ডিজাইন করা হয়েছেশক্তিজিজেনারেটর অথবা35 কেভি এবং এক্সএলপিই পাওয়ার ক্যাবলের নীচে। মূল পাওয়ার ফ্রিকোয়েন্সিতে হিপট টেস্ট সেটের তুলনায়, ভিএলএফ এইচভি টেস্ট সেটের কেবলমাত্র খুব ছোট পরীক্ষার পাওয়ার ক্ষমতা প্রয়োজন ((নীতিকল্পনায় প্রায় 1/500) ।এর আকার ও ওজনও অনেক কমে গেছে।. বিশেষ করে নজরদারি চেহারা জেনারেটরের বিচ্ছিন্নতা অস্বাভাবিক ঘটনা যেমন পৃষ্ঠ corona, স্রাব এবং তাই আবিষ্কার করতে পারেন.

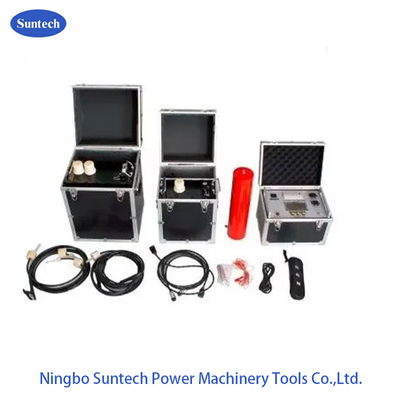

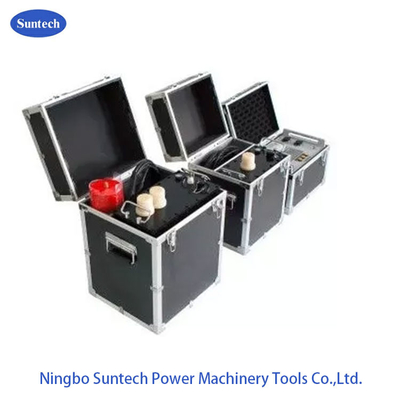

পরীক্ষার সেটটিতে একটি কন্ট্রোল বক্স, দুটি এইচভি বুস্টার, একটি ক্ষতিপূরণ ক্যাপাসিটার এবং একটি ডিসচার্জ রড রয়েছে।এটি চমৎকার কর্মক্ষমতা আছে.

এটি লোড ছাড়া ভোল্টেজ বৃদ্ধি নিষিদ্ধ, বা প্রতিরোধী লোড সঙ্গে সংযোগ. যদি নমুনা capacitance 0.05uF কম হয়, পরীক্ষা সেট আউটপুট তরঙ্গরূপ খারাপ হবে. ভাল কর্মক্ষমতা জন্য,ঐচ্ছিক ক্যাপাসিটার সংযোগ করার জন্য প্রয়োজন হয়.

এখন পর্যন্ত, ডিজাইন করা টেস্ট সেট এছাড়াও অনেক গঠনভিন্ন সিরিয়ালাইজড মডেলএইচভি বুস্টারের মাধ্যমে প্রতিটি সেটে বিভিন্ন প্রতিরোধের পরীক্ষার অ্যাপ্লিকেশন অনুযায়ী কনফিগারেশন সংখ্যা, একই মডেল নিম্নলিখিত ধারা অন্য আদর্শ মডেল দেখতে পারেন।

II. এই মডেলের সরবরাহের তালিকাঃ

এস এন	বর্ণনা	পরিমাণ

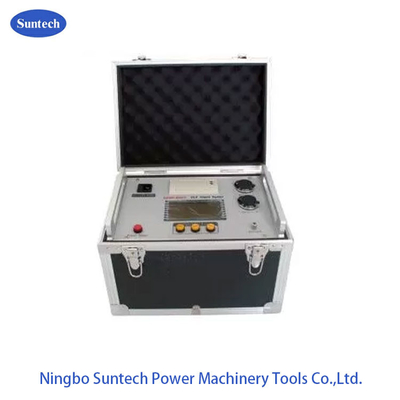

1	ভিএলএফ পরিমাপ ও নিয়ন্ত্রণ ইউনিট	1	ইউনিট

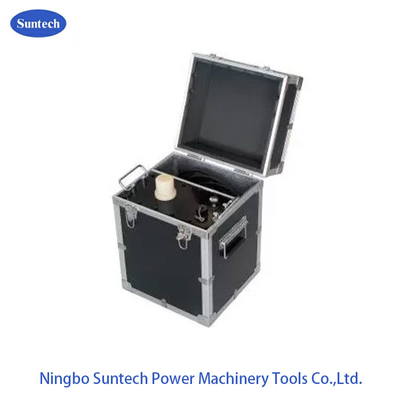

2	50 কেভি এইচভি বুস্টার	1	ইউনিট
2	30 কেভি এইচভি বুস্টার	1	ইউনিট
3	ডিসচার্জিং রড	1	ইউনিট
4	লোড ক্যাপাসিটর, 0.04μF	1	ইউনিট
5	এইচভি টেস্ট/সংযোগ ক্যাবল	1	সেট
6	জমি ক্যাবল	1	ইউনিট
7	20A ফিউজ	5	ইউনিট
8	মুদ্রণ কাগজ	2	ইউনিট
9	ম্যানুয়াল	1	ইউনিট
10	কারখানার পরীক্ষার প্রতিবেদন	1	ইউনিট

III. পণ্যের বৈশিষ্ট্যঃ

ইলেকট্রনিক ফ্রিকোয়েন্সি রূপান্তর
মাইক্রোপ্রসেসর নিয়ন্ত্রিত
দুটি এইচভি বুস্টার, সিরিজে 90KV আউটপুট; অথবা 40KV/50KV একক এক জন্য
বড় এলসিডি প্রদর্শন
সাইনস ওয়েভ আউটপুট
ওভারভোল্টেজ সুরক্ষা, কর্ম সময় 20ms কম
ইনপুট এবং আউটপুট উভয় পক্ষের জন্য বর্তমান সুরক্ষা, কর্ম সময় 20ms কম
আউটপুট বর্তমান / ভোল্টেজ তরঙ্গ ফর্ম সরাসরি উচ্চ ভোল্টেজ পাশ নমুনা নেওয়া হয়
ভিতরে HV বর্তমান সীমাবদ্ধ প্রতিরোধক
ভিতরে মাইক্রো প্রিন্টার
বন্ধ লুপ নেগেটিভ ফিডব্যাক ডিজাইন থেকে পরীক্ষার সময় আউটপুট ভোল্টেজ ক্যাপাসিটিভ বর্তমান দ্বারা প্রভাবিত হবে না

VI. ঐচ্ছিক মডেল এবং পরীক্ষার পরিসীমাঃ

মডেল	পিক ভোল্টেজ	পরিমাপ পরিসীমা	ওজন	পরীক্ষার বস্তুর পরিসীমা
VLF-30	৩০ কেভি	0.1Hz,≤1.1μF	কন্ট্রোলারঃ ৪ কেজি বুস্টার: ২৫ কেজি আকারঃ LWH ৩২৩১৭৪৩২৩	10 কেভি এবং এর নিচে ভোল্টেজ ক্যাবল, জেনারেটর
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
VLF-50	৫০ কেভি	0.1Hz,≤1.1μF	নিয়ামকঃ ৬ কেজি বুস্টার: ৪৫ কেজি আকারঃ LWH ৩৫৭২১০৩৬৫	15.75 কেভি এবং এর নিচে ভোল্টেজ ক্যাবল, জেনারেটর
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
ভিএলএফ-৬০	৬০ কেভি	0.1Hz,≤1.1μF	নিয়ামকঃ ৬ কেজি বুস্টার: ৫০ কেজি আকারঃ LWH ৩৫৭২২০৩৭০	18KV এবং ভোল্টেজের নিচে ক্যাবল, জেনারেটর
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
ভিএলএফ-৮০	৮০ কেভি	0.1Hz,≤1.1μF	নিয়ন্ত্রকঃ ৮ কেজি বুস্টার: ৯০ কেজি আকারঃ LWH ৩৫৭২৪০৩৯০	৩৫ কেভি এবং এর নিচে ভোল্টেজ ক্যাবল, জেনারেটর

V.টেস্ট সংযোগের চিত্র

1. এক্সএলপিই ক্যাবলের জন্য ৮০ কেভি পরীক্ষার ভোল্টেজের নিচে

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. 50KV পরীক্ষার ভোল্টেজের নিচে জেনারেটরের স্ট্যাটরের জন্য
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.পরীক্ষা মডেল নির্বাচন

1. ক্যাবল পরীক্ষার জন্য

পরীক্ষার পিক ভোল্টেজের সূত্রঃ Umax=3U₀,

ইউ₀=কেবলের এক-ফেজ নামমাত্র ভোল্টেজ

পরীক্ষার সময়ঃ ৬০ মিনিট

2. জেনারেটর স্ট্যাটরের জন্য

ইউ_{পরীক্ষা}=1.414*βKU₀,

ইউ_{পরীক্ষা}---- ০.১ হার্জ পিক টেস্ট ভোল্টেজ (কেভি);

β------- 0.1Hz এবং 50Hz ভোল্টেজ সমতুল্য ফ্যাক্টর, সাধারণত 1 গ্রহণ করে।2;

K------ সাধারণত ১.৩ থেকে ১ নিতে হয়।5, সাধারণত ১টি করে নিন।5;

Uo----- জেনারেটর স্ট্যাটার রোলিং নামমাত্র ভোল্টেজ (কেভি);
