উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | এস১৮০ |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 10-15 কার্যদিবস |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 সেট/মাস |
পণ্যের নাম: | আনপাওয়ারড কেবল আইডেন্টিফিকেশন টেস্টার | আবেদন: | উচ্চ ভোল্টেজ তারের ফেজ সিকোয়েন্স আইডেন্টিফিকেশন |
---|---|---|---|
লক্ষণীয় করা: | আনপাওয়ারড কেবল আইডেন্টিফিকেশন টেস্টার,হাই ভোল্টেজ টেস্টিং মেশিন ISO9001,ক্যাবল ফেজ সিকোয়েন্স মিটার |
পাওয়ারহীন ক্যাবল সনাক্তকরণ পরীক্ষক, ক্যাবল সনাক্তকারী, উচ্চ ভোল্টেজ ক্যাবল ফেজ সিকোয়েন্স সনাক্তকরণ
I. পণ্যের প্রবর্তন

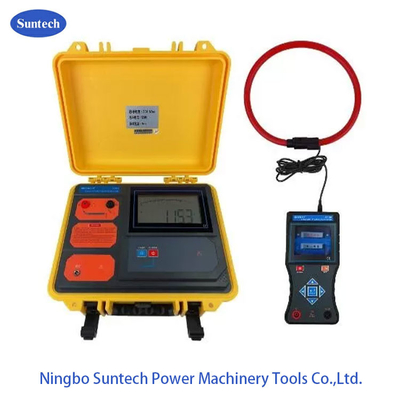

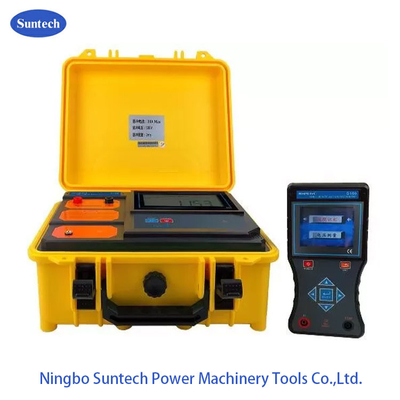

S180 ক্যাবল আইডেন্টিফায়ারটি পাওয়ার ক্যাবল ইঞ্জিনিয়ার এবং ক্যাবল কর্মীদের জন্য ক্যাবল সনাক্তকরণের সাথে প্রযুক্তিগত সমস্যা সমাধানের জন্য ডিজাইন করা হয়েছে।ব্যবহারকারী যন্ত্র মাধ্যমে একাধিক তারের থেকে লক্ষ্য তারের এক সঠিকভাবে সনাক্ত করতে পারেন, এবং দুর্ঘটনাক্রমে লাইভ তারের sawing এবং গুরুতর দুর্ঘটনা সৃষ্টি এড়াতে।ক্যাবল সনাক্তকরণ ক্যাবলের উভয় প্রান্তে অপারেশন দিয়ে শুরু হয় এবং নিশ্চিত করতে হবে যে ক্যাবলের উভয় প্রান্তে ডাবল সংখ্যা সঠিকমাঠের কর্মীদের স্মৃতি যতই নির্ভরযোগ্য হোক না কেন, এটি পেশাদার যন্ত্রপাতি সনাক্তকরণের বিকল্প নয়।এই পণ্যটি কেবলমাত্র বিদ্যুৎ বন্ধ করা হয়েছে এমন তারের সাইটে সনাক্তকরণের জন্য উপযুক্ত. এটি কঠোরভাবে ক্যাবল সনাক্তকারীকে চলমান পাওয়ার ক্যাবলে সংযুক্ত করা নিষিদ্ধ! যন্ত্রটি একটি ট্রান্সমিটার, একটি রিসিভার এবং একটি নমনীয় বর্তমান ক্ল্যাম্প নিয়ে গঠিত।
ট্রান্সমিটারটি ক্যাবল কোরটিতে একটি ইমপ্লাস বর্তমান সংকেত ইনজেক্ট করতে ইমপ্লাস বর্তমান নীতি ব্যবহার করে।এই বর্তমান রিসিভার এবং নমনীয় বর্তমান ক্ল্যাম্প দ্বারা সনাক্ত এবং সনাক্তকরণের জন্য লক্ষ্য তারের চারপাশে একটি ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র উৎপন্ন. যেহেতু বর্তমানটি দিকনির্দেশক, তাই সনাক্তকরণও দিকনির্দেশক। ট্রান্সমিটার একটি সমন্বিত বিশেষ টুলবক্স নকশা গ্রহণ করে, কাঁচামাল হিসাবে পলিপ্রোপিলিন প্লাস্টিক ব্যবহার করে,একটি ইনজেকশন ছাঁচনির্মাণে একটি নতুন কম্পোজিট ফিলার যোগ করা, যার কম ঘনত্ব, শক্তি, অনমনীয়তা, কঠোরতা, পরিধান প্রতিরোধের, তাপ প্রতিরোধের এবং নিরোধক কর্মক্ষমতা রয়েছে।এবং হোস্ট বড় এলসিডি রিয়েল টাইমে অবশিষ্ট ব্যাটারি ক্ষমতা প্রদর্শন করে, এবং সাদা ব্যাকলাইট এবং ট্রান্সমিটিং সিগন্যালের গতিশীল সংকেত এক নজরে পরিষ্কার।
রিসিভারটি একটি ৩.৫ ইঞ্চি রঙিন এলসিডি স্ক্রিন সহ একটি হ্যান্ডহেল্ড ডিভাইস যা গতিশীলভাবে বর্তমান প্রাসঙ্গিক তথ্য প্রদর্শন করে। বিল্ট-ইন উচ্চ গতির মাইক্রোপ্রসেসর,রিয়েল-টাইম স্বয়ংক্রিয় সনাক্তকরণ এবং লক্ষ্য ক্যাবল সনাক্তকরণ; এসি ভোল্টেজ সনাক্তকরণ ফাংশন সহ, পরিসীমা এসি 0.01V ~ 600V (50Hz / 60Hz) ।
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. চোয়ালের অভ্যন্তরীণ ব্যাস প্রায় 200mm, এবং φ200mm বা তার কম তারের clamped করা যেতে পারে। এটি পরীক্ষা করা লাইন সংযোগ বিচ্ছিন্ন করার প্রয়োজন হয় না, অ-যোগাযোগ পরিমাপ, নিরাপদ এবং দ্রুত।
বিশেষ দ্রষ্টব্যঃ এই যন্ত্রের নকশার নীতি অনুযায়ী, তারের সনাক্তকারী কেবল তারের জন্য সীমাবদ্ধ যার লক্ষ্য তারের বিদ্যুৎ ব্যর্থতা।দয়া করে নিশ্চিত করুন যে লক্ষ্য ক্যাবল ব্যবহারের আগে এই পরিসীমা অন্তর্গতসনাক্তকরণের জন্য, আপনাকে যন্ত্রের ট্রান্সমিটার এবং হ্যান্ডহেল্ড রিসিভার উভয়ই ব্যবহার করতে হবে।
II. পণ্য নীতি
III. প্রযুক্তিগত বৈশিষ্ট্য
১.বেঞ্চমার্ক শর্তাবলী এবং কাজের শর্তাবলী
বিষয়বস্তু | বেঞ্চমার্ক শর্ত | শ্রম শর্তাবলী |
পরিবেশে তাপমাত্রা | ২৩°সি±১°সি | -১০°সি ০৪০°সি |
পরিবেশগত ভিজা | ৪০% ৬০% | < ৮০% |
পরিমাপ করা ভোল্টেজ ফ্রিকোয়েন্সি | 50Hz±1Hz | ১০ হার্জ ১০০০ হার্জ |
রিসিভারের অপারেটিং ভোল্টেজ
|
7.4V±0.5V | 7.4V±1V |
ট্রান্সমিটার অপারেটিং ভোল্টেজ | 11.1V±0.7V | 11.1V±1.5V |
বাহ্যিক বৈদ্যুতিক ক্ষেত্র, চৌম্বকীয় ক্ষেত্র | এড়ানো উচিত | |
পরীক্ষার জন্য ক্যাবলের অবস্থান | পরীক্ষা অধীনে তারের চোয়াল আনুমানিক জ্যামিতিক কেন্দ্রে হয় |
2ট্রান্সমিটার স্পেসিফিকেশন
কার্যাবলী | বর্তমান পালস সংকেত উৎপন্ন; অবশিষ্ট ব্যাটারি ভোল্টেজ প্রদর্শন |
পাওয়ার সাপ্লাই | ডিসি 12.6V বড় ক্ষমতা পুনরায় চার্জযোগ্য লিথিয়াম ব্যাটারি, ডিসি চার্জিং ইন্টারফেস, প্রায় 8 ঘন্টা অবিচ্ছিন্ন অপারেশন জন্য সম্পূর্ণ চার্জ |
প্রদর্শন মোড | বড় এলসিডি প্রদর্শন ব্যাটারি অবশিষ্ট ভোল্টেজ, সাদা ব্যাকলাইট |
পলস ভোল্টেজ | ৫০০ ভোল্ট |
পালস বর্তমান | সর্বোচ্চ 30A (লুপ প্রতিরোধের মান অনুযায়ী) |
পালস ফ্রিকোয়েন্সি |
৪০ বার / মিনিট
|
পালস প্রস্থ | ২ সেকেন্ড |
পরীক্ষার লাইনের দৈর্ঘ্য | ৩ মিটার |
অপারেটিং তাপমাত্রা | -২৫-৬০°সি |
সঞ্চয়স্থানের অবস্থা | -20°C~50°C,≤95%RH, কোন ঘনীভবন নেই |
মাত্রা | ৩২০ মিমি × ২৭৫ মিমি × ১৪৫ মিমি |
ওজন | 2.৫ কেজি |
ব্যাটারি শক্তি | ব্যাটারি ভোল্টেজ 9.5V এর নিচে হলে ব্যাটারি মনে করিয়ে দিন |
বিচ্ছিন্নতা | ≥100MΩ যন্ত্রের লাইন এবং গ্যাসের আচ্ছাদনের মধ্যে |
মান গ্রহণ করে | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3রিসিভার স্পেসিফিকেশন
ব্যবহার | বর্তমান পালস সংকেত সনাক্ত; এসি ভোল্টেজ পরিমাপ |
পাওয়ার সাপ্লাই | ডিসি 7.4V বড় ক্ষমতা পুনরায় চার্জযোগ্য লিথিয়াম ব্যাটারি, ইউএসবি চার্জিং ইন্টারফেস, প্রায় 8 ঘন্টা অবিচ্ছিন্ন অপারেশন জন্য সম্পূর্ণ চার্জ |
নামমাত্র বর্তমান | প্রায় ১৮০mA সর্বোচ্চ |
প্রদর্শন মোড | 3.5 ইঞ্চি সত্য রঙের এলসিডি ডিসপ্লে, গতিশীল ডিসপ্লে সংকেত শক্তি |
মাত্রা | হোস্ট মেশিনঃ 207mm × 101mm × 45mm |
নমনীয় বর্তমান ক্ল্যাম্পঃ তারের ব্যাসার্ধ প্রায় 12.5mm | |
নমনীয় বর্তমান ক্ল্যাম্পের কয়েল অভ্যন্তরীণ ব্যাসার্ধ | φ২০০ মিমি |
লাইন দৈর্ঘ্য
|
নমনীয় কয়েল লিড দৈর্ঘ্যঃ 2m |
ভোল্টেজ টেস্ট চার্ট পেন দৈর্ঘ্যঃ 1 মিটার (একটি প্রতিটি কালো এবং লাল জন্য) | |
সনাক্তকরণ পরিসীমা | কয়েল 0 Ω থেকে 2 kΩ এর লুপ প্রতিরোধের সাথে একটি পালস সংকেত সনাক্ত করতে পারে। |
ভোল্টেজ পরীক্ষার পরিসীমা | এসি ০.০১ ভোল্ট ৬০০ ভোল্ট ((৫০ হার্জ/৬০ হার্জ) |
ভোল্টেজ পরীক্ষার নির্ভুলতা | ±1%±1dgt |
সনাক্তকরণের হার | প্রায় ১ সেকেন্ড / সময় |
লাভ সংশোধন | স্তর 5, সিগন্যাল বৃহত্তরীকরণ সামঞ্জস্য করার জন্য বাম এবং ডান তীরচিহ্ন টিপুন |
এলসিডি উজ্জ্বলতা | এলসিডি ব্যাকলাইটের উজ্জ্বলতা সামঞ্জস্য করতে উপরে এবং নিচে তীর কী টিপুন |
স্বয়ংক্রিয় বন্ধ | প্রায় ১৫ মিনিটের বিদ্যুৎ সরবরাহের পর, ব্যাটারি খরচ কমাতে মিটারটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়। |
ব্যাটারি ভোল্টেজ | যখন ব্যাটারির ভোল্টেজ 6.5V এর নিচে থাকে, তখন ব্যাটারির ভোল্টেজ কম থাকে এবং ব্যাটারিটি চার্জ করার জন্য স্মরণ করিয়ে দেওয়ার জন্য প্রতীক প্রদর্শিত হয়। |
কাজের তাপমাত্রা এবং আর্দ্রতা | -১০ °সি ~ ৪০ °সি; ৮০% এর নিচে আরএইচ |
স্টোরেজ তাপমাত্রা এবং আর্দ্রতা | -১০°সি ০৬০°সি; ৭০% এর নিচে |
ওজন | হোস্ট মেশিনঃ ৩৭০ গ্রাম (ব্যাটারি সহ) |
বর্তমান ক্ল্যাম্পঃ 172g | |
বিচ্ছিন্নতা | ≥100MΩ যন্ত্রের লাইন এবং গ্যাসের আচ্ছাদনের মধ্যে |
মান গ্রহণ করে | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

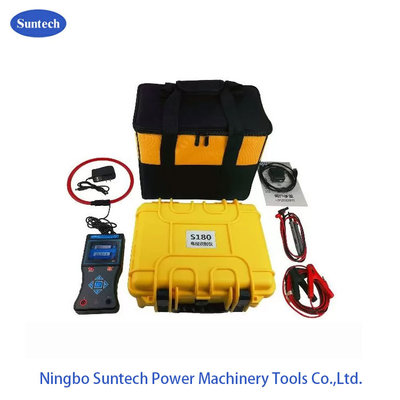

IV. রচনা
ট্রান্সমিটার ১ সেট
রিসিভার সেন্সর ১ সেট
টুলকিট ১ সেট
পরীক্ষার লাইন 2 পিসি (লাল এবং কালো)
নমনীয় কারেন্ট ক্ল্যাম্প 1 পিসি
৯ ভোল্ট ইউএসবি চার্জার, চার্জিং ক্যাবল ১ সেট
12.6 ভোল্ট চার্জার 1 পিসি
7.4V লিথিয়াম ব্যাটারি 1 গ্রুপ (টেস্টারের ভিতরে)
11.1V লিথিয়াম ব্যাটারি 1 গ্রুপ (টেস্টারের ভিতরে)
ম্যানুয়াল, গ্যারান্টি কার্ড, সার্টিফিকেট 1 সেট
