উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | MS6818 |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 10 কাজের দিন |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 ইউনিট/মাস |
ব্যবহার: | আন্ডারগ্রাউন্ড ক্যাবল ডিটেক্টর, ক্যাবল লাইন শর্ট সার্কিট ফল্ট ডায়াগনসিস | ||
---|---|---|---|
লক্ষণীয় করা: | অটো রেঞ্জিং আন্ডারগ্রাউন্ড ওয়্যার ট্র্যাকার,হাই ভোল্টেজ ভূগর্ভস্থ তারের ডিটেক্টর,ট্রান্সমিটার সহ ওয়্যার ট্রেসার |
ভূগর্ভস্থ ক্যাবল ডিটেক্টর, ক্যাবল শর্ট সার্কিট ফল্ট পরীক্ষক, উন্নত তারের ট্র্যাকার
I. পণ্যের ভূমিকা
বৈদ্যুতিক প্রযুক্তিবিদরা প্রায়শই তারের বা তারের ট্র্যাকিংয়ের প্রয়োজনের মুখোমুখি হন এবং প্রায়শই কোন ফিউজটি সংযুক্ত রয়েছে তা নির্ধারণ করতে হয়।গরম করার পাইপ বা ভূগর্ভস্থ তারের. ক্যাবল ডিটেক্টর ব্যবহারকারী সহায়তা হতে পারে.

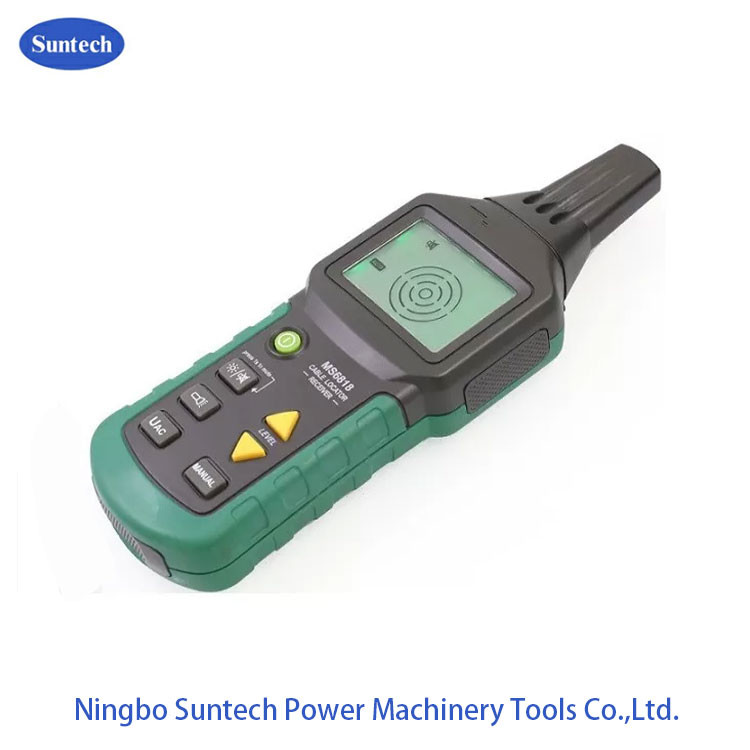

MS6818 পরীক্ষক একটি সংকেত ট্রান্সমিটার এবং একটি রিসিভার নিয়ে গঠিত, ব্যাপকভাবে যোগাযোগ তারের নির্মাণ এবং রক্ষণাবেক্ষণ, পাওয়ার তারের, ধাতু পাইপ, এবং আরো অনেক কিছুতে ব্যবহৃত হয়।বর্তমান এবং ভোল্টেজ পরিচালনকারী তারের, বৈদ্যুতিক সার্কিট, পাইপলাইন, জল এবং গরম পাইপলাইন, ফিউজ, সুইচ সব অবস্থিত করা যেতে পারে। সংক্ষিপ্ত সার্কিট এবং বিভিন্ন লাইন এবং তারের বিরতি সনাক্ত করা যেতে পারে। আরও ভাল,সনাক্তকরণ শুধুমাত্র ভূগর্ভস্থ নয় কিন্তু দেয়াল এবং কংক্রিট মধ্যে সম্ভব.
II. কাজের নীতি

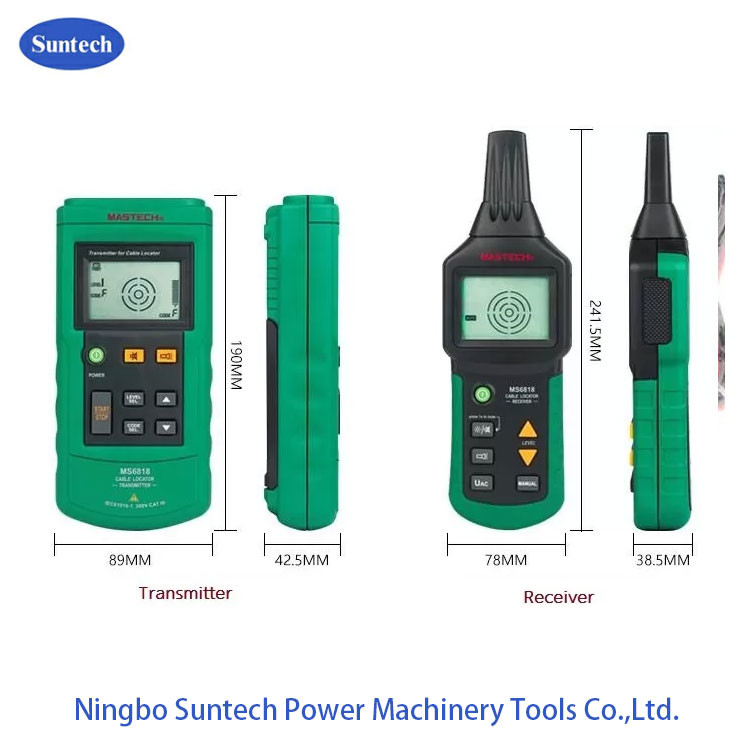

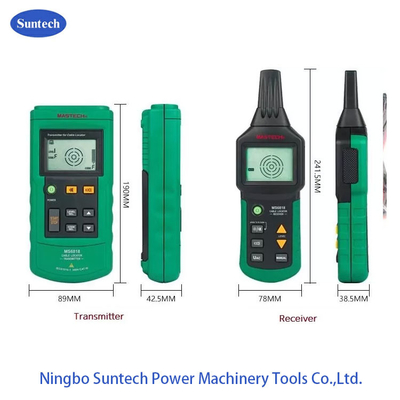

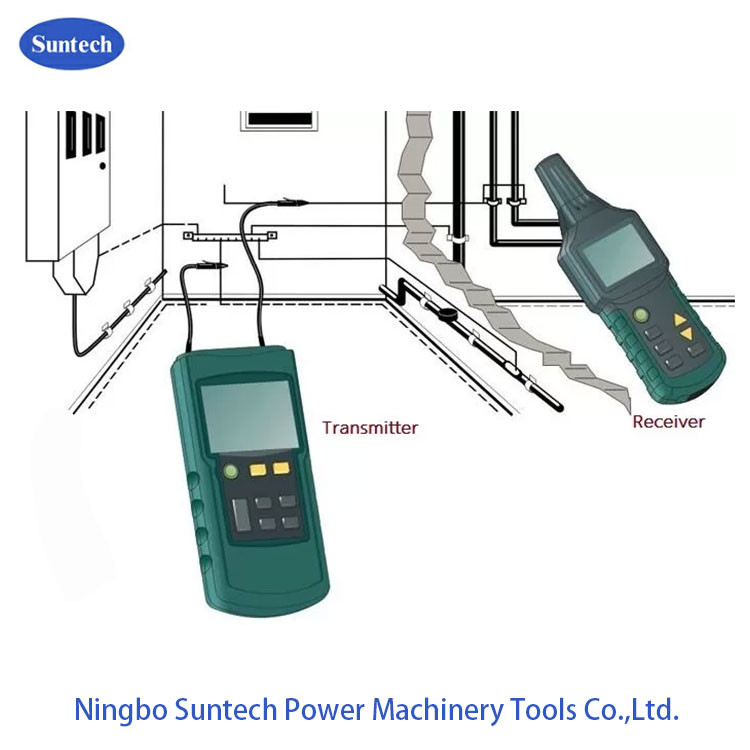

ক্যাবল ডিটেক্টরে একটি ট্রান্সমিটার এবং একটি রিসিভার রয়েছে। ট্রান্সমিটারটি সংশ্লিষ্ট ক্যাবলে একটি মডুলেটেড এসি ভোল্টেজ সরবরাহ করে। এসি ভোল্টেজ ক্যাবলের চারপাশে একটি বৈদ্যুতিক ক্ষেত্র তৈরি করে,রিসিভারটি একটি কয়েল দিয়ে সজ্জিত , যখন রিসিভারটি সংশ্লিষ্ট বৈদ্যুতিক কন্ডাক্টরের কাছাকাছি স্থাপন করা হয়, তখন সংকেত প্রবাহটি কয়েল দিয়ে পাস করবে এবং রিসিভারে প্রবেশ করবে।এই ঘটনাকে কয়েল পেনট্রেটিংও বলা হয় ।. এটি কয়েল মধ্যে খুব ছোট ভোল্টেজ উত্পাদন করবে, রিসিভার ইলেকট্রনিক সার্কিটরি এই ভোল্টেজ গণনা করে এবং এটি এলসিডি প্রদর্শন করে। পরীক্ষকের প্রেরিত সংকেত ডিজিটালভাবে কোড করা হয়।এটি নিশ্চিত করে যে সংকেতটি রিসিভার দ্বারা স্পষ্টভাবে গ্রহণ করা যেতে পারে, ব্যালাস্ট বা কনভার্টার দ্বারা সৃষ্ট ক্ষেত্রের মধ্যে কোন হস্তক্ষেপ এড়ানো, উদাহরণস্বরূপ, ইলেকট্রনিক ফ্লুরোসেন্ট ল্যাম্প।
III. প্রয়োগ
এই যন্ত্রটি যোগাযোগের তারের নির্মাণ, পাওয়ার তারের নির্মাণ, নির্মাণ পাইপলাইন নির্মাণে ব্যাপকভাবে ব্যবহৃত হয়,বিদ্যুৎ সরবরাহ সার্কিট এবং বৈদ্যুতিক তাপীকরণ লাইন রক্ষণাবেক্ষণের সাথে যোগাযোগের তারটি ফ্রন্টলাইন নির্মাণ ও রক্ষণাবেক্ষণ কর্মীদের জন্য একটি অপরিহার্য হাতিয়ার.
IV. প্রযুক্তিগত বৈশিষ্ট্য
V. প্রযুক্তিগত তথ্য
এস এন | টেকনিক্যাল কনটেন্ট | তথ্য |
1 | ট্রান্সমিটারের ভোল্টেজ সনাক্তকরণ পরিসীমা | 12V-400V (AC/DC) |
2 | ট্রান্সমিটারের আউটপুট সিগন্যাল ফ্রিকোয়েন্সি | ১২৫ কিলোহার্টজ |
3 | ট্রান্সমিটারের ভোল্টেজ | সর্বোচ্চ ৪০০ ভোল্ট (এসি/ডিসি) |
4 | ক্যাবল রিসিভারের গভীরতা পরীক্ষা | ০-২.৫ মিটার (দেওয়াল/ভূগর্ভস্থ তার) |
5 | রিসিভারের গভীরতা সনাক্তকরণ | ০-০.৪ মি |
6 | পরিবেশগত অবস্থাঃ |
কাজের পরিবেশঃ 0~40°C সঞ্চয় তাপমাত্রাঃ -20°C~60°C |
7 | আপেক্ষিক আর্দ্রতা | ৮০% এর বেশি নয়, কোন ঘনীভবন নেই |
8 | পরীক্ষিত বস্তুর দৈর্ঘ্য সনাক্তকরণ | সর্বোচ্চ ২০০০ মিটার |

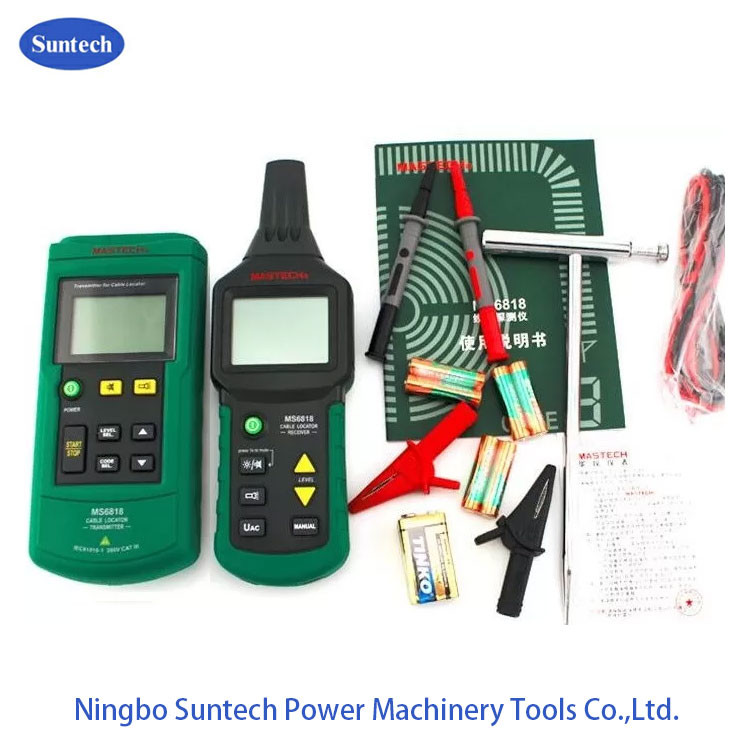

VI. প্রধান সরবরাহের তালিকা
এসএন | পরীক্ষকের উপাদান | QTY. |
1 | স্টোরেজ ব্যাগ | ১ পিসি |
2 | রিসিভার | ১ পিসি |
3 | ট্রান্সমিটার | ১ পিসি |
4 | ক্লিপার | 2pcs (একটি কালো এবং এক লাল) |
5 | ব্যাটারি | 1 বিভাগ (9V ট্রান্সমিটার জন্য) |
6 | ব্যাটারি | ৬টি বিভাগ (রিসিভারের জন্য ১.৫ ভোল্ট) |
7 | নির্দেশাবলী | ১টি বই |
8 | পরিমাপ লাইন | 2 (একটি লাল এবং একটি কালো, প্রতিটি 1.5 মিটার) |
9 | পরীক্ষা পেন | ২ (একটা লাল আর একটা কালো) |
10 | গ্রাউন্ডিং লোহার রড | ১ পিসি |
