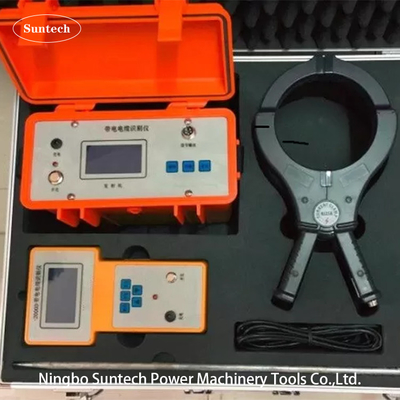

পেশাদার উচ্চ ভোল্টেজ ক্যাবল টেস্টিং সরঞ্জাম / উচ্চ ভোল্টেজ ক্যাবল সনাক্তকারী

লাইভ ক্যাবল সনাক্তকরণ পরীক্ষক, ক্যাবল সনাক্তকারী, উচ্চ ভোল্টেজ ক্যাবল ধাপের ক্রম সনাক্তকরণ

I. পণ্যের প্রবর্তন

FKSB-2000 লাইভ ক্যাবল সনাক্তকরণ পরীক্ষক পাওয়ার ক্যাবল স্থাপন, মাইগ্রেশন, রক্ষণাবেক্ষণ এবং ত্রুটি হ্যান্ডলিংয়ের সময় ক্যাবলগুলির একটি বান্ডিলের একটি নির্দিষ্ট ক্যাবল সনাক্ত করতে ব্যবহৃত হয়।এটিতে সঠিক, দ্রুত, সহজ অপারেশন এবং বিস্তৃত অ্যাপ্লিকেশন পরিসীমা। এটি কেবল নির্মাণ এবং রক্ষণাবেক্ষণ কাজের জন্য একটি অপরিহার্য পরীক্ষার যন্ত্র।

II. পণ্য নীতি

এই যন্ত্রটি একটি ক্যাবল সনাক্তকরণ ট্রান্সমিটার, একটি ক্যাবল সনাক্তকরণ রিসিভার, একটি ট্রান্সমিটার ক্যালিপার এবং একটি রিসিভার ক্যালিপার এবং একটি আউটপুট সিগন্যাল সংযোগ লাইন নিয়ে গঠিত।এটি উচ্চ ক্ষমতা বর্তমান পালস আউটপুট আছে; সাইটে গ্রহণ সংকেত বৈশিষ্ট্য পরিষ্কার, হালকা এবং নমনীয়, উচ্চ সংবেদনশীলতা, কার্যকরভাবে সাইটে শক্তি ফ্রিকোয়েন্সি হস্তক্ষেপ দমন করতে পারেন; সঠিক এবং দ্রুত বিচার; নির্ভরযোগ্য সুরক্ষা সার্কিট,আউটপুট শর্ট সার্কিট ভয় না; বড় চোয়াল ф150 বিভিন্ন ক্রস-বিভাজন এলাকায় উপযুক্ত পাওয়ার তারের; অভ্যন্তরীণ উচ্চ ক্ষমতা বিচ্ছিন্নতা ট্রান্সফরমার,অপারেটরের বিদ্যুৎ সংযোগের সাথে সরাসরি যোগাযোগ নেই. ব্যক্তিগত নিরাপত্তার জন্য বড় গ্যারান্টি। যখন তারের সনাক্ত করা হয়, তখন তারের দুটি প্রান্তকে বিদ্যুৎ বিতরণ সরঞ্জাম থেকে সংযোগ বিচ্ছিন্ন করার প্রয়োজন হয় না।ক্যাবল অনলাইনে সনাক্ত করা যেতে পারে যখন ক্যাবল লাইভ হয়, যা সনাক্তকরণের দক্ষতা বৃদ্ধি করে এবং বিদ্যুৎ বিচ্ছিন্নতার কারণে সরাসরি এবং অপ্রত্যক্ষ প্রভাবকে ব্যাপকভাবে হ্রাস করে।

এফকেএসবি-২০০০ লাইভ ক্যাবল সনাক্তকরণ যন্ত্রের ট্রান্সমিটার এবং রিসিভার একক চিপ কোডিং এবং ডিকোডিং প্রযুক্তি এবং যোগাযোগ ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত পিএসকে প্রযুক্তি গ্রহণ করে।একটি ফেজ-কোডেড সংকেত যার গড় মান 0 হয়, এটি প্রেরণকারী ক্যালিপারে প্রেরণ করা হয়, এবং রিসিভারের সিঙ্গল চিপ রিসিভারটি হার্ডওয়্যার এবং সফটওয়্যারের মাধ্যমে প্রাপ্ত সিগন্যালটি ফিল্টার করে এবং তারপরে ফেজ সনাক্তকরণ সম্পাদন করে।ক্যাবল শেষ পর্যন্ত caliper এবং গ্রহণ caliper নির্গত যে তীর নির্দেশ. যখন রিসিভার ক্যাবলটি ক্ল্যাম্প করে, তখন রিসিভার এম্পমিটারটি একটি শ্রবণযোগ্য এবং চাক্ষুষ সূচক সহ ডানদিকে biased হয়। অন্যান্য ক্যাবলগুলি clamping করার সময়, ammeter বাম দিকে biased হয়,এবং বর্তমান দিক চিহ্নিত তারের বর্তমান দিক বিপরীত, এবং কোন শব্দ এবং হালকা ইঙ্গিত নেই। এটি চিহ্নিত লক্ষ্য তারের * ক্ষমতা embodies। একাধিক তারের থেকে চিহ্নিত তারের একটি স্পষ্ট সনাক্ত করা সহজ।এছাড়াও, যেহেতু চিহ্নিত ক্যাবলে সিগন্যাল বর্তমানের তীব্রতা একই, তাই গ্রহণকারী ক্যাবলগুলি ক্যাবল জুড়ে একই বৈদ্যুতিন চৌম্বকীয় সংকেত শক্তি পায়,এবং চিহ্নিত ক্যাবলটি চিহ্নিত ক্যাবলের দৈর্ঘ্যের দ্বারা সীমাবদ্ধ নয়.

III. বৈশিষ্ট্য

1. চার্জিং শনাক্তকরণ এবং অ বৈদ্যুতিক শনাক্তকরণ ফাংশন এক মধ্যে একত্রিত করুন। এটি শুধুমাত্র শটডাউন তারের সনাক্তকরণ এবং বিচার করার জন্য উপযুক্ত নয়,কিন্তু পয়েন্ট সঙ্গে তারের সনাক্তকরণ এবং বিচার জন্য উপযুক্ত. অপারেশন অত্যন্ত সহজ এবং ব্যবহার করা সুবিধাজনক.

2ক্যাবল আইডেন্টিফায়ারটি প্রচলিত আইডেন্টিফায়ারের থেকে আলাদা। এটি জুয়ের নতুন যোগাযোগ প্রযুক্তি ব্যবহার করে।ট্রান্সমিটার প্রেরিত সংকেত কোড এবং শক্তি জন্য একক চিপ প্রযুক্তি ব্যবহার করে, এবং তারের সাথে সংকেত সংযুক্ত করে। রিসিভারের রিসিভার সংকেতটি গ্রহণ করে। ফেজ কোডযুক্ত সংকেত ডিকোডিং এবং ফেজ সনাক্তকরণ।লক্ষ্য ক্যাবল লক্ষ্য ক্যাবল উপর সংকেত ফেজ বৈশিষ্ট্য উপর ভিত্তি করে তারের একটি বড় বান্ডিল থেকে চিহ্নিত করা হয়. অতএব, কাজের কর্মক্ষমতা নির্ভরযোগ্য, এবং অতি দীর্ঘ তারের সঠিকভাবে বৈষম্য করা যেতে পারে। এটি একটি হালকা, কম্প্যাক্ট, কম্প্যাক্ট এবং পোর্টেবল যন্ত্র।উচ্চ এবং নিম্ন ভোল্টেজ পাওয়ার ক্যাবল সব ধরনের জন্য উপযুক্ত.

IV. রচনা ও কার্যকারিতা

সনাক্তকারী মূলত নিম্নলিখিত ছয়টি অংশ নিয়ে গঠিত।
1. সিগন্যাল ট্রান্সমিটার: একটি উচ্চ-ফ্রিকোয়েন্সির ইলেক্ট্রোম্যাগনেটিক সংকেত যা একটি নির্দিষ্ট পরিমাণ শক্তি আউটপুট করে, একটি পূর্ব-পরিচিত পাওয়ার অফ বা লাইভ ক্যাবলে প্রয়োগ করা হয় এবং ক্যাবলে একটি ধ্রুবক বর্তমান তৈরি করে.

2সিগন্যাল রিসিভারঃ কপলিং ক্ল্যাম্প দ্বারা সনাক্ত করা সিগন্যালটি গ্রিডের দৈর্ঘ্য, সংখ্যা আকার এবং বজারের আকারে প্রদর্শিত হয়।অপারেটর রিসিভ সিগন্যালের শক্তির উপর ভিত্তি করে একটি রায় দেয়.

3কপলিং টেনজঃ ইলেক্ট্রোম্যাগনেটিক সিগন্যাল প্রেরণ এবং গ্রহণের জন্য ব্যবহৃত হয় (প্রেরণকারী টেনজ এবং রিসিভিং টেনজ একে অপরের সাথে ব্যবহার করা হয়) ।

4চার্জার: সিগন্যাল ট্রান্সমিটার এবং রিসিভার চার্জ করার জন্য ব্যবহৃত হয়।

5. সরাসরি সংযুক্ত সংকেত লাইনঃ এটি একটি লাল এবং কালো ডাবল ক্ল্যাম্পিং লাইন, যা পাওয়ার ব্যর্থতার তারের সরাসরি সংযোগ সনাক্তকরণের জন্য ব্যবহৃত হয়।

6. সংযোজক টানেল সংযোগঃ সংযোজক টানেল সিগন্যাল ট্রান্সমিটার এবং রিসিভার জন্য

V. প্রধান প্রযুক্তিগত বৈশিষ্ট্য

5.১ ট্রান্সমিটার অংশ
1. আউটপুট সংকেতঃ চারটি ফ্রিকোয়েন্সির আউটপুট সিনোসাইডাল এসি সংকেত, যথা নিম্ন ফ্রিকোয়েন্সি, মধ্যবর্তী ফ্রিকোয়েন্সি, উচ্চ ফ্রিকোয়েন্সি এবং রেডিও ফ্রিকোয়েন্সি।
2আউটপুট পাওয়ারঃ ধ্রুবক আউটপুট পাওয়ার, কম, মাঝারি এবং উচ্চ তিনটি (সর্বোচ্চ 6 এর কম নয়) ।
3আউটপুট মোডঃ সরাসরি সংযোগ পদ্ধতি, সংযোগ পদ্ধতি।
4প্রতিরোধ প্রদর্শনঃ 25500 ওহমের মধ্যে।
5লোড মিলে যাওয়াঃ স্বয়ংক্রিয় মিলে যাওয়া।
6ডিসপ্লে ইন্টারফেসঃ বড়-স্ক্রিন এলসিডি চীনা, গ্রাফিকাল ডিসপ্লে, ব্যাকলাইট সহ।
7পাওয়ার সোর্সঃ স্ট্যান্ডার্ড ১ম ১.২ ভোল্ট রিচার্জেবল ব্যাটারি ৬টি সেকশন, ৫০০ বার চার্জ ও ডিসচার্জ।
8স্ট্যান্ডবাই সময়ঃ ৮ ঘণ্টার বেশি, পাওয়ার প্রম্পট।
9অতিরিক্ত তাপমাত্রা এবং অতিরিক্ত বর্তমানঃ স্বয়ংক্রিয় সুরক্ষা।
10. কাজের তাপমাত্রাঃ -20 ° C -50 ° C
11ভলিউমঃ ২৬৫ × ১২৫ × ২১০ মিমি
12ওজনঃ ২ কেজি

5.২ রিসিভার অংশ
1প্রবাহঃ পাঁচটি ভিন্ন ফ্রিকোয়েন্সির সিনোসাইডাল এসি সংকেত গ্রহণ, যথা নিম্ন ফ্রিকোয়েন্সি, মধ্যবর্তী ফ্রিকোয়েন্সি, উচ্চ ফ্রিকোয়েন্সি, রেডিও ফ্রিকোয়েন্সি, 50HZ।
2. রিসিভ মোডঃ কপলিং টান।
3. সিগন্যাল ইন্টারফেসঃ ডিজিটাল ইন্টারফেস, রাস্টার দৈর্ঘ্য, এবং শব্দ বাফার
4ডিসপ্লে ইন্টারফেসঃ বড়-স্ক্রিন এলসিডি চীনা, গ্রাফিকাল ডিসপ্লে, ব্যাকলাইট সহ।
5- লাভ নিয়ন্ত্রণঃ ম্যানুয়াল সমন্বয়, গতিশীল পরিসীমা 000 - 100 ডিবি।
6. সনাক্তকরণের দৈর্ঘ্যঃ যখন কেবলটি সরাসরি সংযুক্ত করা হয়, তখন সর্বাধিক দৈর্ঘ্য 15KM হয়। যখন কেবলটি সংযুক্ত করা হয়, তখন প্রথম সংযোজকটি 3KM পরিমাপ করতে পারে এবং সংযোজকটি অসীম সংখ্যক বার হয়।
7পাওয়ার সোর্সঃ স্ট্যান্ডার্ড ৫ম ১.২ ভোল্ট রিচার্জেবল ব্যাটারি ৬টি সেকশন, ৫০০ বার চার্জ ও ডিসচার্জ।
8স্ট্যান্ডবাই সময়ঃ ১২ ঘণ্টার বেশি, পাওয়ার প্রম্পট।
9অতিরিক্ত তাপমাত্রা এবং অতিরিক্ত বর্তমানঃ স্বয়ংক্রিয় সুরক্ষা।
10. কাজের তাপমাত্রাঃ -20 ° C -50 ° C.
11. আয়তনঃ 126 × 43 × 230mm
12ওজনঃ ১.০ কেজি
