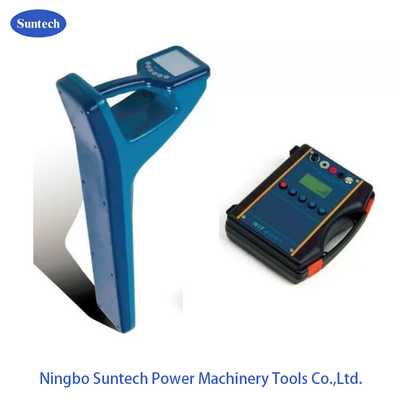

সহজ রেডিয়েশন হাই ভোল্টেজ ক্যাবল টেস্টিং সরঞ্জাম ভূগর্ভস্থ ক্যাবল সনাক্তকারী

ভূগর্ভস্থ তারের সনাক্তকারী ট্র্যাকিং পরীক্ষক, ভূগর্ভস্থ পাইপ এবং তারের অবস্থান পরীক্ষক

I. আবেদন

1এটি সব ধরনের ধাতব পাইপ,চালু/বন্ধ পাওয়ার তারের সনাক্তকরণের ট্রেস এবং গভীরতা সনাক্ত করতে ব্যবহৃত হয়

2. সঠিক/ভুল নির্দেশনাঃ ফলাফল সরাসরি দেখানোর জন্য পেটেন্টযুক্ত ক্ল্যাম্প সনাক্তকরণ

3. সহজ গ্রাউন্ডিং ত্রুটি সনাক্তকরণ

4স্বয়ংক্রিয় গভীরতা এবং বর্তমান সনাক্তকরণ।

5ঐতিহাসিক কার্ভ রেকর্ড, পরিবর্তন সরাসরি দেখান.

6. চমৎকার বিরোধী হস্তক্ষেপ ক্ষমতা

7উচ্চ শক্তি আউটপুট, সর্বোচ্চ ১০ ওয়াট, চারটি গ্রেড, সহজ অপারেটিং,

8. স্বয়ংক্রিয় প্রতিরোধের মিল এবং সুরক্ষা

9নমনীয় বিদ্যুৎ সরবরাহঃ অভ্যন্তরীণ ব্যাটারি,এসি 220 ভি বা গাড়ির সিগারে লাইটার (12 ভি)

II. প্রযুক্তিগত তথ্য

রিসিভার অংশ

1. ইনপুট মোডঃক্ল্যাম্প ইনপুট,অভ্যন্তরীণ রিসিভিং লুপ,1K মিনি সেন্সর,8K মিনি সেন্সর,একটি ফ্রেম সমর্থন

2. রিসিভিং ফ্রিকোয়েন্সিঃ 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, পাওয়ার ফ্রিকোয়েন্সি, রেডিও ফ্রিকোয়েন্সি, ত্রুটি সনাক্তকরণ ফ্রিকোয়েন্সি

3পাইপ সনাক্তকরণ মোডঃ ইন্টেলিজেন্ট পিক পদ্ধতি (ওয়াইড): সক্রিয় সনাক্তকরণের জন্য উপযুক্ত।
পিক পদ্ধতিঃ প্যাসিভ সনাক্তকরণের জন্য উপযুক্ত। সংকীর্ণ পদ্ধতি। শূন্য পদ্ধতি।
4ক্যাবল সনাক্তকরণ মোডঃ ক্ল্যাম্প ইন্টেলিজেন্ট সনাক্তকরণ মিনি সেন্সর সনাক্তকরণ

5. এইচএমআইঃ 320x240 ডট এলসিডি।

6অভ্যন্তরীণ ব্যাটারিঃ লিথিয়াম সেল ব্যাটারি, 14.8V,7Ah

7ফ্রেমের মাত্রাঃ ৭০০ মিমি*২৭০ মিমি*১২০ মিমি

8ওজনঃ3প্রধান ইউনিটের জন্য.5 কেজি

ট্রান্সমিটার অংশ

1. আউটপুট মোডঃডাইরেক্ট সংযোগ আউটপুট,ক্ল্যাম্প কাপলিং আউটপুট,রেডিয়েশন আউটপুট

2. আউটপুট ফ্রিকোয়েন্সিঃ 500Hz,1kHz,8kHz,33kHz,66kHz, ত্রুটি সনাক্তকরণ ফ্রিকোয়েন্সি

3. আউটপুট শক্তিঃ সর্বোচ্চ 10W, চার গ্রাম

4. আউটপুট ভোল্টেজঃ সর্বোচ্চ 150v

5প্রতিরোধের সমন্বয় এবং সুরক্ষাঃ স্বয়ংক্রিয়

6. এইচএমআইঃ 128 * 64 ডটস এলসিডি

7অভ্যন্তরীণ ব্যাটারিঃ লিথিয়াম সেল ব্যাটারি,14.8v,7ah

8. বাহ্যিক শক্তি সরবরাহঃকার পাওয়ার ভোল্টেজ 12VDC

9. মাত্রাঃপ্রধান ইউনিট আকার 275*220*100mm

10. ওজনঃপ্রধান ইউনিট ওজন 2.4 কেজি

III. প্রযুক্তিগত সুবিধা

• সমর্থন পাওয়ার ON অবস্থান নির্ধারণ
• বাম / ডান তীর ক্যাবল রুট ট্র্যাকিং নির্দেশ করে
• গভীরতার মান প্রদর্শন
• সঠিক/ভুল নির্দেশ
• সরাসরি পাওয়ার-অন তারের সনাক্ত করুন
• বুদ্ধিমান ক্ল্যাম্প সনাক্তকরণ, সরাসরি সঠিক / ভুল দেখানোর জন্য
• সহজ বিকিরণ সনাক্তকরণ
• স্মার্ট পয়েন্ট sheath ত্রুটি সনাক্তকরণ, পয়েন্টিং
