উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | CTT1000 |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 10-15 কার্যদিবস |
পরিশোধের শর্ত: | টি/টি, এল/সি |
যোগানের ক্ষমতা: | 10 সেট/মাস |
পণ্যের নাম: | ক্যাবল ট্র্যাকিং টেস্টার | আবেদন: | ক্যাবল ট্র্যাকিং এবং গভীরতা সনাক্তকরণ |
---|---|---|---|
ওয়াকিং ফ্রেক: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | সর্বোচ্চ ভোল্টেজ: | সর্বোচ্চ.২০০ ভোল্ট (এসি পিক ভ্যালু) |
পাওয়ার সাপ্লাই: | অন্তর্নির্মিত রিচার্জেবল লিথিয়াম ব্যাটারি | চার্জার: | ইনপুট AC 100-240V, 50/60Hz, আউটপুট DC 8.4V, 2A। |
ওজন: | ট্রান্সমিটার ২.২ কেজি, রিসিভার ২.২ কেজি | কাজের শর্ত: | -10--40℃. -10--40℃। Humidity 5-90% RH, Altitude<4500m আর্দ্রতা 5-90% RH, |
লক্ষণীয় করা: | 500Hz ক্যাবল ট্র্যাকিং টেস্টার,গভীরতা সনাক্তকরণ ভূগর্ভস্থ তারের ট্র্যাকার,ক্যাবল ফল্ট পরীক্ষক সেট 240V |
ভূগর্ভস্থ ক্যাবল সনাক্তকারী ট্র্যাকিং পরীক্ষক, ক্যাবল ত্রুটি পরীক্ষা সেট, ক্যাবল ট্র্যাকিং পরীক্ষক
I. প্রয়োগ:

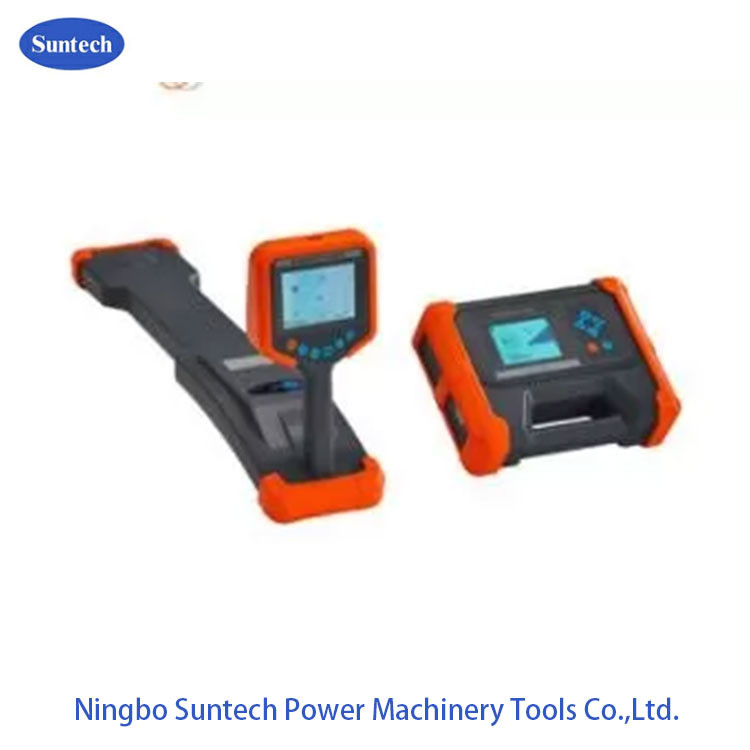

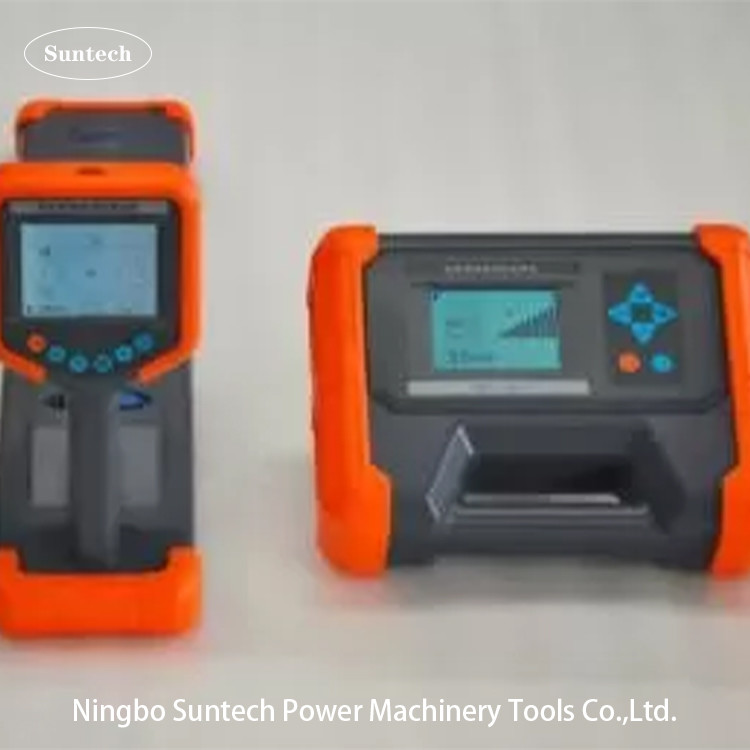

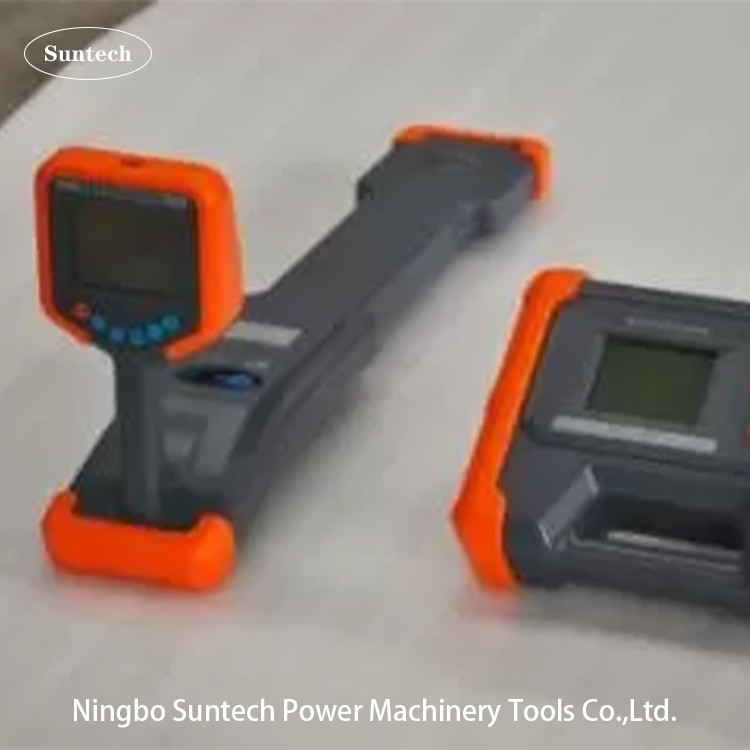

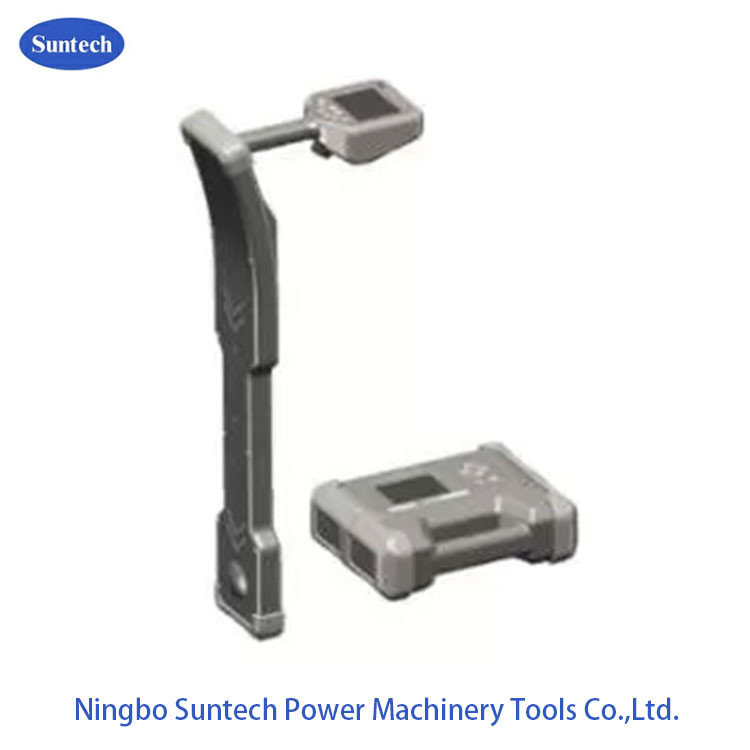

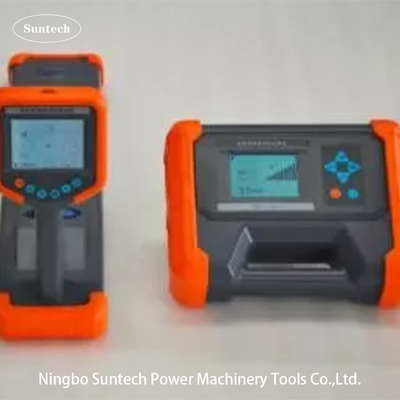

CTT1000 ক্যাবল ট্র্যাকিং পরীক্ষক একটি উচ্চ-কার্যকারিতা ভূগর্ভস্থ ধাতব পাইপলাইন সনাক্তকরণ সিস্টেম যা সংকেত ট্রান্সমিটার এবং রিসিভার গঠিত। এটি পথ সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে,পাইপলাইন পরিদর্শন এবং ধাতব পাইপলাইন এবং ভূগর্ভস্থ তারের গভীরতা পরিমাপ. এটি বিভিন্ন নির্বাচিত আনুষাঙ্গিকগুলির সাথে অনন্যতা সনাক্তকরণ, পাশাপাশি পাইপ নিরোধক ক্ষতি এবং কিছু ধরণের তারের ত্রুটির সন্ধান করতে পারে
II. বৈশিষ্ট্য
কম্পাস প্রদর্শনঃ পাইপলাইন অবস্থান এবং বাম এবং ডান দিকগুলি স্বজ্ঞাতভাবে প্রদর্শন করে।
সত্য এবং মিথ্যা প্রম্পট ট্র্যাকিংঃ বর্তমান দিক পরিমাপ, সঠিক ত্রুটি প্রম্পট ট্র্যাকিং, লাইন হস্তক্ষেপ নির্মূল (কিছু ফ্রিকোয়েন্সি) ।
গভীরতা এবং বর্তমান পরিমাপ, সংকেত শক্তি ঐতিহাসিক বক্ররেখা প্রদর্শন করতে পারেন।
সম্পূর্ণ ডিজিটাল উচ্চ-নির্ভুলতা নমুনা প্রক্রিয়াকরণঃ স্থিতিশীল এবং নির্ভরযোগ্য, অতি উচ্চ সংবেদনশীলতা, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা,পার্শ্ববর্তী রানিং ক্যাবল এবং পাইপলাইনগুলির পাওয়ার ফ্রিকোয়েন্সি এবং হারমোনিক হস্তক্ষেপকে সম্পূর্ণরূপে দমন করতে পারে.
চলমান ক্যাবল সনাক্তকরণঃ উচ্চ-কার্যকারিতা ট্রান্সমিশন clamps, চলমান ক্যাবল সর্বোচ্চ সংযোগ আউটপুট সংকেত।
ক্যাবল / পাইপলাইন সনাক্তকরণঃ নমনীয় ক্ল্যাম্পগুলি (ঐচ্ছিক) ব্যবহার করা সহজ এবং স্পষ্টভাবে সনাক্তকরণের ফলাফল দেয়; স্ট্যাথোস্কোপগুলি (ঐচ্ছিক) ব্যবহার করা যেতে পারে যখন ক্ল্যাম্পগুলি ব্যবহার করা সুবিধাজনক নয়।
গ্রাউন্ড ত্রুটি সনাক্তকরণঃ এইচভি বুস্টার (ঐচ্ছিক) সর্বাধিক আউটপুট ভোল্টেজকে 1000V এ বৃদ্ধি করে, পাইপলাইনের গ্রাউন্ড আইসোলেশন ব্রেকিং পয়েন্টগুলি সনাক্ত করতে A ফ্রেম (ঐচ্ছিক) ব্যবহার করে,শূন্যকে সামঞ্জস্য করার প্রয়োজন নেইতীরটি ত্রুটির দিক নির্দেশ করে।
একাধিক সনাক্তকরণ ফ্রিকোয়েন্সিঃ সক্রিয় সনাক্তকরণ এবং প্যাসিভ সনাক্তকরণ।
ট্রান্সমিটারের বিভিন্ন সিগন্যাল আউটপুটঃ সরাসরি সংযোগ আউটপুট, ক্ল্যাম্প কাপলিং আউটপুট, বিকিরণ প্রবর্তন।
ট্রান্সমিটারের উচ্চ শক্তি আউটপুট, একাধিক আউটপুট সামঞ্জস্যযোগ্য, স্বয়ংক্রিয় প্রতিবন্ধকতা মেলে এবং সুরক্ষা।
বিল্ট-ইন বড় ক্ষমতা লিথিয়াম আয়ন ব্যাটারি গ্রুপ,
শক্ত কেস, হালকা এবং বহনযোগ্য।
III. প্রযুক্তিগত পরামিতি
ট্রান্সমিটার
আউটপুট মোডঃ সরাসরি সংযোগ আউটপুট, বিকিরণ প্রবর্তন, ক্ল্যাম্প কাপলিং আউটপুট ((বিকল্প), ত্রুটি সনাক্তকারী এইচভি বুস্টার ((বিকল্প) ।
আউটপুট ফ্রিকোয়েন্সিঃ ৬৪০ হার্জ (সংমিশ্রণ ফ্রিকোয়েন্সি), ১২৮০ হার্জ (সংমিশ্রণ ফ্রিকোয়েন্সি), ১০ কিলোহার্জ, ৩৩ কিলোহার্জ, ৮২ কিলোহার্জ, ১৯৭ কিলোহার্জ।
আউটপুট শক্তিঃ সর্বোচ্চ ১০ ওয়াট, ১০ গিয়ার নিয়ন্ত্রনযোগ্য, স্বয়ংক্রিয় প্রতিরোধের মিল।
সরাসরি সংযোগের আউটপুট ভোল্টেজঃ সর্বোচ্চ ১৫০ ভিপিপি।
ওভারলোড এবং শর্ট সার্কিট সুরক্ষা।
ম্যান-মেশিন ইন্টারফেসঃ ৩২০ এক্স ২৪০ ডট ম্যাট্রিক্স এলসিডি ডিসপ্লে।
অন্তর্নির্মিত ব্যাটারিঃ ৪ সেকশন 18650 লিথিয়াম আয়ন ব্যাটারি, নামমাত্র 7.4V, 6.8Ah।
রিসিভার
ইনপুট মোডঃ অন্তর্নির্মিত রিসিভিং কয়েল, নমনীয় ক্ল্যাম্প-অন সিটি (বিকল্প), স্টেথোস্কোপ (বিকল্প), এ টাইপ ফল্ট ডিটেকশন ডিভাইস (বিকল্প) ।
প্রাপ্তির ফ্রিকোয়েন্সিঃ পাইপের জন্য সক্রিয় সনাক্তকরণ ফ্রিকোয়েন্সিঃ 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;পাওয়ার ফ্রিকোয়েন্সি প্যাসিভ সনাক্তকরণ ফ্রিকোয়েন্সিঃ 50Hz/60Hz এবং 250Hz/300Hz (ব্যবহারকারী কনফিগারযোগ্য) ।আরএফ প্যাসিভ ডিটেকশন ফ্রিকোয়েন্সি: কেন্দ্রীয় ফ্রিকোয়েন্সি যথাক্রমে ১০ কিলোহার্টজ, ৩৩ কিলোহার্টজ, ৮২ কিলোহার্টজ।
পাইপ সনাক্তকরণ মোডঃ প্রশস্ত শিখর পদ্ধতি, সংকীর্ণ শিখর পদ্ধতি, শব্দ উপত্যকা পদ্ধতি।
ক্যাবল সনাক্তকরণ মোডঃ নমনীয় ক্ল্যাম্প-অন সিটি (বিকল্প) স্বয়ংক্রিয় সনাক্তকরণ এবং বর্তমান পরিমাপ, স্টেথোস্কোপ (বিকল্প) সনাক্তকরণ।
৩২০*২৪০ এলসিডি ডিসপ্লে, সিগন্যালের ব্যাপ্তি, বাম/ডান দিক, সঠিক/মিথ্যা নির্দেশ, সিগন্যালের শক্তি, গভীরতা, বর্তমান এবং ফলাফলের ইতিহাস কার্ভ দেখায়।
অন্তর্নির্মিত ব্যাটারি, ২ সেকশন 18650 লিথিয়াম আয়ন ব্যাটারি, রেট 7.4V, 3.4Ah.
অন্যান্য
মাত্রাঃ ট্রান্সমিটার ২৮০*২২০*৯০ মিমি। রিসিভার ৬৮০*২৭৭*১২০ মিমি।
ওজনঃ ট্রান্সমিটার ২.৩ কেজি। রিসিভার ২.০ কেজি।
চার্জারঃ AC100-240V ইনপুট, 50/60Hz, আউটপুট DC 8.4V,2A/3A।
কাজের অবস্থাঃ তাপমাত্রা -10-40°C, আর্দ্রতা 5-90% RH, উচ্চতা <4500m।
IV. স্ট্যান্ডার্ড আনুষাঙ্গিক
না, না। | নাম | অঙ্কন এবং নির্দেশাবলী | কুইটি। |
1 | ট্রান্সমিটার আউটপুট সংযোগ ক্যাবল | 1 | |
2 | গ্রাউন্ডিং ড্রিল | 2 | |
3 | গ্রাউন্ডিং এক্সটেনশন লাইন | 1 | |
4 | চার্জার | T স্ট্যান্ডার্ড, ট্রান্সমিটার এবং রিসিভার পৃথকভাবে চার্জ করা আবশ্যক | 2 |
V. অপশনাল আনুষাঙ্গিক (অর্ডার করার সময় উল্লেখ করুন)
না, না। | নাম | অঙ্কন এবং নির্দেশাবলী |
1 | রিসিভারের আনুষাঙ্গিকগুলির জন্য সংযোগ ক্যাবল। | নীল ৬ কোর প্লাগ |
2 | ট্রান্সমিটার আনুষাঙ্গিকগুলির জন্য সংযোগ ক্যাবল। | লাল ৫-কোর প্লাগ |
3 | ট্রান্সমিটারের জন্য ক্ল্যাম্প-অন সিটি | |
4 | রিসিভারের জন্য নমনীয় সিটি | |
5 | ফ্রেম | |
6 | ত্রুটি সনাক্তকরণ HV বুস্টার | |
7 | ক্ষুদ্র স্টেথোস্কোপ | |
8 | লং স্টেম স্টেথোস্কোপ | |
9 | লম্বা স্টেম স্টেথোস্কোপের জন্য সনাক্তকরণ রড |
