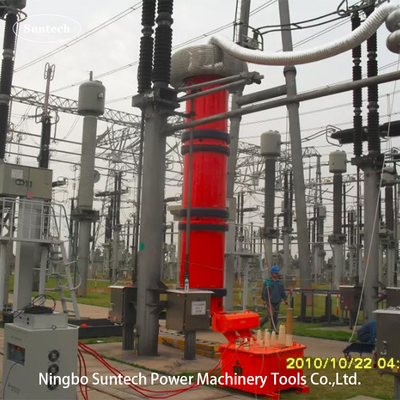

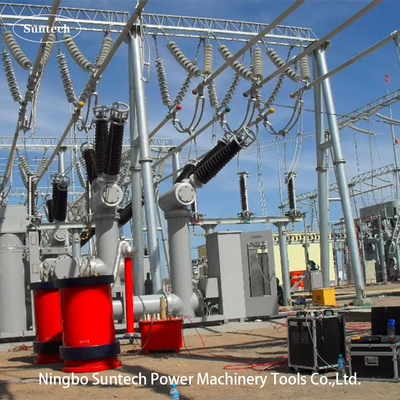

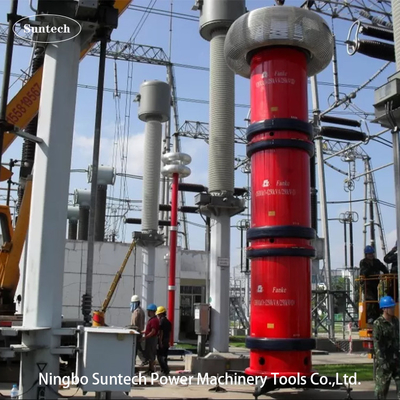

ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট স্ট্যান্ড ভোল্টেজ টেস্ট সেট, EHV উচ্চ ভোল্টেজ জিআইএস টেস্টের জন্য
I. প্রয়োগ:
এই পরীক্ষার সেট মডেল CHX-4800KVA/200KV,400KV,600KV,800KV কাজ করার জন্য ডিজাইন করা হয়ভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট সার্কিট প্রযুক্তির সাথে সাইট এসি হাইপো পরীক্ষা110kV~800KV শ্রেণীর GIS এবং অন্যান্য HV বৈদ্যুতিক সরঞ্জামগুলির জন্য; সর্বোচ্চ পরীক্ষার ভোল্টেজ 200KV,400KV এর বেশি নয়,সমান্তরাল বা সিরিজ সংযোগে মডুলার এইচভি পরীক্ষার চুল্লিগুলির মাধ্যমে 600 কেভি বা 800 কেভি পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz হতে পারে; কাজের চক্র 15minutes বা 60minutes অতিক্রম করে না।
মডুলার পরীক্ষার রিঅ্যাক্টরগুলি সমান্তরালভাবে বা একত্রে সংযুক্ত করার মাধ্যমে, পরীক্ষার সেটটি নিম্নলিখিত সাইট এসি হাইপোটেস্টও সম্পাদন করা যেতে পারেঃ
1.1 সর্বোচ্চ ২০০ কেভোল্ট এবং ২৪ এ এইচভি জিআইএসের জন্য যা ইউ এর চেয়ে বেশি নয়রেট করা=123KV এবংঅন্যান্য এইচভি বৈদ্যুতিকসুবিধা
1.২ ৪০০ কেভি ও ১২ এ এর বেশি নয়HV জিআইএসের জন্য U এর চেয়ে বেশি নয়রেট করা=৩০০ কেভি এবংঅন্যান্য এইচভি বৈদ্যুতিকসুবিধা
1.৩ ৬০০ কেভোল্ট এবং ৬ এ এর বেশি নয়EHV জিআইএসের জন্য U এর চেয়ে বেশি নয়রেট করা=৫৫০ কেভি এবংঅন্যান্য এইচভি বৈদ্যুতিকসুবিধা
1.4 ৮০০ কেভোল্ট এবং ৬ এ এর বেশি নয়EHV জিআইএসের জন্য U এর চেয়ে বেশি নয়রেট করা=৮০০ কেভি এবংঅন্যান্য এইচভি বৈদ্যুতিকসুবিধা
এখন পর্যন্ত, আমরা চীন পাওয়ার গ্রিড কোম্পানির জন্য 1200KV এবং 9A বিরল ফ্রিকোয়েন্সি resonant পরীক্ষা সিস্টেম সরবরাহ করা হয়েছে।ভিন্ন সিরিয়ালাইজড মডেলবিভিন্ন এইচভি বা ইউএইচভি পরীক্ষার অ্যাপ্লিকেশনগুলির উপর নির্ভর করে সিরিজ বা সমান্তরাল সংযোগে পরীক্ষার চুল্লিগুলির মাধ্যমে এবং প্রতিটি সেটে কনফিগারেশনের সংখ্যা,অনুরূপ মডেলটি নিম্নলিখিত বাক্যে অন্য আদর্শ মডেল দেখতে পারে.
II. প্রধান উপাদানঃ
| এস এন | উপাদানগুলির নাম | প্রকার এবং স্পেসিফিকেশন | কুইটি। | প্রতিটি ওজন | প্রতিটি মাত্রা |
| 1 | ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার | FKVF-200kW/380V | এক টুকরা | ১৮০ কেজি | ৭৫০*৭০০*১০০০ মিমি |
| 2 | উত্তেজনার ট্রান্সফরমার | CQSB ((J) -২০০kVA | এক টুকরা | ১৮০০ কেজি | ৬৫০*৬৫০*৮০০ মিমি |
| 3 | এইচভি রেজোনেন্ট টেস্ট রিঅ্যাক্টর | CHX ((kf) - 1200kVA/200kV | ৪ টুকরা | ২৮০০ কেজি | D1200*H1250 মিমি |
| 4 | ক্যাপাসিটিভ ডিভাইডার | TRF-800kV/1000pF | ১ সেট | ৫৫০ কেজি | D350*H7600 মিমি |
| 5 | বিশেষ পরীক্ষার আনুষাঙ্গিক | ১ সেট |
নোটঃ1. লোড ক্যাপাসিটর অপশনাল হতে পারে যখন ছোট লোড লাইন টেসিং হয় অথবা পরীক্ষার ফ্রিকোয়েন্সি নিয়ন্ত্রণের জন্য অ্যানালগ লোড প্রয়োজন হয়।
2. পরীক্ষামূলক চুল্লি 150KV, 200KV, 250KV, 300KV, 350KV, 400KV প্রতিটি টুকরা নামমাত্র ভোল্টেজ বিভিন্ন পরীক্ষিত বস্তুর সুযোগ বা গ্রাহকের requried অনুযায়ী উত্পাদিত হতে পারে। সর্বোচ্চএই সিরিয়াল সেটে প্রতিটি এইচভি রিঅ্যাক্টরের নামমাত্র বর্তমান 1 ~ 15A হতে পারে।,
3. এইচভি ডাম্পিং ইন্ডাক্ট্যান্স উচ্চ ফ্রিকোয়েন্সি হারমোনিকগুলি দমন করতে এবং পরীক্ষিত বস্তুর ফ্ল্যাশওভারের কারণে সৃষ্টি হওয়া ওভারভোল্টেজ প্রতিরোধের জন্য ইচ্ছাকৃত হতে পারে, বিশেষ করে ইএইচভি বা ইউএইচভি পরীক্ষার সেটে।
III. পরীক্ষার নীতিঃ
VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স T: উত্তেজনার ট্রান্সফরমার
L: টেস্ট রিঅ্যাক্টর Cx: পরীক্ষিত সরঞ্জাম MOA1: বজ্ররোধক
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু))
IV. সাধারণ প্রযুক্তিগত তথ্যঃ
V. প্রধান পরিমাপ এবং নিয়ন্ত্রণ সফটওয়্যার প্যানেল নিম্নরূপঃ
VI.অ্যাক্সেসরিজ
VII. অন্যান্য আদর্শ মডেল
7.1 123KV ~ 300KV শ্রেণীর জিআইএসের জন্য সাইটের এসি হাইপোটেস্ট
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
| CHX-400KVA/200KV,400KV | ২০০ কেভি*২ | 2A@200KV | ৪০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 1A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-800KVA/200KV,400KV | ২০০ কেভি*২ | 4A@200KV | ৮০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 2A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-1000KVA/200KV,400KV | ২০০ কেভি*২ | 5A@200KV | ১০০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 2.5A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-2000KVA/200KV,400KV | ২০০ কেভি*২ | 10A@200KV | ২০০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 5A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
7.2145KV ~ 362KV শ্রেণীর জিআইএসের জন্য সাইটের এসি হাইপোটেস্ট
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
| CHX-500KVA/250KV,500KV | ২৫০ কেভি*২ | 2A@250KV | ৫০০ কেভিএ | ১৪৫ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 1A@500KV | 362KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য | |||
| CHX-1000KVA/250KV,500KV | ২৫০ কেভি*২ | 4A@250KV | ১০০০ কেভিএ | ১৪৫ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 2A@500KV | 362KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য | |||
| CHX-2000KVA/250KV,500KV | ২৫০ কেভি*২ | 8A@250KV | ২০০০ কেভিএ | ১৪৫ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 4A@500KV | 362KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য | |||
| CHX-3000KVA/250KV,500KV | ২৫০ কেভি*২ | 12A@250KV | ৩০০০ কেভিএ | ১৪৫ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 6A@500KV | 362KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য | |||
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
7.3 এর জন্য170KV ~ 550KV শ্রেণীর জিআইএস অন সাইট এসি হাইপোটেস্ট
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
| CHX-1200KVA/300KV,600KV | ৩০০ কেভি*২ | 4A@300KV | ১২০০ কেভিএ | 170KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 2A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-1800KVA/300KV,600KV | ৩০০ কেভি*২ | 6A@300KV | ১৮০০ কেভিএ | 170KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 3A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-2400KVA/300KV,600KV | ৩০০ কেভি*২ | 8A@300KV | ২৪০০ কেভিএ | 170KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 4A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-3600KVA/300KV,600KV | ৩০০ কেভি*২ | 12A@300KV | ৩৬০০ কেভিএ | 170KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 6A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-4800KVA/300KV,600KV | ৩০০ কেভি*২ | 16A@300KV | ৪৮০০ কেভিএ | 170KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 8A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
7.4 এর জন্য123KV ~ 800KV ক্লাস জিআইএস সাইট এসি হাইপোটেস্ট
| মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
| CHX-2400KVA/200KV×4 | ৮০০ কেভি | 12A@200KV | ২৪০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 6A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| 3A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| 3A@800KV | ৮০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-3600KVA/200KV×4 | ৮০০ কেভি | 13A@200KV | ৩৬০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 9A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| 4.5A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| 4.5A@800KV | ৮০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| CHX-4800KVA/200KV×4 | ৮০০ কেভি | 24A@200KV | ৪৮০০ কেভিএ | ১২৩ কেভোল্ট এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
| 12A@400KV | ৩০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| 6A@600KV | ৫৫০ কেভি এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| 6A@800KV | ৮০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য | |||
| বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে | ||||
VIII. এইচভি জিআইএসের জন্য আইইসি 62271-203:2011 থেকে ইন-সাইট আইসোলেশন টেস্ট স্ট্যান্ডার্ড টেবিল
