লং এইচভি এক্সএলপিই ক্যাবল টেস্টিং ডিভাইস / এইচভি টেস্টিং সরঞ্জাম 3000 কেভিএ বা OEM ক্ষমতা

পণ্যের বিবরণ:

উৎপত্তি স্থল:	নিংবো, চীন
পরিচিতিমুলক নাম:	Ningbo Suntech Power
সাক্ষ্যদান:	ISO9001
মডেল নম্বার:	CHX-3000KVA/150KV

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	এক ইউনিট
মূল্য:	Negotiable
প্যাকেজিং বিবরণ:	ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন
ডেলিভারি সময়:	25~35 কর্মদিবস
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	১০ সেট / ২ মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পরীক্ষার নীতি:	ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট	ব্যবহার:	এইচভি ক্যাবল বা জিআইএসের জন্য এসি স্ট্যান্ড ভোল্টেজ টেস্ট
সর্বোচ্চ ধারণক্ষমতা:	3000KVA বা OEM	সর্বোচ্চ ভোল্টেজ:	150KV বা OEM
পরীক্ষার ফ্রিকোয়েন্সি:	২০-৩০০ হার্জ	কর্ম চক্র:	৬০ মিনিট অথবা OEM
পরীক্ষার নির্ভুলতা:	1.5% এর কম নয়	বিশেষভাবে:	লং এইচভি এক্সএলপিই কেবল এবং জিআইএস-এর জন্য অন-সাইট পরীক্ষা
পরীক্ষার মান:	IEC 60060-1:2010;IEC 60840:2011 এবং IEC 62067:2011 XLPE ক্যাবলের জন্য
লক্ষণীয় করা:	3000 কেভিএ তারের পরীক্ষার ডিভাইস , এক্সএলপিই ক্যাবল টেস্টিং ডিভাইস , এক্সএলপিই ক্যাবল এইচভি পরীক্ষার সরঞ্জাম

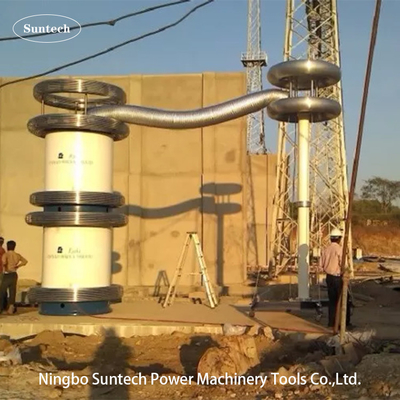

দীর্ঘ এইচভি এক্সএলপিই তারের জন্য ভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট প্রতিরোধ ভোল্টেজ টেস্ট রিঅ্যাক্টর

I. প্রয়োগ:

হাই ভোল্টেজ টেস্ট রিঅ্যাক্টরটি ভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট প্রতিরোধ ভোল্টেজ সার্কিটে এইচভি বুস্টার বা জেনারেটর, এটির উচ্চ ক্ষমতা এবং উচ্চতর গুণমানের ফ্যাক্টর আউটপুট সহ এক টুকরো জন্য এইচভি রয়েছে।এটি উচ্চ ভোল্টেজ এক্সএলপিই তারের পরীক্ষার জন্য বিশেষ।.

ফ্যান্কে কোম্পানি গ্রাহকের চাহিদা অনুযায়ী সমস্ত ধরণের ডিজাইন শেষ করতে পারে। যেমন সিলিন্ডার টাইপ এবং লোহা ট্যাঙ্ক টাইপ।

পরীক্ষামূলক চুল্লি 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV প্রতিটি টুকরা নামমাত্র ভোল্টেজ বিভিন্ন পরীক্ষিত বস্তুর সুযোগ বা গ্রাহক requried অনুযায়ী উত্পাদিত হতে পারে। সর্বোচ্চপ্রতিটি এইচভি রিঅ্যাক্টরের নামমাত্র বর্তমান 1 ~ 5A হতে পারে,10A,15A,20A,25A,30A

II. পরীক্ষার নীতির চিত্রঃ
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সোর্স যা পরীক্ষার সার্কিটের নিয়ন্ত্রণ এবং পরিমাপ অংশ।

T: উত্তেজনার ট্রান্সফরমার যা HV পরীক্ষার চুল্লি জন্য উত্তেজনার ভোল্টেজ প্রদান করে
L: টেস্ট রিঅ্যাক্টর যা এলসি সার্কিটে রেজোনেন্ট ইন্ডাক্ট্যান্স এবং পরীক্ষার ভোল্টেজ উত্পাদন করে

Cx: পরীক্ষিত সরঞ্জাম

MOA1: বজ্রপাত বন্ধক উত্তেজনার ট্রান্সফরমারের সুরক্ষা অংশ
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু) যা HV ভোল্টেজ পরিমাপের অংশ

III. সাধারণ প্রযুক্তিগত তথ্যঃ

সিস্টেম পরীক্ষার মোডঃ পরিবর্তনশীল ফ্রিকোয়েন্সি সহ সিরিজ রেজোনেন্ট
সিস্টেম মডেলঃ OEM
ইনপুট পাওয়ার সাপ্লাইঃ ৩৮০±১০% ((তিন-ফেজ),৫০Hz/৬০Hz
এইচভি টেস্ট রিঅ্যাক্টরের সংখ্যাঃ OEM
নামমাত্র আউটপুট ক্ষমতাঃ OEM
নামমাত্র আউটপুট ভোল্টেজঃ 150KV বা OEM
সর্বোচ্চ পরীক্ষার ভোল্টেজঃ 150KV,300KV,450KV এর বেশি নয়
নামমাত্র আউটপুট বর্তমানঃ 25A সর্বোচ্চ বা OEM
রেগ. ফ্রিকোয়েন্সি রেঞ্জঃ 20Hz-300Hz
আউটপুট রেজোনেন্স ভোল্টেজ তরঙ্গরূপঃ সাইনস তরঙ্গ
আউটপুট ওয়েভফর্মের THD: ≤1%
আইসোলেশন স্তরঃ 1.1 বারের কম এবং 1 মিনিট ধরে রাখা, স্বাভাবিক
ডিউটি সাইকেলঃ নামমাত্র বর্তমান কাজের অবস্থার অধীনে 60 মিনিট;
পরীক্ষার সেটের গুণমানের ফ্যাক্টরঃ Q≥60
তাপমাত্রা বৃদ্ধিঃ 60 মিনিটের নামমাত্র বর্তমানের অধীনে 65K এর কম;
গোলমালের মাত্রাঃ 65dB এর বেশি নয়
রিঅ্যাক্টর কাঠামোঃ তেল নিমজ্জিত টাইপ, ইপোক্সি টিউব সিলিন্ডার টাইপ;

IV.অ্যাক্সেসরিজ

প্রয়োজনীয় করোনা রিং
রিঅ্যাক্টরের সমান্তরাল ক্যাবল
এইচভি আউটপুট ক্যাবল (বিভাজন করতে চুল্লি)
পরীক্ষামূলক চুল্লি জন্য করোনা রিং
একটি চূড়ান্ত পরীক্ষার প্রতিবেদন, একটি গুণমান শংসাপত্র, একটি ব্যবহারকারী ম্যানুয়াল এবং একটি প্যাকিং তালিকা দেওয়া হয়।

V. পরীক্ষামূলক চুল্লিগুলির আদর্শ মডেল

1 132KV শ্রেণীর XLPE ক্যাবলের জন্য ঐচ্ছিক মডেল

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	সর্বাধিক প্রয়োগ
CHX-775KVA/155KV	১৫৫ কেভি	৫এ	৭৭৫ কেভিএ	132kV ক্যাবল≤1km
CHX-1550KVA/155KV	১৫৫ কেভি	১০ এ	১৫৫০ কেভিএ	132kV ক্যাবল≤2km
CHX-2325KVA/155KV	১৫৫ কেভি	১৫এ	২৩২৫ কেভিএ	132kV ক্যাবল≤3km
CHX-3100KVA/155KV	১৫৫ কেভি	20A	৩১০০ কেভিএ	132kV ক্যাবল≤4km
CHX-3875KVA/155KV	১৫৫ কেভি	২৫এ	৩৮৭৫ কেভিএ	132kV ক্যাবল≤5km
CHX-7750KVA/155KV	১৫৫ কেভি	৫০এ	৭৭৫০ কেভিএ	132kV ক্যাবল≤10km
CHX-12400KVA/155KV	১৫৫ কেভি	৮০এ	১২৪০০ কেভিএ	132kV ক্যাবল≤16km
CHX-15500KVA/155KV	১৫৫ কেভি	১০০এ	১৫৫০০ কেভিএ	132kV ক্যাবল≤20km
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

দ্রষ্টব্যঃ পরীক্ষিত ক্যাবল ভোল্টেজ ক্লাস ≤ 132kV, 0.25uF/km

2 230KV শ্রেণীর XLPE ক্যাবলের জন্য ঐচ্ছিক মডেল

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	সর্বাধিক প্রয়োগ
CHX-2020KVA/255KV	২৫৫ কেভি	৮ এ	২০২০ কেভিএ	220~230kV ক্যাবল≤1km
CHX-4080KVA/255KV	২৫৫ কেভি	১৬ এ	৪০৮০ কেভিএ	220~230kV ক্যাবল≤2km
CHX-6120KVA/255KV	২৫৫ কেভি	24A	৬১২০ কেভিএ	220~230kV ক্যাবল≤3km
CHX--8160KVA/255KV	২৫৫ কেভি	৩২এ	৮১৬০ কেভিএ	220~230kV ক্যাবল≤4km
সিএইচএক্স-১০২০০ কেভিএ/২৫৫ কেভি	২৫৫ কেভি	৪০এ	১০২০০ কেভিএ	220~230kV ক্যাবল≤5km
CHX--20400KVA/255KV	২৫৫ কেভি	৮০এ	২০৪০০ কেভিএ	220~230kV ক্যাবল≤10km
CHX--25500KVA/255KV	২৫৫ কেভি	১০০এ	২৫৫০০ কেভিএ	220~275kV ক্যাবল≤12.5km
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

দ্রষ্টব্যঃ পরীক্ষিত ক্যাবল ভোল্টেজ ক্লাস ≤ 230kV, 0.25uF/km

3 এক্সএলপিই ক্যাবলের জন্য বৈকল্পিক মডেল 330KV শ্রেণীর সাইট ভোল্টেজ পরীক্ষা সহ্য করুন

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	সর্বাধিক প্রয়োগ
CHX-3500KVA/350KV	৩৫০ কেভি	১০ এ	৩৫০০ কেভিএ	330kV ক্যাবল≤1km
CHX-7000KVA/350KV	৩৫০ কেভি	20A	৭০০০ কেভিএ	330kV ক্যাবল≤2km
CHX-10500KVA/350KV	৩৫০ কেভি	৩০এ	১০৫০০ কেভিএ	330kV ক্যাবল≤3km
CHX-14000KVA/350KV	৩৫০ কেভি	৪০এ	১৪০০০ কেভিএ	330kV ক্যাবল≤4km
CHX-21000KVA/350KV	৩৫০ কেভি	৬০এ	২১০০০ কেভিএ	330kV ক্যাবল≤5km
CHX-28000KVA/350KV	৩৫০ কেভি	৮০এ	২৮০০০ কেভিএ	330kV ক্যাবল≤10km
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

দ্রষ্টব্যঃ পরীক্ষিত ক্যাবল ভোল্টেজ ক্লাস ≤ 330kV, 0.25uF/km

4 লম্বা এক্সএলপিই তারের জন্য অন্যান্য মডেল বাছাইযোগ্য

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	প্রয়োগ (২০ হার্জ থেকে শুরু)
CHX-2600KVA/130KV	১৩০ কেভি	১০এ, ২০এ	১৩০০ কেভিএ	ইউ এর জন্য₀=64KV এবং তারের নিচে
CHX-3000KVA/150KV	১৫০ কেভি	১০এ, ২০এ	৩০০০ কেভিএ	ইউ এর জন্য₀=87KV এবং তারের নিচে
CHX-10000KVA/250KV	২৫০ কেভি	20A, 40A	১০০০ কেভিএ	ইউ এর জন্য₀=127KV এবং তারের নিচে
CHX-20000KVA/250KV	২৫০ কেভি	২০এ, ৮০এ	২০০০০ কেভিএ	ইউ এর জন্য₀=127KV এবং তারের নিচে
CHX-21000KVA/350KV	৩৫০ কেভি	২০এ, ৬০এ	২১০০০ কেভিএ	ইউ এর জন্য₀=230KV এবং তারের নিচে
CHX-42000KVA/350KV	৩৫০ কেভি	২০এ, ৮০এ	৪২০০০ কেভিএ	ইউ এর জন্য₀=230KV এবং তারের নিচে
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

দ্রষ্টব্যঃ এক্সএলপিই ক্যাবলের পরীক্ষার ভোল্টেজ ১.৭ ইউ বলে মনে করা হচ্ছে।₀

5 এইচভি বা ইএইচভি শ্রেণীর ক্যাবল এবং জিআইএসের জন্য বিকল্প মডেলসাইটে এসি হাইপোটেস্ট

এমওডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	প্রয়োগ (২০ হার্জ থেকে শুরু)
CHX-2600KVA/130KV,260KV	১৩০ কেভি, ২৬০ কেভি	20A@130KV	২৬০০ কেভিএ	ইউ এর জন্য₀=৬৪ কেভি তারের ৭২.৫ কিলোভোল্ট শ্রেণীর জিআইএসের জন্য
		10A@260KV		ইউ এর জন্য₀=১২৭ কেভি ক্যাবল ১৪৫ কেভি শ্রেণীর জিআইএসের জন্য
CHX-9000KVA/150KV,300KV	১৫০ কেভি, ৩০০ কেভি	60A@150KV	৯০০০ কেভিএ	ইউ এর জন্য₀=৮৭ কেভি ক্যাবল ৭২.৫ কিলোভোল্ট শ্রেণীর জিআইএসের জন্য
		30A@300KV		ইউ এর জন্য₀=১৬০ কেভি ক্যাবল 170KV শ্রেণীর জিআইএসের জন্য
CHX-10000KVA/250KV,500KV	২৫০ কেভি,৫০০ কেভি	40A@250KV	১০০০ কেভিএ	ইউ এর জন্য₀=১২৭ কেভি ক্যাবল ১৪৫ কেভি শ্রেণীর জিআইএসের জন্য
		20A@500KV		ইউ এর জন্য₀=২৯০ কেভি ক্যাবল 362KV শ্রেণীর জিআইএসের জন্য
CHX-20000KVA/250KV,500KV	২৫০ কেভি,৫০০ কেভি	80A@250KV	২০০০০ কেভিএ	ইউ এর জন্য₀=১২৭ কেভি ক্যাবল ১৪৫ কেভি শ্রেণীর জিআইএসের জন্য
		40A@500KV		ইউ এর জন্য₀=২৯০ কেভি ক্যাবল 362KV শ্রেণীর জিআইএসের জন্য
CHX-21000KVA/350KV,700KV	৩৫০ কেভি, ৭০০ কেভি	60A@350KV	২১০০০ কেভিএ	ইউ এর জন্য₀=১৯০ কেভি তারের 170KV শ্রেণীর জিআইএসের জন্য
		30A@700KV		ইউ এর জন্য₀=২৯০ কেভি ক্যাবল ৫৫০ কেভি ক্লাসের জিআইএসের জন্য
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে
