উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | CHX(LYY) সিরিজ |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | ৪৫ থেকে ৬০ কার্যদিবস |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | ২ সেট / ২ মাস |
পরীক্ষার নীতি: | ভেরিয়েবল ইন্ডাক্ট্যান্স রেজোন্যান্ট সার্কিট | ব্যবহার: | এইচভি জিআইএস বা সিভিটির জন্য সাইটে এসি স্ট্যান্ড ভোল্টেজ টেস্ট |
---|---|---|---|
নকশা বৈশিষ্ট্য: | দ্রুত ইনস্টলেশন এবং দ্রুত পুনর্ব্যবহার, PD ফ্রি | উপাদান: | টেস্ট রিঅ্যাক্টর, কন্ট্রোল কনসোল, ভোল্টেজ নিয়ন্ত্রক ক্যাবিনেট, স্ট্যান্ডার্ড ভোল্টেজ ডিভাইডার |
পরীক্ষার ফ্রিকোয়েন্সি: | 50Hz/60Hz | কর্ম চক্র: | ১৫ মিনিট |
পরীক্ষার নির্ভুলতা: | 1.5% এর কম নয় | আউটপুট তরঙ্গরূপ: | ভাল সাইনস তরঙ্গ |
বিশেষভাবে: | এইচভি বা ইএইচভি জিআইএস,সিভিটির জন্য সাইট টেস্ট | রিঅ্যাক্টর ব্যবহারের উপায়: | স্ট্যান্ডিং এবং পুনর্ব্যবহারের জন্য একটি শরীর এবং হাইড্রোলিক টাইপ |
পরীক্ষার মান: | IEC60060-1:2010;IEC 62271-203:2011 জিআইএসের জন্য | ||
লক্ষণীয় করা: | ভেরিয়েবল ইন্ডাক্ট্যান্স এসি রেজোন্যান্ট টেস্ট সিস্টেম,হাইড্রোলিক এসি রেজোনেন্ট টেস্ট সিস্টেম |

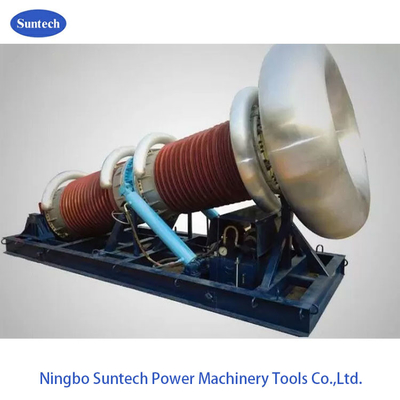

ভেরিয়েবল ইন্ডাক্ট্যান্স রেজোনেন্ট ভোল্টেজ টেস্ট সেট, হাইড্রোলিক টাইপ HV টেস্ট সেট রেজোনেন্স সহ, সিভিটি টেস্টিং
I. প্রয়োগ:
CHX-(LYY) হাইড্রোলিক অটোমেটিক লিফটিং সিরিজ রেজোনেন্স টেস্ট ডিভাইস প্রধানত উচ্চ ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতিগুলির এসি ভোল্টেজ প্রতিরোধ এবং আংশিক নিষ্কাশন সনাক্তকরণের জন্য প্রযোজ্য যা 800KV এর বেশি নয়।বিশেষ করে বিভিন্ন স্তরের CVT এবং বিভিন্ন স্তরের HV এর জন্য AC ভোল্টেজ প্রতিরোধের পরীক্ষার জন্য ক্ষেত্রের ক্যালিব্রেশন পরীক্ষার জন্য উপযুক্তজিআইএস এবং জিআইএল।
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyইলেকট্রোম্যাগনেটিক বৈশিষ্ট্য,অটো মেশিন এবং হাইড্রোলিক ট্রান্সমিশন যা ক্ষেত্রের পরীক্ষাকে আরও উপযুক্ত এবং দক্ষ করে তোলে
II. প্রয়োগের ক্ষেত্র
সিভিটি কোণীয় পার্থক্য এবং অনুপাত ত্রুটির ক্ষেত্রের ক্যালিব্রেশন পরীক্ষার জন্য পাওয়ার ফ্রিকোয়েন্সি পিডি মুক্ত উচ্চ ভোল্টেজ পাওয়ার উত্সের জন্য ব্যবহৃত হয়।
এইচভি.জিআইএস, এইচভি.জিআইএল, এইচভি.সুইচ, মিউচুয়াল ইন্ডাক্টর এবং বুশিংয়ের এসি ভোল্টেজ প্রতিরোধ পরীক্ষা এবং পিডি পরীক্ষার জন্য ব্যবহৃত হয় যা 800 কেভি এর বেশি ভোল্টেজ নয়
III. প্রধান উপাদানঃ
IV. স্ট্যান্ডিং স্ট্যান্ডিং এবং পুনর্ব্যবহারের চিত্র
1. উভয় চুল্লির জন্য মাল্টি-ট্যাপ ডিজাইন যা 50Hz এর নীচে CVT এর জন্য ক্ষেত্রের ক্যালিব্রেশনের দ্বারা প্রয়োজনীয় পাওয়ার ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ আউটপুট পূরণ করতে সক্ষম।
2. বৈদ্যুতিক সরঞ্জাম যেমন জিআইএস, ব্রেকারের জন্য এসি ভোল্টেজ প্রতিরোধ পরীক্ষা সম্পন্ন করতে পরিবর্তনশীল-ফ্রিকোয়েন্সি পাওয়ার উত্সের সাথে মেলে
পারস্পরিক ইন্ডাক্টর, আইসোলেটর রেঞ্জ 110KV---500KV।
VI. সাধারণ প্রযুক্তিগত তথ্যঃ
নামমাত্র ক্যাপাসিটরঃ 400KVA 1000KVA
নামমাত্র ভোল্টেজঃ 400KV ∙ 800KV
নামমাত্র স্রোতঃ ১ এ ∙ ২ এ
কাজের ক্ষমতাঃ একক ফেজ সরবরাহ 380V,50Hz/60Hz
সিস্টেমের গুণমান ফ্যাক্টর মানঃ Q ≥ 50
ডিউটি সাইকেল এবং তাপমাত্রা বৃদ্ধিঃ নামমাত্র অপারেশনের 15 মিনিটের পরে, উত্তোলনের তাপমাত্রা বৃদ্ধি ≤ 65K
গোলমালঃ ≤ 65dB
উচ্চতাঃ ≤ ৩০০০ মিটার
পরিবেশের তাপমাত্রাঃ -২৫°সি ~ ৪৫°সি, আপেক্ষিক আর্দ্রতা ≤ ৯০%, কোন ঘনীভবন নেই
আকারঃ উপরের চিত্র দেখুন
VI.অ্যাক্সেসরিজ
VII. অন্যান্য আদর্শ মডেল
মডেল | নামমাত্র ভোল্টেজ | নামমাত্র আউটপুট বর্তমান | নামমাত্র আউটপুট ক্ষমতা |
প্রয়োগ (৪৫ হার্জ থেকে শুরু) |
CHX-(LYY) -400KVA/400KV | ২০০ কেভি*২ | 2A@200KV | ৪০০ কেভিএ | 132KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
1A@400KV | 132KV এবং নিম্ন শ্রেণীর সিভিটি জন্য | |||
CHX-(LYY) -800KVA/400KV | ২০০ কেভি*৪ | 4A@200KV | ৮০০ কেভিএ | 132KV এবং নিম্ন শ্রেণীর জিআইএসের জন্য |
2A@400KV | 132KV এবং নিম্ন শ্রেণীর সিভিটি জন্য | |||
CHX-(LYY) -800KVA/400KV,800KV | ৪০০ কেভি*২ | 2A@400KV | ৮০০ কেভিএ | ৪০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য |
1A@800KV | ৪০০ কেভোল্ট এবং তার নিচের শ্রেণীর সিভিটি জন্য | |||
CHX-(LYY) -1600KVA/400KV,800KV | ৪০০ কেভি*৪ | 4A@400KV | ১৬০০ কেভিএ | ৪০০ কেভোল্ট এবং তার নিচে শ্রেণীর জিআইএসের জন্য |
2A@800KV | ৪০০ কেভোল্ট এবং তার নিচের শ্রেণীর সিভিটি জন্য | |||
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে |
