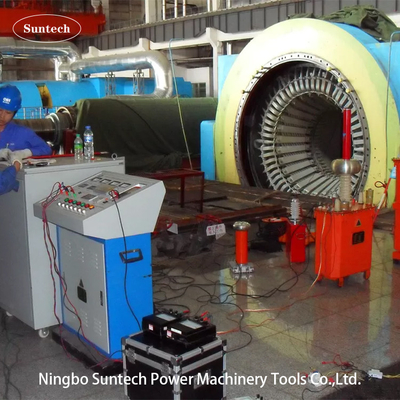

উচ্চ নির্ভুলতা তাপ জেনারেটর পরীক্ষা সরঞ্জাম / এসি উচ্চ ভোল্টেজ পরীক্ষক কম শব্দ

VI. সাধারণ প্রযুক্তিগত তথ্যঃ

1. রেজোনেন্ট সার্কিটের মোডঃ ভেরিয়েবল ইন্ডাক্ট্যান্স সহ সিরিজ রেজোনেন্ট
2. সিস্টেম মডেলঃ CHX-L-350KVA/50KV
3. ইনপুট পাওয়ার সাপ্লাইঃ ৩৮০±১০% ((এক-ফেজ),৫০Hz/৬০Hz
4. নামমাত্র আউটপুট ক্ষমতাঃ 350kVA
5. নামমাত্র আউটপুট ভোল্টেজঃ50KV
6. নামমাত্র আউটপুট বর্তমানঃ 7A
7. পিডি স্তর নিজেইঃ ৫% এর বেশি নয়
8. রেগ. ফ্রিকোয়েন্সি রেঞ্জঃ 50/60Hz
9. আউটপুট রেজোনেন্স ভোল্টেজ তরঙ্গরূপঃ খাঁটি সাইনস তরঙ্গ
10. আউটপুট ওয়েভফর্মের THD: ≤1%
11. আইসোলেশন স্তরঃ 1.1 বারের কম এবং 1 মিনিট ধরে রাখা, স্বাভাবিক
12. ডিউটি সাইকেলঃ নামমাত্র বর্তমান কাজের অবস্থার অধীনে 30 মিনিট;
13. পরীক্ষার সেটের গুণমানের ফ্যাক্টরঃ Q≥30;
14. তাপমাত্রা বৃদ্ধিঃ নামমাত্র বর্তমানের অধীনে 65K এর চেয়ে কম 30 মিনিট কাজ;
15. গোলমালের মাত্রাঃ 65dB এর বেশি নয়
16. রিঅ্যাক্টর কাঠামোঃ তেল নিমজ্জিত লোহা ট্যাঙ্ক টাইপ,নিয়মিত প্ররোচকতা

1. প্রতিক্রিয়াশীল শক্তি পূর্ণ ক্ষতিপূরণ, সরঞ্জাম এবং শক্তি মাত্র পরিমাপ সরঞ্জাম 1/10 কম; ছোট ভলিউম এবং একই ক্ষমতা সরঞ্জাম তুলনায় হালকা সঙ্গে।
2. বড় আউটপুট ক্ষমতা এবং ছোট শক্তি ক্ষমতা সঙ্গে, কম খরচ, সহজ অপারেট এবং নিরাপদ রাখা।
3. সাধারণ বর্তমান ফিল্টার সার্কিট, আউটপুট ভোল্টেজ বিকৃতি (THD) খুব ছোট
4. ফ্ল্যাশওভার বা ভাঙ্গনের পরে শর্ট সার্কিট বর্তমানটি পরিমাপ করা বর্তমানের মাত্র 1/10 (1/Q) এর চেয়ে কম, ভাঙ্গনের পরে ফল্ট পয়েন্টের ক্ষতি কার্যকরভাবে প্রতিরোধ করতে পারে।
5. ফ্ল্যাশওভারের পরে আর্কটি স্বয়ংক্রিয়ভাবে ব্লো করুন, সিরিয়াল রেজোনেন্ট ভোল্টেজটি পুনরুদ্ধার করার জন্য এটি একটি দীর্ঘ এবং স্থিতিশীল প্রক্রিয়া, নিরাপদ।

VI. ফাংশন

1. রিঅ্যাক্টরের আয়রন-কর্স ফাঁক জন্য রিমোট কন্ট্রোল এবং ইঙ্গিত ফাংশনঃগ্যাপ সেন্সরটি চুল্লিতে ইনস্টল করা হয়, যা সরাসরি কনসোলে লোহা-কোর ফাঁকটি পড়ে পরিচালনা করতে পরিচালিত করে। ফাঁক সীমাবদ্ধকারী সুইচ এবং সূচকও ইনস্টল করা আছে।
2. প্রতিরোধের সময় শেষ হলে অটো স্টেপ ডাউন ফাংশনঃপ্রতিরোধ সময় ডিজিটাল টাইমার গ্রহণ করে. যখন প্রতিরোধ সময় শেষ হয়, সিস্টেম স্বয়ংক্রিয়ভাবে ধাপে আউট হবে.
3. শূন্য অবস্থান বন্ধ, শূন্য স্টার্ট স্টেপ আপ ফাংশনঃশূন্য সীমাবদ্ধ ফাংশন সহ. যদি ভোল্টেজ নিয়ন্ত্রক শূন্য অবস্থানে না থাকে, তাহলে এইচভি আউটপুট বোতামটি বন্ধ করা যাবে না, যা সিস্টেমকে শূন্য থেকে ধাপে ধাপে নিশ্চিত করে।
4. বর্তমানের উপরে সুরক্ষাঃসিস্টেমটি ওভার-কুরেন্ট রিলে সহ, যা উচ্চ বিরোধী হস্তক্ষেপ, দ্রুত কার্যকারিতা, ওভার-কুরেন্ট ক্ষতির বিরুদ্ধে সুরক্ষা পরীক্ষার বস্তু।
5. ওভার ভোল্টেজ এবং পরীক্ষা বস্তুর ফ্ল্যাশ-ওভার প্রোটেকশন ফাংশনঃএই সিস্টেম ইলেকট্রনিক ওভার ভোল্টেজ এবং ফ্ল্যাশ-ওভার সুরক্ষা বোর্ড গ্রহণ করে, ওভার ভোল্টেজ এবং ফ্ল্যাশ-ওভারের বিরুদ্ধে পরীক্ষার বস্তু রক্ষা করে। এটি দ্রুত, স্থিতিশীল এবং নির্ভরযোগ্য, অস্থিতিশীলতা অতিক্রম করে,বৃহত গোপনীয়তা এবং গোলক-গ্যাপ সুরক্ষা ভোল্টেজের অসুবিধাজনক সমন্বয়. ওভার ভোল্টেজ সুরক্ষা সেটিং ম্যানুয়াল সমন্বয়, ডিজিটাল প্রদর্শন, যা সরাসরি, সুবিধাজনক এবং সঠিক।ফ্ল্যাশ-ওভার সুরক্ষার নমুনাগুলি স্রাব সংকেত পতনের বিলম্বের দুর্ঘটনার বৈচিত্র্য, এটি বেসিক সংকেতের সাথে তুলনা করে এবং নির্ধারণ করে। এটি উচ্চ নির্ভুলতার, ক্রমবর্ধমান বিলম্বের দুর্ঘটনাজনিত বিচ্যুতি দ্বারা সম্ভাব্য ভুল চলাচল এড়ানো।
6. পরীক্ষার তথ্যের জন্য রিয়েল-টাইম মনিটর ফাংশনঃএটি এইচভি সাইড ভোল্টেজ, বর্তমান এবং এলভি সাইড ভোল্টেজ, বর্তমান পর্যবেক্ষণ করতে সক্ষম, যা পরীক্ষার অবস্থা আরও সরাসরি দেখায়।
7. সার্কিট রেজোনেন্স এবং লকিং ফাংশন ডিজিটাল প্রদর্শন যখন এটি রেজোনেন্স নয় এবং স্টেপ আপঃ
8. এটি সরাসরি ক্ষমতা ফ্যাক্টর দ্বারা সিস্টেমের অনুরণন অবস্থা প্রদর্শন করতে পারেন। যদি সিস্টেম অনুরণন বিন্দুতে নয়, এটি আপ স্টেপ বন্ধ বোতাম টিপুন আবশ্যক। যখন সিস্টেম অনুরণন সেট আপ করা হয়,ক্লোজ বোতাম ছেড়ে দিন, ক্লিক করুন স্টেপ আপ/ডাউন বোতামে স্টেপ আপ বা স্টেপ ডাউন করতে।
9. জরুরী স্টপ: ০ জরুরী ব্রেক সুইচ চালু করুন। পরীক্ষা চলাকালীন অস্বাভাবিক অবস্থা দেখা দিলে, এই সুইচ চালু করুন।পরীক্ষার কর্মী এবং সরঞ্জাম নিরাপত্তা রক্ষা করার জন্য প্রধান শক্তি অবিলম্বে বন্ধ করা হবে.

VII.অ্যাক্সেসরিজ

• স্টোরেজ আনুষাঙ্গিক জন্য আনুষাঙ্গিক বাক্স
• কন্ট্রোল কনসোল এবং ভোল্টেজ রেগুলেটরের সংযোগ তার
• ভোল্টেজ রাগুলেটর এবং উত্তেজক ট্রান্সফরমারের সংযোগ তারগুলি
• উত্তেজক ট্রান্সফরমারের আউটপুট তারগুলি
• সিস্টেমের গ্রাউন্ডিং ক্যাবল
• রিঅ্যাক্টরের সমান্তরাল ক্যাবল
• এইচভি আউটপুট ক্যাবল ((বিভাজক থেকে রিঅ্যাক্টর,বিভাজক থেকে পরীক্ষা বস্তু)
• এইচভি পরিমাপ ক্যাবল (ভোল্টেজ ডিভাইডারের সিগন্যাল আউটপুট ক্যাবল)
• একটি চূড়ান্ত পরীক্ষার প্রতিবেদন, একটি গুণমান শংসাপত্র, একটি ব্যবহারকারী ম্যানুয়াল এবং একটি প্যাকিং তালিকা দেওয়া হয়।

VIII. অ্যাপ্লিকেশন বিক্রয় তালিকা

IX. ঐচ্ছিক মডেল

X. IEC60034-1:2017 থেকে টেস্ট স্ট্যান্ডার্ড টেবিল ঘূর্ণনশীল বৈদ্যুতিক মেশিন - পার্ট 1 :ক্যাটাগরি এবং কর্মক্ষমতা
