উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | FKWJF ৩০০ |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 80~90 কর্মদিবস |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | ৫ সেট / ৩ মাস |
পরীক্ষার নীতি: | ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট | ব্যবহার: | এসি হিপট টেস্ট এবং ইনডিউসড উইথস্ট্যান্ড ভোল্টেজ টেস্ট |
---|---|---|---|
বৈশিষ্ট্য: | PD বিনামূল্যে, 10pC এর বেশি নয় | আবেদন: | এইচভি পাওয়ার ট্রান্সফরমার, জিআইএস, পাওয়ার সাবস্টেশন |
পরীক্ষার ফ্রিকোয়েন্সি: | 150Hz~200Hz বা 20~300Hz | কর্ম চক্র: | 90 মিনিট বা 180 মিনিট |
পরীক্ষার নির্ভুলতা: | ১.০% এর কম নয় | বিশেষভাবে: | অন-সাইট ACLD পরীক্ষা, অন-সাইট PD বিশ্লেষণ |
পরীক্ষার মান: | IEC60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 এবং IEC 62067:2011 XLPE কেবলের জন্য | ||
লক্ষণীয় করা: | পিডি ফ্রি এসি রেজোন্যান্ট টেস্ট সিস্টেম,ভোল্টেজ এসি রেজোন্যান্ট টেস্ট সিস্টেম প্রতিরোধ করুন |
পিডি ফ্রি এসি রেজোনেন্ট টেস্ট সিস্টেম, কোন করোনা প্ররোচিত ভোল্টেজ টেস্ট সেট প্রতিরোধ
I. পণ্যের বর্ণনাঃ
প্ররোচিত ভোল্টেজ প্রতিরোধ পরীক্ষা ((IVWT), যা প্ররোচিত ওভারভোল্টেজ প্রতিরোধ পরীক্ষা,এসিএসডি,এসিএলডি,ডিভিএফ নামেও পরিচিত, এটি পাওয়ার ট্রান্সফরমারগুলির অন্যতম গুরুত্বপূর্ণ ডাইলেক্ট্রিক পরীক্ষা।আইইসি 60076-3-2013 অনুসারে,আইভিডব্লিউটি একটি 110 কেভি পাওয়ার ট্রান্সফরমারের জন্য রুটিন পরীক্ষা এবং গ্রহণযোগ্যতা পরীক্ষার জন্য প্রয়োজনীয়।.

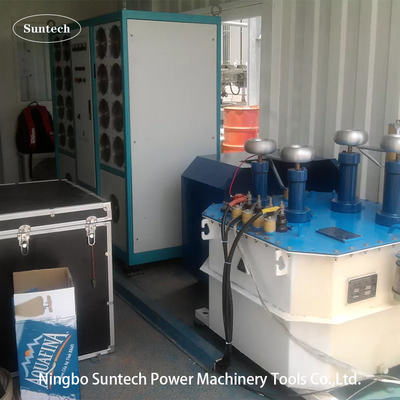

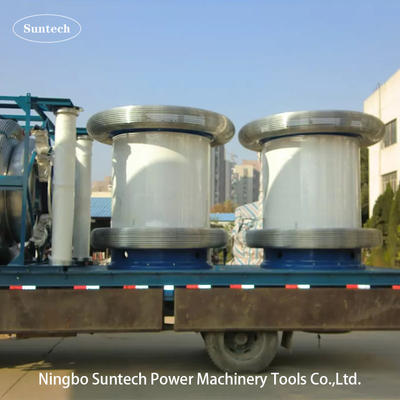

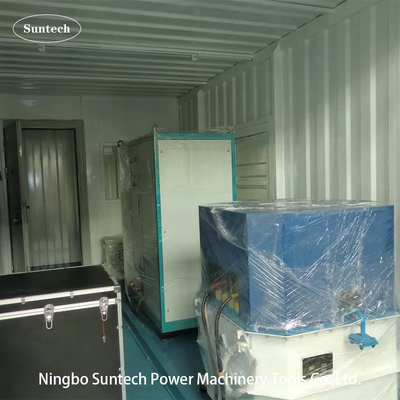

FKWJF-300 নন পার্টিয়াল ডিসচার্জ ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সিরিয়াল কানেক্টেড রেজোনেন্স টেস্ট সিস্টেমটি নন পার্টিয়াল ডিসচার্জ ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার, স্টেপ-আপ ট্রান্সফরমার,ক্ষতিপূরণ রিঅ্যাক্টর এবং ক্যাপাসিটিভ ভোল্টেজ ডিভাইডার. ট্রান্সফরমার আংশিক স্রাব, প্ররোচিত প্রতিরোধ ভোল্টেজ পরীক্ষা সিস্টেম প্ররোচিত পদ্ধতিতে পরীক্ষা সঞ্চালন করে।এটা পরীক্ষার বস্তুর LV পাশ ভোল্টেজ প্রয়োগ এবং সমান্তরাল অনুরণন নীতি প্রয়োগ সঙ্গে পরীক্ষার সার্কিট ফ্রিকোয়েন্সি পরিবর্তন মাধ্যমে বড় উত্তেজনা বর্তমান উত্পাদিতসিরিয়াল কানেক্টেড রেজোনেন্স টেস্ট সিস্টেমটি ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স, উত্তেজনার ট্রান্সফরমার, এইচভি রিঅ্যাক্টর এবং ক্যাপাসিটিভ ভোল্টেজ ডিভাইডার দিয়ে গঠিত।পরীক্ষার বস্তুর ক্যাপাসিটার এবং চুল্লি একটি সিরিয়াল রেজোনেন্স সংযোগ গঠিতভোল্টেজ ডিভাইডারটি পরীক্ষার বস্তুর সাথে সিরিয়াল সংযোগে রয়েছে এবং রেজোনেন্স ভোল্টেজ পরিমাপের জন্য ব্যবহৃত হয় এবং ওভারভোল্টেজ সুরক্ষা সংকেত হিসাবে কাজ করে। ফ্রিকোয়েন্সি মডুলেশন শক্তি
এই পরীক্ষার সিস্টেমে বড় স্টার্ট বর্তমানের সমস্যা নেই।ক্ষুদ্র ক্ষমতা সহ পাওয়ার সাপ্লাই পাওয়ার সাপ্লাইর 30 থেকে 60 গুণের সমতুল্য পরীক্ষা সম্পন্ন করতে সক্ষমএটি সাইটে পরীক্ষার শক্তির দুর্বল ক্ষমতার সমস্যাটি ব্যাপকভাবে সমাধান করেছে।
FKWJF 300KW সিস্টেম একক ফেজ প্রদান করতে পারেন+35KV /150Hz~200Hz বিকল্প বর্তমান 630 MVA/220 kV পর্যন্ত পাওয়ার ট্রান্সফরমারগুলির কোলগুলির ঘূর্ণন, স্তর থেকে স্তরের মধ্যে বিচ্ছিন্নতা কর্মক্ষমতা পরীক্ষা করার জন্য। অর্থাৎ, সামান্য বিচ্ছিন্নতা,যার মধ্যে অভিন্ন এবং অ-অভিন্ন নিরোধক অন্তর্ভুক্ত.
একসাথে 2 বা 4 চ্যানেল PD বিশ্লেষক এবং তার আনুষাঙ্গিক, মডেল FKWJF400KW এছাড়াও আংশিক স্রাব পরিমাপ (IVPD) সঙ্গে প্ররোচিত ভোল্টেজ পরীক্ষা জন্য ব্যবহার করা যেতে পারে। একসাথে HV পরীক্ষা চুল্লি গ্রুপ,এইচভি ডিভাইডার এবং এর আনুষাঙ্গিক, এটি 20 ~ 300Hz এর মধ্যে এলসি রেজোনেন্ট সার্কিটের মাধ্যমে এসি প্রয়োগ করা ভোল্টেজ প্রতিরোধ পরীক্ষা সম্পাদন করতে পারে।
II. প্রধান বৈশিষ্ট্য
