FKVF সিরিজ বৈদ্যুতিক সরঞ্জাম উচ্চ ভোল্টেজ টেস্টিং সিস্টেম 5KW - 400KW ক্ষমতা ঐচ্ছিক

ভেরিয়েবল ফ্রিকোয়েন্সি এসি রেজোন্যান্ট ভোল্টেজ টেস্ট সেট সহ্য করুন, ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট কন্ট্রোল ইউনিট

I. পণ্যের বর্ণনাঃ

এফকেভিএফ সিরিজের ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স হল প্রধান পরিমাপ এবং নিয়ন্ত্রণ ইউনিট এবং ভেরিয়েবল ফ্রিকোয়েন্সি এসি রেজোনেন্ট রেজোস্ট ভোল্টেজ টেস্ট সেটের জন্য হোস্ট মেশিন ।যাকে ভেরিয়েবল ফ্রিকোয়েন্সি কনভার্টারও বলা হয়.

ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার উত্সটি উচ্চ গতির সাথে এআরএম এবং এফপিজিএ ডিজিটাল সিগন্যাল প্রসেসর গ্রহণ করে, রিমোট কম্পিউটার থেকে আদেশ গ্রহণ করে, যা পুরো পরীক্ষার পদ্ধতির উচ্চ স্তরের নিয়ন্ত্রণ উপলব্ধি করে।উচ্চ গতির রিয়েল টাইমে গণনা এবং পরিবর্তন আউটপুট তরঙ্গরূপ সঙ্গে FPGA ডিজিটাল সংকেত প্রসেসর, রিয়েল-টাইম পরীক্ষার উচ্চ ভোল্টেজ মান এবং প্রধান সার্কিট পরামিতি রূপান্তরকারী শক্তি, এবং রিটার্ন পরীক্ষার পরামিতি, অপারেটিং অবস্থা উপরের মেশিন, রিয়েল-টাইম নমুনা সুরক্ষা সংকেত,দ্রুত বন্ধ পাওয়ার আউটপুট এবং তার তরঙ্গবিন্যাস জেনারেটর.

II. অ্যাপ্লিকেশন এবং ব্যবহার

• ভেরিয়েবল ফ্রিকোয়েন্সি এসি রেজোনেন্ট ভোল্টেজ টেস্ট সার্কিটের জন্য পরিমাপ এবং নিয়ন্ত্রণ ইউনিট।
• উচ্চ-ভোল্টেজ পরীক্ষার দক্ষতা বৃদ্ধি এবং রেজোনেন্ট প্রতিরোধ ভোল্টেজ পরীক্ষার সময় পর্যবেক্ষণ এবং সুরক্ষা উন্নত করতে পুরানো ঐতিহ্যগত কনসোল প্রতিস্থাপন করুন।

ইউনিটের প্রধান উপাদান:

• ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্সের FKVF হোস্ট মেশিন
• ইংরেজি পরীক্ষার সফটওয়্যার সহ অপশনাল রিমোট কন্ট্রোল কম্পিউটার
• বৈকল্পিক বাহ্যিক একক জরুরী স্টপ বক্স
• সংযোগ ক্যাবল গ্রুপ
• অপশনাল বাহ্যিক এলার্ম লাইট

IV. পরীক্ষার নীতি (উদাহরণস্বরূপ FKVF-300KW)

V. প্রযুক্তিগত পরামিতি

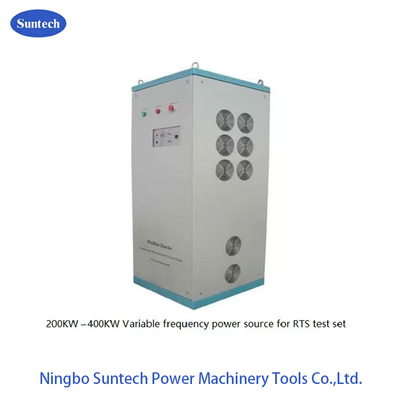

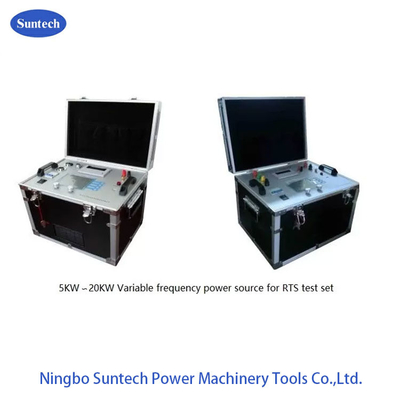

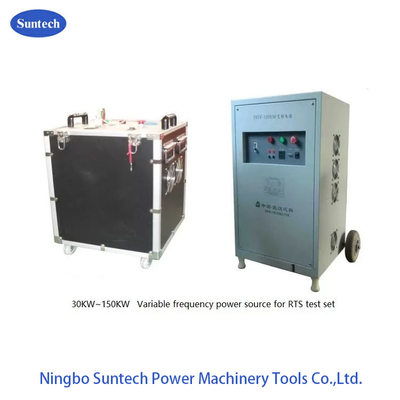

1. নামমাত্র ক্ষমতাঃ 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

১৫০ কিলোওয়াট, ২০০ কিলোওয়াট, ২৫০ কিলোওয়াট, ৩০০ কিলোওয়াট,

350KW,400KW,500KW ঐচ্ছিক

2ইনপুট পাওয়ারঃ 20KW এর উপরে ভোল্টেজ 380V ± 10% তিন-ফেজ;

20KW এর নিচে ভোল্টেজ 220V±10% একক ফেজ;

3. ওয়ার্কিং ইনপুট ফ্রিকোয়েন্সিঃ 50Hz/60Hz

4.আউটপুট ভোল্টেজঃ 20KW এর উপরেঃ 0-500V (ইনপুট 380V) অবিচ্ছিন্ন নিয়মিত

20KW এর নিচেঃ 0-250V ((ইনপুট 220V) অবিচ্ছিন্ন নিয়ন্ত্রিত

5নামমাত্র আউটপুট বর্তমানঃ মডেল অনুযায়ী নির্ধারিত

6. আউটপুট তরঙ্গরূপঃ বর্গাকার তরঙ্গ

7আউটপুট ফ্রিকোয়েন্সির নিয়ন্ত্রিত পরিসীমাঃ 20-400Hz

8. আউটপুট ফ্রিকোয়েন্সি রেজোলিউশনঃ 0.03Hz

9আউটপুট ফ্রিকোয়েন্সি অস্থিরতাঃ 1% এর কম

10.আউটপুট ফ্রিকোয়েন্সি ধাপ মানঃ 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11.আউটপুট ভোল্টেজ রেজোলিউশনঃ 0.01kV

12আউটপুট ভোল্টেজ অস্থিরতাঃ 1% এর কম

13.আউটপুট ভোল্টেজ ধাপ মানঃ U/45000 পূর্ণ পরিসীমা

14.Continuous অপারেটিং সময়ঃ 60 মিনিট, তাপমাত্রা বৃদ্ধি 45K বেশী নয়

15কাজের অবস্থাঃ তাপমাত্রা -১০ ডিগ্রি সেলসিয়াস থেকে ৪০ ডিগ্রি সেলসিয়াস

16উচ্চতাঃ <১০০০ মিটার

17. ওজনঃ < ২০ কেজি ((৫-২০ কেডব্লিউ);

< ৩০ কেজি ((৩০ ~ ৫০ কেডব্লিউ);

< ৬৫০ কেজি ((১০০ থেকে ৪০০ কেডব্লিউ);

< ৬৫০ কেজি (৪০০ থেকে ৫০০ কেডব্লিউ);

VI. প্রধান কার্যাবলীঃ

• তরঙ্গের আকৃতি হল বর্গক্ষেত্র তরঙ্গ যা পালস প্রস্থ ভোল্টেজের দ্বারা নিয়ন্ত্রিত হয়
• এইচভি ভোল্টেজ ও পাওয়ার ফ্রিকোয়েন্সির ওঠানামা দ্বারা সৃষ্ট হওয়ায়, অপারেটিং প্রক্রিয়ার সময় ভোল্টেজটি ক্রমাগত পর্যবেক্ষণ করা হয়।সিস্টেম স্বয়ংক্রিয়ভাবে সেটিং ভোল্টেজ ভোল্টেজ সূক্ষ্ম-সামঞ্জস্য করা হবে.
• স্বয়ংক্রিয়ভাবে স্ক্যানিং ফ্রিকোয়েন্সি, অনুরণন পয়েন্ট অনুসন্ধান. ফ্রিকোয়েন্সি পরিসীমা 20-300Hz. আপনি ম্যানুয়ালি স্ক্যানিং-ফ্রিকোয়েন্সি পরিসীমা সেট করতে পারেন.স্ক্যানিংয়ের সর্বোচ্চ সময় 2 মিনিট (পুরো ফ্রিকোয়েন্সি স্ক্যানিং)ফ্রিকোয়েন্সি রেজোলিউশন 0.03Hz।
• স্বয়ংক্রিয়ভাবে পরীক্ষা. আপনি পরীক্ষা প্রোগ্রাম সেট করতে পারেন, পরীক্ষা প্রোগ্রাম 5 সেগমেন্ট বিভক্ত করা যেতে পারে। সিস্টেম স্বয়ংক্রিয়ভাবে সেটিং প্রোগ্রাম অনুযায়ী পরীক্ষা প্রক্রিয়া শেষ হবে।
• যখন স্বয়ংক্রিয় পরীক্ষা, আপনি ম্যানুয়াল নিয়ন্ত্রণ অবস্থা যে কোনো সময় পরিবর্তন করতে পারেন ম্যানুয়ালি ফ্রিকোয়েন্সি এবং ভোল্টেজ নিয়ন্ত্রণ
• স্বয়ংক্রিয়ভাবে ভোল্টেজ ট্র্যাক যখন প্রতিরোধ. স্বয়ংক্রিয়ভাবে ভোল্টেজ বস্তু ভোল্টেজ যখন ভোল্টেজ স্বাভাবিকভাবে fluctuate, অস্বাভাবিক fluctuation যখন সতর্ক।ব্যবহারকারীরা ব্যবহারিক পরীক্ষার পরিস্থিতিতে কাজ করতে পারেন.
• ভোল্টেজ নিয়ন্ত্রণ এবং প্রতিরোধের সময় রিয়েল-টাইম রেন্ডারিং ইউ-টি কার্ভ (ভোল্টেজ-টাইম কার্ভ) ।
• রিয়েল-টাইম পরীক্ষা অবস্থা প্রদর্শন. আপনি পরীক্ষা অবস্থা অনুযায়ী সংশ্লিষ্ট অপারেশন করতে পারেন
• শক্তিশালী সুরক্ষা এবং সতর্কতা ফাংশনঃ ওভার বর্তমান সুরক্ষা, ওভার ভোল্টেজ সুরক্ষা এবং ফ্ল্যাশওভার সুরক্ষা, উচ্চ ভোল্টেজ অস্বাভাবিক সুরক্ষা,সফটওয়্যার/হার্ডওয়্যার একযোগে সুরক্ষা নির্দেশ. চেক করার জন্য নিরাপত্তা এবং ফর্ম রিপোর্ট ফাইল নিশ্চিত করুন
• পরীক্ষার তথ্য সংরক্ষণ করুন এবং স্বয়ংক্রিয়ভাবে পরীক্ষার রিপোর্ট ফর্ম, আপনি সময় পরীক্ষার রিপোর্ট মুদ্রণ করতে পারেন এবং এছাড়াও আপনি রিপোর্ট সংরক্ষণ এবং অন্যান্য জায়গায় মুদ্রণ করতে পারেন.
• ডেটা ইনকয়েরি ফাংশন. আপনার শর্ত অনুযায়ী অতীত পরীক্ষার তথ্য অনুসন্ধান করতে.
