Name: পোর্টেবল এসি রেজোন্যান্ট টেস্ট সিস্টেম 132KV জিআইএস পরীক্ষার জন্য 60 মিনিট ডিউটি চক্র সহ
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-275KVA/275KV
Price: 285,715.00 USD
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

পরীক্ষার নীতি: ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট

ব্যবহার: 275KV এর অধীনে AC সহ্য করে ভোল্টেজ পরীক্ষা

সর্বোচ্চ ধারণক্ষমতা: 275kVA

সর্বোচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 275KV

নকশা বৈশিষ্ট্য: পোর্টেবল টাইপ, হালকা একক পিস ওজন, অন-সাইট ইনস্টলেশন এবং পরীক্ষার জন্য বিশেষ

উপাদান: ভি/এফ পাওয়ার সোর্স, এক্সাইটেশন ট্রান্সফরমার, লাইটার মডুলার টেস্ট রিঅ্যাক্টর এবং ভোল্টেজ ডিভাইডার

পরীক্ষার ফ্রিকোয়েন্সি: 30-300Hz

কর্ম চক্র: 60 টাকশাল

পরীক্ষার নির্ভুলতা: 1.5% এর কম নয়

আউটপুট তরঙ্গরূপ: ভাল সাইনস তরঙ্গ

বিশেষভাবে: 132 কেভি জিআইএস এবং মাঝারি ভোল্টেজ তারের জন্য অন-সাইট পরীক্ষা

রিঅ্যাক্টর ব্যবহারের উপায়: সিরিজে বা সমান্তরাল সংযোগে

পরীক্ষার মান: আইইসি ৬০০৬০-১ঃ২০১০;আইইসি ৬২২৭১-২০৩ঃ২০১১ জিআইএসের জন্য, আইইসি ৬০৮৪০ঃ২০১১ এক্সএলপিই তারের জন্য;

বিশেষভাবে তুলে ধরা:

পোর্টেবল হাই ভোল্টেজ রেজোন্যান্ট টেস্ট সিস্টেম

জিআইএস এসি রেজোনেন্ট টেস্ট সিস্টেম

১৩২ কেভি এসি রেজোনেন্ট টেস্ট সিস্টেম

মৌলিক তথ্য

উৎপত্তি স্থল: নিংবো, চীন

পরিচিতিমুলক নাম: Ningbo Suntech Power

সাক্ষ্যদান: ISO9001

মডেল নম্বার: CHX-275KVA/275KV

প্রদান

প্যাকেজিং বিবরণ: ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন

ডেলিভারি সময়: 25 ~ 45 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি

যোগানের ক্ষমতা: 10 ইউনিট/2 মাস

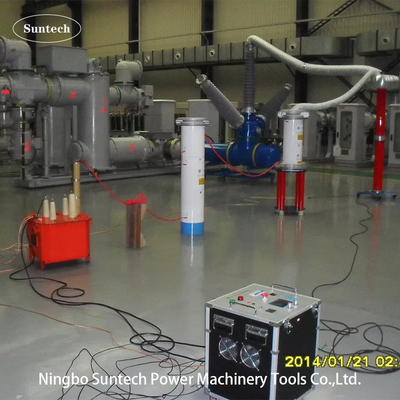

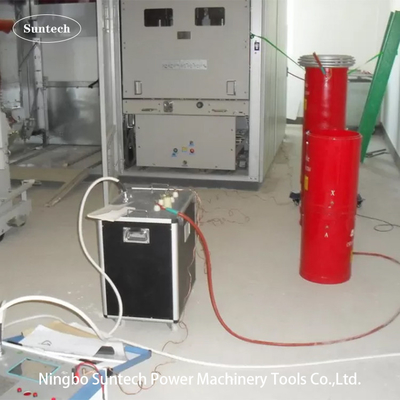

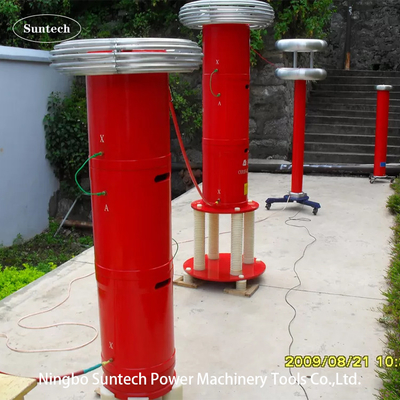

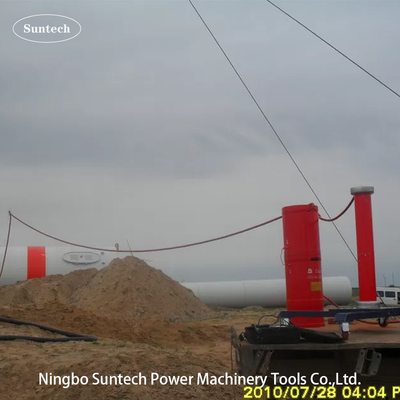

গ্যালারী

পোর্টেবল এসি রেজোন্যান্ট টেস্ট সিস্টেম 132KV জিআইএস পরীক্ষার জন্য 60 মিনিট ডিউটি চক্র সহ

পণ্যের বর্ণনা

পোর্টেবল ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট প্রতিরোধ ভোল্টেজ টেস্ট সেট, 132KV জিআইএস পরীক্ষার জন্য

I. প্রয়োগ:

এই পরীক্ষার সেট মডেল CHX-275KVA/275KV 132KV এবং শ্রেণী GIS নীচে জন্য ডিজাইন করা হয়ইন-সাইট এসিভেরিয়েবল ফ্রিকোয়েন্সি রেজোনেন্ট সার্কিট প্রযুক্তির সাথে ভোল্টেজ পরীক্ষার প্রতিরোধ করুন; সর্বোচ্চ পরীক্ষার ভোল্টেজ 275KV এর বেশি নয়; পরীক্ষার ফ্রিকোয়েন্সিঃ 30-300Hz; কাজের চক্র 60minuts এর বেশি নয়।

মডুলার পরীক্ষা চুল্লি মাধ্যমে সমান্তরালভাবে ব্যবহার করা হয়, পরীক্ষা সেট মডেলCHX-275KVA/275KVএছাড়াও নিম্নলিখিত এসি হাইপোটেস্ট করা যেতে পারেঃ

মাঝারি ভোল্টেজ এক্সএলপিই তারের জন্য 55 কেভি এবং 5 এ এর বেশি নয়, 45 কেভি এবং শ্রেণীর নীচে স্কু।
এনo মাঝারি ভোল্টেজের এক্সএলপিই ক্যাবলের জন্য 110 কেভি এবং 2 এ এর বেশি, যা 66 কেভি এবং তার নীচে শ্রেণীর।
এন০ ২৭৫ কেভি ও ১ এ এর বেশি মাঝারি ভোল্টেজ জিআইএসের জন্য, যেমন ১৩২ কেভি ~ ১৭০ কেভি এবং শ্রেণীর নীচে।
৪৫-৫৫ হার্জ রেঞ্জের মধ্যে পাওয়ার মোটর বা জেনারেটরের জন্য ৫৫ কেভি এবং ৫ এ এর বেশি নয়
মাঝারি ভোল্টেজ সুইচগার্ট এবং পাওয়ার ট্রান্সফরমার,১৩২ কিলোভোল্টের নিচে।

এখন পর্যন্ত, এই বহনযোগ্য ডিজাইন টেস্ট সেট অনেক গঠন করতে পারেনভিন্ন সিরিয়ালাইজড মডেলবিভিন্ন মিডিয়াম ভটজ অনুযায়ী, সিরিজ বা সমান্তরাল সংযোগে টেস্ট রিঅ্যাক্টরগুলির মাধ্যমে পরীক্ষার অ্যাপ্লিকেশন এবং প্রতিটি সেটে কনফিগারেশনের সংখ্যা সহ্য করতে পারে,অনুরূপ মডেলটি নিম্নলিখিত বাক্যে অন্য আদর্শ মডেল দেখতে পারে.

2প্রধান উপাদান:

এস এন	উপাদানগুলির নাম	প্রকার এবং স্পেসিফিকেশন	কুইটি।	প্রতিটি ওজন	প্রতিটি মাত্রা
1	ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার	FKVF-20kW/380V	এক টুকরা	২০ কেজি	৪৪০৩৬০৩৬০ মিমি
2	উত্তেজনার ট্রান্সফরমার	CQSB ((J) -15kVA/15KV,3KV	এক টুকরা	৫০ কেজি	520350550 মিমি
3	এইচভি রেজোনেন্ট টেস্ট রিঅ্যাক্টর	CHX ((kf) -55kVA/55kV	৫ টুকরা	৬০ কেজি	D480*H520 মিমি
4	ক্যাপাসিটিভ ডিভাইডার	TRF-300kV/1000pF	১ সেট	৩৫ কেজি	D170*H1850 মিমি
5	বিশেষ পরীক্ষার আনুষাঙ্গিক		১ সেট

নোটঃ1৪৫-৬৫ হার্জ এর নিচে পাওয়ার মোটর, জেনারেটর এবং পাওয়ার ট্রান্সফরমার পরীক্ষা করার সময় লোড ক্যাপাসিটরটি ঐচ্ছিক হতে পারে।

2পরীক্ষামূলক রিঅ্যাক্টর 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV প্রতিটি টুকরা জন্য বিভিন্ন পরীক্ষিত বস্তুর সুযোগ বা গ্রাহকের requri অনুযায়ী উত্পাদিত করা যেতে পারে।

III. পরীক্ষার নীতিঃ
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 0

VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স T: উত্তেজনার ট্রান্সফরমার
L: টেস্ট রিঅ্যাক্টর Cx: পরীক্ষিত সরঞ্জাম MOA1: বজ্ররোধক
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু))

V.Test Wiring Schematic Diagram ((উদাহরণস্বরূপ) :
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 1

V. সাধারণ প্রযুক্তিগত তথ্যঃ

সিস্টেম পরীক্ষার মোডঃ পরিবর্তনশীল ফ্রিকোয়েন্সি সহ সিরিজ রেজোনেন্ট
সিস্টেম মডেলঃ FKTF-275KVA/275KV
ইনপুট পাওয়ার সাপ্লাইঃ ৩৮০±১০% ((তিন-ফেজ),৫০Hz/৬০Hz
নামমাত্র ইন্ডাক্ট্যান্স প্যারামিটারঃ 55KVA/55KV/1A/200H/প্রতিটি
এইচভি টেস্ট রিঅ্যাক্টরের সংখ্যাঃ ৫টি
নামমাত্র আউটপুট ক্ষমতাঃ 275kVA
নামমাত্র আউটপুট ভোল্টেজঃ 275KV
সর্বোচ্চ পরীক্ষার ভোল্টেজঃ ২৭৫ কেভি এর বেশি নয়
নামমাত্র আউটপুট বর্তমানঃ 1A / একক টুকরা বা সিরিজ; 5A সমান্তরাল
রেগ. ফ্রিকোয়েন্সি পরিসীমাঃ 30Hz-300Hz
আউটপুট রেজোনেন্স ভোল্টেজ তরঙ্গরূপঃ সাইনস তরঙ্গ
আউটপুট ওয়েভফর্মের THD: ≤1%
আইসোলেশন স্তরঃ 1.1 বারের কম এবং 1 মিনিট ধরে রাখা, স্বাভাবিক
ডিউটি সাইকেলঃ নামমাত্র বর্তমান কাজের অবস্থার অধীনে 60 মিনিট;
পরীক্ষার সেটটির গুণমানের ফ্যাক্টরঃ Q≥30 ((F=30HZ এ);
তাপমাত্রা বৃদ্ধিঃ 60 মিনিটের নামমাত্র বর্তমানের অধীনে 65K এর কম;
গোলমালের মাত্রাঃ ৭০ বি এর বেশি নয়
রিঅ্যাক্টর কাঠামোঃ শুকনো টাইপ, ইপোক্সি টিউব সিলিন্ডার টাইপ;

VI. প্রধান পরিমাপ এবং নিয়ন্ত্রণ সফটওয়্যার প্যানেলঃ
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 2
দ্রষ্টব্যঃ এই প্যারামিটার সেটিং জন্য পরীক্ষা শুরু করার আগে সফটওয়্যার প্যানেল

VII. ডেলিভারি কাঠের বাক্স প্যাকিং তালিকা

কেস নং.	প্যাকেজড পণ্যের নাম	মডেল ও স্পেসিফিকেশন।	কাঠের বাক্সে পণ্যের পরিমাণ	কাঠের বাক্সের মাত্রা (সেমি)	মামলার মোট ওজন	মামলার নম্বর	মন্তব্য
৬-১	ভিএফ পাওয়ার সোর্স	FKVF-20kW	এক টুকরা	৫৫৪৭৬০	৪৫ কেজি	1
৬-২	উত্তেজনার ট্রান্সফরমার	CQSB ((J) -১৫ কেভিএ	এক টুকরা	৬৭৫১৮৭	১১০ কেজি	1
৬-৩	এইচভি রিঅ্যাক্টর	CHX ((kf) -55kVA/55kV	৫ টুকরা	১৪১৯৮৮২	৬১৯ কেজি	1	এক কেস প্যাকিং
৬-৩	আনুষাঙ্গিক বাক্স	পরীক্ষার ক্যাবল এবং ম্যানুয়াল সহ	১ সেট	১৪১৯৮৮২	৬১৯ কেজি	1	এক কেস প্যাকিং
৬-৪	ভোল্টেজ ডিভাইডার	TRF-300kV-1000pF	এক টুকরা	১৭৮৫৭৫১	৮০ কেজি	1
৬-৫	ডিভাইডার, রিঅ্যাক্টরের জন্য করোনা রিং		১ সেট	৯০৯০৯৪	৫৬ কেজি	1	এক কেস প্যাকিং
৬-৫	ডিভাইডারের সমর্থনকারী বেস		এক টুকরা	৯০৯০৯৪	৫৬ কেজি	1	এক কেস প্যাকিং
৬-৬	রিঅ্যাক্টরের জন্য বিচ্ছিন্নতা সমর্থনকারী বেস	২৮ কেভি,১৬৫ কেভি প্রতিটি	২ টুকরা	৬৩৬৩১২৩	৫২ কেজি	1
				মোট	৯৬২ কেজি	6 কাঠের কেস

VIII.অ্যাক্সেসরিজ

স্টোরেজ আনুষাঙ্গিক জন্য আনুষাঙ্গিক বাক্স
পাওয়ার সোর্সের ইনপুট ক্যাবল
পাওয়ার সোর্সের আউটপুট ক্যাবল
উত্তেজক ট্রান্সফরমারের আউটপুট তারগুলি
সিস্টেমের গ্রাউন্ডিং ক্যাবল
রিঅ্যাক্টরের সমান্তরাল ক্যাবল
এইচভি পরিমাপ ক্যাবল (ভোল্টেজ ডিভাইডারের সিগন্যাল আউটপুট ক্যাবল)
এইচভি আউটপুট ক্যাবল ((বিভাজক থেকে রিঅ্যাক্টর,বিভাজক থেকে পরীক্ষা বস্তু)
আইসোলেশন সমর্থন বেস
২৭৫ কেভি পরীক্ষার জন্য করোনা রিং
একটি চূড়ান্ত পরীক্ষার প্রতিবেদন, একটি গুণমান শংসাপত্র, একটি ব্যবহারকারী ম্যানুয়াল এবং একটি প্যাকিং তালিকা দেওয়া হয়।

IX. অন্যান্য ঐচ্ছিক মডেল

1. জিআইএস-এর সাইট টেস্টের জন্য

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	প্রয়োগ (৪৫ হার্জ থেকে শুরু)
CHX-135KVA/135KV	২৭ কেভি*৫	১ এ	১৩৫ কেভিএ	৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য
CHX-270KVA/135KV	২৭ কেভি*৫	১ এ	১৩৫ কেভিএ	৭২.৫ কিলোভোল্ট এবং এর নিচে জিআইএসের জন্য
CHX-216KVA/216KV	২৭ কেভি*৮	১ এ	২১৬ কেভিএ	123KV এবং GIS এর নিচে
CHX-270KVA/270KV	২৭ কেভি*১০	১ এ	২৭০ কেভিএ	১৪৫ কেভি এবং জিআইএসের নিচে
CHX-275KVA/275KV	২৭৫ কিলোভোল্ট	২ এ	২৭৫ কেভিএ	170KV এবং GIS এর নিচে
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

2. 45 কেভি এক্সএলপিই ক্যাবলের সাইটে পরীক্ষার জন্য

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	সর্বাধিক প্রয়োগ
সিএইচএক্স-১০৮/৫৪	৫৪ কেভি	২ এ	১০৮ কেভিএ	45kV ক্যাবল≤1km
CHX-216/54	৫৪ কেভি	৪ এ	২১৬ কেভিএ	45kV ক্যাবল≤2km
CHX-324/54	৫৪ কেভি	৬এ	৩২৪ কেভিএ	45kV ক্যাবল≤3km
CHX-432/54	৫৪ কেভি	৮ এ	৪৩২ কেভিএ	45kV ক্যাবল≤4km
সিএইচএক্স-৫৪০/৫৪	৫৪ কেভি	১০ এ	৫৪০ কেভিএ	45kV ক্যাবল≤5km
সিএইচএক্স-১০৮০/৫৪	৫৪ কেভি	20A	১০৮০ কেভিএ	45kV ক্যাবল≤10km
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

3. 66KV XLPE ক্যাবলের জন্য সাইট টেস্টিং

মডেল	নামমাত্র ভোল্টেজ	নামমাত্র আউটপুট বর্তমান	নামমাত্র আউটপুট ক্ষমতা	সর্বাধিক প্রয়োগ
সিএইচএক্স-১৬০/৮০	৮০ কেভি	২ এ	১৬০ কেভিএ	৬৬ কিলোভোল্টের ক্যাবল≤০.৫ কিমি
সিএইচএক্স-৩২০/৮০	৮০ কেভি	৪ এ	৩২০ কেভিএ	66kV ক্যাবল≤1km
CHX-640/80	৮০ কেভি	৮ এ	৬৪০ কেভিএ	66kV ক্যাবল≤2km
সিএইচএক্স-৯৬০/৮০	৮০ কেভি	১২ এ	৯৬০ কেভিএ	66kV ক্যাবল≤3km
সিএইচএক্স-১২৮০/৮০	৮০ কেভি	১৬ এ	১২৮০ কেভিএ	66kV ক্যাবল≤4km
CHX-1600/80	৮০ কেভি	20A	১৬০০ কেভিএ	66kV ক্যাবল≤5km
CHX-3200/80	৮০ কেভি	৪০এ	৩২০০ কেভিএ	66kV ক্যাবল≤10km
CHX-9600/80	৮০ কেভি	১২০ এ	৯৬০০ কেভিএ	66kV ক্যাবল≤20km
বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে

এক্স. জিআইএসের জন্য আইইসি 62271-203:2011 থেকে সাইট আইসোলেশন টেস্ট স্ট্যান্ডার্ড টেবিল

Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 3

এক্সএলপিই ক্যাবলের জন্য আইইসি 60840:2011 থেকে ইন-সাইট আইসোলেশন টেস্ট স্ট্যান্ডার্ড টেবিল

Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 4
