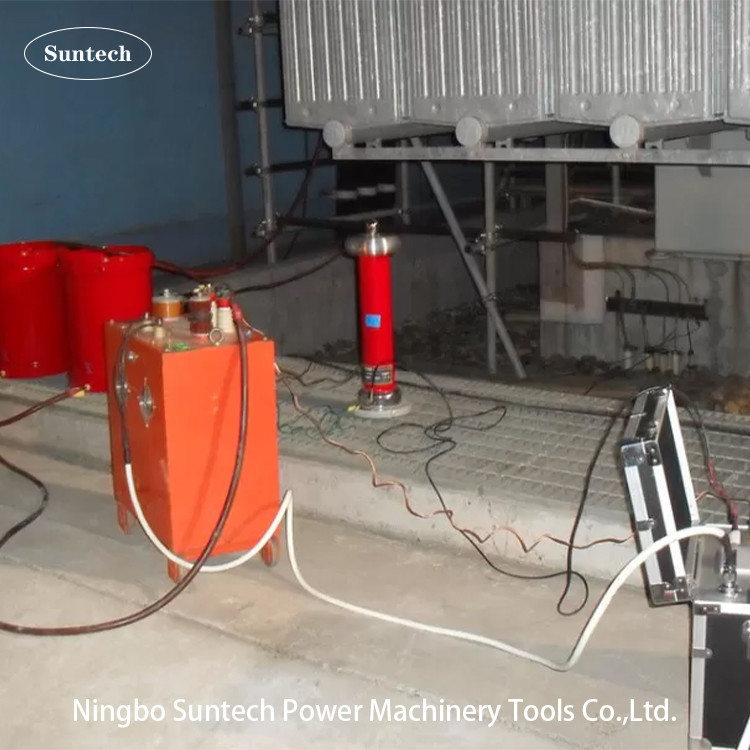

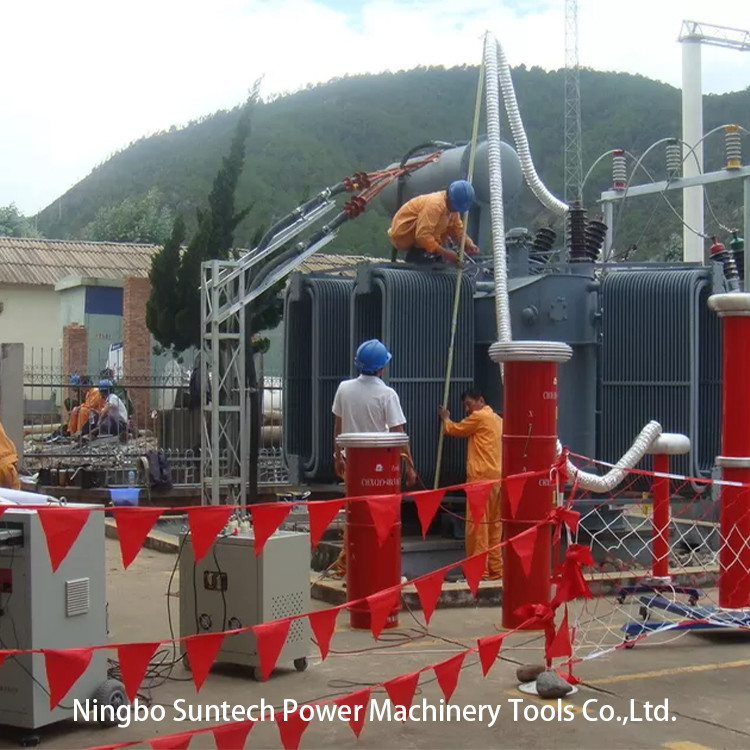

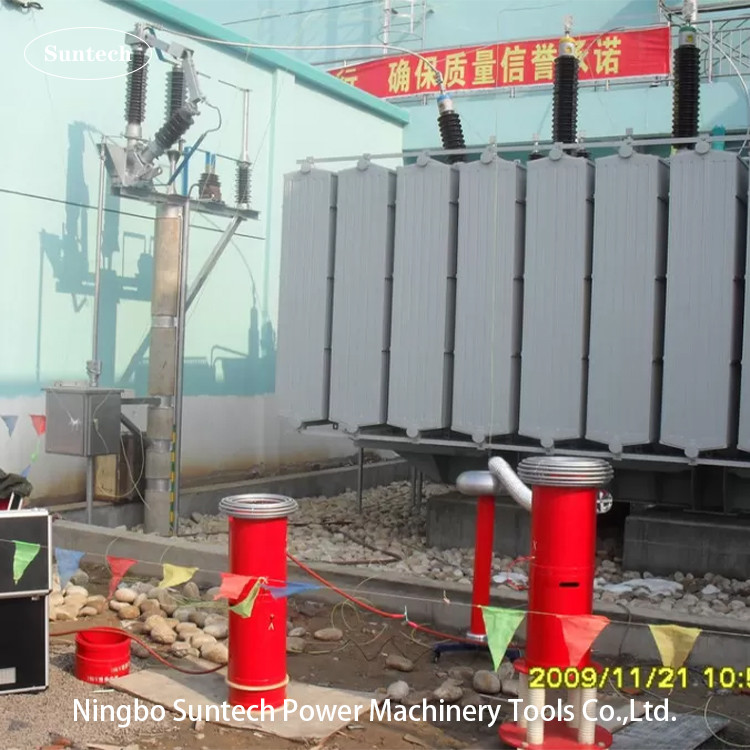

110 কেভি পাওয়ার সাবস্টেশন পরীক্ষার জন্য সাইট এসি রেজোনেন্ট টেস্ট সিস্টেম

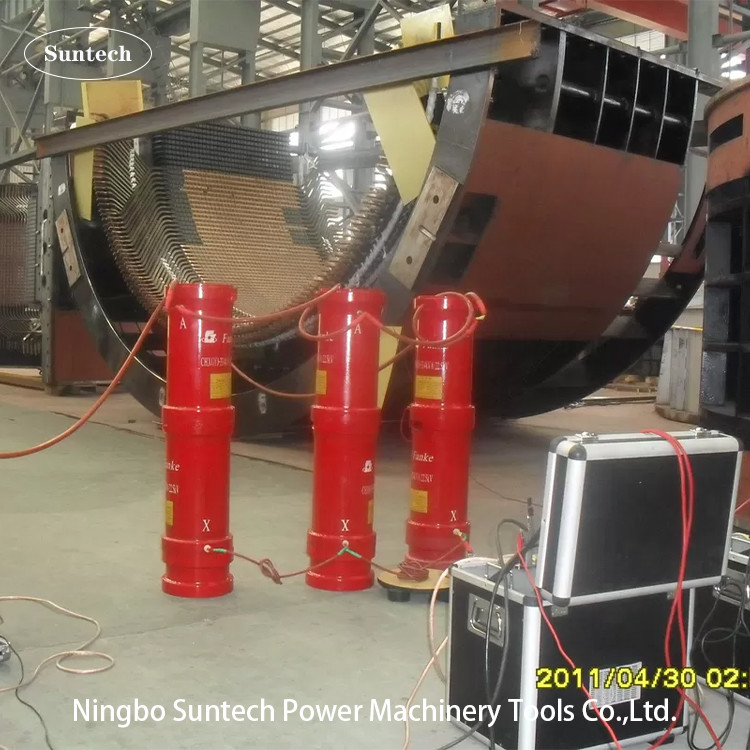

নোটঃ1৪৫-৬৫ হার্জ এর নিচে পাওয়ার মোটর, জেনারেটর এবং পাওয়ার ট্রান্সফরমার পরীক্ষা করার সময় লোড ক্যাপাসিটরটি ঐচ্ছিক হতে পারে।

2পরীক্ষামূলক রিঅ্যাক্টর 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV প্রতিটি টুকরা জন্য বিভিন্ন পরীক্ষিত বস্তুর সুযোগ বা গ্রাহকের requri অনুযায়ী উত্পাদিত করা যেতে পারে।

III. টেস্ট সার্কিট:


VF: ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সোর্স T: উত্তেজনার ট্রান্সফরমার
L: টেস্ট রিঅ্যাক্টর Cx: পরীক্ষিত সরঞ্জাম MOA1: বজ্ররোধক
C1,C2: ভোল্টেজ ডিভাইডার ((C1 হল উচ্চ ভোল্টেজ বাহু,C2 হল নিম্ন ভোল্টেজ বাহু))



IV. প্রযুক্তিগত তথ্যঃ

1. পাওয়ার সাপ্লাইঃ 220±10% ((এক-ফেজ),50Hz/60Hz
2. অ্যাপ্লিকেশন পরিসীমাঃ বিতরণ শক্তি সাবস্টেশন এবং 110KV জিআইএস
3. নামমাত্র আউটপুট ক্ষমতাঃ 216kVA
4. পরীক্ষার ভোল্টেজঃ ২৭ কেভি, ৫৪ কেভি, ১০৮ কেভি, ২০০ কেভি
5. পরীক্ষার বর্তমানঃ 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. রেগ. ফ্রিকোয়েন্সি পরিসীমাঃ 30Hz-300Hz
7. আউটপুট রেজোনেন্স ভোল্টেজ তরঙ্গরূপঃ সাইনস তরঙ্গ
8. আউটপুট ওয়েভফর্মের THD: ≤1%
9. আইসোলেশন স্তরঃ 1.1 বারের কম এবং 1 মিনিট ধরে রাখা, স্বাভাবিক
10. ডিউটি সাইকেলঃ নামমাত্র বর্তমান কাজের অবস্থার অধীনে 60 মিনিট;
11. পরীক্ষার সেটটির গুণমানের ফ্যাক্টরঃ Q≥30 ((F=30HZ এ);
12. তাপমাত্রা বৃদ্ধিঃ 60 মিনিটের নামমাত্র বর্তমানের অধীনে 65K এর কম;
13. গোলমালের মাত্রাঃ ৭০ বি এর বেশি নয়
14. রিঅ্যাক্টর কাঠামোঃ শুকনো টাইপ, ইপোক্সি টিউব সিলিন্ডার টাইপ;

V. আনুষাঙ্গিক

• স্টোরেজ আনুষাঙ্গিক জন্য আনুষাঙ্গিক বাক্স
• পাওয়ার সোর্সের ইনপুট ক্যাবল
• পাওয়ার সোর্সের আউটপুট ক্যাবল
• উত্তেজক ট্রান্সফরমারের আউটপুট তারগুলি
• সিস্টেমের গ্রাউন্ডিং ক্যাবল
• রিঅ্যাক্টরের সমান্তরাল ক্যাবল
• এইচভি পরিমাপ ক্যাবল (ভোল্টেজ ডিভাইডারের সিগন্যাল আউটপুট ক্যাবল)
• এইচভি আউটপুট ক্যাবল ((বিভাজক থেকে রিঅ্যাক্টর,বিভাজক থেকে পরীক্ষা বস্তু)
• আইসোলেশন সমর্থন বেস
• 200 কেভি পরীক্ষার জন্য করোনা রিং
• একটি চূড়ান্ত পরীক্ষার প্রতিবেদন, একটি গুণমান শংসাপত্র, একটি ব্যবহারকারী ম্যানুয়াল এবং একটি প্যাকিং তালিকা দেওয়া হয়।

VI. ঐচ্ছিক অংশ

লোড কমপেনশান ক্যাপাসিটার

• অপশনাল মডেলঃ ২০০ কেভি/২০০০০ পিএফ; ২০০ কেভি/১০০০০ পিএফ; ২০০ কেভি/৬০০০ পিএফ;
