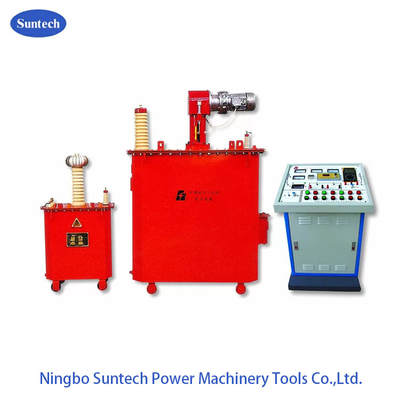

এইচভি পাওয়ার ট্রান্সফরমারের জন্য ইন্ডাক্ট্যান্স টাইপ সিরিজ রেজোনেন্ট টেস্ট সেট সামঞ্জস্য করা

ইন্ডাক্ট্যান্স টাইপ নিয়ন্ত্রন সিরিজ রেজোনেন্স টেস্ট ডিভাইস

1বিষয়
৩০০ মেগাওয়াট সুয়া জলবিদ্যুৎ কেন্দ্রের জন্য, চূড়ান্ত নামমাত্র ভোল্টেজ ১৮ কিলোভোল্ট, জমির ধারণক্ষমতা ২.৫৮ মাইক্রোফ্ল্যাট অতিক্রম করে না, এসি ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ভোল্টেজ ৫০ কিলোভোল্ট,এবং প্রতিরোধ ভোল্টেজ সময় 5min হয়.

2. সিস্টেমের ক্ষমতা
৩০০ মেগাওয়াট সুয়া জলবিদ্যুৎ কেন্দ্রের জন্য, চূড়ান্ত নামমাত্র ভোল্টেজ ১৮ কিলোভোল্ট, জমির ধারণক্ষমতা ২.৫৮ মাইক্রোফ্ল্যাট অতিক্রম করে না, এসি ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ভোল্টেজ ৫০ কিলোভোল্ট,এবং প্রতিরোধ ভোল্টেজ সময় 5min হয়. তাহলেঃ
পরীক্ষার সময়, উচ্চ-ভোল্টেজ পার্শ্ব স্রোত I = 2πfCU = 2π×50×2.58×10-6×50×103=40.53A; সিস্টেমের নামমাত্র স্রোত 42A এ সেট করা হয়, এবং নামমাত্র ভোল্টেজ 50kV এ সেট করা হয়, একটি নির্দিষ্ট মার্জিন ছেড়ে।
সামগ্রিক স্পেসিফিকেশন ডিজাইনটি 2100kVA/50kV, যার মধ্যে নিয়ন্ত্রিত চুল্লিটি 800kVA/50kV (16A); একটি স্থায়ী চুল্লি, দুটি পরামিতি 650kVA/50kV/13H;এটি 0 ′′ 2 এর স্ট্যান্ড ভোল্টেজ প্রয়োজনীয়তা পূরণ করতে পারে.58μF পরীক্ষামূলক পণ্য।
সংক্ষেপেঃ 2100kVA/50kV 2.54μF পরীক্ষার পণ্যের ভোল্টেজের প্রয়োজনীয়তা পূরণ করতে পারে

3. সিস্টেমের প্রধান প্রযুক্তিগত পরামিতি এবং ফাংশন
1. নামমাত্র ক্ষমতাঃ ২১০০ কেভিএ;
2. নামমাত্র ভোল্টেজ: 50kV;
3. নামমাত্র বর্তমানঃ 42A;
4. কাজের ফ্রিকোয়েন্সিঃ পাওয়ার ফ্রিকোয়েন্সি 50Hz;
5. আউটপুট ভোল্টেজের তরঙ্গরূপ বিকৃতি হারঃ ≤১%;
6. অনুমোদিত অবিচ্ছিন্ন কাজের সময়ঃ নামমাত্র লোডের অধীনে 5 মিনিট, 1 মিনিটের জন্য 1.1 বার ওভারভোল্টেজ;
7. নামমাত্র লোডের অধীনে 5 মিনিটের জন্য অবিচ্ছিন্ন অপারেশনের পরে তাপমাত্রা বৃদ্ধি ≤ 65K হয়;
8ডিভাইসের গুণমানের ফ্যাক্টর: Q≥30;
9উচ্চ চাপ পরিমাপের নির্ভুলতাঃ কার্যকর মান 1.5;
10ইনপুট পাওয়ারঃ তিন-ফেজ 380V ভোল্টেজ, ফ্রিকোয়েন্সি 50Hz;
11. পরীক্ষামূলক পণ্যের অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং পরীক্ষামূলক পণ্য ফ্ল্যাশওভার সুরক্ষা ফাংশন রয়েছে;
12পরিবেশে তাপমাত্রাঃ -২৫০C-৪৫০C, আপেক্ষিক আর্দ্রতাঃ ≤৯০%RH, উচ্চতা ≤৩২০০ মিটার।

4সিরিজ রেজোনেন্সের নীতির ভূমিকা
সিরিজ রেজোনেন্স টেস্ট সিস্টেম হল বিভিন্ন ক্যাপাসিটিভ টেস্ট পণ্যগুলিতে এসি প্রতিরোধ ভোল্টেজ পরীক্ষা সম্পাদন করার জন্য ব্যবহৃত একটি ডিভাইস।এটি পরীক্ষার জন্য প্রয়োজনীয় ইনপুট শক্তির ক্ষমতা ব্যাপকভাবে হ্রাস করে, পরীক্ষার সরঞ্জামগুলির আয়তন এবং ওজন হ্রাস করে, ক্ষেত্রের পরীক্ষার বাস্তবায়ন সহজ করে;এবং পরীক্ষার সরঞ্জাম এবং পরীক্ষার জন্য প্রয়োজনীয় ইনপুট শ্রম এবং উপাদান খরচ ব্যাপকভাবে হ্রাস.
ফ্যান্কে ২০ বছরেরও বেশি সময় ধরে উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জামগুলির বিকাশ এবং উত্পাদন নিয়ে কাজ করে আসছে এবং রেজোনেন্ট সিস্টেমটি ফ্যান্কে এর ফ্ল্যাগশিপ পণ্য। বর্তমানে,ফ্যান্কে দ্বারা উত্পাদিত শত শত রেজোনেন্ট সিস্টেম সফলভাবে দেশে এবং বিদেশে শক্তি সিস্টেমের বিভিন্ন ক্ষেত্রে ব্যবহার করা হয়েছে.
সিরিজ রেজোনেন্স সিস্টেম টিউনড ইন্ডাক্ট্যান্স রেজোনেন্স এবং ফ্রিকোয়েন্সি মডুলেশন রেজোনেন্সে বিভক্ত। দুটি রেজোনেন্স বিভিন্ন উপায়ে রেজোনেন্স অর্জন করে।সুরক্ষিত ইন্ডাক্ট্যান্স টাইপ ইন্ডাক্ট্যান্স সমন্বয় দ্বারা পরীক্ষা সার্কিট অনুরণন করে তোলে, যখন ফ্রিকোয়েন্সি মডুলেশন টাইপ পরীক্ষার ফ্রিকোয়েন্সি সামঞ্জস্য করে পরীক্ষার সার্কিটকে অনুরণিত করে। কিন্তু ফলাফল একই, অর্থাৎ, পরীক্ষার পণ্য দ্বারা প্রয়োজনীয় বড় ক্ষমতা আউটপুট একটি ছোট ক্ষমতা শক্তি সরবরাহ ইনপুট দ্বারা প্রাপ্ত করা যেতে পারে।রেজোনেন্সের মূল চিত্রটি চিত্রটিতে দেখানো হয়েছে
