উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | FKTF-280kVA/35kV;140kV |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 25-30 কাজের দিন |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 ইউনিট/1 মাস |
পরীক্ষার নীতি: | ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট | পরীক্ষামূলক বস্তু: | এসি 108KV এর নিচে ভোল্টেজ টেস্ট প্রতিরোধ |
---|---|---|---|
সর্বোচ্চ ধারণক্ষমতা: | OEM | সর্বোচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | OEM |
নকশা বৈশিষ্ট্য: | পোর্টেবল টাইপ | পরীক্ষার ফ্রিকোয়েন্সি: | ৪৫-৩০০ হার্জ |
কর্ম চক্র: | 60 টাকশাল | পরীক্ষা বস্তু: | ৩৫ কেভি ক্যাবল, ১০ কেভি ক্যাবল, ১১০ কেভি ক্যাবল |
পরীক্ষার মান: | আইইসি ৬০০৬০-১ঃ২০১০;আইইসি ৬২২৭১-২০৩ঃ২০১১ জিআইএসের জন্য, আইইসি ৬০৮৪০ঃ২০১১ এক্সএলপিই তারের জন্য; | পাওয়ার সাপ্লাই: | 380V±10% |
নামমাত্র ভোল্টেজ: | 35kV; 140kV; | ||
লক্ষণীয় করা: | ফ্রিকোয়েন্সি মডুলেশন রেজোনেন্ট টেস্ট সিস্টেম,হাই ভোল্টেজ রেজোন্যান্ট টেস্ট সিস্টেম 280kVA |

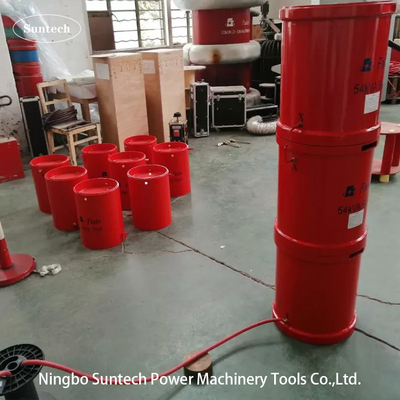

ফ্রিকোয়েন্সি মডুলেশন টাইপ সিরিজ রেজোনেন্স টেস্টিং ডিভাইস
1ডিভাইসের প্রযোজ্য পরিধি
1. 10kV/300mm2 তারের এসি প্রতিরোধ ভোল্টেজ পরীক্ষা পূরণ করুন, ইউনিট দৈর্ঘ্য প্রতি ধারণক্ষমতা 0.3755μF / কিমি, তারের দৈর্ঘ্য 2000m, পরীক্ষিত তারের ধারণক্ষমতা 0.75μF হয়,পরীক্ষার ভোল্টেজ 22kV, এবং পরীক্ষার সময় 5 মিনিট;
2. 35kV/240mm2 ক্যাবল এসি ভোল্টেজ পরীক্ষা সহ্য করুন, ইউনিট দৈর্ঘ্য প্রতি ধারণক্ষমতা 0.175μF / কিমি, ক্যাবল দৈর্ঘ্য 1000m, পরীক্ষিত ক্যাবলের ধারণক্ষমতা 0.175μF হয়,পরীক্ষার ভোল্টেজ 52kV, এবং পরীক্ষার সময় 180 মিনিট;
3. 110kV/630mm2 তারের এসি প্রতিরোধ ভোল্টেজ পরীক্ষা পূরণ করুন, ইউনিট দৈর্ঘ্য প্রতি ধারণক্ষমতা 0.1880μF / কিমি, তারের দৈর্ঘ্য 100m, পরীক্ষিত তারের ধারণক্ষমতা 0.188μF হয়,পরীক্ষার ভোল্টেজ 128kV, এবং পরীক্ষার সময় 60 মিনিট;
2এই ডিভাইসটি স্ট্যান্ডার্ড অনুসারে
GB10229-88 "রিঅ্যাক্টর"
GB50150-2016 "পাওয়ার সরঞ্জাম হস্তান্তর পরীক্ষার নিয়মাবলী"
DL/T 596-1996 "পাওয়ার সরঞ্জামগুলির জন্য প্রতিরোধমূলক পরীক্ষার নিয়মাবলী"
GB1094.1-GB1094.6-96 "কনক্লোজার সুরক্ষা গ্রেড"
GB2900 "ইলেকট্রিক্যাল টার্মিনোলজি"
GB/T16927.1~2-1997 "হাই ভোল্টেজ টেস্ট টেকনোলজি"
GB 191-2000 "প্যাকেজিং, স্টোরেজ এবং পরিবহন গ্রাফিকাল চিহ্ন"
JB/T 9641-1999 "টেস্ট ট্রান্সফরমার"
আইইসি ৩৫৮ (১৯৯০) "কপলিং ক্যাপাসিটর এবং ক্যাপাসিট্যান্স ভোল্টেজ ডিভাইডার"
Q/WFK005-2005 "টেস্ট ট্রান্সফরমার" Fanke Company এন্টারপ্রাইজ স্ট্যান্ডার্ড
Q/WFK008-2004 "টেস্ট রিঅ্যাক্টর" ফ্যান্কে কোম্পানি এন্টারপ্রাইজ স্ট্যান্ডার্ড
3. ডিভাইসের পরিবেশগত অবস্থা
1পরিবেশে তাপমাত্রাঃ -৫°সি-+৪৫°সি;
2. আপেক্ষিক আর্দ্রতাঃ ≤90%, কোন ঘনীভবন নেই;
3. উচ্চতাঃ ≤১০০০ মিটার।
4চতুর্থত, এই যন্ত্রের প্রধান প্রযুক্তিগত কর্মক্ষমতা প্রয়োজনীয়তা
1নামমাত্র ক্ষমতাঃ ২৮০ কেভিএ;
2. নামমাত্র ভোল্টেজঃ 35kV; 140kV;
3. নামমাত্র বর্তমানঃ 2A;
4পাওয়ার সাপ্লাইঃ 380V±10%;
5. ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই এর নামমাত্র ক্ষমতাঃ 20kW;
6. কাজের ফ্রিকোয়েন্সিঃ 45-300Hz;
7. ফ্রিকোয়েন্সি সামঞ্জস্যের সূক্ষ্মতাঃ 0.01Hz; ফ্রিকোয়েন্সি অস্থিরতাঃ ≤0.01%;
8. কাজের সময়ঃ নামমাত্র পাওয়ারের অধীনে 180 মিনিট অবিচ্ছিন্ন অপারেশন অনুমোদিত;
9. তাপমাত্রা বৃদ্ধিঃ 180 মিনিটের জন্য নামমাত্র অবিচ্ছিন্ন অপারেশন পরে, ডিভাইসের প্রতিটি অংশের তাপমাত্রা বৃদ্ধি ≤ 65K হয়;
10. আউটপুট তরঙ্গরূপঃ সাইনস তরঙ্গ, তরঙ্গরূপ বিকৃতি হার < 1%;
11গুণমান ফ্যাক্টরঃ ডিভাইস নিজেই Q> 30 (যখন f=40Hz);
12সুরক্ষাঃ অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং ফ্ল্যাশওভার সুরক্ষা (ফ্রিকোয়েন্সি রূপান্তর পাওয়ার সাপ্লাই বিভাগে বিস্তারিত দেখুন);
13পরিমাপের নির্ভুলতাঃ ১.৫ কার্যকর মান।
