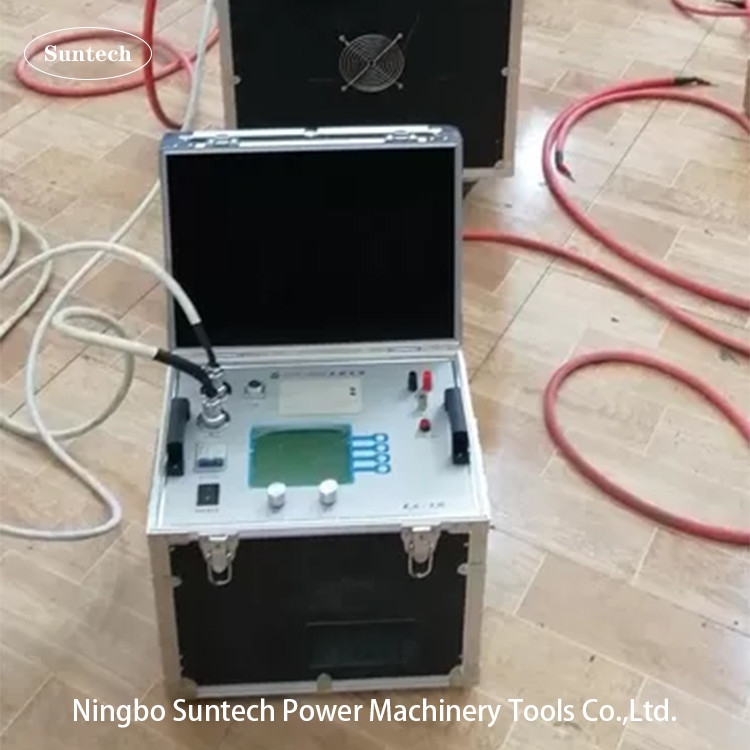

380V 400kVA সিরিজ রেজোনেন্ট টেস্ট সিস্টেম ওভারকরেন্ট সুরক্ষা

সিরিজ রেজোনেন্স টেস্ট ডিভাইস

1বিষয়
1. 10kV/300mm2 ক্যাবল 3km এসি ভোল্টেজ পরীক্ষার প্রতিরোধ, ক্যাপাসিটেন্স ≤1.1265uF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 22kV, পরীক্ষার সময় 15 মিনিট
2. এসি 10kV/2500kVA প্রধান ট্রান্সফরমারের ভোল্টেজ পরীক্ষা সহ্য করে, ক্যাপাসিটেন্স ≤0.01uF, পরীক্ষার ফ্রিকোয়েন্সি 45-65Hz, পরীক্ষার ভোল্টেজ 28kV অতিক্রম করে না, পরীক্ষার সময় 1min।
3. এসি 10kV সুইচ, বাসবার এবং অন্যান্য সাবস্টেশন সরঞ্জামগুলির ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz হয়, পরীক্ষার ভোল্টেজ 42kV অতিক্রম করে না এবং পরীক্ষার সময় 1min হয়।
4. 35kV/300mm2 ক্যাবল 2km এসি ভোল্টেজ পরীক্ষা সহ্য, ক্যাপাসিটেন্স ≤0.361uF, পরীক্ষা ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষা ভোল্টেজ 52kV, পরীক্ষা সময় 60min।
5. এসি 35kV/6300kVA প্রধান ট্রান্সফরমারের ভোল্টেজ পরীক্ষা সহ্য করে, ক্যাপাসিটেন্স ≤0.01uF, পরীক্ষার ফ্রিকোয়েন্সি 45-65Hz, পরীক্ষার ভোল্টেজ 68kV, পরীক্ষার সময় 1min।
6. এসি 35kV সুইচগার, সার্কিট ব্রেকার এবং অন্যান্য সাবস্টেশন সরঞ্জামগুলির ভোল্টেজ পরীক্ষার প্রতিরোধ করে, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 95kV অতিক্রম করে না এবং পরীক্ষার সময় 1min হয়।

7.220kV সার্কিট ব্রেকার এসি ভোল্টেজ টেস্ট সহ্য করে, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 368kV, পরীক্ষার সময় 1min।

2. সিস্টেমের প্রধান প্রযুক্তিগত পরামিতি এবং ফাংশন
1. নামমাত্র ক্ষমতাঃ 400kVA;
2. নামমাত্র ভোল্টেজঃ ২৭ কেভি; ৫০ কেভি; ৪০০ কেভি;
3. নামমাত্র বর্তমানঃ 2A;
4. অবিচ্ছিন্ন কাজের সময় অনুমতি দিনঃ 60 মিনিট নামমাত্র বর্তমান অধীনে;
5ডিভাইসের গুণমানের ফ্যাক্টরঃ Q≥30 (যখন f=45Hz);
6সিস্টেমের পরিমাপের নির্ভুলতাঃ কার্যকর মান ১।0;
7ইনপুট পাওয়ারঃ 50Hz; তিন-ফেজ 380V
8. ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই এর কাজ ফ্রিকোয়েন্সিঃ 40-300Hz;
9ফ্রিকোয়েন্সি রেজোলিউশনঃ 0.1Hz;
10. ফ্রিকোয়েন্সি অস্থিরতাঃ ≤0.1%;
11. এটি পরীক্ষিত পণ্যের জন্য অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং ফ্ল্যাশওভার সুরক্ষা রয়েছে;
12. পরিবেষ্টিত তাপমাত্রাঃ -১৫০C -৪০ 0C, আপেক্ষিক আর্দ্রতাঃ ≤৯০%RH, উচ্চতা ≤২০০০ মিটার।

3. সিস্টেমের পরামিতি নির্বাচন এবং নির্ধারণ
একক বিভাগের চুল্লি 54kVA/27kV/2A/50H, মোট চার বিভাগের যাচাইকরণঃ
1) একটি 10kV/300mm2/3km তারের জন্য, ক্যাপাসিটেন্স 1.1265μF, পরীক্ষার ভোল্টেজ 22KV, এবং চারটি চুল্লি সমান্তরালভাবে ব্যবহৃত হয়। এই সময়ে চুল্লিটির ইন্ডাক্ট্যান্স 12.5H, তারপরঃ
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=42.41Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA প্রধান ট্রান্সফরমার এসি ভোল্টেজ পরীক্ষা সহ্য, ক্যাপাসিট্যান্স 0.01μF অতিক্রম করে না, পরীক্ষা ভোল্টেজ 28kV হয়, চুল্লি দুটি বিভাগের সাথে সিরিজ সংযুক্ত করা হয়,ইন্ডাক্ট্যান্স 113Hতাহলেঃ
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=149.72Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

3) এসি 10kV সুইচ, বাসবার এবং অন্যান্য সাবস্টেশন সরঞ্জামগুলির ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, ক্যাপাসিট্যান্স 0.015μF এর বেশি নয়, পরীক্ষার ভোল্টেজ 42kV এর বেশি নয়,রিঅ্যাক্টর দুটি সিরিজ সংযোগ গ্রহণ, ইন্ডাক্ট্যান্স 113H, তারপরঃ
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=122.25Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) 35kV/300mm2/2km ক্যাবলের জন্য, ক্যাপাসিট্যান্স 0.361μF, পরীক্ষার ভোল্টেজ 52KV, এবং দুটি চুল্লি সিরিজ এবং দুটি সমান্তরাল ব্যবহার করা হয়। এই সময়ে চুল্লিটির ইন্ডাক্ট্যান্স 56.5H,তাহলে:
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=35.24Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA প্রধান ট্রান্সফরমার এসি ভোল্টেজ পরীক্ষা সহ্য, ক্যাপাসিটেন্স 0.01μF অতিক্রম করে না, পরীক্ষার ভোল্টেজ 68kV হয়,রিঅ্যাক্টরটি চারটি বিভাগের সাথে সিরিজে সংযুক্ত এবং ইনডাক্ট্যান্স 240Hতাহলেঃ
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=83.88Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) 35kV সুইচ, সার্কিট ব্রেকার, ইত্যাদি। এসি ভোল্টেজ পরীক্ষা সহ্য, পরীক্ষার ভোল্টেজ 95kV, চুল্লি চারটি বিভাগের সাথে সিরিজ সংযুক্ত করা হয় এবং ইনডাক্ট্যান্স 240H হয়, তারপরঃ
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=83.88Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) এসি 220kV সুইচ, সার্কিট ব্রেকার, ইত্যাদি ভোল্টেজ পরীক্ষা সহ্য করে, ক্যাপাসিটেন্স 5000pF অতিক্রম করে না, পরীক্ষার ভোল্টেজ 368kV, চুল্লিটি 50kVA / 50kV / 100H আট সিরিজ সিরিজ,ইন্ডাক্ট্যান্স ৯৬০ এইচতাহলেঃ
পরীক্ষার ফ্রিকোয়েন্সিঃ f=1/2π√LC=72.64Hz
পরীক্ষার বর্তমানঃ I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
