উৎপত্তি স্থল: | নিংবো, চীন |
পরিচিতিমুলক নাম: | Ningbo Suntech Power |
সাক্ষ্যদান: | ISO9001 |
মডেল নম্বার: | FKTF-108kVA/27kV;100kV |
ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 25-30 কাজের দিন |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 10 ইউনিট/1 মাস |
পরীক্ষার নীতি: | ভেরিয়েবল ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট | ক্ষমতার বিপরিতে: | ১০৮ কেভিএ |
---|---|---|---|
নকশা বৈশিষ্ট্য: | পোর্টেবল টাইপ | পরীক্ষার ফ্রিকোয়েন্সি: | 30-300Hz |
কর্ম চক্র: | 15 মিনিট | পরীক্ষার মান: | আইইসি ৬০০৬০-১ঃ২০১০;আইইসি ৬২২৭১-২০৩ঃ২০১১ জিআইএসের জন্য, আইইসি ৬০৮৪০ঃ২০১১ এক্সএলপিই তারের জন্য; |
নামমাত্র ভোল্টেজ: | 27kV;100kV | ||
লক্ষণীয় করা: | ১০০ কিলোভোল্ট সিরিজের রেজোনেন্ট টেস্ট সিস্টেম,পোর্টেবল হাই ভোল্টেজ রেজোন্যান্ট টেস্ট সিস্টেম |

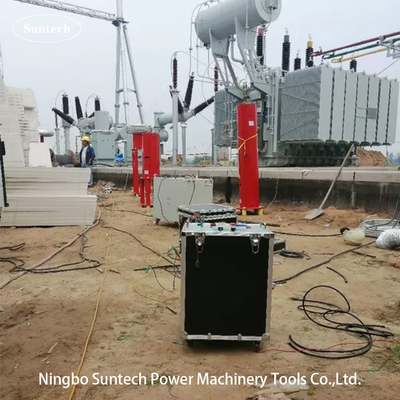

সিরিজ রেজোনেন্স টেস্ট ডিভাইস
1বিষয়
1.10kV/300mm2 ক্যাবল, ইউনিট দৈর্ঘ্যের ক্যাপাসিট্যান্স 0.37uF/km, ক্যাবলের দৈর্ঘ্য 1.4km, পরীক্ষিত ক্যাবলের ক্যাপাসিট্যান্স 0.153uF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 52kV, ভোল্টেজ সময় 60min সহ্য;
2৩৫ কিলোভোল্ট পাওয়ার ট্রান্সফরমার পাওয়ার ফ্রিকোয়েন্সি এসি ভোল্টেজ টেস্ট সহ্য করে, ক্যাপাসিটেন্স ≤০.০২ ইউএফ, টেস্ট ফ্রিকোয়েন্সি ৪৫-৬৫ হার্জ, টেস্ট ভোল্টেজ ৬৮ কিলোভোল্টের বেশি নয়, টেস্ট সময় ১ মিনিট;
3. 35kV এবং তার নিচে ভোল্টেজ স্তরের সাথে সুইচ এবং ট্রান্সফরমারগুলির জন্য এসি ভোল্টেজ পরীক্ষা সহ্য করে, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz, পরীক্ষার ভোল্টেজ 100kV অতিক্রম করে না, এবং পরীক্ষার সময় 1min হয়;
2. ডিভাইস ব্যবহারের পরিবেশগত শর্ত
1পরিবেশে তাপমাত্রাঃ -৫°সি ০৪৫°সি;
2. আপেক্ষিক আর্দ্রতাঃ ≤90%, কোন ঘনীভবন নেই;
3. উচ্চতাঃ ≤১০০০ মিটার।
3. সিস্টেমের প্রধান প্রযুক্তিগত পরামিতি এবং ফাংশন
1নামমাত্র ক্ষমতাঃ ১০৮ কেভিএ;
2. নামমাত্র ভোল্টেজঃ ২৭ কেভি; ১০০ কেভি;
3. নামমাত্র বর্তমানঃ 4A; 1A;
4পাওয়ার সাপ্লাইঃ এক-ফেজ 220V ± 10%;
5. কাজের ফ্রিকোয়েন্সিঃ 30-300Hz;
6ফ্রিকোয়েন্সি রেজোলিউশনঃ 0.1Hz; ফ্রিকোয়েন্সি অস্থিরতাঃ ≤0.1%;
7. কাজের সময়ঃ নামমাত্র পাওয়ারের অধীনে 15 মিনিট অবিচ্ছিন্ন অপারেশন অনুমোদিত;
8. তাপমাত্রা বৃদ্ধিঃ নামমাত্র শক্তিতে ১৫ মিনিটের অবিচ্ছিন্ন অপারেশনের পরে, ডিভাইসের প্রতিটি অংশের তাপমাত্রা বৃদ্ধি ≤ 65K হয়;
9. আউটপুট তরঙ্গরূপঃ সাইনস তরঙ্গ, তরঙ্গরূপ বিকৃতি হার < 1%;
10গুণমান ফ্যাক্টরঃ ডিভাইস নিজেই Q≥30 (যখন f=45Hz);
11সুরক্ষাঃ অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং ফ্ল্যাশওভার সুরক্ষা সহ (সুবিধার জন্য ফ্রিকোয়েন্সি রূপান্তর পাওয়ার সাপ্লাই বিভাগ দেখুন);
12সিস্টেমের পরিমাপের নির্ভুলতাঃ কার্যকর মান ১।5.
কনফিগারেশন সরঞ্জামের তালিকা
সংখ্যা | সরঞ্জামের নাম | মডেল এবং স্পেসিফিকেশন | ইউনিট | পরিমাণ |
|
ফ্রিকোয়েন্সি পাওয়ার | FKVF-6kW/220V | স্টেশন | 1 |
|
উত্তেজনার ট্রান্সফরমার | CQSB ((J) -6kVA/1.5×4kV/0.225kV | স্টেশন | 1 |
|
শুকনো চুল্লি | CHX ((Jf) -২৭kVA/২৭kV | বিভাগ | 4 |
|
ক্যাপাসিটর ভোল্টেজ ডিভাইডার | TRF-100kV/150pF | স্টেশন | 1 |
|
ক্ষতিপূরণ ক্যাপাসিটার | BWF-100kV/14.5nf | স্টেশন | 1 |
|
আইসোলেশন সমর্থন | সেট | 1 | |
|
সমীকরণ রিং | সেট | 1 | |
|
ওয়্যারিং | সেট | 1 |
