নিংবো সানটেক পাওয়ার মেশিনারি টুলস কোং, লি.
ইলেকট্রিক পাওয়ার ফিল্ডের পেশাদার নির্মাতা এবং রপ্তানিকারক
 |
| উৎপত্তি স্থল: | নিংবো, চীন |
| পরিচিতিমুলক নাম: | Ningbo Suntech Power |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | CQSB-500KVA/500KV |
| ন্যূনতম চাহিদার পরিমাণ: | এক ইউনিট |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | ফিউমিগেশন ফ্রি সহ স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
| ডেলিভারি সময়: | ৪৫-৭৫ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 5 ইউনিট/2 মাস |
| পরীক্ষার নীতি: | পাওয়ার ফ্রিকোয়েন্সি টেস্ট ট্রান্সফরমার সার্কিট | পরীক্ষার মান: | আইইসি ৬০০৬০-১:2010 |
|---|---|---|---|
| সর্বোচ্চ ধারণক্ষমতা: | 500KVA | সর্বোচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | ৫০০ কেভি |
| ব্যবহার: | এসি হাইপোট টেস্ট ইন দ্য ফ্যাক্টরি কোয়ালিটি ইন্সপেকশন ফর পাওয়ার ট্রান্সফরমার, গ্যাস-ইনসুলেটেড সুইচগ | উপাদান: | কন্ট্রোল কনসোল, ভোল্টেজ রেগুলেটর, সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার, প্রোটেকশন রেজিস্ট্যান্স, এবং ভো |
| পরীক্ষার ফ্রিকোয়েন্সি: | 50HZ বা 60HZ | কর্ম চক্র: | ৬০মিনিট অথবা অর্ডার অনুযায়ী তৈরি |
| পরীক্ষার নির্ভুলতা: | ১.০% এর কম নয় | আউটপুট তরঙ্গরূপ: | বিশুদ্ধ সাইন ওয়েভ |
| নকশা বৈশিষ্ট্য: | পিডি ফ্রি ডিজাইন, বিশুদ্ধ পাওয়ার ফ্রিকোয়েন্সি টেস্ট, সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার, সহজ ইনস্টল | ||
| লক্ষণীয় করা: | 500 কেভিএ উচ্চ সম্ভাব্যতা পরীক্ষার সরঞ্জাম,পিডি ফ্রি এসি ট্রান্সফরমার টেস্ট সিস্টেম,পাওয়ার ফ্রিকোয়েন্সি এসি ট্রান্সফরমার টেস্ট সিস্টেম |
||
পিডি ফ্রি এসি ট্রান্সফরমার টেস্ট সিস্টেম, পিডি ফ্রি এইচভি টাইপ টেস্ট ট্রান্সফরমার ভোল্টেজ প্রতিরোধ সিস্টেম
I. পণ্যের বর্ণনা এবং প্রয়োগ:
সিকিউএসবি সিরিজের পিডি ফ্রি পাওয়ার ফ্রিকোয়েন্সি টেস্ট ট্রান্সফরমার সিস্টেমটি প্রধানত বিদ্যুৎ পণ্য এবং বিচ্ছিন্নতা উপকরণ বা বিচ্ছিন্নতা কাঠামোর জন্য পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধের জন্য ব্যবহৃত হয়।এটি PD ফ্রি পাওয়ার ফ্রিকোয়েন্সি পরীক্ষার জন্যও ব্যবহৃত হয়, যেমন ট্রান্সফরমার, পারস্পরিক অনুঘটক, আরাস্টার ইত্যাদি এটি বৈদ্যুতিক উত্পাদন বিভাগ, পাওয়ার অপারেশন বিভাগ, গবেষণা ও উন্নয়ন প্রতিষ্ঠান এবং উচ্চশিক্ষার প্রতিষ্ঠানে ব্যাপকভাবে ব্যবহৃত হয়।সিস্টেমের ভোল্টেজ বিভাজক PD সিগন্যালের সংযোগ টার্মিনাল আছে, 2 বা 4 চ্যানেল PD বিশ্লেষক (ঐচ্ছিক) দিয়ে সজ্জিত, পরীক্ষার বস্তুর জন্য PD সনাক্তকরণ উপলব্ধি করা যেতে পারে।

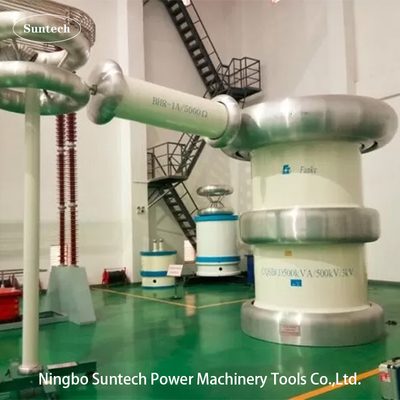

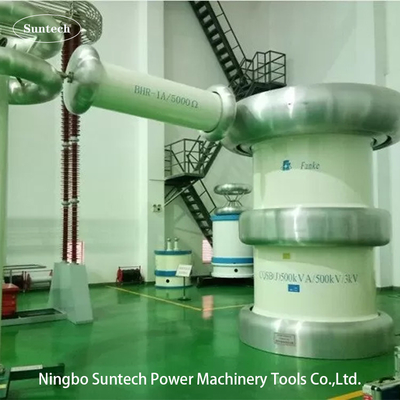

মডেল CQSB-500KVA/500KV দুটি stackable সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার 500KV পরীক্ষার ভোল্টেজ এবং 1A পরীক্ষার বর্তমান আউটপুট সিরিজ সংযোগ আছে।
এখন পর্যন্ত, এই পরীক্ষার সেটটি বিভিন্ন ভোল্টেজ প্রতিরোধের পরীক্ষার অ্যাপ্লিকেশন অনুসারে অনেকগুলি বিভিন্ন সিরিয়ালাইজড মডেল গঠন করেছিল। অনুরূপ মডেলটি নিম্নলিখিত ধারাতে অন্যান্য সাধারণ মডেল দেখতে পারে।
II. প্রধান উপাদানঃ
উদাহরণস্বরূপ মডেল CQSB-500KVA/500KV
| এস এন | উপাদানগুলির নাম | প্রকার এবং স্পেসিফিকেশন | কুইটি। | প্রতিটি ওজন | প্রতিটি মাত্রা |
| 1 | কন্ট্রোল কনসোল | FKGB-500KVA | এক টুকরা | ১৮০ কেজি | 1200*420*820 মিমি |
| 2 | বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক ক্যাবিনেট | ডিটি-৫০০ কেভিএ | এক টুকরা | ২৫০০ কেজি | 1100*1050*1250 মিমি |

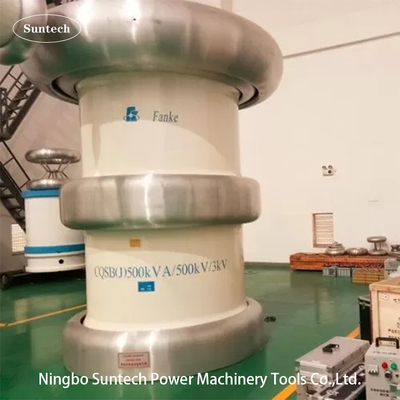

| 3.1 | প্রথমস্ট্যাকযোগ্য সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার | CQSB-500KVA/250KV | এক টুকরা | ৩০০০ কেজি | D1200*H2800 মিমি |
| 3.2 | দ্বিতীয়স্ট্যাকযোগ্য সিলিন্ডার টাইপ টেস্ট ট্রান্সফরমার | CQSB-250KVA/250KV | এক টুকরা | ২,৪০০ কেজি | D1200*H2500 মিমি |
| 4 | সুরক্ষা প্রতিরোধ | BHR-1A/500KV | ১ টুকরা | ১২০ কেজি | D380*L850mm |
| 5 | কপলিং ক্যাপাসিট্যান্স সহ ভোল্টেজ ডিভাইডার | TJF-500KV/500pF | ১ সেট | ২০০ কেজি | D320*H6000 মিমি |
| 6 | বিশেষ পরীক্ষার আনুষাঙ্গিক | ||||
| দ্রষ্টব্যঃ বিশেষ চাহিদা অর্ডার দ্বারা তৈরি করা যেতে পারে। | |||||
III. প্রযোজ্য বিষয়
IV. প্রযুক্তিগত বৈশিষ্ট্য
V. পরীক্ষার সংযোগ চিত্র (উদাহরণস্বরূপঃ মডেল CQSB-500KVA/500KV):
VI. সুবিধা
সাধারণ প্রযুক্তিগত তথ্যঃ
VIII. অন্যান্য ঐচ্ছিক উপাদান
IX. অন্যান্য আদর্শ মডেল
1একক ট্রান্সফরমার প্রকার:
| মডেল |
নামমাত্র ক্ষমতা (কেভিএ) |
LV ইনপুট সরবরাহ ((KV) | নামমাত্র আউটপুট ভোল্টেজ ((KV) |
সিলিন্ডার ট্রান্সফরমারের মাত্রা D × H ((মিমি) |
ওজন (কেজি) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ১৪২০*১৬২০ | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2. স্ট্যাকযোগ্য সিলিন্ডার ট্রান্সফরমার প্রকারঃ
| মডেল |
নামমাত্র ক্ষমতা (কেভিএ) |
LV ইনপুট সরবরাহ ((KV) | নামমাত্র আউটপুট ভোল্টেজ ((KV) |
সিলিন্ডার ট্রান্সফরমারের মাত্রা D × H ((মিমি) |
ওজন (কেজি) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ১৫৮০*৩৬৫০ | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ১৬০০*৩২০০ | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ১৬০০*৩৮০০ | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
